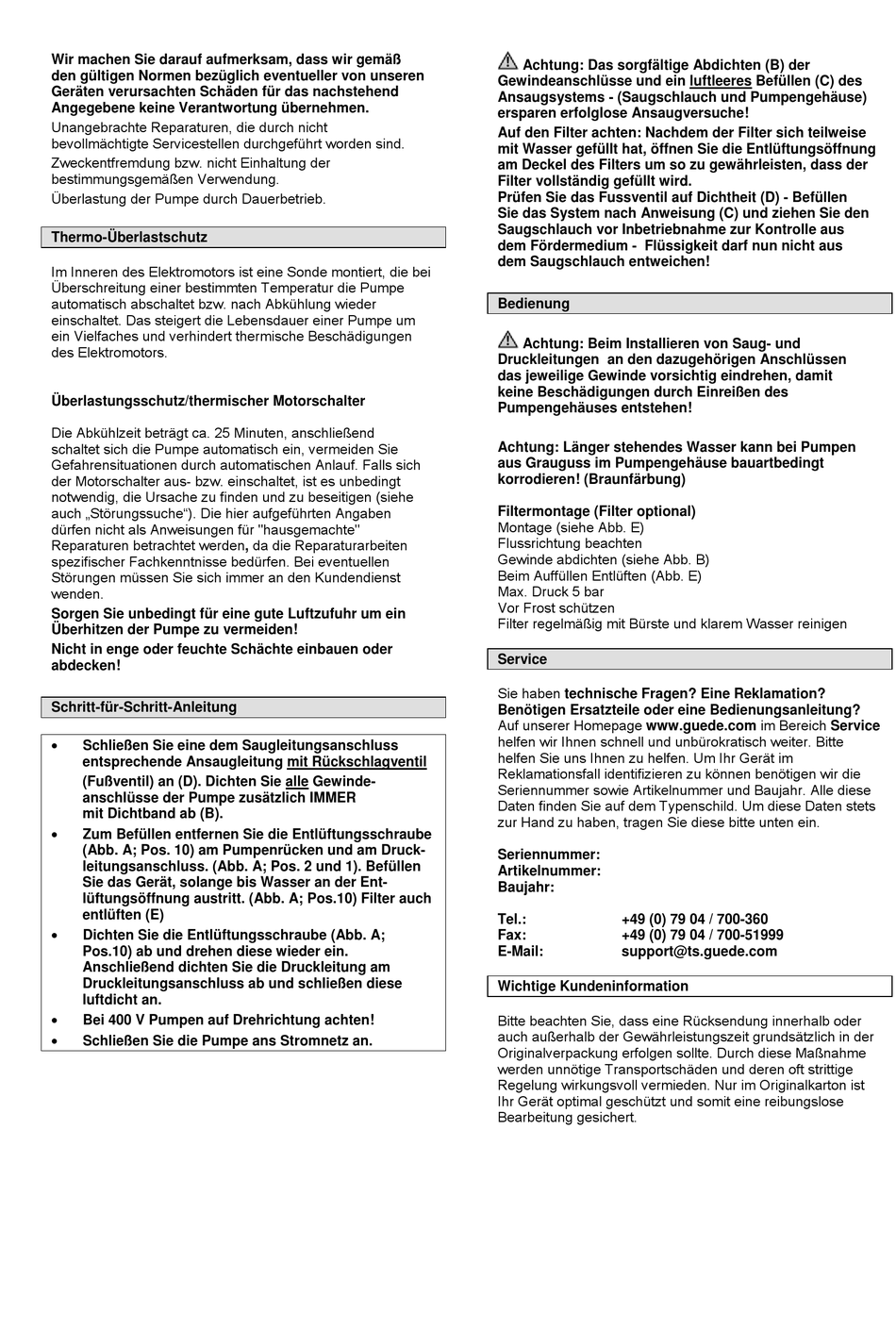

Go/on HW 3100 Originalbetriebsanleitung Seite 7

Wir machen Sie darauf aufmerksam, dass wir gemäß
den gültigen Normen bezüglich eventueller von unseren
Geräten verursachten Schäden für das nachstehend
Angegebene keine Verantwortung übernehmen.
Unangebrachte Reparaturen, die durch nicht
bevollmächtigte Servicestellen durchgeführt worden sind.
Zweckentfremdung bzw. nicht Einhaltung der
bestimmungsgemäßen Verwendung.
Überlastung der Pumpe durch Dauerbetrieb.
Thermo-Überlastschutz
Im Inneren des Elektromotors ist eine Sonde montiert, die bei
Überschreitung einer bestimmten Temperatur die Pumpe
automatisch abschaltet bzw. nach Abkühlung wieder
einschaltet. Das steigert die Lebensdauer einer Pumpe um
ein Vielfaches und verhindert thermische Beschädigungen
des Elektromotors.
Überlastungsschutz/thermischer Motorschalter
Die Abkühlzeit beträgt ca. 25 Minuten, anschließend
schaltet sich die Pumpe automatisch ein, vermeiden Sie
Gefahrensituationen durch automatischen Anlauf. Falls sich
der Motorschalter aus- bzw. einschaltet, ist es unbedingt
notwendig, die Ursache zu finden und zu beseitigen (siehe
auch „Störungssuche"). Die hier aufgeführten Angaben
dürfen nicht als Anweisungen für "hausgemachte"
Reparaturen betrachtet werden, da die Reparaturarbeiten
spezifischer Fachkenntnisse bedürfen. Bei eventuellen
Störungen müssen Sie sich immer an den Kundendienst
wenden.
Sorgen Sie unbedingt für eine gute Luftzufuhr um ein
Überhitzen der Pumpe zu vermeiden!
Nicht in enge oder feuchte Schächte einbauen oder
abdecken!
Schritt-für-Schritt-Anleitung

Schließen Sie eine dem Saugleitungsanschluss
entsprechende Ansaugleitung mit Rückschlagventil
(Fußventil) an (D). Dichten Sie alle Gewinde-
anschlüsse der Pumpe zusätzlich IMMER
mit Dichtband ab (B).

Zum Befüllen entfernen Sie die Entlüftungsschraube
(Abb. A; Pos. 10) am Pumpenrücken und am Druck-
leitungsanschluss. (Abb. A; Pos. 2 und 1). Befüllen
Sie das Gerät, solange bis Wasser an der Ent-
lüftungsöffnung austritt. (Abb. A; Pos.10) Filter auch
entlüften (E)

Dichten Sie die Entlüftungsschraube (Abb. A;
Pos.10) ab und drehen diese wieder ein.
Anschließend dichten Sie die Druckleitung am
Druckleitungsanschluss ab und schließen diese
luftdicht an.

Bei 400 V Pumpen auf Drehrichtung achten!

Schließen Sie die Pumpe ans Stromnetz an.
Achtung: Das sorgfältige Abdichten (B) der
Gewindeanschlüsse und ein luftleeres Befüllen (C) des
Ansaugsystems - (Saugschlauch und Pumpengehäuse)
ersparen erfolglose Ansaugversuche!
Auf den Filter achten: Nachdem der Filter sich teilweise
mit Wasser gefüllt hat, öffnen Sie die Entlüftungsöffnung
am Deckel des Filters um so zu gewährleisten, dass der
Filter vollständig gefüllt wird.
Prüfen Sie das Fussventil auf Dichtheit (D) - Befüllen
Sie das System nach Anweisung (C) und ziehen Sie den
Saugschlauch vor Inbetriebnahme zur Kontrolle aus
dem Fördermedium - Flüssigkeit darf nun nicht aus
dem Saugschlauch entweichen!
Bedienung
Achtung: Beim Installieren von Saug- und
Druckleitungen an den dazugehörigen Anschlüssen
das jeweilige Gewinde vorsichtig eindrehen, damit
keine Beschädigungen durch Einreißen des
Pumpengehäuses entstehen!
Achtung: Länger stehendes Wasser kann bei Pumpen
aus Grauguss im Pumpengehäuse bauartbedingt
korrodieren! (Braunfärbung)
Filtermontage (Filter optional)
Montage (siehe Abb. E)
Flussrichtung beachten
Gewinde abdichten (siehe Abb. B)
Beim Auffüllen Entlüften (Abb. E)
Max. Druck 5 bar
Vor Frost schützen
Filter regelmäßig mit Bürste und klarem Wasser reinigen
Service
Sie haben technische Fragen? Eine Reklamation?
Benötigen Ersatzteile oder eine Bedienungsanleitung?
Auf unserer Homepage www.guede.com im Bereich Service
helfen wir Ihnen schnell und unbürokratisch weiter. Bitte
helfen Sie uns Ihnen zu helfen. Um Ihr Gerät im
Reklamationsfall identifizieren zu können benötigen wir die
Seriennummer sowie Artikelnummer und Baujahr. Alle diese
Daten finden Sie auf dem Typenschild. Um diese Daten stets
zur Hand zu haben, tragen Sie diese bitte unten ein.
Seriennummer:
Artikelnummer:
Baujahr:
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-Mail: support@ts.guede.com
Wichtige Kundeninformation
Bitte beachten Sie, dass eine Rücksendung innerhalb oder
auch außerhalb der Gewährleistungszeit grundsätzlich in der
Originalverpackung erfolgen sollte. Durch diese Maßnahme
werden unnötige Transportschäden und deren oft strittige
Regelung wirkungsvoll vermieden. Nur im Originalkarton ist
Ihr Gerät optimal geschützt und somit eine reibungslose
Bearbeitung gesichert.
