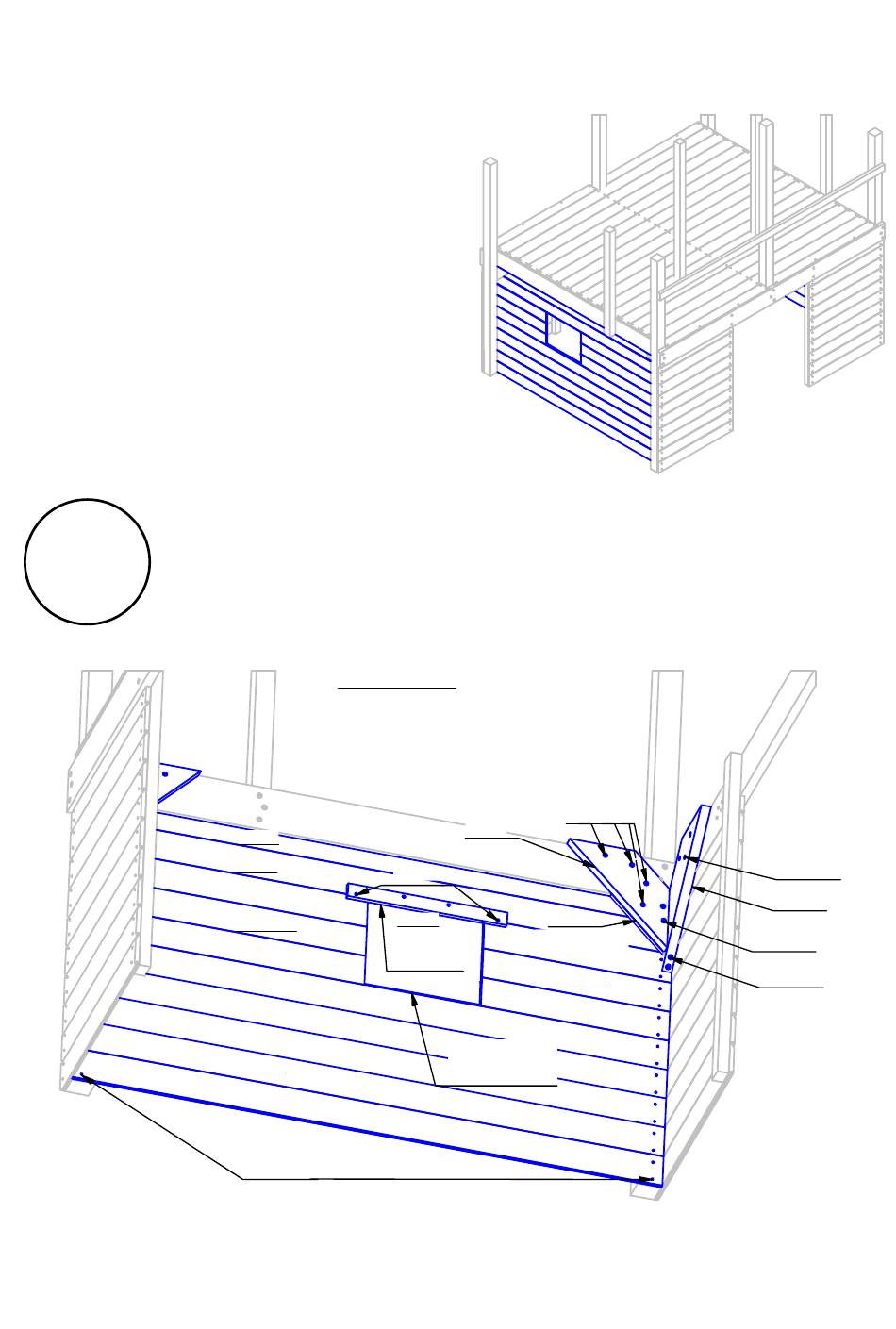

Montage des optionalen Unterhauses
je 1x links und rechts
(Seitenwände)
Innenansicht
H4489
H4415
4x V012
3x H4094
5x H4415
40 x V010
Jetzt die Schritte für die Montage
der Kopfbänder in allen Ecken ausführen,
dabei beachten, dass kleine Füllteil
(H4466) durch H4487 ersetzt wird.
4x V005
H4471
vom Baumhaus
H4487
H4024
Füllteil neu
20 mm
vom Unterhaus
Überstand
3 x H4420
Im Bereich der
Fensteröffnung
Feder austrennen
Seite 6 von 6
3x V005
H4473
vom Baumhaus
2x V002
2x V002
Technische Änderungen vorbehalten!
