INSTALLATION UND ARBEITSWEISE

3.3 Arbeitsweise

Der Messumformer ermittelt den in der Messblende generierten Differenzdruck. In
Abhängigkeit der installierten und eingestellten Nennweite der Messblende und der
Nennleistung der Pumpe wird mittels des Mikroprozessors auf dem Display der aktuelle
Messwert angezeigt.
3.4 Elektrischer Anschluss
M12 x 1 (4 poliger Stecker)
2 Spannungsversorgung
2 analoger, aktiver 4 ... 20 mA Stromausgang (optional Akkubetrieb)
Anschluss (Steckerbelegung)

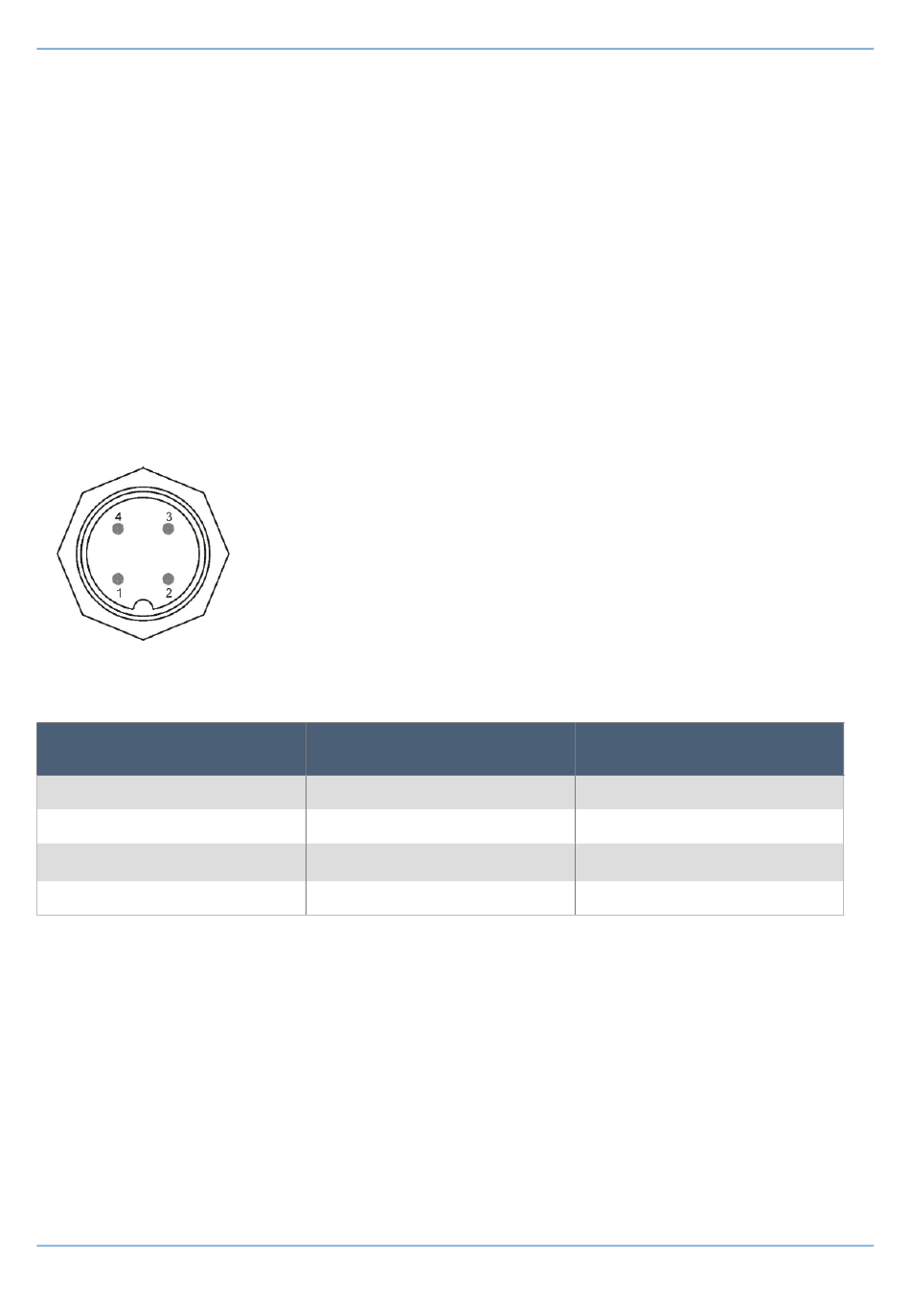

Abb. 2 Elektrischer Anschluss
PIN
1
2
3
4
10 © MECON GmbH BA / Turbo-Lux® 3 Digital / DE / 22-05
Adern (sofern sinnvoll)
Braun
Weiß
Blau
Schwarz
Funktion
I_out-
I_out+
0 V
12 ... 24 V
