Bedienungsanleitung
Bioteichfilter
CBF-350, CBF-350B, CBF-350C
50107, 50108, 50114

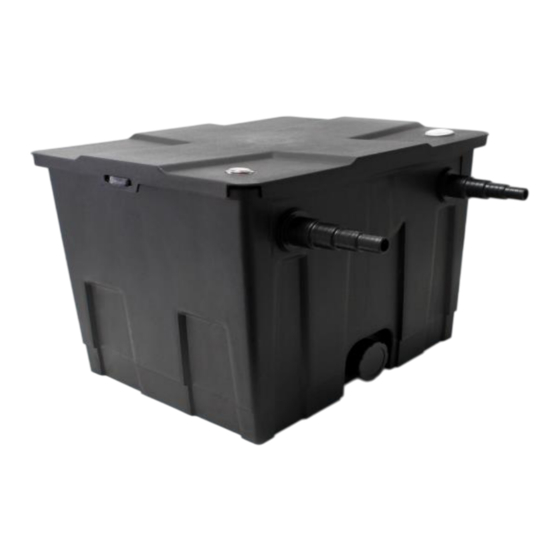

Abbildung ähnlich, kann je nach Modell abweichen
Bitte lesen und beachten Sie vor der Inbetriebnahme die Bedienungsanleitung und Sicherheitshinweise.
Technische Änderungen vorbehalten!
Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge-
ringfügig abweichen.
Werbung
Verwandte Anleitungen für SunSun CBF-350
Inhaltszusammenfassung für SunSun CBF-350
- Seite 1 Bedienungsanleitung Bioteichfilter CBF-350, CBF-350B, CBF-350C 50107, 50108, 50114 Abbildung ähnlich, kann je nach Modell abweichen Bitte lesen und beachten Sie vor der Inbetriebnahme die Bedienungsanleitung und Sicherheitshinweise. Technische Änderungen vorbehalten! Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge-...
- Seite 2 Die in diesem Dokument enthaltenen Informationen können sich jederzeit ohne vorherige Ankündigung ändern. Kein Teil dieses Dokuments darf ohne die vorherige schriftliche Einwilligung kopiert oder in sonstiger Form vervielfältigt werden. Alle Rechte bleiben vorbehalten. Die WilTec Wildanger Technik GmbH übernimmt keine Haftung für eventuelle Fehler in diesem Benut- zerhandbuch oder den Anschlussdiagrammen.
- Seite 3 Einleitung Vielen Dank, dass Sie sich zum Kauf dieses Qualitätsproduktes entschieden haben. Um das Verlet- zungsrisiko zu minimieren, bitten wir Sie, stets einige grundlegende Sicherheitsvorkehrungen zu treffen, wenn Sie dieses Produkt verwenden. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch und vergewissern Sie sich, dass Sie sie verstanden haben.
- Seite 4 Technische Daten Modell CBF-350 CBF-350B CBF-350C Artikelnummer 50107 50108 50114 Abmessungen (㎜) 415×515×395 830×515×395 1280×540×400 ⁄ ℓ Max. Wasserdurchlauf ( 8000 10.000 10.000 Schlaucheinlassgrößen (㎜) 20–40 (¾″–1½″) 20–40 (¾″–1½″) 20–40 (¾″–1½″) Auslassgrößen (㎜) 40/51/72 (1½″–3″) 40/51/72 (1½″–3″) 40/51/72 (1½″–3″) Anzahl der Filtermatten Anzahl grobe Schwämme...
- Seite 5 Verweildauer des Wassers im Filter/Filtervolumen Hier wird das tatsächliche Volumen des eingesetzten Filters bei drucklosen Systemen interessant: • 50107 (CPF-350) = etwa 85 ℓ • 50108 (CPF-350B) = etwa 170 ℓ • 50114 (CPF-350C) = etwa 250 ℓ Nach einem Zeitraum von etwa 2–3 Wochen siedeln sich nitrifizierende Filterbakterien in den Filter- schwämmen an.
- Seite 6 7. Stecken Sie anschließend den Schlauch auf die Schlauchtülle (20) und sichern Sie ihn mit einer Schlauchklemme. 8. Stecken Sie einen O-Ring (19) auf das Gewinde der Schlauchtülle (20). Schieben Sie an- schließend das Gewinde der Schlauchtülle (20) durch die Wasserzulauföffnung. Stecken Sie einen zweiten O-Ring (19) von innen auf das Gewinde und schrauben Sie anschließend die Auslassdüsen (18) von innen auf das Gewinde.
- Seite 7 Explosionszeichnung und Teileliste Nr. Bezeichnung Nr. Bezeichnung Obere Abdeckung 12 O-Ring Auslass Schmutz-/Wasserstandsanzeige 13 Schraubverschluss Thermometer 14 Gehäuse Wasserführung 15 Dichtung Rahmenhalter 16 Verbindung Filterschwammhalter 17 Verschlussdeckel Feine und grobe Schwämme 18 OX-Add / Auslassdüse Filtermatte 19 O-Ring Einlass Filterschwammhalter 20 Schlauchstufentülle 10 Auslass 21 Biobälle...
