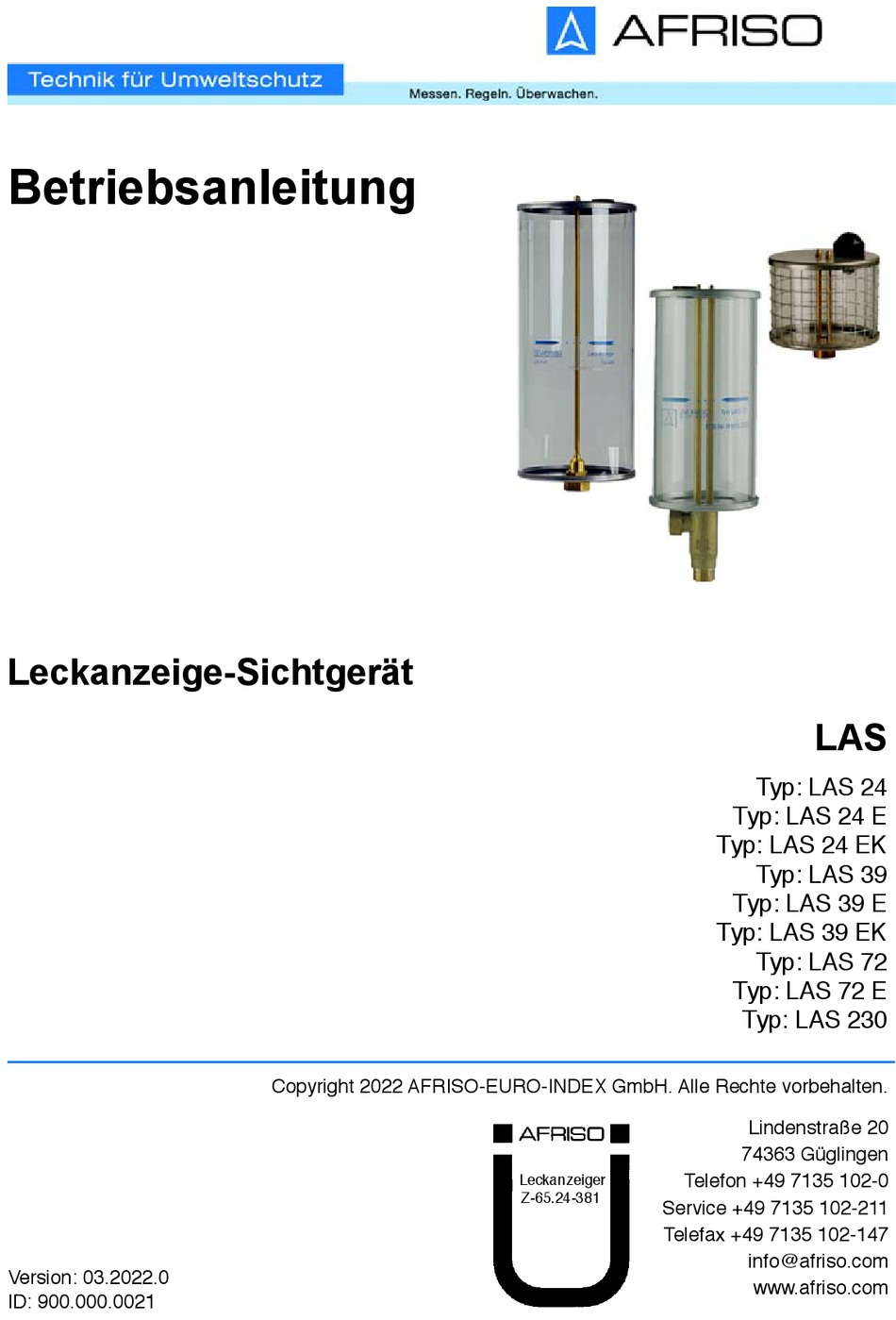

Betriebsanleitung
Leckanzeige-Sichtgerät
Version: 03.2022.0
ID: 900.000.0021
Copyright 2022 AFRISO-EURO-INDEX GmbH. Alle Rechte vorbehalten.
Telefon +49 7135 102-0
Leckanzeiger
Z-65.24-381
Service +49 7135 102-211
Telefax +49 7135 102-147
LAS
Typ: LAS 24
Typ: LAS 24 E
Typ: LAS 24 EK
Typ: LAS 39
Typ: LAS 39 E
Typ: LAS 39 EK
Typ: LAS 72
Typ: LAS 72 E
Typ: LAS 230
Lindenstraße 20
74363 Güglingen
info@afriso.com
www.afriso.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für AFRISO LAS-Serie

Inhaltszusammenfassung für AFRISO LAS-Serie

  • Seite 1 Typ: LAS 39 Typ: LAS 39 E Typ: LAS 39 EK Typ: LAS 72 Typ: LAS 72 E Typ: LAS 230 Copyright 2022 AFRISO-EURO-INDEX GmbH. Alle Rechte vorbehalten. Lindenstraße 20 74363 Güglingen Telefon +49 7135 102-0 Leckanzeiger Z-65.24-381 Service +49 7135 102-211 Telefax +49 7135 102-147 info@afriso.com...
  • Seite 2 Über diese Betriebsanleitung Über diese Betriebsanleitung Diese Betriebsanleitung beschreibt die Leckanzeige-Sichtgeräte „LAS 24 (E, EK)“ / „LAS 39 (E, EK)“ / „LAS 72 (E)“ / „LAS 230“ (im Folgenden auch „Produkt“). Diese Betriebsanleitung ist Teil des Produkts. • Sie dürfen das Produkt erst benutzen, wenn Sie die Betriebsanleitung vollständig gelesen und verstanden haben.

  • Seite 3: Warnhinweise Und Gefahrenklassen

    Informationen zur Sicherheit Informationen zur Sicherheit Warnhinweise und Gefahrenklassen In dieser Betriebsanleitung finden Sie Warnhinweise, die auf potenzielle Gefahren und Risiken aufmerksam machen. Zusätzlich zu den Anweisungen in dieser Betriebsanleitung müssen Sie alle am Einsatzort des Produktes geltenden Bestimmungen, Normen und Sicherheitsvorschriften beachten. Stellen Sie vor Verwendung des Produktes sicher, dass Ihnen alle Bestim- mungen, Normen und Sicherheitsvorschriften bekannt sind und dass sie befolgt werden.

  • Seite 4: Informationen Zur Sicherheit

    Informationen zur Sicherheit Bestimmungsgemäße Verwendung Dieses Produkt eignet sich ausschließlich als Teil eines Leckanzeigesys- tems für doppelwandige oberirdische Behälter zur Lagerung von wasserge- fährdenden Flüssigkeiten, mit Leckanzeigeflüssigkeit im Überwachungs- raum. Die Dichte der gelagerten Flüssigkeiten darf 1,0 kg/dm nicht überschreiten. Das Produkt wird unter atmosphärischen Bedingungen für folgende Behälter eingesetzt: •...
  • Seite 5 Informationen zur Sicherheit Die erforderliche Anzahl der Zusatzbehälter geht aus der folgenden Tabelle hervor: Anzahl der Zu- Nutzinhalt LAS samt Maximal Leckanzeigeflüssig- satzbehälter Zusatzbehälter (Liter) keitsmenge im Überwa- chungsraum (Liter) LAS 72 (E) 11,1 15,6 20,1 700 (Baumform 1975-1985) LAS 230 11,1 15,6 20,1...

  • Seite 6: Vorhersehbare Fehlanwendung

    Informationen zur Sicherheit Stellen Sie vor Verwendung des Produkts sicher, dass das Produkt für die von Ihnen vorgesehene Verwendung geeignet ist. Berücksichtigen Sie dabei mindestens folgendes: • Alle am Einsatzort geltenden Bestimmungen, Normen und Sicherheits- vorschriften • Alle für das Produkt spezifizierten Bedingungen und Daten •...

  • Seite 7: Qualifikation Des Personals

    Informationen zur Sicherheit Qualifikation des Personals Montage, Inbetriebnahme, Wartung und Außerbetriebnahme dieses Pro- dukts dürfen nur von einem qualifizierten Fachbetrieb vorgenommen werden, der über eine entsprechende Zertifizierung verfügt und folgende Anforderun- gen erfüllt: • Einhaltung aller am Einsatzort des Produkts geltenden Bestimmungen, Normen und Sicherheitsvorschriften zum Umgang mit wassergefährden- den Stoffen.

  • Seite 8: Transport Und Lagerung

    Transport und Lagerung Transport und Lagerung Das Produkt kann durch unsachgemäßen Transport und Lagerung beschä- digt werden. HINWEIS UNSACHGEMÄSSE HANDHABUNG • Stellen Sie sicher, dass während des Transports und der Lagerung des Pro- dukts die spezifizierten Umgebungsbedingungen eingehalten werden. • Benutzen Sie für den Transport die Originalverpackung.

  • Seite 9: Anwendungsbeispiele

    Produktbeschreibung Produktbeschreibung Das Produkt eignet sich für doppelwandige Behälter aus Stahl zur oberirdi- schen Lagerung wassergefährdender Flüssigkeiten. Anwendungsbeispiel(e) A. DIN 6618-3 doppelwandig Abbildung 1: LAS 24 (E), LAS 39 (E), LAS 72 (E) am stehenden Behälter (nach DIN 6618-3). LAS 230 entsprechend LAS 24 (E, EK) / LAS 39 (E,EK) / LAS 72 (E) / LAS 230...

  • Seite 10: Produktbeschreibung

    Produktbeschreibung B. DIN 6616 doppelwandig Abbildung 2: LAS 24 (E), LAS 39 (E), LAS 72 (E) am liegenden zylindrischen Behälter (nach DIN 6616). LAS 230 entsprechend Funktion Das Produkt und der mit Leckanzeigeflüssigkeit gefüllte Überwachungsraum sind durch eine Rohrleitung (Standrohr) miteinander verbunden. Eventuell vorhandene Zusatzbehälter sind mit geeigneten Verbindungslei- tungen auch mit dem Überwachungsraum verbunden.

  • Seite 11: Technische Daten

    Produktbeschreibung Technische Daten Parameter Wert Allgemeine Daten  Abmessungen Gehäuse (Ø x H): LAS 24 160 x 170 mm LAS 39 160 x 310 mm LAS 72 160 x 440 mm LAS 230 210 x 540 mm  Gewicht LAS 24 1,0 kg...

  • Seite 12: Montage Vorbereiten

    Montage Montage Das Produkt wurde im Werk auf Dichtheit geprüft. Aus diesem Grund können sich Flüssigkeitsreste im Produkt befinden. Montage vorbereiten Berechnungsgrundlage für Behälter Der Nutzinhalt des Leckanzeigeflüssigkeitsbehälter beträgt 4,5 Liter. Das Überwachungsraumvolumen entnehmen Sie dem Typenschild am Behälter. Das Produkt kann je nach Typ auch für Behälter mit großem Überwachungs- raumvolumen eingesetzt werden.
  • Seite 13 Montage 3. Schrauben Sie das Außengewinde des Standrohrs in die Gewindemuffe am Behälter. - Bei Verwendung von Reduzierungen darf ein Innendurchmesser von 13 mm nicht unterschritten werden. A. Einbauhöhe unbedingt einhalten C. T-Stück (nicht im Lieferumfang) - A1 = Füllhöhe D.
  • Seite 14 Montage Behälterart Maß „X“ Stehende Behälter nach DIN 6618-3 Max. 5,90 m Liegende zylindrische Behälter beispiels- Max. 5,00 m weise nach DIN 6616 A. Einbauhöhe unbedingt einhalten C. Prüfventil - A1 = Füllhöhe D. Bis zum tiefsten Punkt des Über- - A2 = Mindestens 100 mm wachungsraumes: Maß...

  • Seite 15: Zusätzliche Leckanzeigeflüssigkeitsbehälter Montieren

    Montage Behälterart Maß „X“ Stehende Behälter nach DIN 6618-3 Max. 5,90 m Liegende zylindrische Behälter beispiels- Max. 5,00 m weise nach DIN 6616 Zusätzliche Leckanzeigeflüssigkeitsbehälter montieren HINWEIS FUNKTIONSUNFÄHIGES PRODUKT • Stellen Sie sicher, dass das Produkt vor äußeren Einflüssen geschützt ist. Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen.

  • Seite 16: Verbindungsleitung(En) Montieren

    Montage Verbindungsleitung(en) montieren HINWEIS UNGEEIGNETE VERBINDUNGSLEITUNGEN UND ARMATUREN Zink kann in Verbindung mit den Leckanzeigeflüssigkeiten reagieren. • Stellen Sie sicher, dass das Verbindungsleitungen und Armaturen im flüssig- keitsberührenden Bereich nicht verzinkt sind. Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen. HINWEIS UNSACHGEMÄSSE BEFESTIGUNG Der Leckanzeigeflüssigkeitsbehälter darf nicht an der Verbindungsleitung befestigt werden.
  • Seite 17 Montage Montageset Das Montage-Set von AFRISO enthält ein Prüfventil mit 1“-Innengewinde und Schlauchanschlussstutzen für 12 x 2 mm-Schläuche sowie sämtliches Anschlussmaterial für die Montage des Leckanzeigegeräts. 1. Montieren Sie das Prüf- ventil (A) mindestens 100 mm unterhalb der Unterkante des Produkts.

  • Seite 18: Produkt In Betrieb Nehmen

    Inbetriebnahme Inbetriebnahme Produkt in Betrieb nehmen HINWEIS FALSCHE LECKANZEIGEFLÜSSIGKEIT • Verwenden Sie ausschließlich die in dieser Betriebsanleitung aufgelisteten Leckanzeigeflüssigkeiten. • Beachten Sie alle Informationen und Anweisungen der Hersteller der Leck- anzeigeflüssigkeiten. Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen. WARNUNG CHEMISCHE REAKTIONEN •...

  • Seite 19: Betrieb

    Betrieb Funktionsprüfung Führen Sie die Funktionsprüfung in folgenden Fällen durch: • Nach jeder Inbetriebnahme • Einmal jährlich bei der Wartung Lassen Sie die Funktionsprüfung durch einen Fachbetrieb durchführen und bestätigen. Über die Funktionsprüfung muss ein Prüfbericht ausgestellt und mit der Anlagendokumentation aufbewahrt werden. Die austretende Leckanzeigeflüssigkeit muss in einem geeigneten Gefäß...

  • Seite 20: Wartung

    Mögliche Ursache Fehlerbehebung Produkt verliert Leckan- Dichtungen porös Erneuern Sie die Dich- zeigeflüssigkeit tungen am Produkt Sonstige Störungen Bitte wenden Sie sich an die AFRISO-Service Hotline LAS 24 (E, EK) / LAS 39 (E,EK) / LAS 72 (E) / LAS 230...

  • Seite 21: Außerbetriebnahme Und Entsorgung

    Vor einer Rücksendung Ihres Produkts müssen Sie sich mit uns in Verbin- dung setzen (service@afriso.de). Gewährleistung Informationen zur Gewährleistung finden Sie in unseren Allgemeinen Geschäftsbedingungen im Internet unter www.afriso.com oder in Ihrem Kauf- vertrag. LAS 24 (E, EK) / LAS 39 (E,EK) / LAS 72 (E) / LAS 230...
  • Seite 22 Ersatzteile und Zubehör Ersatzteile und Zubehör HINWEIS UNGEEIGNETE TEILE • Verwenden Sie nur Original Ersatz- und Zubehörteile des Herstellers. Nichtbeachtung dieser Anweisung kann zu Sachschäden führen. Produkt Artikelbezeichnung Art.-Nr. Abbildung Leckanzeige-Sichtgerät 43515 „LAS 24“ Leckanzeige-Sichtgerät 43516 „LAS 24 E“ Leckanzeige-Sichtgerät 43517 „LAS 24 EK“...

  • Seite 23: Ersatzteile Und Zubehör

    Ersatzteile und Zubehör Artikelbezeichnung Art.-Nr. Abbildung Leckanzeige-Sichtgerät 43555 „LAS 39 EK“ Leckanzeige-Sichtgerät 43528 „LAS 72“ Leckanzeige-Sichtgerät 43527 „LAS 72 E“ Leckanzeige-Sichtgerät 43550 „LAS 230“ Ersatzteile und Zubehör Artikelbezeichnung Art.-Nr. LAG-Montage-Set 40540 Montageset LAS 0 (Prüfventil) 43529 Montageset LAS 1 mit einem Zusatzbehälter 43530 Montageset LAS 2 mit zwei Zusatzbehältern 43531...

  • Seite 24: Liste Der Leckanzeigeflüssigkeiten Für Leckanzeiger

    Anhang Anhang 14.1 Liste der Leckanzeigeflüssigkeiten für Leckanzeiger Die aufgeführten Leckanzeigeflüssigkeiten sind von der Bundesanstalt für Materialforschung und -prüfung (BAM) geprüft worden und dürfen für Leck- anzeiger für Flüssigkeitssysteme verwendet werden. Die Leckanzeigeflüssigkeiten sind auf ihre fungizide Wirkung und auf ihre Verträglichkeit mit den brennbaren Flüssigkeiten Heizöl EL, Dieselkraftstoff und Vergaserkraftstoff geprüft worden.
  • Seite 25 Anhang LAS 24 (E, EK) / LAS 39 (E,EK) / LAS 72 (E) / LAS 230...
  • Seite 26 Anhang LAS 24 (E, EK) / LAS 39 (E,EK) / LAS 72 (E) / LAS 230...
  • Seite 27 Anhang 14.2 Allgemeine bauaufsichtliche Zulassung (Deutschland) LAS 24 (E, EK) / LAS 39 (E,EK) / LAS 72 (E) / LAS 230...
  • Seite 28 Anhang LAS 24 (E, EK) / LAS 39 (E,EK) / LAS 72 (E) / LAS 230...
  • Seite 29 Anhang LAS 24 (E, EK) / LAS 39 (E,EK) / LAS 72 (E) / LAS 230...
  • Seite 30 Anhang LAS 24 (E, EK) / LAS 39 (E,EK) / LAS 72 (E) / LAS 230...
  • Seite 31 Anhang LAS 24 (E, EK) / LAS 39 (E,EK) / LAS 72 (E) / LAS 230...
  • Seite 32 Anhang LAS 24 (E, EK) / LAS 39 (E,EK) / LAS 72 (E) / LAS 230...
  • Seite 33 Anhang LAS 24 (E, EK) / LAS 39 (E,EK) / LAS 72 (E) / LAS 230...
  • Seite 34 Anhang Das Produkt nicht am Plexiglaszylinder, son- dern mit geeignetem Werkzeug am Fitting einschrauben. Folgeschäden durch unsachgemäße Mon- tage sind von der Gewährleistung ausge- schlossen! Das Produkt ist auf Dichtheit geprüft. Erkennbar am Flüssig- keitsrest im Produkt. LAS 24 (E, EK) / LAS 39 (E,EK) / LAS 72 (E) / LAS 230...
  • Seite 35 Type: LAS 39 Type: LAS 39 E Type: LAS 39 EK Type: LAS 72 Type: LAS 72 E Type: LAS 230 Copyright 2022 AFRISO-EURO-INDEX GmbH. All rights reserved. Lindenstraße 20 74363 Güglingen Telephone +49 7135 102-0 Leak detector Z-65.24-381 Service +49 7135 102-211 Telefax +49 7135 102-147 info@afriso.com...
  • Seite 36 About these operating instructions About these operating instructions The operating instructions describe the leak detectors - sight glass principle - "LAS 24 (E, EK)" / "LAS 39 (E, EK)" / "LAS 72 (E)" / "LAS 230" (also referred to as "product" in these operating instructions). These operating instructions are part of the product.
  • Seite 37 Information on safety Information on safety Safety messages and hazard categories These operating instructions contain safety messages to alert you to poten- tial hazards and risks. In addition to the instructions provided in these oper- ating instructions, you must comply with all directives, standards and safety regulations applicable at the installation site of the product.

  • Seite 38: Information On Safety

    Information on safety Intended use This product may only be used as a part of a leak detection system for aboveground double-walled containers for the storage of water-polluting liq- uids, with leak detection fluid in the interstitial space. The density of the stored liquid stored must not exceed a maximum value of 1.0 kg/dm The product is used under atmospheric conditions with the following types of containers:...
  • Seite 39 Information on safety Refer to the table below for the required number of additional containers: Number of Active volume LAS Maxum volume of leak detec- additional con- including additional tion fluid in the interstitial tainers containers (litres) space (litres) LAS 72 (E) 11.1 15.6 20.1...
  • Seite 40 Information on safety Verify that the product is suitable for the application planned by you prior to using the product. In doing so, take into account at least the following: • All directives, standards and safety regulations applicable at the installa- tion site of the product •...

  • Seite 41: Qualification Of Personnel

    Information on safety Qualification of personnel This product may only be mounted, commissioned, maintained and decom- missioned by a qualified, specialised company which has all required certifi- cations and which meets the following requirements: • Compliance with all directives, standards and safety regulations concern- ing handling of water-polluting substances as applicable at the installation site of the product.

  • Seite 42: Transport And Storage

    Transport and storage Transport and storage The product may be damaged as a result of improper transport or storage. NOTICE INCORRECT HANDLING • Verify compliance with the specified ambient conditions during transport or storage of the product. • Use the original packaging when transporting the product. •...

  • Seite 43: Application Examples

    Product description Product description The product is suitable for steel containers for the aboveground storage of water-polluting liquids. Application example(s) A. DIN 6618-3 double-walled  Fig. 1: LAS 24 (E), LAS 39 (E), LAS 72 (E) at a vertical container (as per DIN 6618-3).

  • Seite 44: Product Description

    Product description B. DIN 6616 double-walled Fig. 2: LAS 24 (E), LAS 39 (E), LAS 72 (E) at a vertical, cylindrical container (as per DIN 6616). LAS 230 accordingly Function The product and the interstitial space of the container filled with leak detec- tion fluid are connected by a pipe (upright pipe).

  • Seite 45: Technical Data

    Product description Technical data Parameter Value General specifications  Dimensions housing (Ø x H): LAS 24 160 x 170 mm LAS 39 160 x 310 mm LAS 72 160 x 440 mm LAS 230 210 x 540 mm  Weight LAS 24 1.0 kg...

  • Seite 46: Preparing Mounting

    Mounting Mounting The product has been tested for leaks at the factory. For this reason, there may be liquid residues in the product. Preparing mounting Calculation base for containers The active volume of the leak detection fluid container is 4.5 litres. Refer to the nameplate at the container for the interstitial space volume.
  • Seite 47 Mounting 3. Screw the male thread into the socket at the interstitial space of the con- tainer. - If you use reducing pieces, the inside diameter must not be less than 13 mm. A. Make sure to observe installation C. T piece (not included in scope of height delivery) - A1 = Liquid level...
  • Seite 48 Mounting Container type Dimension "X" Vertical containers as per DIN 6618-3 Max. 5.90 m Horizontal, cylindrical containers, for exam- Max. 5.00 m ple, as per DIN 6616 A. Make sure to observe installation C. Test valve height D. Up to the lowest point of the inter- - A1 = Liquid level stitial space: Dimension "X"...
  • Seite 49 Mounting Container type Dimension "X" Vertical containers as per DIN 6618-3 Max. 5.90 m Horizontal, cylindrical containers, for exam- Max. 5.00 m ple, as per DIN 6616 Mounting additional leak detection fluid containers NOTICE INOPERABLE PRODUCT • Verify that the product is protected from external influences. Failure to follow these instructions can result in equipment damage.
  • Seite 50 Mounting Mounting connection line(s) NOTICE UNSUITABLE CONNECTION LINES AND FITTINGS Zinc can react with leak detections fluids. • Verify that the connection lines and fittings are not galvanised. Failure to follow these instructions can result in equipment damage. NOTICE INCORRECT FASTENING The leak detection fluid container must not be fastened to the connection line.

  • Seite 51: Mounting Kit

    Mounting Mounting kit The mounting kit from AFRISO contains a test valve with 1" female thread and a hose connection piece for 12 x 2 mm hoses as well as all other con- nection material required for mounting the leak detector.
  • Seite 52 Commissioning Commissioning Commissioning the product NOTICE INCORRECT LEAK DETECTION FLUID • Only use the leak detection fluids listed in the present operating instructions. • Respect all information and all instructions of the manufacturers of the leak detection fluids. Failure to follow these instructions can result in equipment damage. WARNING CHEMICAL REACTIONS •...

  • Seite 53: Function Test

    Operation Function test Perform the function test at the following occasions: • After each commissioning • Once per year during maintenance Have the function test performed and documented by a specialised com- pany. A test report on the function test must be created and kept with the sys- tem documentation.

  • Seite 54: Maintenance Activities

    Problem Possible reason Repair Leak detection fluid Seals porous Replace the seals of the escapes product Other malfunctions Contact the AFRISO service hotline LAS 24 (E, EK) / LAS 39 (E,EK) / LAS 72 (E) / LAS 230...

  • Seite 55: Returning The Device

    Get in touch with us before returning your product (service@afriso.de). Warranty See our terms and conditions at www.afriso.com or your purchase contract for information on warranty. LAS 24 (E, EK) / LAS 39 (E,EK) / LAS 72 (E) / LAS 230...
  • Seite 56 Spare parts and accessories Spare parts and accessories NOTICE UNSUITABLE PARTS • Only use genuine spare parts and accessories provided by the manufac- turer. Failure to follow these instructions can result in equipment damage. Product Product designation Part no. Figure Leak detector, sight glass 43515 principle...

  • Seite 57: Spare Parts And Accessories

    Spare parts and accessories Product designation Part no. Figure Leak detector, sight glass 43555 principle "LAS 39 EK" Leak detector, sight glass 43528 principle "LAS 72" Leak detector, sight glass 43527 principle "LAS 72 E" Leak detector, sight glass 43550 principle...
  • Seite 58 Appendix Appendix 14.1 List of leak detection fluids for leak detectors The leak detection fluids listed have been tested by the German "Bundesan- stalt für Materialforschung und -prüfung" BAM (Federal Institute for Materials Research and Testing) and may be used for liquid-based leak detectors. The leak detection fluids have been tested for their fungicidal effect and their compatibility with the flammable liquids fuel oil EL, diesel fuel and carburettor fuel.
  • Seite 59 Appendix When screwing in the product, do not apply force at the Plexiglas cylinder, but at the fit- ting, using a suitable tool. We shall not be liable for any damages resulting from improper mounting! The product was tested for tightness. This indi- cated by remains of liq- uid in the product.
