Walker Edison Anleitungen
Möbel
D42CORMB
Montageanleitung
Walker Edison D42CORMB Montageanleitung
Vorschau ausblenden
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Seite
von
20
Vorwärts
/
20
Lesezeichen
Werbung
Quicklinks
Diese Anleitung herunterladen
D42CORMB
Ítem N.°:
D42CORMB
TM
©
Copyright
2019 by Walker Edison Furniture Co., LLC. All rights reserved.
D42CORMB
Artikel# :
D42CORMB
Revised 23/07/2021 (I)
P.1
Inhalt
sverzeichnis
Vorherige
Seite
Nächste
Seite
1
2
3
4
5
Werbung
Verwandte Anleitungen für Walker Edison D42CORMB
Möbel Walker Edison D42LILLT Montageanleitung
(34 Seiten)
Möbel Walker Edison D42BETH Montageanleitung
(21 Seiten)
Möbel Walker Edison Luxe D42LUX Montageanleitung
(15 Seiten)
Möbel Walker Edison DW44KAD1DR Montageanleitung
(35 Seiten)
Möbel Walker Edison DAI2DRL Montageanleitung
(31 Seiten)
Möbel Walker Edison D36ARLO Montageanleitung
(26 Seiten)
Möbel Walker Edison DT41 Montageanleitung
(21 Seiten)
Möbel Walker Edison D51L29 Montageanleitung
(19 Seiten)
Möbel Walker Edison D52HARL Montageanleitung
(31 Seiten)
Möbel Walker Edison DEVK3H Montageanleitung
(25 Seiten)
Möbel Walker Edison DM48RAY Montageanleitung
(16 Seiten)
Möbel Walker Edison DNAB4C Montageanleitung
(27 Seiten)
Möbel Walker Edison DTTA6J Montageanleitung
(9 Seiten)
Möbel Walker Edison DKDB46AI Montageanleitung
(11 Seiten)
Möbel Walker Edison DTTA6JT Montageanleitung
(9 Seiten)
Möbel Walker Edison DNAB5B Montageanleitung
(40 Seiten)
Inhaltszusammenfassung für Walker Edison D42CORMB
Seite 1

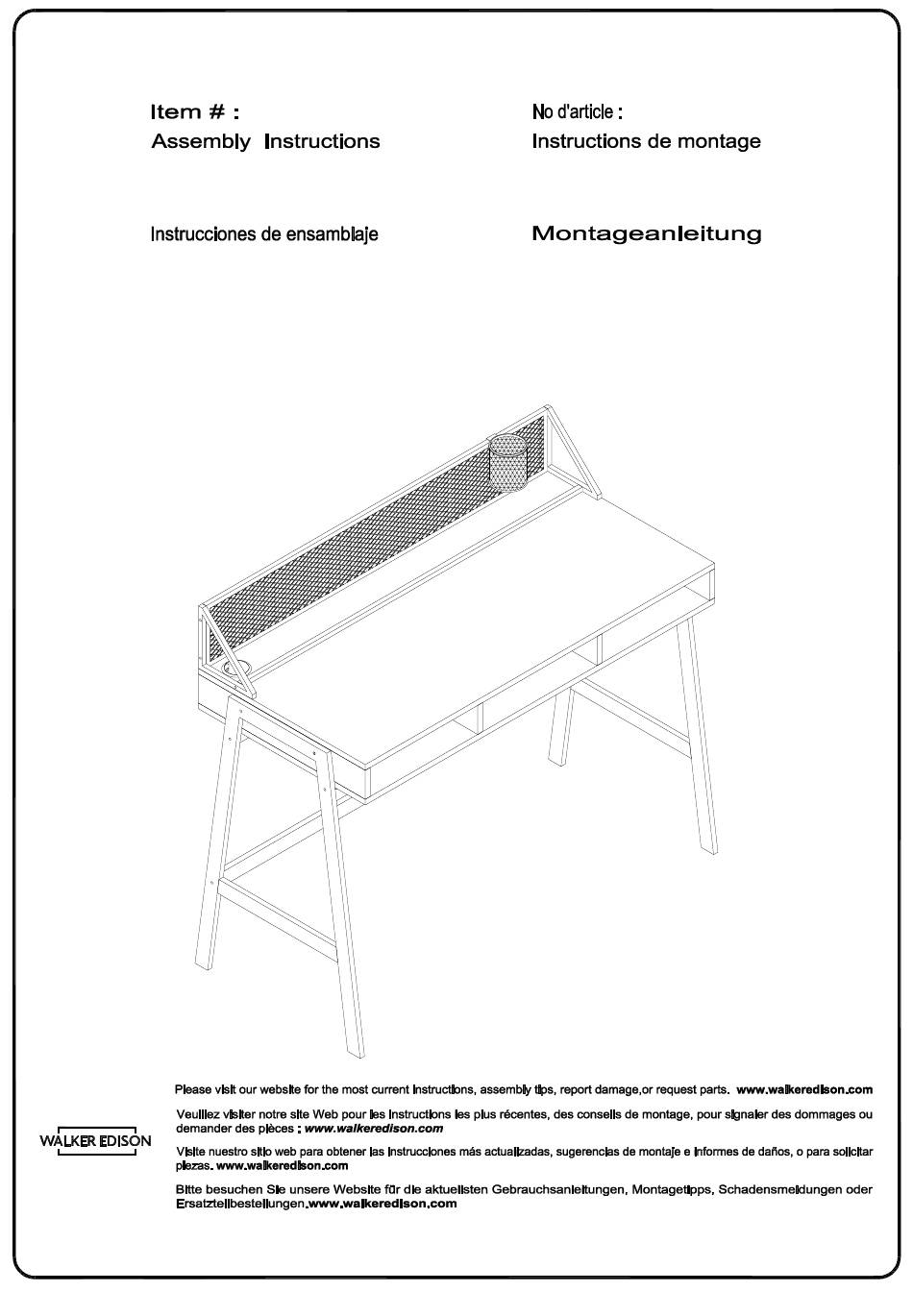

D42CORMB D42CORMB Ítem N.°: Artikel# : D42CORMB D42CORMB Revised 23/07/2021 (I) © Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved.
Seite 2
A Phillips head screwdriver is required for the assembly of this product . VII. Power tools should not be used to assemble this product. VIII. Drill may be needed for securing product to wall. (EN) Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. ©...
Seite 3
Un tournevis cruciforme est requis pour le montage de ce produit. Des outils électriques ne doivent pas être utilisés pour monter ce produit. VII. Une perceuse peut être nécessaire pour fixer le produit au mur. VIII. (FR) Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. ©...
Seite 4
No se deberán usar herramientas eléctricas en el ensamblaje de este producto. VII. Es probable que se necesite un taladro para asegurar el producto a la pared. VIII. (ESP) Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. ©...
Seite 5: Allgemeine Montagerichtlinien
Zur Montage dieses Produkts wird ein Phillips Schlitzschraubenzieher benötigt. Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden. VII. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen. VIII. (DE) Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. ©...
Seite 6: Lista De Piezas
Lista de piezas Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. ©...
Seite 7: Liste Des Pièces
Cale en plastique Cuña de plástico Kunststoffkeil Ø3x17mm Screw Tornillo Schraube 16 pcs Ø1/4x25mm Bolt Boulon Perno Bolzen Ø1/4x35mm Bolt Boulon Perno Bolzen Ø1/4x47mmm Bolt Boulon Perno Bolzen Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. ©...
Seite 8
Für die Montage benötigen Sie einen Kreuzschlitzschraubenzieher (nicht enthalten) The hardware quantities listed above are required for proper assembly.Some extra hardware may also have been included. Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 1 页...
Seite 9
Fije la parte (1) a las partes (2,3), y fije el perno(G) a la parte(1) con la llave hexagonal(L) según el diagrama. (DE) Teil (1) an Teil (2, 3) befestigen, Bolzen (G) wie abgebildet mit Innensechskantschlüssel (L) an Teil (1) befestigen. Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. ©...
Seite 10
Inserte la clavija de madera (C) en las partes (6,7,8), luego fije el perno de leva (A) en la parte (4) con un destornillador de cabeza Philips. (DE) Holzdübel (C) in Teil (6, 7, 8) einsetzen, Nockenbolzen (A) mit Kreuzschlitzschraubendreher an Teil (4) befestigen. Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. P.10 ©...
Seite 11
Fije la parte (4) a la parte (3) con el perno (G) y con la llave hexagonal (L). (DE) Teil (4) mit Bolzen (G) und Innensechskantschlüssel (L) an Teil (3) befestigen. Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. P.11 ©...
Seite 12
Inserte la parte (6,7,8) en la parte(4),luego fije el cierre de leva (B) a la parte (6,7,8) con un destornillador de cabeza Philips. (DE) Teil (6, 7, 8) in Teil (4) einsetzen, dann Nockenverschluss (B) mit Kreuzschlitzschraubendreher an Teil (6, 7, 8) befestigen. Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. P.12 ©...
Seite 13
Insérez la pièce (5) dans les pièces (6,7,8) selon le schéma. (ESP) Inserte la parte (5) en las partes (6,7,8) según el diagrama. (DE) Teil (5) wie abgebildet in Teil (6, 7, 8) einsetzen. Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. P.13 ©...
Seite 14
Use el tornillo (D) para fijar la parte (9) a las partes (6,7,8) con la llave hexagonal (L). (DE) Teil (9) mit Schraube (D) und Innensechskantschlüssel (L) an Teil (6,7,8) befestigen. Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. P.14 ©...
Seite 15
(G) para fijar la parte (11) a la parte (9) con la llave hexagonal (L). (DE) Teil (10) mit Bolzen (J) und Innensechskantschlüssel (L) an Teil (9) befestigen. Teil (11) mit Bolzen (G) und Innensechskantschlüssel (L) an Teil (9) befestigen. Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. P.15 ©...
Seite 16
Teil (13) mit Bolzen (G) und Innensechskantschlüssel (L) an Teil (6) befestigen. Teil (13) wie abgebildet mit Bolzen (H) an Teil (10, 11, 12) befestigen. P.16 Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 1 页...
Seite 17
Befestigen Sie (13) mit der Schraube (G) an Teil (8) und befestigen Sie mit der Schraube (H) Teil (13) mit dem Inbusschlüssel (L) an den Teilen (10,11,12). Bringen Sie dann den Aufkleber (M) Decken Sie die Löcher gemäß Diagramm ab. Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. P.17 © 第 1 页...
Seite 18
Use el tornillo (F) para fijar la cuña de plástico(E) en la parte (5) con un destornillador de cabeza Philips según el diagrama. (DE) Kunststoffkeil (E) wie abgebildet mit Schraube (F) und Kreuzschlitzschraubendreher an Teil (5) befestigen. Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. P.18 ©...
Seite 19
Coloque la tapa del agujero (K) en la parte (4), ponga la parte (14) en la parte (2) según el diagrama. (DE) Lochabdeckung (K) an Teil (4) befestigen. Teil (14) wie abgebildet an Teil (2) befestigen. Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. P.19 ©...
Seite 20
Step 12 Final Assembly Copyright 2019 by Walker Edison Furniture Co., LLC. All rights reserved. P.20 ©...
