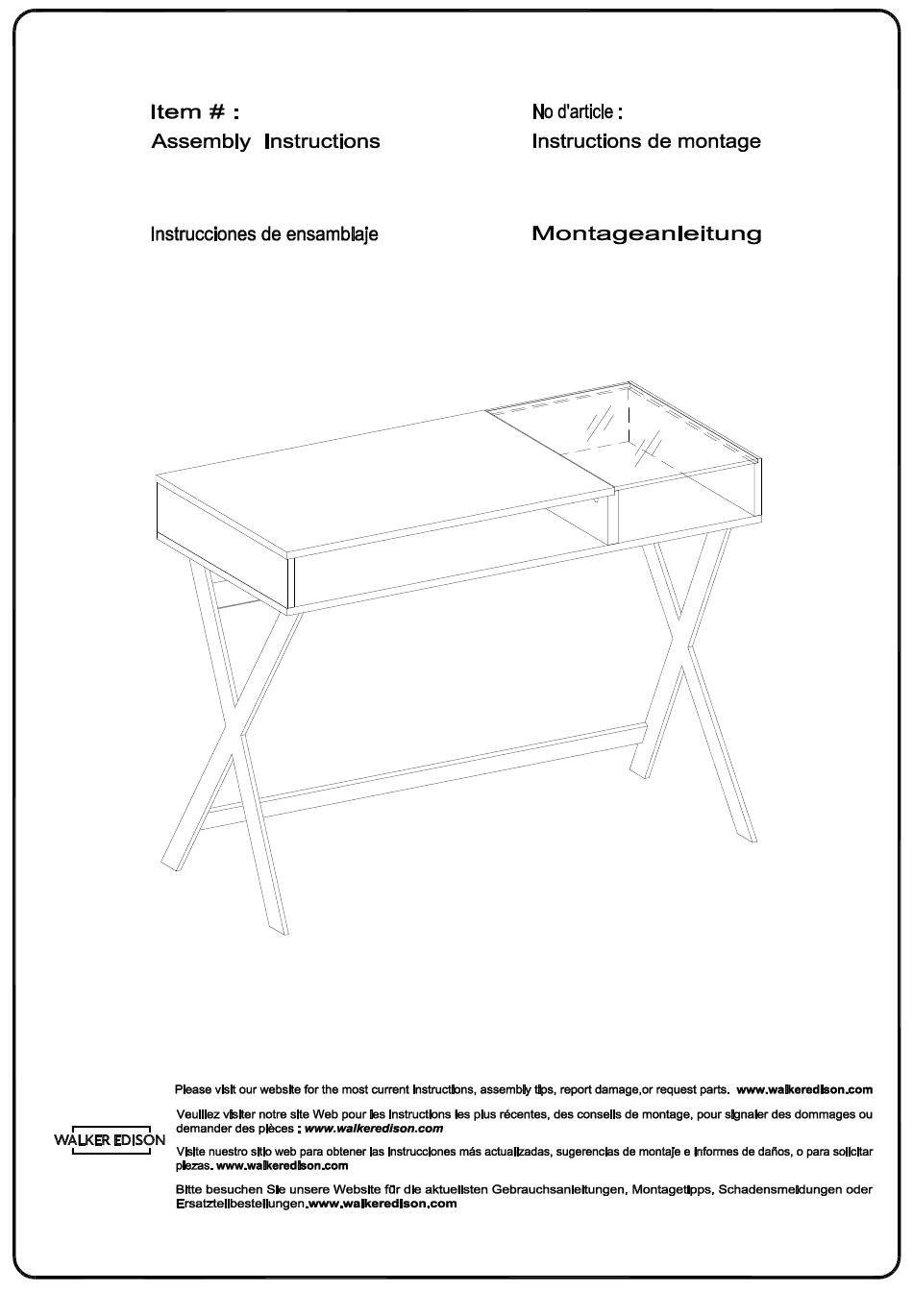

- Seite 1 D42BETH D42BETH Ítem N.°: Artikel# : D42BETH D42BETH Revised 22/03/2021 (R) © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 2 A Phillips head screwdriver is required for the assembly of this product . VII. Power tools should not be used to assemble this product. VIII. Drill may be needed for securing product to wall. (EN) © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 3 Un tournevis cruciforme est requis pour le montage de ce produit. Des outils électriques ne doivent pas être utilisés pour monter ce produit. VII. Une perceuse peut être nécessaire pour fixer le produit au mur. VIII. (FR) © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 4 No se deberán usar herramientas eléctricas en el ensamblaje de este producto. VII. Es probable que se necesite un taladro para asegurar el producto a la pared. VIII. (ESP) © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 5 Zur Montage dieses Produkts wird ein Phillips Schlitzschraubenzieher benötigt. Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden. VII. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen. VIII. (DE) © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 6 Lista de piezas © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 7 Pegatina Aufkleber Hex key Clé hexagonale Llave hexagonal Inbusschlüssel Ø6x50mm Screw Tornillo Schraube Ø6x8mm Bolt Boulon Perno Bolzen Ø6x12mm Bolt Boulon Perno Bolzen Ø6x35mm Bolt Boulon Perno Bolzen © Copyright 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 8 Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. © Copyright 2021 by Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 9 (ESP) Inserte la clavija de madera (A) en las partes (3,4,5,6) según el diagrama. (DE) Stecken Sie den Holzdübel (A) in die Teile (3,4,5,6) gemäß der Abbildung ein. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved.
- Seite 10 Use el perno de leva (B) para fijar la parte (1) con un destornillador de cabeza Philips como se muestra en el diagrama. (DE) Befestigen Sie das Teil (1) mit der Nockenschraube (B) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.10...
- Seite 11 Use el tornillo (F) para fijar la parte (2) en las partes (3,4,5,6) con la llave hexagonal (E) según el diagrama. (DE) Befestigen Sie das Teil (2) ins Teil (3,4,5,6) mit der Schraube (F) durch den Sechskantschlüssel (E) gemäß der Abbildung. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.11...
- Seite 12 Put part (7) as per diagram. (FR) Mettez la pièce (7) conformément au schéma. (ESP) Ponga la parte (7) según el diagrama. (DE) Setzen Sie das Teil (7) gemäß der Abbildung ein. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.12...
- Seite 13 Philips como se muestra en el diagrama. (DE) Befestigen Sie das Teil (1) in die Teile (3,4) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.13...
- Seite 14 Use el perno (J) para fijar la parte (8) a la parte (2) con la llave hexagonal (E) según el diagrama. (DE) Befestigen Sie das Teil (8) an das Teil (2) mit dem Bolzen (J) durch den Sechskantschlüssel (E) gemäß der Abbildung . © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.14...
- Seite 15 Befestigen Sie die Teile (11,12) an das Teil (9) gemäß Abbildung, dann befestigen Sie die Teile (11,12) an das Teil (9) mit dem Bolzen (G) durch den Sechskantschlüssel (E) gemäß Abbildung. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.15...
- Seite 16 Befestigen Sie das Teil (10) an das Teil (11,12), befestigen Sie dann das Teil (11,12) an das Teil (10) mit dem Bolzen (G) durch den Inbusschlüssel (E) gemäß Abbildung. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.16...
- Seite 17 Use el perno (H) para fijar las partes (9,10) a la parte (2) con la llave hexagonal (E) según el diagrama. (DE) Befestigen Sie die Teile (9,10) an das Teil (2) mit dem Bolzen (H) durch den Sechskantschlüssel (E) gemäß der Abbildung . © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.17...
- Seite 18 Placez l'autocollant (D) pour couvrir les trous conformément au schéma. (ESP) Coloque la pegatina (D) que cubre los agujeros según el diagrama. (DE) Platzieren Sie den Aufkleber (D) auf die Bohrungen gemäß der Abbildung. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.18...
- Seite 19 Use el tornillo (L) para fijar la cuña de plástico (K) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (K) mit der Schraube (L) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.19...
- Seite 20 Mettez la pièce (13) dans les pièces (4,5,6) selon le schéma. (ESP) Ponga la parte (13) en las partes (4,5,6) según el diagrama. (DE) Setzen Sie die Teile (13) in die Teile (4,5,6) gemäß der Abbildung ein. © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.20...
- Seite 21 Step 13 Final Assembly © Copyright 2021 b Walker Edison Furniture Co., LLC. All rights reserved. P.21...
