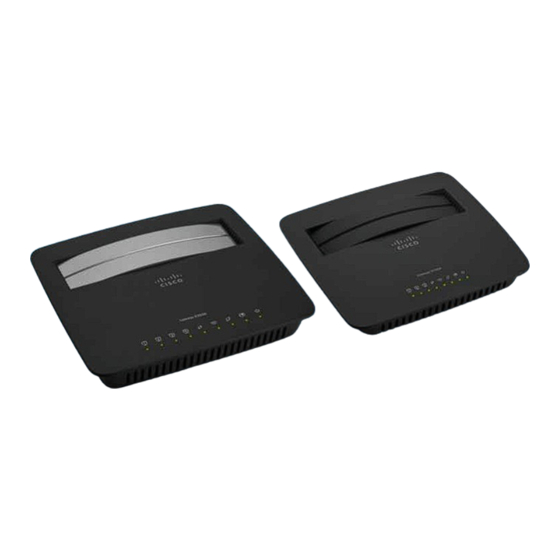

- Seite 1 Benutzerhandbuch Linksys X-Series Wireless-Router mit ADSL2+ Modem...
-
Seite 2: Inhaltsverzeichnis
Zugreifen auf Cisco Connect . . . . . . . . . . . . . . . . . . -
Seite 3: Produktübersicht
Linksys X-Series Produktübersicht Produktübersicht X1000 Ethernet—Die betreffende LED leuchtet durchgängig, wenn der Router über diesen Port mit einem Gerät verbunden ist . Wi-Fi Protected Setup™—Die LED blinkt langsam, wenn Wi-Fi Vorderseite Protected Setup™ eine Verbindung herstellt . Sie blinkt schnell, wenn ein Fehler aufgetreten ist . -
Seite 4: Rückseite
Linksys X-Series Produktübersicht Rückseite Wandmontage An der Unterseite des Routers befinden sich zwei Aussparungen für die Wandmontage . Der Abstand zwischen den Aussparungen beträgt 75,6 mm . Zur Befestigung des Routers sind zwei Schrauben erforderlich . Empfohlenes Montagezubehör 3-4 mm DSL—Der DSL-Port wird mit der ADSL-Leitung verbunden . -
Seite 5: X3500
Linksys X-Series Produktübersicht X3500 Ethernet—Die betreffende LED leuchtet durchgängig, wenn der Router über diesen Port mit einem Gerät verbunden ist . Wi-Fi Protected Setup™—Die LED blinkt langsam, wenn Wi-Fi Vorderseite Protected Setup™ eine Verbindung herstellt . Sie blinkt schnell, wenn ein Fehler aufgetreten ist . Die LED leuchtet konstant, wenn eine Wi-Fi Protected Setup™-Verbindung erfolgreich... -
Seite 6: Rückseite
Linksys X-Series Produktübersicht Rückseite Wandmontage An der Unterseite des Routers befinden sich zwei Aussparungen für die Wandmontage . Der Abstand zwischen den Aussparungen beträgt 82,5 mm . Zur Befestigung des Routers sind zwei Schrauben erforderlich . Empfohlenes Montagezubehör 3-4 mm... -
Seite 7: Installation
Always do this for software and games: Install or run program Set up your Linksys Router Set up your Linksys Router Published by Cisco Consumer Products LLC General options Published by Cisco Consumer Products LLC Open folder to view files... -
Seite 8: Manuelles Einrichten Ihres Modem-Routers
Linksys X-Series Installation b. Verbinden Sie das graue Kabel mit dem DSL-Port des Modem-Routers d. Folgen Sie den Anweisungen auf Ihrem Bildschirm, um die Installation und mit einer Telefonbuchse in der Wand . abzuschließen . Manuelles Einrichten Ihres Modem- Routers... -
Seite 9: Einrichten Des Modem-Routers Ausschließlich Als Router
Linksys X-Series Installation 3. Schließen Sie ein Ende des Telefonkabels an den DSL-Port auf der Rückseite So richten Sie den Modem-Router als Router ein an . 1. Schalten Sie alle Netzwerkgeräte einschließlich Computer und Modem- Router aus . Wenn Sie ein Modem verwenden, entfernen Sie es jetzt, da der Modem-Router es ersetzt . -
Seite 10: Verwendung Von Cisco Connect
Cisco Connect bietet Ihnen einen einfachen Weg, Ihren Router und Ihr Netzwerk Anweisungen auf dem Bildschirm . zu verwalten . Mit Cisco Connect können Sie Computer oder Geräte mit dem Router verbinden, ein Gastnetzwerk für Besucher in Ihrem Heimnetzwerk erstellen und die Einstellungen des Routers ändern . Darüber hinaus können Hauptmenü... -
Seite 11: Hauptmenü - Routereinstellungen
Register now to receive special offers and updates(Registrieren Sie sich jetzt und erhalten Sie Sonderangebote und Aktualisierungen): Wählen Sie diese Option, um sich für Sonderangebote und Aktualisierungen von Cisco und Cisco Partnern anzumelden . Router details (Router-Details): Klicken Sie auf diese Option, um weitere Informationen über den Router anzuzeigen . -
Seite 12: Erweiterte Konfiguration
Routers, wenn Sie die erweiterten Einstellungen ändern wollen oder die Software HINWEIS nicht ausgeführt werden kann . Sie können das Dienstprogramm über einen Sie können auch über Cisco Connect auf das browserbasierte Webbrowser auf einem Computer aufrufen, der an den Router angeschlossenen Dienstprogramm zugreifen . -
Seite 13: Einrichtung > Grundlegende Einrichtung
Linksys X-Series Erweiterte Konfiguration Sprache Wenn Sie Einstellungen in einem Fenster ändern, klicken Sie auf Save Settings (Einstellungen speichern), um die Änderungen zu übernehmen, oder klicken Select your language (Sprache auswählen): Wenn Sie eine andere Sprache Sie auf Cancel Changes (Änderungen verwerfen), um Änderungen nicht zu verwenden möchten, wählen Sie diese aus dem Dropdown-Menü... -
Seite 14: Netzwerkeinrichtung
Linksys X-Series Erweiterte Konfiguration Ethernet-Modus IPoA IPoA (IP over ATM) verwendet eine statische IP-Adresse . Wenn Sie den Ethernet-Modus (nur Router) auswählen, stehen folgende Felder RFC 2516 PPPoE zur Verfügung: Einige ISPs mit DSL-Option verwenden PPPoE (Point-to-Point Protocol over Ethernet) zur Herstellung von Internetverbindungen . Bei Verwendung von PPPoE wird Ihre IP-Adresse automatisch bereitgestellt . -
Seite 15: Interneteinrichtung
Linksys X-Series Erweiterte Konfiguration Interneteinrichtung Bei Bedarf verbinden oder Verbindung aufrecht halten Mit den Optionen Connect on Demand (Bei Bedarf verbinden) oder Keep Alive Im Bereich Internet Setup (Internet-Einrichtung) wird der Router für Ihre (Verbindung aufrecht halten) können Sie wählen, ob sich Ihr Router nur bei Internetverbindung konfiguriert . -
Seite 16: Manuelles Einrichten
Linksys X-Series Erweiterte Konfiguration Wireless > Grundlegende Wireless- Manuelles Einrichten Einstellungen Richten Sie in diesem Bildschirm das Wireless-Netzwerk ein . HINWEIS Um mehr über die verschiedenen Felder zu erfahren, klicken Sie auf Help (Hilfe) rechts auf dem Bildschirm . In diesem Fenster werden die grundlegenden Einstellungen für den Wireless- Netzwerkbetrieb festgelegt . - Seite 17 Linksys X-Series Erweiterte Konfiguration Wireless-G Only (Nur Wireless-G): Wenn Ihr Netzwerk ausschließlich Standard Channel (Standardkanal): Wählen Sie den Kanal aus der Dropdown- • Wireless-G-Geräte enthält, wählen Sie die Option Wireless-G Only (Nur Liste für Wireless-B-, Wireless-G- und Wireless-N-Netzwerke (2,4-GHz) . Wenn Wireless-G) aus .
-
Seite 18: Optionen Für Den Sicherheitsmodus
Linksys X-Series Erweiterte Konfiguration Optionen für den Sicherheitsmodus Network Name (SSID) (Netzwerkname (SSID)): Bei der SSID (Service Set Identifier) handelt es sich um den Netzwerknamen, der von allen Geräten im Wireless-Netzwerk verwendet wird . Sie besteht aus maximal HINWEIS 32 alphanumerischen Zeichen . Es wird zwischen Groß- und Kleinschreibung Um mehr über die verschiedenen Felder zu erfahren, klicken Sie auf... - Seite 19 Linksys X-Series Erweiterte Konfiguration WPA2 Personal WPA2/WPA-Enterprise-Gemischt Bei dieser Option wird WPA2/WPA in Kombination mit einem RADIUS-Server HINWEIS verwendet . (Diese Vorgehensweise sollte nur verwendet werden, wenn ein RADIUS-Server mit dem Router verbunden ist .) Wenn Sie WPA2 Personal (WPA-Personal) als Sicherheitsmodus ausgewählt haben, MUSS jedes Gerät in Ihrem Wireless-Netzwerk WPA2 Personal (WPA-...
- Seite 20 Linksys X-Series Erweiterte Konfiguration WPA2-Enterprise WPA-Enterprise Bei dieser Option wird WPA2 in Kombination mit einem RADIUS-Server Bei dieser Option wird WPA in Kombination mit einem RADIUS-Server verwendet . verwendet . (Diese Vorgehensweise sollte nur verwendet werden, wenn ein (Diese Vorgehensweise sollte nur verwendet werden, wenn ein RADIUS-Server RADIUS-Server mit dem Router verbunden ist .)
-
Seite 21: Deaktiviert
Linksys X-Series Erweiterte Konfiguration Encryption (Verschlüsselung): Wählen Sie eine WEP-Verschlüsselungsstufe Encryption (Verschlüsselung): Wählen Sie eine WEP-Verschlüsselungsstufe aus: 64 bits 10 hex digits oder 128-bits 26 hex (64 Bit (10 Hexadezimalziffern)) aus: 64 bits 10 hex digits oder 128-bits 26 hex (64 Bit (10 Hexadezimalziffern)) digits . Der Standardwert ist 64 bits 10 hex digits (128 Bit (26 Hexadezimalziffern)) -
Seite 22: Wi-Fi Protected Setup
Wi-Fi Protected Setup-PIN (Personal Identification Number) verfügt . Aktivität des Wi-Fi Protected Setup-Lichts • Das Cisco-Logo an der oberen Gehäusekante des Routers dient als Indikator für Wi-Fi Protected Setup . • Ist der Wi-Fi Protected Setup-Prozess aktiv, blinkt das Licht langsam . Wenn der Wi-Fi Protected Setup erfolgreich durchgeführt wurde, leuchtet die... -
Seite 23: Wireless > Gastzugriff
Linksys X-Series Erweiterte Konfiguration Wireless > Gastzugriff Enter Router PIN on Client Device (Router-PIN auf dem Clientgerät • eingeben) Verwenden Sie diese Methode, wenn Ihr Clientgerät Sie zur Eingabe der PIN des Router auffordert . Über die Funktion Gastzugriff können Sie Gästen, die Sie zu Hause besuchen kommen, Wireless-Internetzugriff gewähren . -
Seite 24: Anweisungen Für Gäste
Linksys X-Series Erweiterte Konfiguration Change (Ändern) Klicken Sie auf diese Option, um das Gastpasswort zu ändern . Es erscheint das Fenster Change Guest Password (Gastpasswort ändern) . Gastpasswort ändern Enter a new guest password (Geben Sie ein neues Gastpasswort • ein) Geben Sie ein Passwort von 4 bis 32 Zeichen ein . -
Seite 25: Fehlerbehebung
Geräte dann in der folgenden Reihenfolge wieder ein: Sie müssen die Einstellungen auf dem Router ändern. 1. Modem-Router Wireless-Netzwerkeinstellungen können mit Cisco Connect geändert werden . 2. Computer Prüfen Sie die LEDs an der Vorderseite des Modem-Routers . Die Ein/Aus- •... - Seite 26 Sie möchten in Cisco Connect auf das browserbasierte Dienstprogramm zugreifen. Falls Sie hier keine Antworten auf Ihre Fragen erhalten haben, Befolgen Sie diese Schritte, um von Cisco Connect auf das browserbasierte finden Sie im Internet, Linksys.com/support Dienstprogramm zuzugreifen: 1. Öffnen Sie Cisco Connect .
-
Seite 27: Spezifikationen
Linksys X-Series Spezifikationen Spezifikationen X1000 Betriebsbedingungen Abmessungen 180 x 34 x 167 mm Modellname Linksys X1000 Gewicht 285 g Ports DSL, Cable, Ethernet (1-3), Power Netzstrom 12VDC, 1A (Stromanschluss) Betriebstemperatur 0 bis 40°C Switch-Portgeschwindigkeit 10/100 Mbit/s Fast Ethernet Lagertemperatur -20 bis 70°C Tasten On/Off (Ein/Aus), Reset, Wi-Fi Protected Setup™... -
Seite 28: X3500
Linksys X-Series Spezifikationen X3500 Betriebsbedingungen Abmessungen 215 x 40 x 200 mm Modellname Linksys X3500 Gewicht 451 g Ports DSL, Cable, Ethernet (1-4), Power Netzstrom 12VDC, 1,5A (Stromanschluss), USB 2 .0 Betriebstemperatur 0 bis 40°C Switch-Portgeschwindigkeit 10/100/1000 Mbit/s Gigabit Ethernet Lagertemperatur -20 bis 70°C... - Seite 29 Cisco, das Cisco Logo und Linksys sind Marken bzw . eingetragene Marken von Cisco und/oder deren Zweigunternehmen in den USA und anderen Ländern . Eine Liste der eingetragenen Marken von Cisco finden Sie unter www . c isco . c om/go/trademarks . Alle anderen in diesem Dokument genannten Marken sind Eigentum ihrer jeweiligen Rechtsinhaber .
