Knobloch KNOBOX Montageanleitung

MONTAGEANLEITUNG / MOUNTING INSTRUCTIONS
Paketbriefkasten KNOBOX
Parcel mailbox KNOBOX
ALLGEMEINE HINWEISE / GENERAL INFORMATION
Bitte überprüfen Sie die Lieferung vor Beginn der Montage auf Vollständigkeit und einwandfreien Zustand. Bitte beachten Sie: Die Wahl
von geeignetem Montagezubehör für die Befestigung des Sockels mit dem Fundament ist vom Untergrund abhängig und ist nicht Teil des
Lieferumfangs. Fragen Sie bei Bedarf in einem Baumarkt Ihrer Wahl nach geeignetem Befestigungsmaterial speziell für Ihre Bausituation. Die
Paketkasten-Variante mit Funktionskasten ist mit Sicherheitsschrauben ausgestattet, welche nur mit dem Spezialbit Resis-TX 20 gelöst werden
können. / Upon receipt of the delivery and before installation start the contents of the consignment must be checked for any deficiency, transport
damage or any other visible defects. Please note: mounting accessories to attach the base to a foundation are not part of the delivery contents as
different foundations require different fittings. If in doubt please ask for advice in the DIY market of your choice. The parcel box version with function
box is equipped with safety screws which can only be loosened with the special bit Resis-TX.
TIPP! Türen selbst ganz einfach ausrichten! / HINT! Align doors yourself very easily!
Durch den Transport und bei der Montage können sich die Briefkastentüren geringfügig verschieben. Bei Bedarf sind diese ganz einfach durch das
Lösen der Muttern an den Scharnieren, das Ausrichten der Tür und anschließendes Festziehen der Muttern wieder in den korrekten Ausgangs-
zustand zu bringen. / During transport and installation, mailbox doors may move slightly. If necessary, these can be easily restored to their correct
initial position by simply loosening the nuts on the hinges, aligning the door and then tightening the nuts.

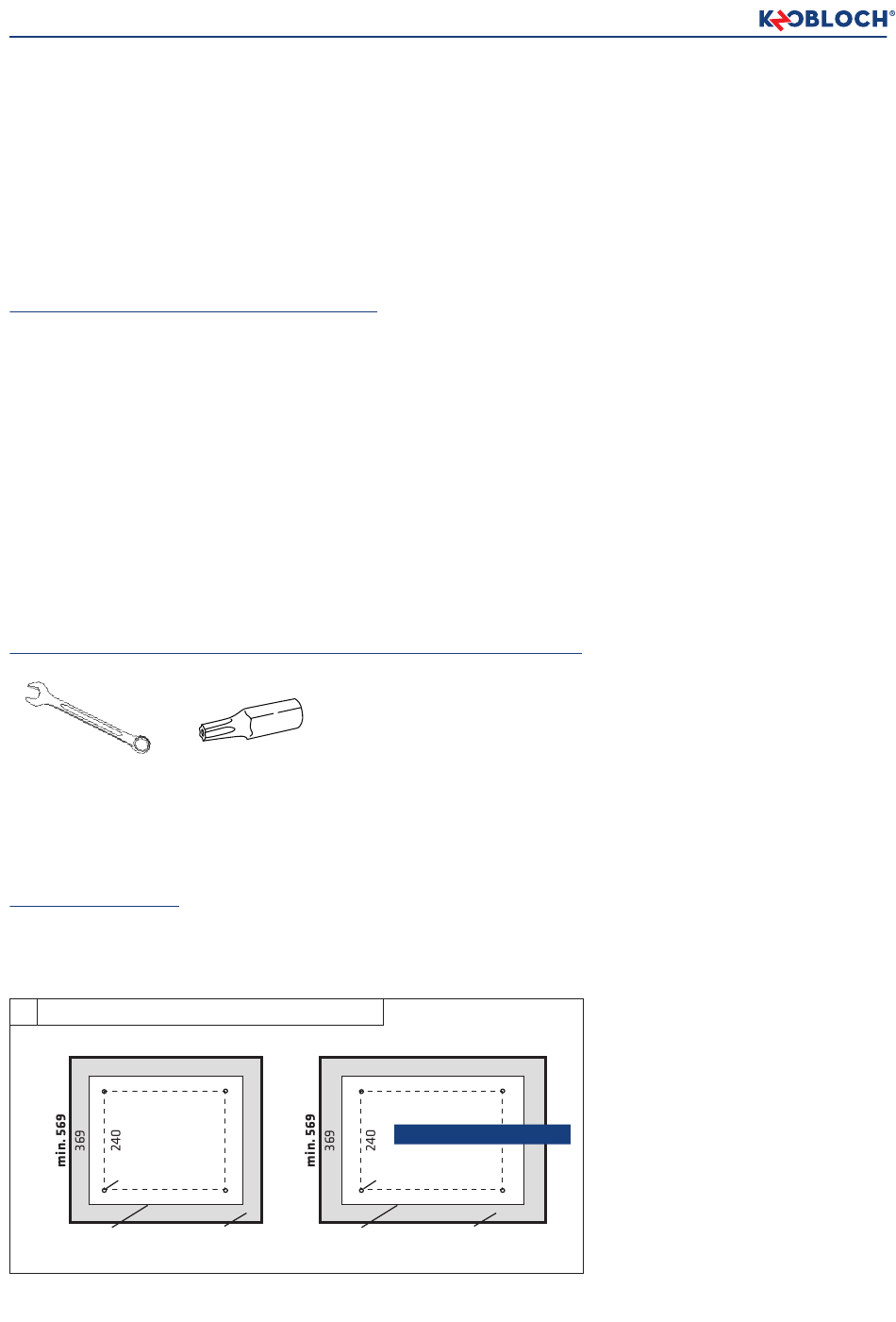

WAS SIE ZUR MONTAGE NOCH BENÖTIGEN / TOOLS REQUIRED FOR MOUNTING
Maul- oder Ringschlüssel
Größe 10 / Wrench or ring
spanner size 10
MONTAGE / MOUNTING
Zur einfacheren Darstellung sind die Türen des Paketkastens nicht abgebildet.
For simplicity of presentation, the doors of the parcel box are not shown.
1 Vorbereitung des Fundaments / foundation preparation
min. 600
400
250
ø 14
Sockel / Fundament /
Base Foundation
Lochbild (Angaben in mm) / hole pattern (figures in mm)
Paketkästen mit Funktionskasten:
Spezialbit Resis-TX 20
Special Resis-TX bit 20
Sockel /
Base
Für die Befestigung des Sockels auf dem
Fundament benötigen Sie — abhängig vom
gewählten Befestigungsmaterial — weiteres
Werkzeug wie bspw. eine Bohrmaschine. /
Depending on the selected fastening material,
you will need additional tools such as a drill for
fastening the base to the foundation.
min. 750
550
400
XL-Ausführung / XL version
ø 14
Fundament /
Foundation
Bereiten Sie gemäß der benötigten Maße das
Fundament für den Paketkasten vor. Achten
Sie darauf, dass der Austritt der Netzzuleitung
aus dem Sockel mittig liegt, sodass diese
problemlos durch die Öffnung des Sockels
geführt werden kann. / Prepare the foundation
for the parcel box according to the required
dimensions, position and fix the base on the
foundation. Make sure that the exit of the pow-
er cord from the base is centered so that it can
be easily fed through the opening of the base.
38841-005
