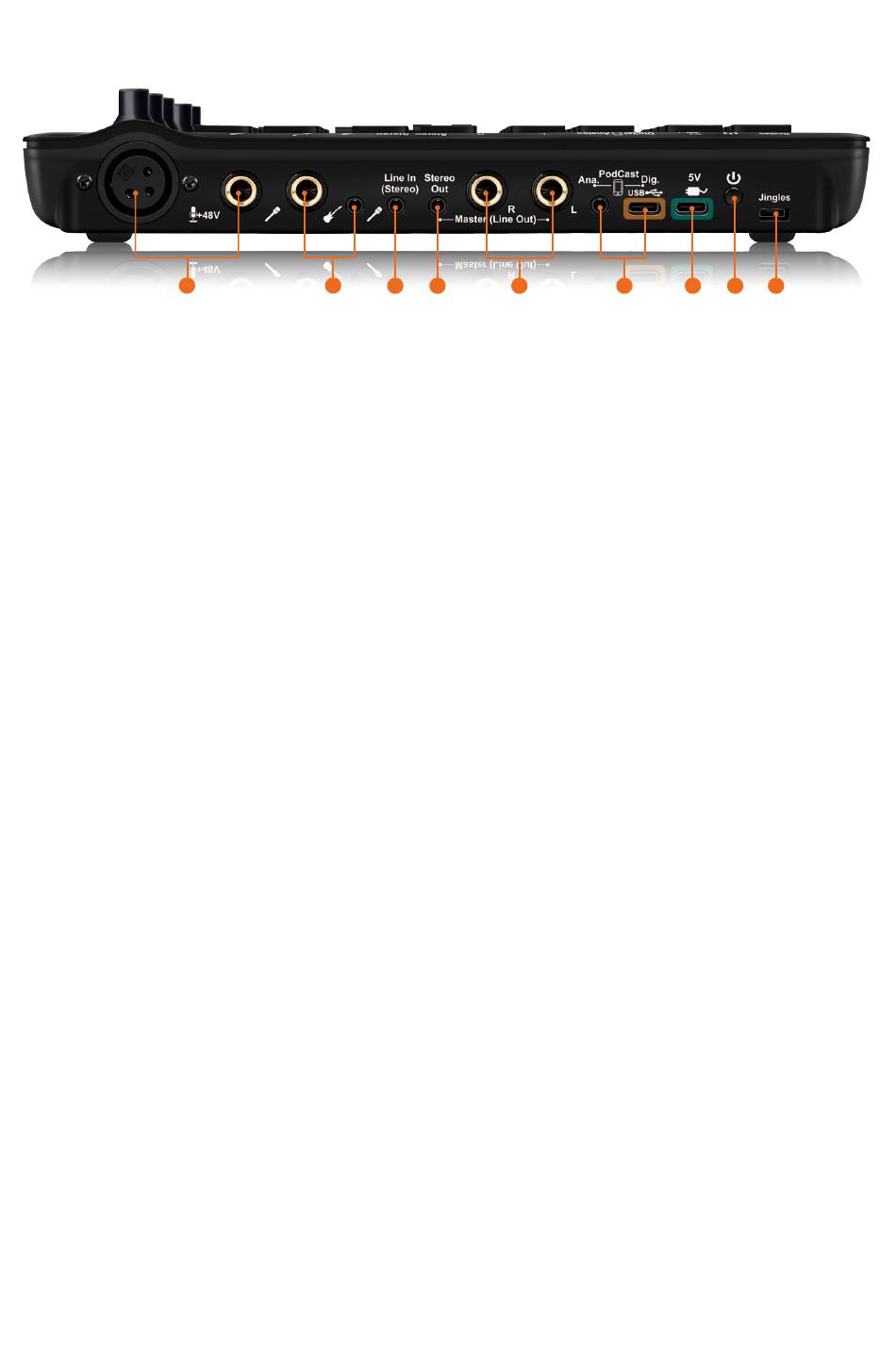

1. Mikrofoneingang Ch.1

XLR-Anschluss für Kondensatormikrofone und eine 6,35-mm-Klinkenbuchse für
den Anschluss dynamischer Mikrofone.
2. Mikrofoneingang Ch.2

6,35-mm-Buchse für den Anschluss eines Instruments, z. B. einer Gitarre
und eine 3,5-mm-Mono-Klinkenbuchse für den Anschluss eines dynamischen
Mikrofons.
3. 3,5-mm-TRS-Eingangsanschlüsse (Line-Eingang)

Unsymmetrische Analogeingänge mit 3,5-mm-Klinkenbuchsen bei -10 dB Line-
Pegel.
4. 3,5 mm TRS-Ausgangsanschlüsse (Line-Ausgang L/R)

Unsymmetrische analoge Ausgänge mit 3,5-mm-Klinkenbuchsen bei +6 dBU
Line-Pegel.
5. 6,35-mm-Line-Ausgänge L/R

Unsymmetrische analoge Ausgänge mit 6,35-mm-Standard-Klinkenbuchsen bei
+6 dBU Line-Pegel.
6. OTG-Anschlüsse (analog und digital)

Analog - 3,5-mm-TRRS-Smartphone-Anschlussbuchse. Verbinden Sie diese
Buchse mit dem mitgelieferten Kabel mit der Headset-Eingangsbuchse
Ihres Smartphones.



Digital - USB 2.0-kompatibler Anschluss (Type-C)

Schließen Sie ihn mit dem mitgelieferten USB-Kabel an den USB-
Anschluss Ihres Mac/PC an. Wenn Sie eine Live-Streaming-
Anwendung ausführen, schließen Sie ein OTG-Kabel an, mit dem Sie
eine Verbindung zu Ihrem Smartphone herstellen können.
7. 5-V-Ladeanschluss (Type-C)

Schließen Sie zum Aufladen des internen Akkus der Live-Konsole ein Standard-
Type-C-Kabel an.
