Montageanleitung für rMIX DN25, DN25s, DN32 3x4+ R, R 35
4
X
X
X
X
5

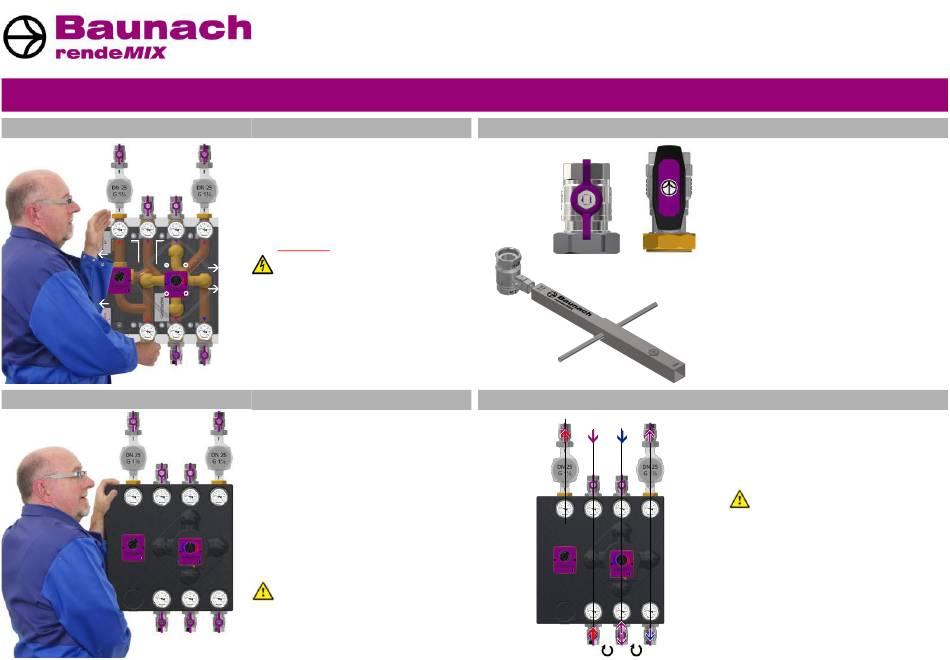

Elektrische Leitungsführung
Der passende Inbus-Schlüssel zur Mon-
tage des Stellmotors befindet sich im
Boden der Isolierschale. Die detaillierte
Montageanleitung des Stellmotors ent-
nehmen Sie bitte dessen Verpackung.
Die Synchronisation des Motors und des
Mischers wird außerdem noch auf einem
Aufkleber in der Isolierschale dargestellt.
X
ACHTUNG: Keinesfalls Elektroleitun-
gen durch die Bohrungen (rote X) in der
Montageschiene führen!
Zur Durchführung der Elektroleitungen
befinden sich je zwei Nuten am rechten
und linken Rand (weiße Pfeile) sowie
vier Löcher im Boden (weiße Kreise) der
X
Isolierschale.
Thermometer und Isolierschale
Die Thermometer werden jetzt in die
aufgelöteten Hülsen eingesteckt und
ausgerichtet.
Notfalls können die Zungen der Hülse
mit einer Spitzzange nachgespannt wer-
den.
Beim Schließen der Isolierschale achten
Sie bitte darauf, dass die Elektroleitun-
gen einwandfrei in den dafür vorgesehe-
nen Nuten liegen.
Der Deckel der Isolierschale muss ohne
Demontage der Stellmotoren abnehmbar
bleiben!
6
7
3
4
6
5
M1
M2
Z1
Z2
R
1
R
7
2
HG Baunach GmbH & Co. KG
www.baunach.net
+49 (0) 24 33 / 970 - 210
rMIX_DN25_3x4+_R_MAL-DE_2022-01-03-PRNT-JB.pub
Kugelhahn-Betätigung
Kugelhähne
mit
T-Griff
sollten nur per Hand betätigt werden!
Zur Betätigung der Kugelhähne DN32
mit Vierkantantrieb verw enden Sie
den optional erhältlichen Vierkantschlüs-
sel (Art.-Nr.: 000 616), alternativ eine
Armaturenzange.
Befüllungs-Hinweis
Aufgrund der eingebauten RV-Patronen
muss in Strömungsrichtung (P feile)
befüllt
werden!
Alle
Heizk reis-
Ventile und Kugelhähne öffnen! Beide
Stellmotoren in Mittelstellung bringen!
Unmittelbar nach Befüllung alle Verbin-
dungen auf Dichtigkeit kontrollieren!
Bei weiteren Fragen steht Ihnen werk-
tags von 8 Uhr - 17 Uhr unser Kunden-
dienst unter +49 (0) 24 33 / 970 - 210
zur Verfügung.
