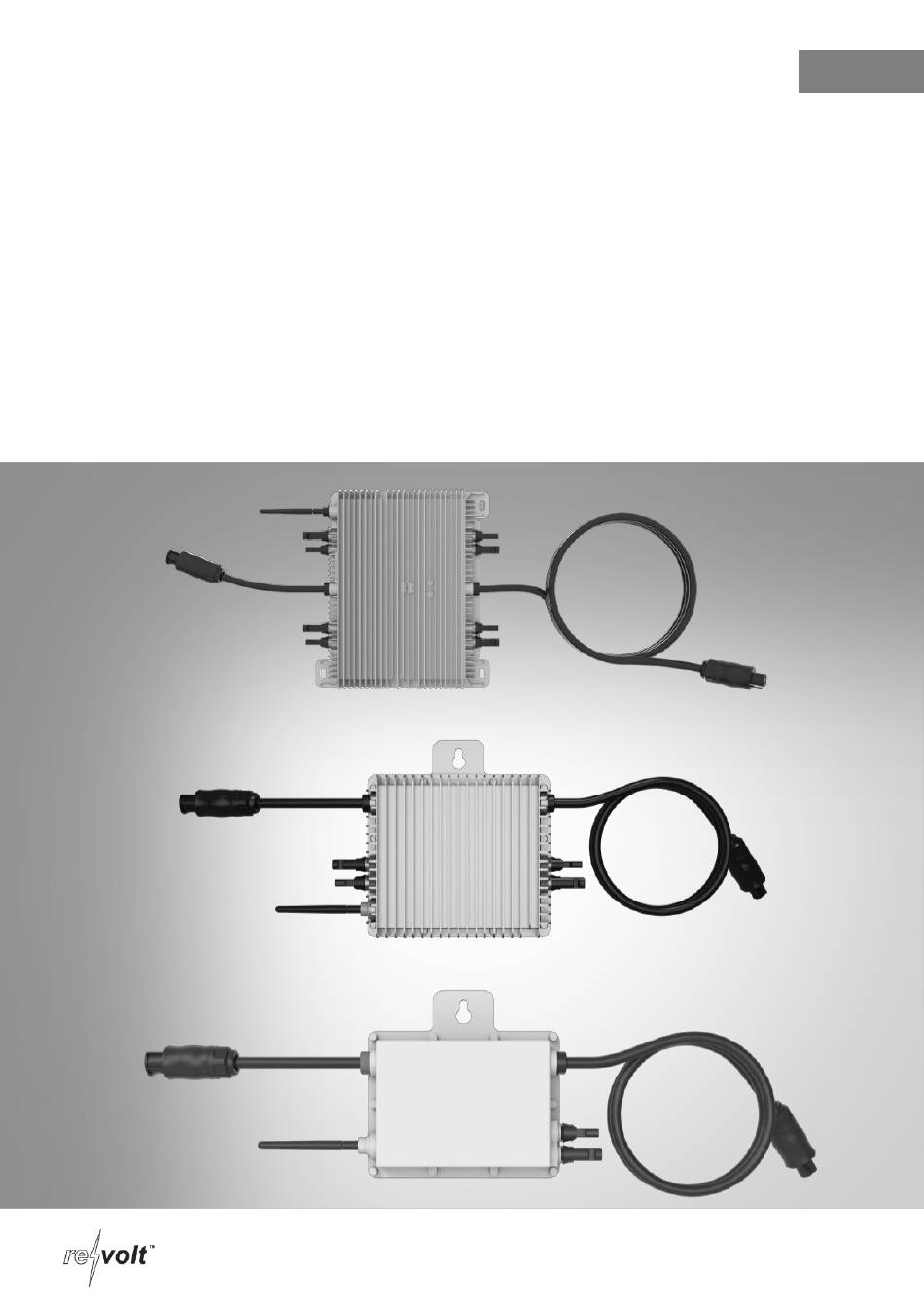

- Seite 1 WLAN-Mikroinverter VDE-zertifiziert, IP67, App Bedienungsanleitung ZX-3134-675 ZX-3135-675 ZX-3136-675...
-
Seite 2: Inhaltsverzeichnis
3.5 Mikroinverter mit Photovoltaik-Modul verbinden ........... 17 Verwendung ........................18 App ............................ 19 1. Photovoltaik-Anlage erstellen und Mikroinverter hinzufügen ........19 2. Netzwerk konfigurieren ....................20 2. Verwendung ....................... 23 Problemlösungen ......................23 1. Status-Anzeige und Fehler-Meldungen ..............23 revolt – www.revolt-power.de... - Seite 3 ZX-3136 .......................... 32 GPL-Lizenztext ......................... 33 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.revolt-power.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. revolt ‒ www.revolt-power.de...
-
Seite 4: Ihr Neuer Wlan-Mikroinverter
Zum Betrieb benötigen Sie eine App, die eine Verbindung zwischen Ihrem WLAN-Mikroin- verter und Ihrem Mobilgerät herstellen kann. Wir empfehlen hierzu die kostenlose App Solarman smart. Produktvarianten • ZX-3134: 300 Watt • ZX-3135: 600 Watt • ZX-3136: 1.300 Watt revolt – www.revolt-power.de... -
Seite 5: Wichtige Hinweise Zu Beginn
Netzbetreiber erfolgen! Wenden Sie sich daher an einen Elektrofach- betrieb, wenn Ihre Installation 600 W überschreitet! Erklärung der verwendeten Bildzeichen Lesen Sie die Bedienungsanleitung. Lesen Sie die Bedienungsanleitung Vorsicht Stromschlaggefahr. Achtung, heiße Oberfläche Warnung revolt ‒ www.revolt-power.de... -
Seite 6: Sicherheitshinweise
• Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten. • Technische Änderungen und Irrtümer vorbehalten! Vorsicht Stromschlaggefahr! • Beim Betrieb dieses Gerätes stehen bestimmte Geräteteile unter gefährlicher Spannung, die zu schweren Körperverletzungen oder zum Tod führen können. Befolgen Sie daher revolt – www.revolt-power.de... -
Seite 7: Bestimmungsgemäße Verwendung
• Der elektrische Anschluss an die zentrale Haustechnik darf nur von einer konzessionier- ten Elektrofachkraft durchgeführt werden. • Verbinden Sie den Mikroinverter erst dann mit dem Betreibernetz, wenn Sie den Installa- tionsprozess vollständig umgesetzt haben und die Bestätigung / Zulassung des Elektrizi- tätsnetzbetreibers erhalten haben. revolt ‒ www.revolt-power.de... -
Seite 8: Vorsichtmaßnahmen Bei Der Installation
Geräte, Systeme und Stromkreise mit Strom zu versorgen, zu erden und anzu- bringen entsprechend bestehender Sicherheitsverfahren. Der Inverter, Zubehör und ange- schlossene Systeme dürfen nur von qualifiziertem Personal in Betrieb genommen und be- trieben werden. revolt – www.revolt-power.de... -
Seite 9: Wichtige Hinweise Zur Entsorgung
Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich die Produkte ZX-3134-675, ZX-3135-675 und ZX- 3136-675 in Übereinstimmung mit der KE: RoHS-Richtlinie 2011/65/EU + (EU)2015/863, der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU, der Funkanla- gen-Richtlinie 2014/53/EU befinden. -

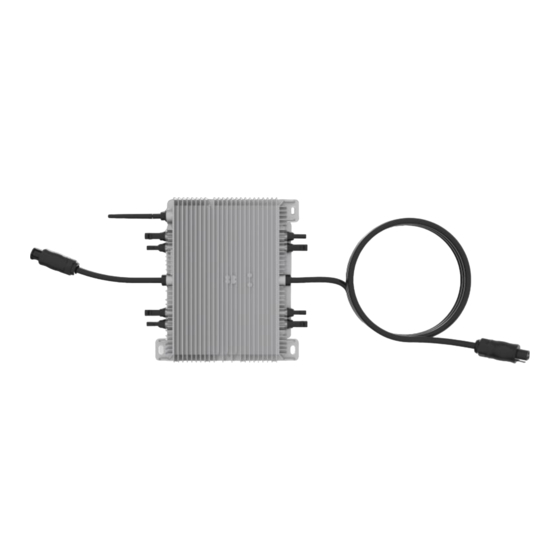

Seite 10: Produktdetails
Produktdetails ZX-3134 1. Betteri-Buchse 4. MC4-Anschluss 2. WLAN-Antenne 5. Betteri-Stecker 3. Befestigungs-Öse ZX-3135 1. Betteri-Buchse 4. MC4-Anschluss 2. WLAN-Antenne 5. Betteri-Stecker 3. Befestigungs-Öse revolt – www.revolt-power.de... -
Seite 11: Zx-3136
ZX-3136 1. Betteri-Buchse 4. MC4-Anschluss 2. WLAN-Antenne 5. Betteri-Stecker 3. Befestigungs-Öse revolt ‒ www.revolt-power.de... -
Seite 12: Inbetriebnahme
Überprüfen Sie, dass die Spannungs- und die Stromstärke-Spezifikationen Ihres Photovoltaik-Modules zu denen des Mikroinverters passen. ACHTUNG! Der Gleichstrom-Betriebsspannungs-Bereich des Photovoltaik-Modules muss mit dem erlaubten Eingangsspannungs-Bereich des Mikroinverters zusammenpassen. ACHTUNG! Die maximale Leerlaufspannung des Photovoltaik-Modules darf nicht die aufgeführte maximale Eingangsspannung des Inverters überschreiten. revolt – www.revolt-power.de... - Seite 13 ACHTUNG! Verbinden Sie unter keinen Umständen den Gleichstrom-Eingang, wenn der Wechselstrom-Anschluss nicht verbunden ist. ACHTUNG! Bitte installieren Sie Trennschaltgeräte auf der Wechselstrom-Seite des Mikroinverters ACHTUNG! Es wird dringend empfohlen, Überspannungsschutzgeräte in der entspre- chenden Zählerbox zu installieren. revolt ‒ www.revolt-power.de...
-
Seite 14: Verteilerkasten Für Wechselstrom-Zweigstromkreis Installieren
1. Markieren Sie den Ort des Mikroinverters am Regalsystem bzw. am Modulrahmen. Be- achten Sie dabei die Lage des Verteilerkastens des Photovoltaik-Moduls und andere Hindernisse. 2. Bringen Sie den Mikroinverter an der markierten Stelle mit geeignetem Material an. revolt – www.revolt-power.de... - Seite 15 NICHT so an, dass er Sonne, Regen oder Schnee ausgesetzt ist. Bringen Sie ihn NICHT in Lücken zwischen den Modulen an. Lassen Sie einen Mindest- abstand von 1,5 cm zwischen dem über ihm liegenden Photovoltaik-Modul und dem Mikroinverter, um einen ordnungsgemäßen Luftstrom zu ermögli- chen. revolt ‒ www.revolt-power.de...
-
Seite 16: Mikroinverter Parallel Verbinden
Schalten Sie nicht mehr Mikroinverter zusammen als für jeden Wechsel- strom-Zweigstromkreis zugelassen ist (siehe technische Daten). ZX-3134, ZX3135 ZX-3136 Um die Mikroinverter miteinander zu verbinden, verbinden Sie den männlichen Wechsel- strom-Anschluss des Mikroinverters mit dem weiblichen Anschluss. Die Wechselstrom- Schnittstelle sieht wie folgt aus: revolt – www.revolt-power.de... -
Seite 17: Schutzkappe Am Ende Des Wechselstrom-Kabels Installieren
Wechselstrom-Kabel bereits eingesteckt sind, sofort rot blinken und inner- halb der eingestellten Zeit (standardmäßig 60 Sekunden) mit der Arbeit beginnen. Sind die Wechselstrom-Kabel nicht eingesteckt, blinkt die rote LED 3x schnell und wiederholt das nach einer Sekunde, bis die Wechselstrom-Kabel eingesteckt sind. revolt ‒ www.revolt-power.de... -
Seite 18: Verwendung
Leistungsmesser gemessen werden. Diese Leistung ist Blindleistung, kein Verbrauch aus dem Versorgungsnetz. HINWEIS: Ist das WLAN-Signal in der Umgebung des Mikroinverters schwach, ist es nötig einen WLAN-Signalverstärker an einer geeigneten Stelle zwischen dem Router und dem Mikroinverter hinzuzufügen. revolt – www.revolt-power.de... -
Seite 19: App
1. Laden Sie sich die App 'Solarman smart' aus dem Play-Store (Android) oder dem App- Store (iOs) herunter und erstellen Sie einen Account. 2. Tippen Sie auf Add Now und geben Sie die entsprechenden Daten zu Ihrer Photovol- taik-Anlage ein. revolt ‒ www.revolt-power.de... -
Seite 20: Netzwerk Konfigurieren
3. Stellen Sie sicher, dass Ihr Mobilgerät mit dem gewünschten WLAN-Netzwerk verbun- den ist, und tippen Sie auf Start. HINWEIS: 5G-Netzwerke werden nicht unterstützt. Auch Sonderzeichen (z.B. , ; = " `) im Passwort oder Router-Namen werden nicht unterstützt. revolt – www.revolt-power.de... - Seite 21 Netzwerk. Die X stehen für die entsprechende SN-Nummer des Mikroinverters. HINWEIS: Die SN-Nummer finden Sie auf der Rückseite des Mikroinverters. 5. Geben Sie als Passwort 12345678 ein 6. Kehren Sie nach erfolgreicher Verbindung mit dem AP-Netzwerk zur App Solarman smart zurück. revolt ‒ www.revolt-power.de...
- Seite 22 7. Warten Sie einen Augenblick, bis die Konfiguration abgeschlossen ist. Tippen Sie dann auf Done. HINWEIS: Es dauert ca. 10 Minuten, bis der Mikroinverter Daten an die App überträgt. revolt – www.revolt-power.de...
-
Seite 23: Verwendung
Viermaliges rotes Blinken zeigt an, dass der Mikroinverter einen schluss-Detektor- Fehler des Erdschluss-Detektor-Unterbrechers im Photovoltaik- Unterbrechers System erkannt hat. Bis dieser Fehler behoben wurde, blinkt die LED viermal rot. Andere Fehler Alle anderen Fehler können per App gemeldet werden. revolt ‒ www.revolt-power.de... -
Seite 24: Problemlösungen Für Nicht Funktionierende Mikroinverter
Bereich befindet, wie er in den technischen Daten hinterlegt ist. 7. Besteht das Problem weiterhin, kontaktieren Sie bitte den technischen Kundenservice. ACHTUNG! Versuchen Sie nicht den Mikroinverter zu reparieren. Schlagen die Schritte zur Lösung von Mikroinverter-Problemen fehl, kontaktieren Sie bitte den technischen Kundenservice. revolt – www.revolt-power.de... -
Seite 25: Fehlerhaften Mikroinverter Ersetzen
• Konsultieren Sie einen Händler oder einen erfahrenen Radio- und TV-Techniker. HINWEIS: Veränderungen und Modifizierungen, die nicht ausdrücklich von der für die Ord- nungsmäßigkeit verantwortlichen Partei genehmigt sind, können die Berechtigung des Nutzers, das Gerät zu betreiben, ungültig machen. revolt ‒ www.revolt-power.de... -
Seite 26: Schaltpläne
Schaltpläne 1. ZX-3134, ZX-3135: dreiphasig revolt – www.revolt-power.de... -
Seite 27: Zx-3134, Zx-3135: Einphasig
2. ZX-3134, ZX-3135: einphasig revolt ‒ www.revolt-power.de... -
Seite 28: Zx-3136: Dreiphasig
3. ZX-3136: dreiphasig revolt – www.revolt-power.de... -
Seite 29: Zx-3136: Einphasig
4. ZX-3136: einphasig revolt ‒ www.revolt-power.de... -
Seite 30: Technische Daten
96,5 % Betriebstemperatur-Bereich Umgebungstemperatur: -40°C ~ +65°C Schutzklasse 1, Schutzleiter IP67, Schutz gegen zeitweiliges Untertau- Schutzart chen Max. 17 Einheiten pro Zweig, ACHTUNG: Max. Parallelschaltung Beschränkungen/Rechtsvorschriften beachten Maße 189 x 184 x 31 mm Gewicht 2.300 g revolt – www.revolt-power.de... -
Seite 31: Zx-3135
96,5 % Betriebstemperatur-Bereich Umgebungstemperatur: -40°C ~ +65°C Schutzklasse 1, Schutzleiter IP67, Schutz gegen zeitweiliges Untertau- Schutzart chen Max. 8 Einheiten pro Zweig, ACHTUNG: Max. Parallelschaltung Beschränkungen/Rechtsvorschriften beachten Maße 229 x 212 x 40 mm Gewicht 3.500 g revolt ‒ www.revolt-power.de... -
Seite 32: Zx-3136
96,5 % Betriebstemperatur-Bereich Umgebungstemperatur: -40°C ~ +65°C Schutzklasse 1, Schutzleiter IP67, Schutz gegen zeitweiliges Untertau- Schutzart chen Max. 4 Einheiten pro Zweig, ACHTUNG: Max. Parallelschaltung Beschränkungen/Rechtsvorschriften beachten Maße 300 x 267 x 43 mm Gewicht 5.200 g revolt – www.revolt-power.de... -
Seite 33: Gpl-Lizenztext
And you must show them these terms so they know their rights. We protect your rights with two steps: (1) copyright the software, and (2) offer you this li- cense which gives you legal permission to copy, distribute and/or modify the software. revolt ‒ www.revolt-power.de... - Seite 40 Kundenservice: DE: +49(0)7631–360–350 CH: +41(0)848–223–300 FR: +33(0)388–580–202 PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 – 09.12.2021 – CR//RM revolt – www.revolt-power.de...
