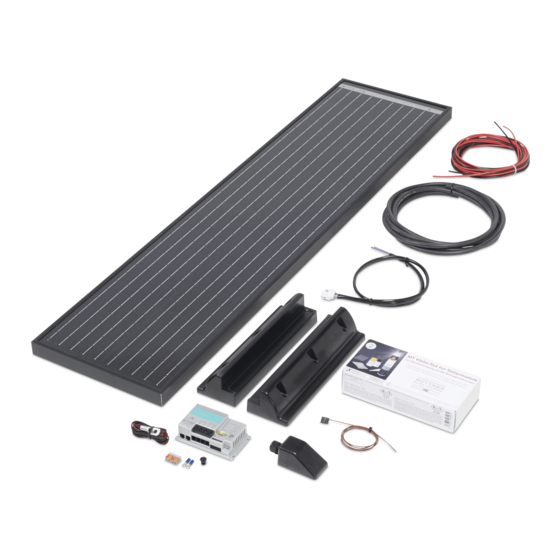

Dometic MT75MCSlim Montage- Und Bedienungsanleitung
Solar-komplettanlage
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
POWER & CONTROL
BLACK LINE KITS
MT75MCSlim, MT150-2MCSlim, MT80MC, MT160-2MC, MT110MC, MT220-2MC,
MT130MC, MT260-2MC, MT170MC, MT340-2MC
Solar system
EN
Installation and Operating Manual. . . . . . . . 8
Solar-Komplettanlage
DE
Montage- und Bedienungsanleitung . . . . . 18
Système solaire
FR
Instructions de montage
et de service . . . . . . . . . . . . . . . . . . . . . . . . .29
Impianto solare
IT
Istruzioni di montaggio e d'uso . . . . . . . . .40
Zonnesysteem
NL
Montagehandleiding en
gebruiksaanwijzing . . . . . . . . . . . . . . . . . . . 51
Solcellesystemet
DA
Monterings- og betjeningsvejledning . . . . 61
Solenergisystemet
SV
Monterings- och bruksanvisning . . . . . . . . 71
Solcelleanlegget
NO
Monterings- og bruksanvisning . . . . . . . . . 81
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Dometic MT75MCSlim
Inhaltszusammenfassung für Dometic MT75MCSlim
- Seite 1 POWER & CONTROL BLACK LINE KITS MT75MCSlim, MT150-2MCSlim, MT80MC, MT160-2MC, MT110MC, MT220-2MC, MT130MC, MT260-2MC, MT170MC, MT340-2MC Solar system Solenergisystemet Installation and Operating Manual..8 Monterings- och bruksanvisning ..71...
- Seite 3 1 3 5 MT 75 MC Slim 1 4 7 4445103705...
- Seite 4 1 0 5 MT 80 MC 1 1 7 1 2 1 MT 110 MC 1 3 3 1 4 1 MT 130 MC 1 5 3 1 4 8 MT 170 MC 1 6 0 4445103705...
- Seite 5 10 min − 2 h 30 min − 24 h Activator Primer Activator Primer 10 min − 2 h 11 mm 2,5 mm 4445103705...
- Seite 6 2 mm 2 mm Ø 4 4445103705...
- Seite 7 48 h 20° 12 h Rouge Rosso Rood Rød Röd Rød Black Schwarz Noir Nero Zwart Sort Svart Svart Blue Blau Bleu Blauw Blå Blå Blå 4445103705...
-
Seite 18: Erläuterung Der Symbole
Produkthandbuch, einschließlich der Anweisungen, Richtlinien und Warn- gen nicht befolgt werden. hinweise, sowie die zugehörige Dokumentation können Änderungen und Aktualisierungen unterliegen. Aktuelle Produktinformationen finden Sie unter documents.dometic.com. ACHTUNG! Kennzeichnet eine Situation, die zu Sach- Inhalt schäden führen kann, wenn die jeweili- gen Anweisungen nicht befolgt werden. - Seite 19 • Installation und Deinstallation der Solaranlage • Achten Sie darauf, dass die Plus- und Minuspole dürfen nur durch qualifiziertes Personal erfol- niemals miteinander in Kontakt kommen. gen. • Treten Sie nicht auf die Solarmodule und lehnen • Wenn Komponenten der Solaranlage sichtbare Sie sich nicht daran.
-
Seite 20: Sicherheit Beim Betrieb Des Gerätes
Sicherheit beim elektrischen Anschluss Sicherheit beim Betrieb des Gerätes des Geräts GEFAHR! Nichtbeachtung dieser Warnungen führt zum Tod oder WARNUNG! Nichtbeachtung dieser schwerer Verletzung. Warnungen kann zum Tod oder schwerer Verletzung führen. Gefahr durch Stromschlag Gefahr durch Stromschlag • Fassen Sie nie mit bloßen Händen an blanke Lei- tungen. -
Seite 21: Zubehör
Pos. in Pos. in Abb. 1, Abb. 1, Bezeichnung Anz. Bezeichnung Anz. Seite 3 Seite 3 Solarladeregler Schraube AW20-A2-3,9X32 Klebeset – Montage- und Bedienungsanlei- tung für den Solarladeregler Kabel für den Außenbereich (2 x 2,5 mm²) Zubehör Kabel für den Innenbereich Als Zubehör erhältlich (nicht im Lieferumfang ent- (2 x 4 mm²) halten):... -
Seite 22: Technische Beschreibung
Feuchtigkeit in beschriebenen Zwecke die Abzweigdose oder durch das Dach eindringen kann. Dometic behält sich das Recht vor, das Erschei- nungsbild des Produkts und dessen technische Montageort Daten zu ändern. Beachten Sie bei der Wahl des Montageortes Fol-... - Seite 23 Montage- und Bedie- • Dichten Sie den nicht verwendeten Kabelaus- nungsanleitung oder online unter gang an der Abzweigdose (1) mit dem Blindste- https://documents.dometic.com/ cker (2) ab. ?object_id=83055 • Verwenden Sie nur die äußeren Klemmen an der Beachten Sie auch die Hinweise und Abzweigdose.
-
Seite 24: Betrieb
Betrieb Reinigung und Pflege Beachten Sie für eine optimale Nutzung der Solar- WARNUNG! Gefahr durch Strom- anlage Folgendes: schlag • Die Solaranlage erzeugt je nach Menge an Son- Gebrochenes Solarmodulglas kann nenlicht während des Tages unterschiedliche einen Stromschlag oder Brand verursa- chen. -
Seite 25: Fehlersuche Und Fehlerbehebung
Fehlersuche und Fehlerbehebung Störung Mögliche Ursache Lösungsvorschlag ➤ Prüfen Sie stromführende Kabel auf Iso- Die Solaranlage funktioniert nicht Isolationsmängel, Brüche oder lationsmängel, Brüche oder lose Ver- (keine Leistungsabgabe). lose Verbindungen an den strom- bindungen. führenden Kabeln. ➤ Ziehen Sie die Sicherung des Solarlade- reglers heraus und prüfen Sie die Span- nung (VoC) des Solarmoduls am Solarladeregler. -
Seite 26: Garantie
Garantie Entsorgung Es gilt die gesetzliche Gewährleistungsfrist. Sollte Recycling von Verpackungsmaterial das Produkt defekt sein, wenden Sie sich bitte an ➤ Geben Sie das Verpackungsmaterial mög- Ihren Fachhändler oder die Niederlassung des lichst in den entsprechenden Recycling- Herstellers in Ihrem Land (siehe dome- Müll. -
Seite 27: Technische Daten
Technische Daten Solaranlage MT 75 MC Slim MT 150-2 MC Slim MT 80 MC MT 160-2 MC Nennleistung (Wp) Tagesleistung (Wh/Tag) Abmessungen (B x T x H) 1470 x 335 x 66 mm 2x MT 75 MC Slim 1170 x 450 x 66 mm 2x MT 80 MC Solarmodul MT SM 75 MC Slim... - Seite 28 Die Spezifikationen werden unter den Standardtestbedingungen von STC erhalten (STC: Strahlungsin- tensität 1000 W/m², Modultemperatur 25 °C, AM 1,5). Solarladeregler Detaillierte Informationen zu den technischen Daten des Solarladereglers finden Sie in der beiliegenden Montage- und Bedienungsanleitung oder online unter https://documents.dometic.com/?object_id=83055 4445103705...
