- Seite 1 LYNK FÜ SS E F Ü R G R Y D Dein Möbelstück wird ähnlich aussehen wie dieses.
- Seite 2 101.173.01 101.174.00 101.174.01 P101 P102 6 x 20 10 x 20 Schraube 10 x 20 mm Schraube 6 x 20 mm LYNK Füß LYNK Füß 901.101.55 901.101.54 101.181.xx, 101.482.xx 3,5 x 25 Unterlegscheibe Abstandshülse Schraube 3,5 x 25 mm 902.100.13 902.100.15...
- Seite 3 Schraube 3 x 10 mm 901.100.04 901.100.05 P105 8 x 14 ø20 ø10 Schraube 8 x 14 mm Stützfuß Runder Filzgleiter ø20 Runder Filzgleiter ø10 902.100.21 101.167.xx 902.100.18 901.551.09 Unterboden Seitenwände außen Seitenwände innen 101.171-172.xx, 101.441-442.xx 101.100-105.xx, 101.400-406.xx 101.106-111.xx, 101.407-413.xx LYNK Füße...
- Seite 4 881.101.19 Generell gilt: Die einseitigen Metallplatten gehören zu den Seitenwänden außen und werden mit dem LYNK Fußgestell verbunden. Die doppelseitigen Metallplatten gehören zu den Seitenwänden innen und werden für die Stabilität mit dem Stützfuß verbunden. BEACHTE: Du musst pro Seitenwand innen einen Stützfuß anbringen, andernfalls kann die Stabilität nicht gewährleistet werden.
- Seite 5 GRYD Anleitung 881.101.19 Schau dir links die Beispieldesigns an und wie die dazugehörigen Fußkonstruktionen rechts aussehen. Wähle das Design, das deinem am ähnlichsten ist und bau deine Fußkonstruktion entsprechend zusammen. LYNK Füße...
- Seite 6 GRYD Anleitung 881.101.19 1 1 1 8x14 Bereite die Anbringung des LYNK Fußes unter der äußeren Seitenwand vor: Verbinde eine einseitige Platte P2 mit zwei Streben von P3 oder P4 (abhängig vom Design) mit der Schraube P7. Beachte die obige Zeichnung: Bring die Platte von der richtigen Seite an.
- Seite 7 Bereite das Anbringen des Stützfußes unter der inneren Seitenwand vor: Verbinde eine zweiseitige Platte P1 mit zwei Streben von P3 oder P4 (abhängig vom Design) mit der Schraube P7. Beachte die obige Zeichnung: Bring die Platte von der richtigen Seite an. LYNK Füße...

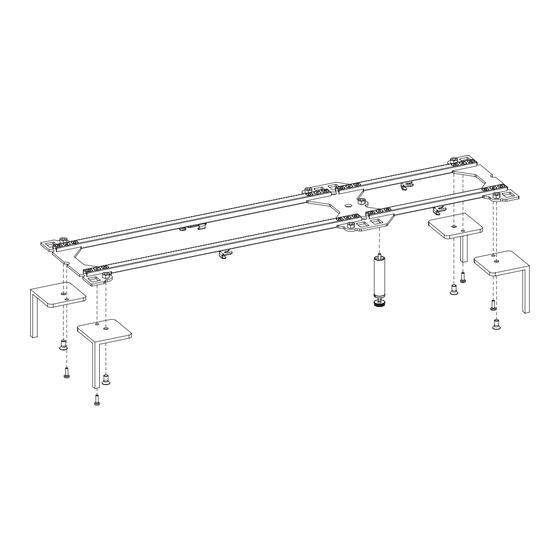

- Seite 8 10x20 6x20 Verbinde den LYNK Fuß P97 & 98 mit den Streben P3/P4 mithilfe der Schraube P101 (10x20 mm) und P102 (6x20 mm). Um deinen Boden vor Kratzern zu schützen, bringe die Gleiter (P105) an den LYNK Füßen (P97 & P98).
- Seite 9 BEACHTE: Idealerweise der Stützfuß wird auf der hinteren Seite des Möbels angebracht. Allerdings abhängig von den Anforderungen (Stabilität, Bodenhöhe) es kann vorne oder in der Mitte liegen. BEACHTE: Wiederhole den Schritt für alle Stützfüße (abhängig von der Anzahl der inneren Seitenwände deines Designs). LYNK Füße...
- Seite 10 Möbels. BEACHTE: Stelle sicher, dass das Scharnier wie in A oben gezeigt positioniert ist. Richte das Möbel mithilfe der Stützfüße wie oben beschrieben aus. Dieser Schritt ist besonders wichtig, da er das Möbel davon hindert, durchzubiegen. 10 LYNK Füße...
- Seite 11 Design an, um die übrigen Träger zu verteilen. Sie gehören überall dort hin, wo ein Boden sein soll. Bitte halte dich hierfür an den Hinweis ‘Vergiss nicht, zu messen’ auf S. 10 der Einleitung und platziere die Böden immer genau dort, wo sie benötigt werden. LYNK Füße...
- Seite 12 GRYD Anleitung 881.101.19 3,5x25 Bring mit Schraube P12 (3,5 x 25 mm) Abstandhalter P11 und Plättchen P10 an die Unterböden P25 an. 12 LYNK Füße...
- Seite 13 GRYD Anleitung 881.101.19 Stecke jetzt die ersten beiden Seitenwände in ihre Metallplatten: Die Seitenwände außen kommen in das Ende der einseitigen Platte P2 und die Seitenwand innen in die Mitte der doppelseitigen Platte P1. LYNK Füße...
- Seite 14 GRYD Anleitung 881.101.19 Platziere mit einer zweiten Person die Unterböden P25 auf der Plattform, in dem du sie zwischen die Seitenwände P34/P35 setzt. 14 LYNK Füße...
- Seite 15 GRYD Anleitung 881.101.19 Schraube die Seitenwände P34/P35 an die Unterböden, und drehe das Scharnier unter dem Unterboden, um die Schienen mit dem Boden zu verbinden. Du solltest es klicken hören, sobald das Scharnier eingerastet ist. LYNK Füße...
- Seite 16 Seite deines Möbels mit ihrer Platte (Schritt 9), bringe den Unterboden zwischen ihnen an (Schritt 10) und verbinde den Unterboden mit den Schienen (Schritt 11). Wiederhole die Schritte 11 bis 13 von Seitenwand zu Seitenwand, bis du die rechte Seitenwand außen erreicht hast. 16 LYNK Füße...
