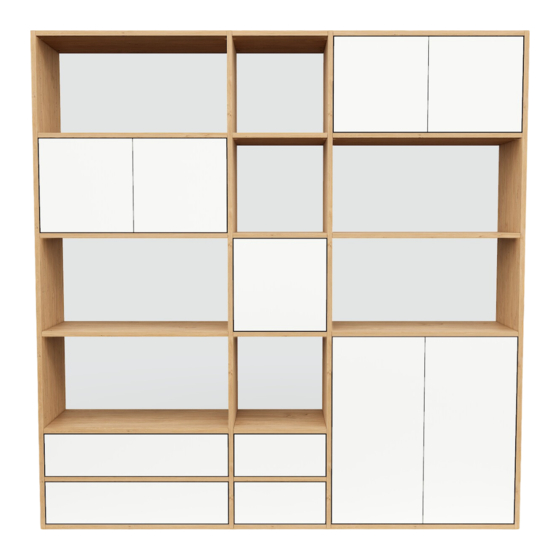

MYCS GRYD Anleitung

Vorschau ausblenden

Werbung

Inhaltsverzeichnis

G R Y D

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MYCS GRYD

Inhaltszusammenfassung für MYCS GRYD

  • Seite 1 G R Y D...

  • Seite 2: Inhaltsverzeichnis

    GRYD Anleitung 881.101.00 INHALTSVERZEICHNIS Einleitung ..................3 CLASSYC Fuße ................15 CYRCLE Fuße .................. 19 LYFT Fuß ..................35 NORDYC Fuße ................. 51 SPYN Fuße ..................67 Böden einsetzen ................83 Böden und Rückwände einsetzen ............95 Erweiterungen ................111 Erweiterung mit Rückwänden ............119 Türen mit Griffen ................127...

  • Seite 3: Einleitung

    Reinigungsmittel verwenden. Wir weisen dich darauf hin, dass eine sichere Befestigung an der Wand stark vom verwendeten Verbindungsbauteil (Dübel) und der Beschaffenheit der Wand abhängt. Wenn du keinen Aufbauservice gebucht hast, kann die MYCS GmbH die Beschaffenheit deiner Wand nicht beurteilen. Die Verantwortung für die verwendeten Dübel liegt beim Aufbauenden.
  • Seite 4 GRYD Anleitung 881.101.00 UNSER MODULSYSTEM Einleitung...
  • Seite 5 Uns ist bewusst, dass dies ungewohnt ist. Darum bitten wir dich, die folgende Einleitung sorgfältig zu lesen, bevor der Aufbau beginnt. Viele glückliche MYCS Kunden haben uns Rückmeldung gegeben, dass der Aufbau ganz einfach war, sobald sie das System an sich verstanden hatten.
  • Seite 6 SU01 Schubladenbox Drucktürknopf, 73x39x11 cm, natur 901.100.04 TAB Bodenträger 901.100.18 Sechskantschlüssel (abgewinkelt) 901.310.10 MYCS Zubehörbox 801.100.11 Manual SU01 GRYD 801.101.01 Handling Charge 101.150.10 SU01 Rückwand 73x17cm, Weiss 4er Pack 101.123.10 SU01 Schubladenfront, 73x17x2 cm, Weiss 4er Pack 101.150.00 SU01 Rückwand 73x17cm, Weiss S-037019 // 101.140.20...
  • Seite 7 Wir wissen, dass ein Möbelaufbau zeitintensiv sein kann und Geduld fordert. Da unsere Kunden oft sagen, dass der GRYD Aufbau leicht ist, wenn erst einmal die Grundstruktur verstanden wurde, wollen wir diese zunächst erklären, bevor es mit der Schritt-für-Schritt-Anleitung weitergeht. Denke bitte immer an diese Struktur während des Aufbaus.
  • Seite 8 GRYD Anleitung 881.101.00 Einleitung...
  • Seite 9 GRYD Anleitung 881.101.00 Information Abhängig von deinem Möbeldesign musst du einen, mehrere oder alle der folgenden Schritte befolgen. Schau dir den beigelegten Ausdruck deines Designs an, um zu sehen, welche Schritte nötig sind und welche du auslassen kannst. Füße Solltest du Füße bestellt haben, beginne mit diesen.
  • Seite 10 GRYD Anleitung 881.101.00 VERGISS NICHT, ZU MESSEN www.mycs.com www.mycs.com www.mycs.com Drawer Schublade Tür Door Um dir zu helfen, die richtige Stelle für deine Böden zu finden, haben wir ein kleines Lineal auf die Rückseite dieser Anleitung gedruckt. Nutze dieses wie oben gezeigt als Referenz.
  • Seite 11 TAB Bodenträger 901.100.18 Sechskantschlüssel (abgewinkelt) 101.123.10 SU01 Schubladenfront, 73x17x2 cm, Weiss 4er Pack 901.310.10 MYCS Zubehörbox 801.100.11 Manual SU01 GRYD 101.150.00 SU01 Rückwand 73x17cm, Weiss Schritt brauchst. 101.140.20 SU01 Boden Top, 73x47 cm, Weiss 101.142.27 SU01 Boden Mitte, 73x47 cm, Eichenfurnier 101.142.20...
  • Seite 12 Boden nicht festzuschrauben. Wo sehe ich, wo ich die Regalböden platzieren soll? Bei MYCS gestalten die Kunden ihre Möbel. Die Böden sollten dementsprechend nach deinem Design angebracht werden. Ein Ausdruck deines Designs lag dem mitgelieferten Zubehör bei. Bitte nutze diesen als Vorlage für deine Böden.
  • Seite 13 GRYD Anleitung 881.101.00 Beim Öffnen einer Tür mit Push-to-Open-Mechanismus klebt der Magnet plötzlich an der Tür. Der Magnet muss in die Klammer gedrückt werden. Ein Klicken CLICK! verrät, wenn der Magnet richtig sitzt. Warum sind kleine Löcher in der Mitte der Regalböden? Unter langen Böden gibt es vier kleine Löcher, die für einen Teil des...
  • Seite 14 GRYD Anleitung 881.101.00 Solltest du nicht weiter wissen, ruf uns an. DE +48 800 100 40 50 CH +41 800 080 060 AT +43 800 070 423 WARNUNG Klettere nicht auf dein Möbel! Es könnte umkippen, dich verletzen und Schaden nehmen.

  • Seite 15: Classyc Fuße

    CL ASSYC FÜS SE F Ü R G R Y D Dein Möbelstück wird ähnlich aussehen wie dieses.
  • Seite 16 GRYD Anleitung 881.101.01 Diese Teile brauchst du: CLASSYC Fuß (Metall) CLASSYC Stützfuß (natur) CLASSYC Fuß Rechteckiger Filzgleiter 101.169.xx 101.170.xx 902.100.19 101.168.xx 6 x 35 6 x 20 Schraube 6 x 35 mm Schraube 6 x 20 mm Inbusschlüssel Größe 4 Inbusschlüssel Größe 6...
  • Seite 17 GRYD Anleitung 881.101.01 All unsere Seitenwände werden standardmäßig mit kleinen verstellbaren Füßen geliefert. Da du noch einen zusätzlichen Fuß bestellt hast, benötigst du diese nicht. Bitte entferne sie wie oben gezeigt. Schraube den je nach Konfiguration passenden Fuß P27 oder P33 in die beiden äußeren Seitenwände, wie auf dem Bild gezeigt.
  • Seite 18 GRYD Anleitung 881.101.01 Verbinde den Stützfuß (natur) P28, jeweils mittig mit einer inneren Seitenwand. Bringe die Gleiter wie oben abgebildet unter dem Fuß an. Sie schützen deinen Boden vor Kratzern. CLASSYC Fuße...

  • Seite 19: Cyrcle Fuße

    CYRCLE FÜSSE F Ü R G R Y D Dein Möbelstück wird ähnlich aussehen wie dieses.
  • Seite 20 GRYD Anleitung 881.101.02 Diese Teile brauchst du: oder mehr, abhängig für jedes Ende der oder mehr, abhängig oder mehr, abhängig von deinem Design Platte von deinem Design von deinem Design Metallplatte (doppelseitig) Metallplatte (einseitig) Metallstreben (37 cm) Metallstreben (73 cm) 101.173.00...
  • Seite 21 GRYD Anleitung 881.101.02 3 x 10 Bodenträger Schraube Varianta 3 x 10 mm 901.100.04 901.100.05 Unterboden Seitenwände außen Seitenwände innen 101.171.xx, 101.172.xx 101.100.xx, 101.101.xx 101.106.xx, 101.107.xx 101.102.xx, 101.103.xx 101.108.xx, 101.109.xx 101.104.xx, 101.105.xx 101.110.xx, 101.111.xx CYRCLE Füße...
  • Seite 22 GRYD Anleitung 881.101.02 Generell gilt: Die einseitigen Metallplatten gehören zu den Seitenwänden außen und werden mit dem CYRCLE Fußgestell verbunden. Die doppelseitigen Metallplatten gehören zu den Seitenwänden innen und werden für die Stabilität mit dem Stützfuß verbunden. BEACHTE: Du musst pro Seitenwand innen einen Stützfuß anbringen, andernfalls kann die Stabilität nicht gewährleistet werden.
  • Seite 23 GRYD Anleitung 881.101.02 Schau dir links die Beispieldesigns an und wie die dazugehörigen Fußkonstruktionen rechts aussehen. Wähle das Design, das deinem am ähnlichsten ist und bau deine Fußkonstruktion entsprechend zusammen. CYRCLE Füße...
  • Seite 24 GRYD Anleitung 881.101.02 Bereite die Anbringung des CYRCLE Fußes unter der äußeren Seitenwand vor: Verbinde eine einseitige Platte P2 mit zwei Streben von P3 oder P4 (abhängig vom Design) mit der Schraube P7. Beachte die linke Zeichnung: Bring die Platte von der richtigen Seite an.
  • Seite 25 GRYD Anleitung 881.101.02 Bereite das Anbringen des Stützfußes unter der inneren Seitenwand vor: Verbinde eine zweiseitige Platte P1 mit zwei Streben von P3 oder P4 (abhängig vom Design) mit der Schraube P7. Beachte die linke Zeichnung: Bring die Platte von der richtigen Seite an.
  • Seite 26 GRYD Anleitung 881.101.02 Verbinde den CYRCLE Fuß P23 mit den Streben P3/P4 mithilfe der Schraube P8 (6 x 16 mm). BEACHTE: Wiederhole den Schritt für alle CYRCLE Füße (basierend auf deinem Design). Schraube den Stützfuß P6 in die Platte P1. Wie oben gezeigt, hast du zwei Möglichkeiten.
  • Seite 27 GRYD Anleitung 881.101.02 Um deinen Boden vor Kratzern zu schützen, bringe die Gleiter P9 an den CYRCLE Füßen (P23) und dem Stützfuß P6 an. Platziere die Fußkonstruktion am Zielort deines Möbels. Stelle sicher, dass der Stützfuß auf der Rückseite deines Möbels ist, nicht vorne.
  • Seite 28 GRYD Anleitung 881.101.02 Bring die Konstruktion in Waage, in dem du die Stützfüße wie oben gezeigt anpasst. Alle Seitenwände sind mit kleinen Metallfüßen versehen. Da du jedoch gesonderte Füße bestellt hast, benötigst du diese nicht. Bitte entferne sie wie oben gezeigt.
  • Seite 29 GRYD Anleitung 881.101.02 Die Bodenträger (P13) halten die Unterböden. Schraube sie wie oben gezeigt in alle Seitenwände (mit Schraube P14). CYRCLE Füße...
  • Seite 30 GRYD Anleitung 881.101.02 Bring mit Schraube P12 (3,5 x 25 mm) Abstandhalter P11 und Plättchen P10 an die Unterböden P25 an. CYRCLE Füße...
  • Seite 31 GRYD Anleitung 881.101.02 Stecke jetzt die ersten beiden Seitenwände in ihre Metallplatten: Die Seitenwände außen kommen in das Ende der einseitigen Platte P2 und die Seitenwand innen in die Mitte der doppelseitigen Platte P1. CYRCLE Füße...
  • Seite 32 GRYD Anleitung 881.101.02 Platziere mit einer zweiten Person die Unterböden P25 auf der Plattform, in dem du sie zwischen die Seitenwände P34/P35 setzt. CYRCLE Füße...
  • Seite 33 GRYD Anleitung 881.101.02 Schraube die Seitenwände P34/P35 an die Unterböden, und drehe das Scharnier unter dem Unterboden, um die Schienen mit dem Boden zu verbinden. Du solltest es klicken hören, sobald das Scharnier eingerastet ist. CYRCLE Füße...
  • Seite 34 GRYD Anleitung 881.101.02 BEACHTE: Die Schritte 11 - 13 müssen u.U. mehrfach wiederholt werden, je nachdem wie viele Unterböden und Seitenwände dein Design erfordert. Bitte verbinde zwei Seitenwände an der linken Seite deines Möbels mit ihrer Platte (Schritt 11), bringe den Unterboden zwischen ihnen an (Schritt 12) und verbinde den Unterboden mit den Schienen (Schritt 13).

  • Seite 35: Lyft Fuß

    LYFT F Ü SS F Ü R G R Y D Dein Möbelstück wird ähnlich aussehen wie dieses.
  • Seite 36 GRYD Anleitung 881.101.03 Diese Teile brauchst du: oder mehr, abhängig für jedes Ende der oder mehr, abhängig oder mehr, abhängig von deinem Design Platte von deinem Design von deinem Design Metallplatte (doppelseitig) Metallplatte (einseitig) Metallstreben (37 cm) Metallstreben (73 cm) 101.173.00...
  • Seite 37 GRYD Anleitung 881.101.03 LYFT Podest (Außenseite, 37 cm) LYFT Podest (Außenseite, 73 cm) LYFT Podest (Innenseite, 37 cm) LYFT Podest (Innenseite, 73 cm) 101.163.xx 101.164.xx 101.160.xx 101.161.xx 6 x 65 4,5 x 45 LYFT Podestseitenplatte Rechteckiger Filzgleiter Schraube 6 x 65 mm Schraube 4,5 x 45 mm 101.162.xx...
  • Seite 38 GRYD Anleitung 881.101.03 Generell gilt: Die einseitigen Platten gehören unter die Seitenwänden außen, die doppelseitigen Platten unter die Seitenwänden innen. LYFT Füß...
  • Seite 39 GRYD Anleitung 881.101.03 Schau dir links die Beispieldesigns an und wie die dazugehörigen Fußkonstruktionen rechts aussehen. Wähle das Design, dass deinem am ähnlichsten ist und bau deine Fußkonstruktion entsprechend zusammen. LYFT Füß...
  • Seite 40 GRYD Anleitung 881.101.03 (x4) P3 P4 P3 P4 P3 P4 Bereite die Anbringung des LYFT Fußes unter der äußeren Seitenwand vor: Verbinde eine einseitige Platte P2 mit zwei Streben von P3 oder P4 (abhängig vom Design) mit der Schraube P7. Beachte die linke Zeichnung: Bring die Platte von der richtigen Seite an.
  • Seite 41 GRYD Anleitung 881.101.03 P3 P4 (x8) P3 P4 P3 P4 Bereite die Anbringung unter der inneren Seitenwand vor: Verbinde eine zweiseitige Platte P1 mit zwei Streben von P3 oder P4 (abhängig vom Design) mit der Schraube P7. Beachte die linke Zeichnung: Bring die Platte von der richtigen Seite an.
  • Seite 42 GRYD Anleitung 881.101.03 TIPP Falls dein Möbel nur zwei Seitenwände hat. Sollte dein Möbel nicht mehr als zwei Seitenwände haben: Verbinde mit der Schraube P22 die innere Sockelerweiterung P19 mit deinen Sockeln P17/P18 (abhängig von deinem Design). Sollte dein Möbel...
  • Seite 43 GRYD Anleitung 881.101.03 Sollte dein Möbel mehr als zwei Seitenwände haben: Verbinde wie oben abgebildet mit Schraube P21 die Sockelkonstruktion mit den Metallplatten. Bringe wie oben abgebildet Gleiter unter deiner Sockelkonstruktion an. Sie schützen deinen Boden vor Kratzern. LYFT Füß...
  • Seite 44 GRYD Anleitung 881.101.03 Nimm das vordere Panel der Sockelkonstruktion ab (erforderlich für Schritt 14). Platziere Fußkonstruktion Zielort deines Möbels. Stelle sicher, dass die offene Sockelseite nach vorne zeigt. LYFT Füß...
  • Seite 45 GRYD Anleitung 881.101.03 Alle Seitenwände sind mit kleinen Metallfüßen versehen. Da du jedoch gesonderte Füße bestellt hast, benötigst du diese nicht. Bitte entferne sie wie oben gezeigt. Plattenverbinder halten Unterböden. Schraube sie wie oben gezeigt in alle Seitenwände (mit Schraube P14).
  • Seite 46 GRYD Anleitung 881.101.03 Bring mit Schraube P12 (3,5 x 25 mm) Abstandhalter P11 und Plättchen P10 an die Unterböden P25 an. LYFT Füß...
  • Seite 47 GRYD Anleitung 881.101.03 Stecke jetzt die ersten beiden Seitenwände in ihre Metallplatten: Die Seitenwände außen kommen in das Ende der einseitigen Platte P2 und die Seitenwand innen in die Mitte der doppelseitigen Platte P1. LYFT Füß...
  • Seite 48 GRYD Anleitung 881.101.03 Platziere mit einer zweiten Person die Unterböden P25 auf der Plattform, in dem du sie zwischen die Seitenwände setzt. LYFT Füß...
  • Seite 49 GRYD Anleitung 881.101.03 1. Setze das Scharnier unter den Unterboden, um die Schienen mit dem Boden zu verbinden. Du solltest es klicken hören, sobald das Scharnier eingerastet ist. 2. Setze danach das Frontpanel des Sockels wieder an seine Stelle (da es in Schritt 7 abgenommen wurde).
  • Seite 50 GRYD Anleitung 881.101.03 GRYD MANUAL MANUAL ID 2. NORDYC LEGS page 19-22 BEACHTE: Die Schritte 12 bis 14 gehören zusammen und müssen gemeinsam wiederholt werden, wenn es dein Design erfordert (abhängig von der Anzahl bestellter Seitenwände). Bitte verbinde zwei Seitenwände an der linken Seite deines Möbels mit ihrer Platte (Schritt 12), bringe den Unterboden zwischen ihnen an (Schritt 12) und verbinde den Unterboden mit den Schienen (Schritt 14).

  • Seite 51: Nordyc Fuße

    N OR DYC FÜ SSE F Ü R G R Y D Dein Möbelstück wird ähnlich aussehen wie dieses.
  • Seite 52 GRYD Anleitung 881.101.04 Diese Teile brauchst du: oder mehr, abhängig für jedes Ende der oder mehr, abhängig oder mehr, abhängig von deinem Design Platte von deinem Design von deinem Design Metallplatte (doppelseitig) Metallplatte (einseitig) Metallstreben (37 cm) Metallstreben (73 cm) 101.173.00...
  • Seite 53 GRYD Anleitung 881.101.04 3 x 10 Bodenträger Schraube Varianta 3 x 10 mm 901.100.04 901.100.05 Unterboden Seitenwände außen Seitenwände innen 101.171.xx, 101.172.xx 101.100.xx, 101.101.xx 101.106.xx, 101.107.xx 101.102.xx, 101.103.xx 101.108.xx, 101.109.xx 101.104.xx, 101.105.xx 101.110.xx, 101.111.xx NORDYC Füße...
  • Seite 54 GRYD Anleitung 881.101.04 Generell gilt: Die einseitigen Platten gehören unter die äußeren Seitenwände, die doppelseitigen Platten unter die inneren Seitenwände. NORDYC Füße...
  • Seite 55 GRYD Anleitung 881.101.04 Schau dir links die Beispieldesigns an und wie die dazugehörigen Fußkonstruktionen rechts aussehen. Wähle das Design, dass deinem am ähnlichsten ist und bau deine Fußkonstruktion entsprechend zusammen. NORDYC Füße...
  • Seite 56 GRYD Anleitung 881.101.04 (x4) P3 P4 P3 P4 P3 P4 Bereite die Anbringung des NORDYC Fußes unter der äußeren Seitenwand vor: Verbinde eine einseitige Platte P2 mit zwei Streben von P3 oder P4 (abhängig vom Design) mit der Schraube P7. Beachte die linke Zeichnung: Bring die Platte von der richtigen Seite an.
  • Seite 57 GRYD Anleitung 881.101.04 P3 P4 (x8) P3 P4 P3 P4 Schau dir links die Beispieldesigns an und wie die dazugehörigen Fußkonstruktionen rechts aussehen. Wähle das Design, dass deinem am ähnlichsten ist und bau deine Fußkonstruktion entsprechend zusammen. NORDYC Füße...
  • Seite 58 GRYD Anleitung 881.101.04 (x4) (x4) Verbinde den NORDYC Fuß (P5) mit den Streben P3/P4 mithilfe der Schraube P8 (6 x 16 mm). BEACHTE: Wiederhole den Schritt für alle NORDYC Füße (basierend auf deinem Design). Schraube den Stützfuß P6 in die Platte P1. Wie oben gezeigt, hast du zwei Möglichkeiten.
  • Seite 59 GRYD Anleitung 881.101.04 Um deinen Boden vor Kratzern zu schützen, bringe die Gleiter (P9) an den NORDYC Füßen (P5) und dem Stützfuß P6 an. Platziere Fußkonstruktion Zielort deines Möbels. Stelle sicher, dass der Stützfuß auf der Rückseite deines Möbels ist, nicht vorne.
  • Seite 60 GRYD Anleitung 881.101.04 Bring die Konstruktion in Waage, in dem du die Stützfüße wie oben gezeigt anpasst. Alle Seitenwände sind mit kleinen Metallfüßen versehen. Da du jedoch gesonderte Füße bestellt hast, benötigst du diese nicht. Bitte entferne sie wie oben gezeigt.
  • Seite 61 GRYD Anleitung 881.101.04 Die Bodenträger P13 halten die Unterböden. Schraube sie wie oben gezeigt in alle Seitenwände (mit Schraube P14). NORDYC Füße...
  • Seite 62 GRYD Anleitung 881.101.04 Bring mit Schraube P12 (3,5 x 25 mm) Abstandhalter P11 und Plättchen P10 an die Unterböden P25 an. NORDYC Füße...
  • Seite 63 GRYD Anleitung 881.101.04 Stecke jetzt die ersten beiden Seitenwände in ihre Metallplatten: Die Seitenwände außen kommen in das Ende der einseitigen Platte P2 und die Seitenwand innen in die Mitte der doppelseitigen Platte P1. NORDYC Füße...
  • Seite 64 GRYD Anleitung 881.101.04 Platziere mit einer zweiten Person die Unterböden P25 auf der Plattform, in dem du sie zwischen die Seitenwände P34/P35 setzt. NORDYC Füße...
  • Seite 65 GRYD Anleitung 881.101.04 Schraube die Seitenwände an die Unterböden, und drehe das Scharnier unter dem Unterboden, um die Schienen mit dem Boden zu verbinden. Du solltest es klicken hören, sobald das Scharnier eingerastet ist. NORDYC Füße...
  • Seite 66 GRYD Anleitung 881.101.04 BEACHTE: Die Schritte 11 bis 13 gehören zusammen und müssen gemeinsam wiederholt werden, wenn es dein Design erfordert (abhängig von der Anzahl bestellter Seitenwände). Bitte verbinde zwei Seitenwände an der linken Seite deines Möbels mit ihrer Platte (Schritt 11), bringe den Unterboden zwischen ihnen an (Schritt 12) und verbinde den Unterboden mit den Schienen (Schritt 13).

  • Seite 67: Spyn Fuße

    SPYN FÜSSE F Ü R G R Y D Dein Möbelstück wird ähnlich aussehen wie dieses.
  • Seite 68 GRYD Anleitung 881.101.05 Diese Teile brauchst du: oder mehr, abhängig für jedes Ende der oder mehr, abhängig oder mehr, abhängig von deinem Design Platte von deinem Design von deinem Design Metallplatte (doppelseitig) Metallplatte (einseitig) Metallstreben (37 cm) Metallstreben (73 cm) 101.173.00...
  • Seite 69 BEACHTE: Die maximale Traglast pro Rolle beträgt 50 kg. Das bedeutet, dass die Maximalbelastung eines GRYD SPYN Designs mit 4 Rollen 200 kg beträgt. Bitte berechne die maximale Traglast deines Designs entsprechend (Anzahl der Rollen + 50 kg) und halte dich beim Einräumen deines Möbels daran.
  • Seite 70 GRYD Anleitung 881.101.05 Schau dir links die Beispieldesigns an und wie die dazugehörigen Fußkonstruktionen rechts aussehen. Wähle das Design, dass deinem am ähnlichsten ist und bau deine Fußkonstruktion entsprechend zusammen. SPYN Füße...
  • Seite 71 GRYD Anleitung 881.101.05 Bereite die Anbringung des SPYN Fußes unter der äußeren Seitenwand vor: Verbinde eine einseitige Platte P2 mit zwei Streben von P3 oder P4 (abhängig vom Design) mit der Schraube P7. Beachte die linke Zeichnung: Bring die Platte von der richtigen Seite an.
  • Seite 72 GRYD Anleitung 881.101.05 Bereite die Anbringung des SPYN Fußes unter der inneren Seitenwand vor: Verbinde eine doppelseitige Platte P1 mit zwei Streben von P3 oder P4 (abhängig vom Design) mit der Schraube P7. Beachte die linke Zeichnung: Bring die Platte von der richtigen Seite an.
  • Seite 73 GRYD Anleitung 881.101.05 1 Entferne die Verbindungsschraube von den Rollen 2 Schraube die Verbindungsschraube in die einseitige Platte P2 / die doppelseitige Platte P1 oben gezeigt. 3 Stecke die Rolle auf die Verbindungsschraube. Du hörst es klicken, wenn die Rolle eingerastet ist.
  • Seite 74 GRYD Anleitung 881.101.05 Achte darauf, die Scharniere wie in A gezeigt zu positionieren. Andernfalls kannst du die Seitenwände nicht richtig anbringen. SPYN Füße...
  • Seite 75 GRYD Anleitung 881.101.05 Alle Seitenwände sind mit kleinen Metallfüßen versehen. Da du jedoch gesonderte Füße bestellt hast, benötigst du diese nicht. Bitte entferne sie wie oben gezeigt. SPYN Füße...
  • Seite 76 GRYD Anleitung 881.101.05 Die Plattenverbinder P13 halten die Unterböden. Schraube sie wie oben gezeigt in alle Seitenwände (mit Schraube P14). SPYN Füße...
  • Seite 77 GRYD Anleitung 881.101.05 Bereite nun die Bodenplatten vor, die mit der bestehenden Konstruktion verbunden werden sollen. Schraube die Abstandshülsen P11 und die Plättchen (P10) mit den Schrauben P12 (3,5x25 mm) an die Unterböden P25. SPYN Füße...
  • Seite 78 GRYD Anleitung 881.101.05 Stecke jetzt die ersten beiden Seitenwände in ihre Metallplatten: Die Seitenwände außen kommen in das Ende der einseitigen Platte (P2) und die Seitenwand innen in die Mitte der doppelseitigen Platte P1. SPYN Füße...
  • Seite 79 GRYD Anleitung 881.101.05 Platziere mit einer zweiten Person die Unterböden P25 auf der Plattform, in dem du sie zwischen die Seitenwände setzt. SPYN Füße...
  • Seite 80 GRYD Anleitung 881.101.05 Schraube die Seitenwände P34/P35 an die Unterböden, und drehe das Scharnier unter dem Unterboden, um die Schienen mit dem Boden zu verbinden. Du solltest es klicken hören, sobald das Scharnier eingerastet ist. SPYN Füße...
  • Seite 81 GRYD Anleitung 881.101.05 BEACHTE: Die Schritte 8 bis 10 gehören zusammen und müssen gemeinsam wiederholt werden, wenn es dein Design erfordert (abhängig von der Anzahl bestellter Seitenwände). Bitte verbinde zwei Seitenwände an der linken Seite deines Möbels mit ihren Platten (Schritt 8), bringe den Unterboden zwischen ihnen an (Schritt 9) und verbinde den Unterboden mit den Schienen (Schritt 10).
  • Seite 82 GRYD Anleitung 881.101.05 BEACHTE: Jeder Abschnitt (bestehend aus zwei Seitenwänden und den verbindenden Böden) benötigt mindestens eine Rückwand, um die Stabilität zu garantieren. Um das Anbringen von Rückwänden geht es auf den folgenden Seiten. BEACHTE: Anders als in den Schritten 3 und 9 – 11 der folgenden Seiten erklärt, befestigst du dein Möbel nicht an der Wand oder bringst es in Waage.

  • Seite 83: Böden Einsetzen

    BÖ DEN EIN SET ZE N F Ü R G R Y D Dein Möbelstück wird ähnlich aussehen wie dieses.
  • Seite 84 GRYD Anleitung 881.101.07 Diese Teile brauchst du: 3 x 10 Einstellschlüssel für Bodenträger Schraube Varianta 3 x 10 mm Wandbefestigungsset Seitenwände (angewinkelt) 901.100.04 901.100.05 901.100.17 901.100.18 901.100.37 Seitenwände außen Seitenwände innen 101.100.xx, 101.101.xx 101.106.xx, 101.107.xx 101.102.xx, 101.103.xx 101.108.xx, 101.109.xx 101.104.xx, 101.105.xx 101.110.xx, 101.111.xx...
  • Seite 85 GRYD Anleitung 881.101.07 BEACHTE: Dein Möbel wird während des Aufbaus schnell schwerer. Wir empfehlen deshalb, seine Endmaße vorher zu prüfen und es genau dort aufzubauen, wo es später stehen soll. Stell sicher, dass du den Platz für dein Möbel abmisst und genug Raum lässt, um beim Aufbau genug Platz für dich und deine Helfer zu haben.
  • Seite 86 GRYD Anleitung 881.101.07 Beginne mit den ersten beiden Seitenwänden. Platziere sie dort, wo sie später sein sollen und bringe die Bodenträger P13 wie oben gezeigt an. Du brauchst sie in den untersten Löchern für den Unterboden. Sieh dir dein Design an, um die übrigen Träger zu verteilen. Sie gehören überall dort hin, wo ein Boden sein soll.
  • Seite 87 GRYD Anleitung 881.101.07 Nun kannst du den Unterboden P43 einsetzen. Alle Böden sind mit Steckern versehen, die in die Bodenträger aus dem vorherigen Schritt passen. Achte darauf, den Boden richtig herum und von der richtigen Seite einzusetzen. Schau dir dazu die oben abgebildeten Details genau an.
  • Seite 88 GRYD Anleitung 881.101.07 Setze weitere Böden deinem Design folgend ein und ziehe sie wie oben gezeigt fest. BEACHTE: Setze noch nicht den Oberboden ein, der folgt später. Böden einsetzen...
  • Seite 89 GRYD Anleitung 881.101.07 Glückwunsch! Du hast den ersten Abschnitt deines Möbels aufgebaut. Mit Blick auf dein finales Design wiederholst du nun die Schritte 2 bis 4 so oft wie nötig: Setze Seitenwand für Seitenwand ein und verbinde sie mit den Unter- und Mittelböden. Arbeite von links nach rechts. Sobald du am rechten Ende deines Möbels angekommen bist, blättere zu den nächsten Seiten.
  • Seite 90 GRYD Anleitung 881.101.07 Sollte dein Möbel keine gesonderte Fußkonstruktion haben: Bevor du dein Möbel an der Wand befestigst, musst du sichegehen, dass alles in Waage ist. Dafür gibt es unter allen Seitenwänden 3 Metallfüßchen, die bis zu 15 mm ausgleichen können. Nutze für die Justierung den Schlüssel P37.
  • Seite 91 GRYD Anleitung 881.101.07 Befestige dein Möbel mit dem Metallwinkel P42 an deiner Wand. Lass rund 10 cm Platz zum oberen Ende der Seitenwand. Wiederhole diesen Schritt gemäß der Erklärung auf der nächsten Seite. BEACHTE: Der beigelegte Metallwinkel dient der Sicherheit. Zudem stabilisiert er dein Möbelstück, hat jedoch keine Auswirkung auf die zulässige Traglast.
  • Seite 92 GRYD Anleitung 881.101.07 Die Zeichnung oben zeigt, wo du – abhängig von deinem Design – dein Möbel an der Wand befestigen musst. BEACHTE: Verwende unabhängig von der Größe deines Designs mindestens zwei Metallwinkel. Unterhalb deiner Augenhöhe solltest du die Winkel unter den Böden anbringen, oberhalb deiner Augenhöhe über den Böden.
  • Seite 93 GRYD Anleitung 881.101.07 Sobald alle Winkel angebracht sind, kannst du endlich die Oberböden anbringen. Halte dich dabei an die vorherigen Schritte und achte auf die Ausrichtung des Bodens (wie oben abgebildet). Sollte dein Design einen Boden hinter einer Tür haben: Die Böden für Türen P44 haben zwar eine...
  • Seite 94 GRYD Anleitung 881.101.07 Wiederhole die vorangegangenen Schritte so oft, bis du am oberen rechten Ende deines Möbels angekommen bist. Böden einsetzen...

  • Seite 95: Böden Und Rückwände Einsetzen

    BÖ DEN U ND RÜC KWÄ ND E EI NSE T Z EN F Ü R G R Y D Dein Möbelstück wird ähnlich aussehen wie dieses.
  • Seite 96 GRYD Anleitung 881.101.06 Diese Teile brauchst du: 3 x 10 Einstellschlüssel für Wandbefestigungsriemen Bodenträger Schraube Varianta 3 x 10 mm Seitenwände (angewinkelt) 901.100.06 901.100.04 901.100.05 901.100.18 Seitenwände außen Seitenwände innen Rückwände Wandbefestigungsset 101.100.xx, 101.101.xx 101.106.xx, 101.107.xx 101.150.xx, 101.151.xx 901.100.17 101.102.xx, 101.103.xx 101.108.xx, 101.109.xx...
  • Seite 97 GRYD Anleitung 881.101.06 BEACHTE: Dein Möbel wird während des Aufbaus schnell schwerer. Wir empfehlen deshalb, seine Endmaße vorher zu prüfen und es genau dort aufzubauen, wo es später stehen soll. Stell sicher, dass du den Platz für dein Möbel abmisst und genug Raum lässt, um beim Aufbau genug Platz für dich und deine Helfer zu haben.
  • Seite 98 GRYD Anleitung 881.101.06 Beginne mit den ersten beiden Seitenwänden. Platziere sie dort, wo sie später sein sollen und bringe die Bodenträger (P13) wie oben gezeigt an. Du brauchst sie in den untersten Löchern für den Unterboden. Sieh dir dein Design an, um die übrigen Träger zu verteilen. Sie gehören überall dort hin, wo ein Boden sein soll.
  • Seite 99 GRYD Anleitung 881.101.06 Bevor du die ersten Böden anbringst, füge dieses wichtige Sicherheitsextra hinzu: P36 ist ein einfacher Halteriemen, der dein Möbel mit deiner Wand verbindet und so am umkippen hindert. Um den Riemen an der Seitenwand anzubringen, musst du ein kleines Loch (Ø 2,5 mm,10 mm tief) in diesen bohren.
  • Seite 100 GRYD Anleitung 881.101.06 Nun kannst du den Unterboden P39 einsetzen. Alle Böden sind mit Steckern versehen, die in die Bodenträger aus Schritt 2 passen. Achte darauf, den Boden richtig herum und von der richtigen Seite einzusetzen und zwar so, dass die Wandhalterung auf der Rückseite deines Möbels ist.
  • Seite 101 GRYD Anleitung 881.101.06 Sobald der Unterboden eingesetzt ist, kannst du die Rückwand (P41) anbringen. Alle Rückwände sind mit Dübeln versehen, die genau in die vorgebohrten Löcher der Böden passen. BEACHTE: Sobald eine Rückwand eingesetzt ist, kannst du sie nicht mehr umsetzen.
  • Seite 102 GRYD Anleitung 881.101.06 Nun kannst du den nächst höheren, regulären Boden (P39) einsetzen: Er passt auf die Dübel der Rückwand sowie auf die Bodenträger der Seitenwände. Setze nun alle weiteren Böden und Rückwände deinem Design entsprechend ein und verbinde sie so, wie oben rechts gezeigt.
  • Seite 103 GRYD Anleitung 881.101.06 Glückwunsch! Du hast den ersten Teil deines Möbels aufgebaut. Schau dir dein Design an und wiederhole die Schritte 2 bis 7. Setze Seitenwand nach Seitenwand ein und verbinde sie mit den Unter- und Mittelböden sowie den jeweiligen Rückwänden. Arbeite von links nach rechts. Sobald du das rechte Ende deines Möbels erreicht hast, blättere zu den nächsten Seiten.
  • Seite 104 GRYD Anleitung 881.101.06 Sollte dein Möbel keine gesonderte Fußkonstruktion haben: Bevor du dein Möbel an der Wand befestigst, musst du sichegehen, dass alles in Waage ist. Dafür gibt es unter allen Seitenwänden 3 Metallfüßchen, die bis zu 15 mm ausgleichen können. Nutze für die Justierung den Schlüssel P37.
  • Seite 105 GRYD Anleitung 881.101.06 Befestige dein Möbel wie oben abgebildet an der Wand. Stelle sicher, dass du mit dem Riemen einen rechten Winkel (90°) (wie in 2 oben gezeigt) bildest. Wiederhole diesen Schritt nach der Erklärung auf der nächsten Seite. BEACHTE: Die beigelegte Wandbefestigung dient der Sicherheit. Zudem stabilisiert sie dein Möbel, wirkt sich jedoch nicht auf dessen Tragfähigkeit aus.
  • Seite 106 GRYD Anleitung 881.101.06 Die Zeichnung oben zeigt, wo du – abhängig von deinem Design – dein Möbel an der Wand befestigen musst. BEACHTE: Verwende unabhängig von der Größe deines Designs mindestens zwei Wandbefestigungen. Unterhalb deiner Augenhöhe solltest du sie unter den Böden anbringen, oberhalb deiner Augenhöhe über den Böden.
  • Seite 107 GRYD Anleitung 881.101.06 Sobald die Befestigungen alle an ihrem Platz sind, kannst du die restlichen Rückwände sowie die Oberböden anbringen. Gehe dabei wie in den vorherigen Schritten vor und achte auf die Ausrichtung des Oberbodens (wie oben abgebildet). BEACHTE: Falls dein Möbel höher ist als 233 cm, überspringe diesen Schritt.
  • Seite 108 GRYD Anleitung 881.101.06 Falls dein Design Böden hat, die hinter einer Tür liegen: Die Böden für Türen (P40) haben zwar eine andere Größe, werden aber genauso eingesetzt wie die übrigen. Bringe sie dort an, wo sie in deinem Design vorgesehen sind.
  • Seite 109 GRYD Anleitung 881.101.06 Wiederhole die vorangegangenen Schritte so oft, bis du am oberen rechten Ende deines Möbels angekommen bist. Böden und Rückwände einsetzen...
  • Seite 110 GRYD Anleitung 881.101.06 BEACHTE: Wenn dein Produkt Abschnitte ohne Rückwände aufweist, empfehlen wir es zusätzlich mit den mitgelieferten Winkeln (P42) an der Wand zu befestigen. Bitte folge der Anleitung ab Schritt 10, um sie korrekt anzubringen. Böden und Rückwände einsetzen...

  • Seite 111: Erweiterungen

    ERWEIT E RU N G E N F Ü R G R Y D Dein Möbelstück wird ähnlich aussehen wie dieses.
  • Seite 112 GRYD Anleitung 881.101.09 Diese Teile brauchst du: 3 x 10 Bodenträger Schraube Varianta 3 x 10 mm Wandbefestigungsset 901.100.04 901.100.05 901.100.17 901.100.37 Seitenwände außen Seitenwände innen Erweiterungen außen Erweiterungen innen 101.100.xx, 101.101.xx 101.106.xx, 101.107.xx 101.125.xx, 101.126.xx, 101.127.xx, 101.128.xx 101.102.xx, 101.103.xx 101.108.xx, 101.109.xx...
  • Seite 113 GRYD Anleitung 881.101.09 Bringe Bodenträger (P13) an den Seitenwänden der Erweiterung dort an, wo die Böden platziert werden (wirf dazu einen Blick in dein Design). Achte dabei auf die Ansicht (A), um die Erweiterungswände von der richtige Seite zu befestigen.
  • Seite 114 GRYD Anleitung 881.101.09 In diesem Schritt verbindest du zusätzliche Seitenwände mit deinem vorhandenen Möbel. Verwende dafür die Dübel P46 BEACHTE: Stelle sicher, dass du die Erweiterung von der richtigen Seite anbringst. Die Grafik rechts zeigt, wie du das Lineal (auf die Rückseite dieser Anleitung gedruckt) verwendest, um zu überprüfen, ob du sie richtig herum anbringst.
  • Seite 115 GRYD Anleitung 881.101.09 Befestige deine Erweiterung wie oben gezeigt an der Wand mit den beigelegten Metallwinkeln (P42). Lass dabei ca. 5 cm Abstand zum oberen Ende der Seitenwand. Wiederhole diesen Schritt. BEACHTE: Der beigelegte Metallwinkel dient der Sicherheit. Zudem stabilisiert er dein Möbelstück, hat jedoch keine Auswirkung auf die zulässige Traglast.
  • Seite 116 GRYD Anleitung 881.101.09 Sobald alle Winkel platziert sind, kannst du weitere Böden und abschließend den Oberboden gemäß deines Designs einsetzen. Gehe dabei wie bei den vorherigen Schritten vor und stelle sicher, dass die Böden mit den Trägern fixiert sind (wie oben rechts illustriert).
  • Seite 117 GRYD Anleitung 881.101.09 Halte dich an dein Design und wiederhole die Schritte 1 bis 4 so oft, bis du jede Erweiterungswand angebracht und sie mit den Böden sowie Oberböden verbunden hast. Arbeite von links nach rechts. Wenn du das obere, rechte Ende deines Möbels erreicht hast, gehe zu den nächsten Seiten.

  • Seite 119: Erweiterung Mit Rückwänden

    ERW EIT ERUNG MI T R Ü CKWÄ N DEN F Ü R G R Y D Dein Möbelstück wird ähnlich aussehen wie dieses.
  • Seite 120 GRYD Anleitung 881.101.08 Diese Teile brauchst du: 3 x 10 Dübel für Seitenwandaufsatz Wandbefestigungsriemen Bodenträger Schraube Varianta 3 x 10 mm 8 x 30 mm 901.100.04 901.100.05 901.100.06 901.100.19 Seitenwände außen Seitenwände innen Erweiterungen außen Erweiterungen innen 101.100.xx, 101.101.xx 101.106.xx, 101.107.xx 101.125.xx, 101.126.xx,...
  • Seite 121 GRYD Anleitung 881.101.08 Bringe Bodenträger (P13) an den Seitenwänden der Erweiterung dort an, wo die Böden platziert werden (wirf dazu einen Blick in dein Design). Achte dabei auf die Ansicht (A), um die Erweiterungswände von der richtige Seite zu befestigen.
  • Seite 122 GRYD Anleitung 881.101.08 Nun musst du ein wichtiges Sicherheitsextra hinzufügen: P36 ist ein einfacher Halteriemen, der deine Möbel mit deiner Wand verbindet und so am umkippen hindert. Um den Riemen an der Seitenwand anzubringen, musst du ein kleines Loch (Ø 2,5 mm,10 mm tief) in diesen bohren. Es gibt keine bestimmte Stelle, an der du bohren musst, wir empfehlen jedoch, ca.
  • Seite 123 GRYD Anleitung 881.101.08 In diesem Schritt verbindest du zusätzliche Seitenwände mit deinem vorhandenen Möbel. Verwende dafür die Dübel P46. BEACHTE: Stelle sicher, dass du die Erweiterung von der richtigen Seite anbringst. Die Grafik rechts zeigt, wie du das Lineal (auf die Rückseite dieser Anleitung gedruckt) verwendest, um zu überprüfen, ob du sie richtig herum anbringst.
  • Seite 124 GRYD Anleitung 881.101.08 Befestige dein Möbel wie oben abgebildet an der Wand. Stelle sicher, dass du mit dem Riemen einen rechten Winkel (90°) (wie in 2 oben gezeigt) bildest. Wiederhole diesen Schritt (wie in Anleitung 7/8, Schritt 11 erklärt). BEACHTE: Die beigelegte Wandbefestigung dient der Sicherheit. Zudem stabilisiert sie dein Möbel, wirkt sich jedoch nicht auf dessen Tragfähigkeit aus.
  • Seite 125 GRYD Anleitung 881.101.08 Sobald alle Wandbefestigungen platziert sind, kannst du weitere Rückwände und Böden gemäß deines Designs einsetzen. Gehe dabei wie bei den vorherigen Schritten vor und stelle sicher, dass die Böden mit den Trägern fixiert sind (wie oben rechts illustriert).
  • Seite 126 GRYD Anleitung 881.101.08 Einsetzen Oberboden (P38) Rückwand (P41) stellst diesen Möbelabschnitt fertig. Halte dich an dein Design und wiederhole die Schritte 1 bis 6 so oft, bis du jede Erweiterungswand angebracht und sie mit den Böden sowie Oberböden verbunden hast.

  • Seite 127: Türen Mit Griffen

    T ÜR EN MIT G RIF FE N F Ü R G R Y D Dein Möbelstück wird ähnlich aussehen wie dieses.
  • Seite 128 GRYD Anleitung 881.101.10 Diese Teile brauchst du: 3 x 10 Scharnier mit Dämpfer Montageplatte für Scharnier Schraube Varianta 3 x 10 mm 901.101.07 901.101.08 901.100.05 3,5 x 13 3,0 x 13 Schraube US 3,5 x 13 mm Schraube US 3 x 13 Adapter mit Regulator Türgriff...
  • Seite 129 GRYD Anleitung 881.101.10 Bevor du anfängst, Türen anzubringen, überlege dir genau, wo du die Griffe anbringen möchtest (oben oder unten, links oder rechts). Unsere Empfehlung: Bringe sie unterhalb deiner Augenhöhe oben an den Türen an und oberhalb deiner Augenhöhe unten an den Türen. Das macht es bequemer, die Türen zu öffnen. Bei Einzeltüren empfehlen wir: Die Türen auf der linken Möbelhälfte öffnen nach links, die Türen auf der rechten Hälfte nach...
  • Seite 130 GRYD Anleitung 881.101.10 Die Türen sind alle flach verpackt, um Platz zu sparen. Um sie anzubringen, musst du deshalb zunächst die Scharniere anschrauben. Türen mit Griffen...
  • Seite 131 GRYD Anleitung 881.101.10 Befor du die Angeln an den Seitenwänden anbringst, muss du dir überlegen, in welche Richtung die Tür aufgehen soll. Öffnungsrichtung nach links: Schraube die Angeln an die linke Seitenwand des Abschnitts. Lass je ein Loch Abstand zum oberen und unteren Ende des Abschnitts.
  • Seite 132 GRYD Anleitung 881.101.10 Bei Doppeltüren: Um sicherzustellen, dass alle Türen richtig schließen, sind die Standardgriffe mit einer magnetischen Schließeinheit versehen. So bringst du sie an: Zunächst musst du die beiden Einzelteile (P51, P53) einer Schließeinheit verbinden und in die vorgebohrten Löcher schrauben – jeweils für die rechte und die linke Tür. Die vorgebohrten Löcher findest du in den Böden, die den mit den Türen zu verschließenden Abschnitt oben...
  • Seite 133 GRYD Anleitung 881.101.10 Einzeltüren mit Griff oben: Öffnungsrichtung nach links / Griff rechts: Schraube die magnetische Schließeinheit an die rechte Seitenwand deines Fachs. Öffnungsrichtung nach rechts / Griff links: Schraube die magnetische Schließeinheit an die linke Seitenwand deines Fachs. Türen mit Griffen 133...
  • Seite 134 GRYD Anleitung 881.101.10 P49 x2 Einzeltüren mit Griff unten: Öffnungsrichtung nach links / Griff rechts: Schraube die magnetische Schließeinheit an die rechte Seitenwand deines Fachs. Öffnungsrichtung nach rechts / Griff links: Schraube die magnetische Schließeinheit an die linke Seitenwand deines Fachs.
  • Seite 135 GRYD Anleitung 881.101.10 Jetzt kannst du die Türen anbringen. Drücke die Scharniergelenke wie oben gezeigt auf die Angeln bis es klickt. Die Nahansicht oben zeigt die genaue Position. Türen mit Griffen...
  • Seite 136 GRYD Anleitung 881.101.10 Schraube die Griffe an eine Stelle deiner Wahl an. Türen mit Griffen...
  • Seite 137 GRYD Anleitung 881.101.10 Sollte eine Tür nicht richtig sitzen, tue Folgendes: A für eine vertikale Justierung B für eine Justierung nach vorne C für eine horizontale Justierung D zum Abnehmen der Tür Türen mit Griffen...
  • Seite 138 GRYD Anleitung 881.101.10 Die magnetische Schließeinheit gibt dir die Möglichkeit, deine Türen auszugleichen, sollte sie nicht bündig anschließen. Oben siehst du, dass du den Verbindungsstift bis zu 1.5 mm in die eine oder andere Richtung justieren kannst. Türen mit Griffen...

  • Seite 139: Push-To-Open Türen

    PUSH-TO-OP EN TÜ R EN F Ü R G R Y D Dein Möbelstück wird ähnlich aussehen wie dieses.
  • Seite 140 GRYD Anleitung 881.101.11 Diese Teile brauchst du: 3 x 10 Scharnier Push-To-Open Montageplatte für Scharnier Schraube Varianta 3 x 10 mm 901.100.07 901.100.08 901.100.05 3,5 x 13 3,0 x 13 Push-To-Open Plättchen Schraube US 3,5 x 13 mm Schraube US 3,0 x 13 mm...
  • Seite 141 GRYD Anleitung 881.101.11 Bevor du anfängst, Türen anzubringen, überlege dir genau, wo du die Türöffnungsmechanismen anbringen möchtest. Du entscheidest. Unsere Empfehlung: Bringe die Öffnungsmechanismen unterhalb deiner Augenhöhe oben an den Türen an und oberhalb deiner Augenhöhe unten an den Türen. Das macht es bequemer, die Türen zu öffnen.
  • Seite 142 GRYD Anleitung 881.101.11 Die Türen sind alle flach verpackt, um Platz zu sparen. Um sie anzubringen, musst du deshalb zunächst die Scharniere anschrauben. Push-to-open Türen...
  • Seite 143 GRYD Anleitung 881.101.11 Bevor du die Clip-on-Montageplatte an den Seitenwänden anbringst, muss du dir überlegen, in welche Richtung die Tür aufgehen soll. Öffnungsrichtung nach links: Schraube die Kreuzmontageplatte an die linke Seitenwand des Abschnitts. Lass je ein Loch Abstand zum oberen und unteren Ende des Abschnitts.
  • Seite 144 GRYD Anleitung 881.101.11 Für Doppeltüren: Zunächst musst du die beiden Einzelteile (P51, P58) einer Push-to-Open-Einheit verbinden und in die vorgebohrten Löcher schrauben – jeweils für die rechte und die linke Tür. Die vorgebohrten Löcher findest du in den Böden, die den mit den Türen zu verschließenden Abschnitt oben abgrenzen.
  • Seite 145 GRYD Anleitung 881.101.11 Einzeltüren mit Öffnungsmechanismus oben: Öffnungsrichtung nach links / Push-Mechanismus rechts: Schraube die Push-to-Open-Einheit an die rechte Seitenwand deines Fachs. Öffnungsrichtung nach rechts/ Push-Mechanismus links: Schraube die Push-to-Open-Einheit an die linke Seitenwand deines Fachs. Push-to-open Türen...
  • Seite 146 GRYD Anleitung 881.101.11 Einzeltüren mit Griff unten: Öffnungsrichtung nach links / Push-Mechanismus rechts: Schraube die Push-To-Open-Einheit an die rechte Seitenwand deines Fachs. Öffnungsrichtung nach rechts / Push-Mechanismus links: Schraube die Push-To-Open-Einheit an die linke Seitenwand deines Fachs. Push-to-open Türen...
  • Seite 147 GRYD Anleitung 881.101.11 Jetzt kannst du die Türen anbringen. Drücke die Scharniergelenke wie oben gezeigt auf die Clip- on-Montageplatte bis es klickt. Die Nahansicht oben zeigt die genaue Position. Push-to-open Türen...
  • Seite 148 GRYD Anleitung 881.101.11 Bringe nun die Push-to-Open-Plättchen an den Türen an. Die drei Illustrationen oben zeigen, welche vorgebohrten Löcher abhängig von der Position deines Öffnungsmechanismus genutzt werden sollen. Push-to-open Türen...
  • Seite 149 GRYD Anleitung 881.101.11 Sollte eine Tür nicht richtig sitzen, erklären die Illustrationen A bis D, wie du das änderst. A für eine vertikale Justierung B für eine Justierung nach vorne C für eine horizontale Justierung D zum Abnehmen der Tür Push-to-open Türen...
  • Seite 150 GRYD Anleitung 881.101.11 Die Push-to-Open-Einheit gibt dir die Möglichkeit, deine Türen auszugleichen, sollte sie nicht bündig anschließen. Oben siehst du, dass du den Verbindungsstift bis zu 1.5 mm in die eine oder andere Richtung justieren kannst. Push-to-open Türen...

  • Seite 151: Schubladen Mit Griffen

    SCHUBLADEN MIT GR I FFEN F Ü R G R Y D Dein Möbelstück wird ähnlich aussehen wie dieses. 470mm 342mm...
  • Seite 152 GRYD Anleitung 881.101.12 Diese Teile brauchst du: 3 x 10 3 x 13 4 x 25 Schraube Varianta 3 x 10 mm Schraube US 3 x 13 Schraube 4 x 25 mm 901.100.05 901.100.20 901.100.22 Türgriff Schubladenfront Schublade (Regaltiefe 34 cm) Schublade (Regaltiefe 47 cm) 101.175.0x...
  • Seite 153 GRYD Anleitung 881.101.12 Unsere Schubladen verlassen das Warenlager vormontiert. Um sie einzusetzen, musst du sie erst auseinanderbauen. 1 Zieh die kleine Platte der Befestigungskonstruktion aus dem Boden der Schublade wie oben gezeigt. 2 Halte die Schienen fest und hebe den Schubladenkasten vorsichtig an.
  • Seite 154 GRYD Anleitung 881.101.12 Unsere Schubladen haben vorgebohrte Löcher, die das Anbringen der Front erleichtern. Bringe die Front wie oben gezeigt an. BEACHTE: Die vorgebohrten Löcher haben einen größeren Durchmesser als die benötigten Schrauben. Dieser zusätzliche Raum dient dazu, die perfekte Position für deine Front zu finden, sollte sie nicht bündig zum Rest des Möbels abschließen.
  • Seite 155 GRYD Anleitung 881.101.12 Schraube die Griffe an. Schubladen mit Griffen...
  • Seite 156 GRYD Anleitung 881.101.12 342mm Verbinde nun die Schienen mit den Seitenwänden. Verwende dazu die zweiten Löcher von unten des Faches, in dem du die Schublade anbringen willst. BEACHTE: Auch hier ist das Loch in der Schiene größer als die Schraube. Du kannst den Platz zum Ausrichten der Schublade nutzen (siehe Schritt 10-11).
  • Seite 157 GRYD Anleitung 881.101.12 470mm Schraube den Abstandshalter (P64) an die Seitenwände. Verwende dazu Schraube 4x20 (P65). 470mm Schraube die Schubladenschienen an die Abstandshalter (P64). Verwende dazu Schraube 3x10 (P14). Schubladen mit Griffen...
  • Seite 158 GRYD Anleitung 881.101.12 Verbinde nun die Schublade mit den Schienen. Ziehe dazu die Schienenführung zu dir. Lege die Schublade auf die Führung wie oben gezeigt. Die zwei Detailzeichnungen helfen, die exakte Position zu finden. Schubladen mit Griffen...
  • Seite 159 GRYD Anleitung 881.101.12 Um sicher zu stellen, dass die Schublade fest ist, fixiere sie an der Führung. Drücke dazu die kleine Platte unter der Schublade wieder zurück an ihren Platz (du hast sie in Schritt 1 abgebaut). Schubladen mit Griffen...
  • Seite 160 GRYD Anleitung 881.101.12 A Die Schublade etwas höher ausrichten: Ziehe die Schublade ganz aus und drehe den kleinen Befestigungsmechanismus nach rechts wie in Illustration A gezeigt. B Die Schublade etwas niedriger ausrichten: Ziehe die Schublade ganz aus und drehe den kleinen Befestigungsmechanismus nach links wie in Illustration B gezeigt.
  • Seite 161 GRYD Anleitung 881.101.12 342mm Sollte die Schubladenfront nicht bündig abschließen, kannst du sie ausrichten. C Weiter nach vorne: Nimm den Schubladenkasten aus den Schienen, lockere die beiden Schrauben, die innen an der Seitenwand sind und setze die Schienen weiter nach vorne.
  • Seite 162 GRYD Anleitung 881.101.12 470mm Sollte die Schubladenfront nicht bündig abschließen, kannst du sie ausrichten. C Weiter nach vorne: Nimm den Schubladenkasten aus den Schienen, lockere die beiden Schrauben, die innen am Distanzstück sind und setze die Schienen weiter nach vorne.

  • Seite 163: Schubladen Mit Push-To-Open

    SCHUBLADEN MIT P U SH -TO- O P EN F Ü R G R Y D Dein Möbelstück wird ähnlich aussehen wie dieses. 470mm 342mm...
  • Seite 164 GRYD Anleitung 881.101.13 Diese Teile brauchst du: 3 x 10 4 x 25 Schraube Varianta 3 x 10 mm Schraube 4 x 25 mm 901.100.05 901.100.22 Schubladenfront Schublade (Regaltiefe 34 cm) Schublade (Regaltiefe 47 cm) 101.122.xx, 101.123.xx 101.124.00, 101.124.01 101.124.03, 101.124.04...
  • Seite 165 GRYD Anleitung 881.101.13 Unsere Schubladen verlassen das Warenlager vormontiert. Um sie einzusetzen, musst du sie erst auseinanderbauen. 1 Zieh die kleine Platte der Befestigungskonstruktion aus dem Boden der Schublade wie oben gezeigt. 2 Halte die Schienen fest und hebe den Schubladenkasten vorsichtig an.
  • Seite 166 GRYD Anleitung 881.101.13 Unsere Schubladen haben vorgebohrte Löcher, die das Anbringen der Front erleichtern. Bringe die Front wie oben gezeigt an. BEACHTE: Die vorgebohrten Löcher haben einen größeren Durchmesser als die benötigten Schrauben. Dieser zusätzliche Raum dient dazu, die perfekte Position für deine Front zu finden, sollte sie nicht bündig zum Rest des Möbels abschließen.
  • Seite 167 GRYD Anleitung 881.101.13 342mm Verbinde nun die Schienen mit den Seitenwänden. Verwende dazu die zweiten Löcher von unten des Faches, in dem du die Schublade anbringen willst. Schubladen mit Push-to-Open...
  • Seite 168 GRYD Anleitung 881.101.13 470mm Schraube den Abstandshalter (P64) an die Seitenwände. Verwende dazu Schraube 4x20 (P65). Schubladen mit Push-to-Open...
  • Seite 169 GRYD Anleitung 881.101.13 470mm Schraube die Schubladenschienen an die Abstandshalter (P64). Verwende dazu Schraube 3x10 (P14). Schubladen mit Push-to-Open...
  • Seite 170 GRYD Anleitung 881.101.13 Verbinde nun die Schublade mit den Schienen. Ziehe dazu die Schienenführung zu dir. Lege die Schublade auf die Führung wie oben gezeigt. Die zwei Detailzeichnungen helfen, die exakte Position zu finden. Schubladen mit Push-to-Open...
  • Seite 171 GRYD Anleitung 881.101.13 Um sicher zu stellen, dass die Schublade fest ist, fixiere sie an der Führung. Drücke dazu die kleine Platte unter der Schublade wieder zurück an ihren Platz (du hast sie in Schritt 1 abgebaut). Schubladen mit Push-to-Open...
  • Seite 172 GRYD Anleitung 881.101.13 Sollte die Schubladenfront nicht bündig abschließen, kannst du sie ausrichten. A Die Schublade etwas höher ausrichten: Ziehe die Schublade ganz aus und drehe den kleinen Befestigungsmechanismus nach rechts wie in Illustration A gezeigt. B Die Schublade etwas niedriger ausrichten: Ziehe die Schublade ganz aus und drehe den kleinen Befestigungsmechanismus nach links wie in Illustration B gezeigt.
  • Seite 173 GRYD Anleitung 881.101.13 C Weiter nach vorne: Drehe das kleine schwarze Rad unter der Schublade in deine Richtung. D Weiter nach hinten: Drehe das kleine schwarze Rad unter der Schublade in die Richtung deines Produkts. Schubladen mit Push-to-Open...
