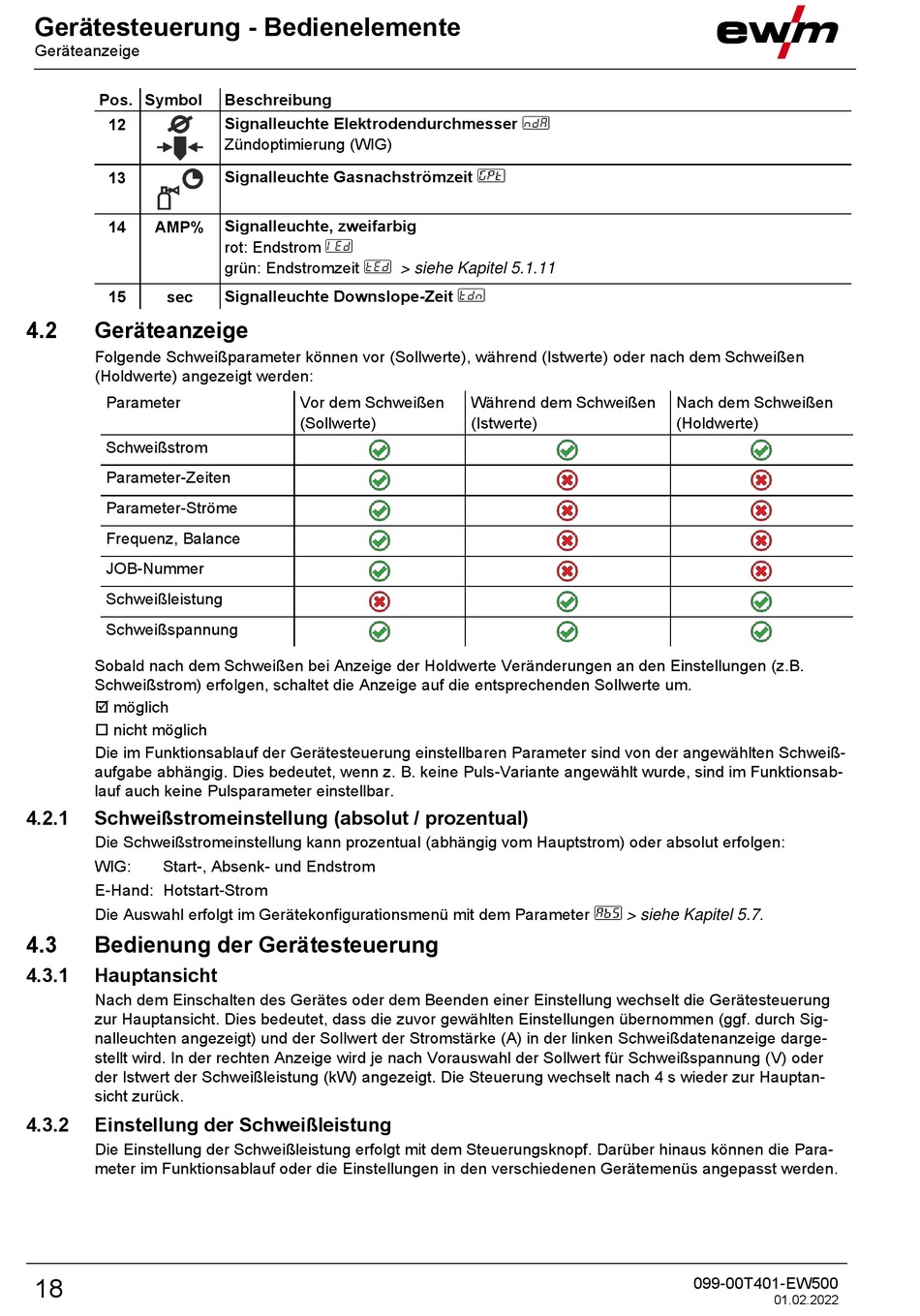

Gerätesteuerung - Bedienelemente
Geräteanzeige
Pos. Symbol
12
13
14
AMP%
15
sec
4.2
Geräteanzeige
Folgende Schweißparameter können vor (Sollwerte), während (Istwerte) oder nach dem Schweißen
(Holdwerte) angezeigt werden:
Parameter
Schweißstrom
Parameter-Zeiten
Parameter-Ströme
Frequenz, Balance
JOB-Nummer
Schweißleistung
Schweißspannung
Sobald nach dem Schweißen bei Anzeige der Holdwerte Veränderungen an den Einstellungen (z.B.
Schweißstrom) erfolgen, schaltet die Anzeige auf die entsprechenden Sollwerte um.
möglich
nicht möglich
Die im Funktionsablauf der Gerätesteuerung einstellbaren Parameter sind von der angewählten Schweiß-
aufgabe abhängig. Dies bedeutet, wenn z. B. keine Puls-Variante angewählt wurde, sind im Funktionsab-
lauf auch keine Pulsparameter einstellbar.
4.2.1
Schweißstromeinstellung (absolut / prozentual)
Die Schweißstromeinstellung kann prozentual (abhängig vom Hauptstrom) oder absolut erfolgen:
WIG:
Start-, Absenk- und Endstrom
E-Hand: Hotstart-Strom
Die Auswahl erfolgt im Gerätekonfigurationsmenü mit dem Parameter
4.3
Bedienung der Gerätesteuerung
4.3.1
Hauptansicht
Nach dem Einschalten des Gerätes oder dem Beenden einer Einstellung wechselt die Gerätesteuerung
zur Hauptansicht. Dies bedeutet, dass die zuvor gewählten Einstellungen übernommen (ggf. durch Sig-
nalleuchten angezeigt) und der Sollwert der Stromstärke (A) in der linken Schweißdatenanzeige darge-
stellt wird. In der rechten Anzeige wird je nach Vorauswahl der Sollwert für Schweißspannung (V) oder
der Istwert der Schweißleistung (kW) angezeigt. Die Steuerung wechselt nach 4 s wieder zur Hauptan-
sicht zurück.
4.3.2
Einstellung der Schweißleistung
Die Einstellung der Schweißleistung erfolgt mit dem Steuerungsknopf. Darüber hinaus können die Para-
meter im Funktionsablauf oder die Einstellungen in den verschiedenen Gerätemenüs angepasst werden.
18
Beschreibung
0
Signalleuchte Elektrodendurchmesser
Zündoptimierung (WIG)
Signalleuchte Gasnachströmzeit
Signalleuchte, zweifarbig
rot: Endstrom
grün: Endstromzeit
Signalleuchte Downslope-Zeit
Vor dem Schweißen
(Sollwerte)
> siehe Kapitel 5.1.11
Während dem Schweißen
(Istwerte)
Nach dem Schweißen
(Holdwerte)
> siehe Kapitel 5.7.
099-00T401-EW500
01.02.2022
