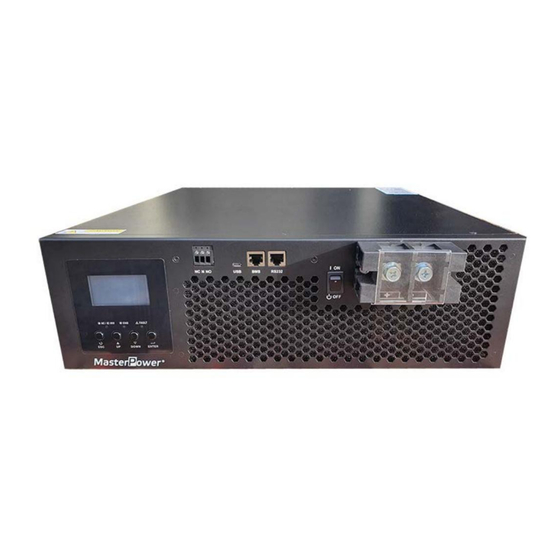

- Seite 1 Machine Translated by Google Benutzerhandbuch OMEGA X-RACK 3KW / 5KW MPPT-SOLAR-WECHSELRICHTER Version: 1.7...
-
Seite 2: Inhaltsverzeichnis
Machine Translated by Google Inhaltsverzeichnis ÜBER DIESE ANLEITUNG ............................1 Zweck ................................1 Geltungsbereich ..................................1 SICHERHEITSHINWEISE ............................1 EINLEITUNG ..............................2 Merkmale ................................2 Grundlegende Systemarchitektur .......... -
Seite 3: Über Diese Anleitung
Machine Translated by Google ÜBER DIESE ANLEITUNG Zweck Dieses Handbuch beschreibt den Zusammenbau, die Installation, den Betrieb und die Fehlerbehebung dieses Geräts. Bitte lesen Sie dieses Handbuch vor der Installation und dem Betrieb sorgfältig durch. Bewahren Sie dieses Handbuch zum späteren Nachschlagen auf. Zielfernrohr Dieses Handbuch enthält Sicherheits- und Installationsrichtlinien sowie Informationen zu Werkzeugen und Verkabelung. -
Seite 4: Einleitung
Machine Translated by Google EINLEITUNG Dies ist ein Multifunktions-Wechselrichter / Ladegerät, das die Funktionen eines Wechselrichters, eines MPPT-Solarladegeräts und eines Batterieladegeräts kombiniert, um eine unterbrechungsfreie Stromversorgung mit tragbarer Größe zu bieten. Sein umfassendes LCD-Display bietet eine benutzerkonfigurierbare und leicht zugängliche Tastenbedienung, wie z. B. Batterieladestrom, Wechselstrom-/Solarladepriorität und akzeptable Eingangsspannung basierend auf verschiedenen Anwendungen. -
Seite 5: Produktübersicht
Machine Translated by Google Produktübersicht Zurück Vorderseite 1. LCD-Display 2. Statusanzeige 3. Ladeanzeige 4. Fehleranzeige 5. Funktionstasten 6. Ein-/Ausschalter 7. AC- Eingang 8. AC-Ausgang 9. PV- Eingang 10. Batterieeingang 11. Parallel-Kommunikationskabel (nur für Parallelmodell) 12. Stromaufteilungskabel (nur für Parallelmodell) 13. Potentialfreier Kontakt 14. -
Seite 6: Installation
Machine Translated by Google INSTALLATION Auspacken und Inspektion Bitte überprüfen Sie das Gerät vor der Installation. Achten Sie darauf, dass nichts in der Verpackung beschädigt ist. Sie sollten die folgenden Artikel im Paket erhalten haben: ÿ Das Gerät x 1 ÿ... -
Seite 7: Batterieanschluss
Machine Translated by Google Batterieanschluss VORSICHT: Für den sicheren Betrieb und die Einhaltung von Vorschriften wird empfohlen, einen separaten DC-Überstromschutz oder eine Trennvorrichtung zwischen Batterie und Wechselrichter zu installieren. In manchen Anwendungen ist möglicherweise keine Trennvorrichtung erforderlich, jedoch muss dennoch ein Überstromschutz installiert sein. Bitte beziehen Sie sich auf die typische Stromstärke in der folgenden Tabelle als erforderliche Sicherungs- oder Unterbrechergröße. -
Seite 8: Ausgangsanschluss
Machine Translated by Google AC-Eingangs-/Ausgangsanschluss VORSICHT !! Installieren Sie vor dem Anschluss an eine AC-Eingangsstromquelle bitte einen separaten AC-Trennschalter zwischen Wechselrichter und AC-Eingangsstromquelle. Dadurch wird sichergestellt, dass der Wechselrichter während der Wartung sicher getrennt und vollständig vor Überstrom des AC-Eingangs geschützt werden kann. Die empfohlene Spezifikation des AC-Trennschalters beträgt 30 A für 3 KW und 50 A für 5 KW. -
Seite 9: Pv-Anschluss
Machine Translated by Google 4. Stellen Sie sicher, dass die Kabel fest angeschlossen sind. ACHTUNG: Wichtig Achten Sie darauf, die AC-Kabel mit der richtigen Polarität anzuschließen. Wenn L- und N-Drähte vertauscht angeschlossen werden, kann dies zu einem Kurzschluss der Stromversorgung führen, wenn diese Wechselrichter im Parallelbetrieb betrieben werden. VORSICHT: Geräte wie Klimaanlagen benötigen mindestens 2 bis 3 Minuten zum Neustart, da ausreichend Zeit zum Ausgleichen des Kältemittelgases in den Kreisläufen benötigt wird. -
Seite 10: Kommunikationsverbindung
Machine Translated by Google Solarlademodus INVERTER-MODELL 3KW-24V 3KW-48V 145 VDC max. PV-Array-Leerlaufspannung 30 ~ 115 VDC 60 ~ 115 VDC MPPT-Spannungsbereich des PV-Arrays Bitte befolgen Sie die folgenden Schritte, um die PV-Modulverbindung zu implementieren: 1. Montieren Sie den Ringkabelschuh basierend auf dem empfohlenen Kabel und Anschluss Größe. -
Seite 11: Potentialfreier Kontakt
Machine Translated by Google Trockenkontaktsignal Auf der Rückseite steht ein potentialfreier Kontakt (3 A / 250 VAC) zur Verfügung. Es könnte verwendet werden, um ein Signal an ein externes Gerät zu liefern, wenn die Batteriespannung einen Warnpegel erreicht. Einheitenstatus Zustand Trockener Kontaktanschluss: NC &... -
Seite 12: Betrieb
Machine Translated by Google BETRIEB Einschalten / Ausschalten Sobald das Gerät ordnungsgemäß installiert und die Batterien richtig angeschlossen sind, drücken Sie einfach den Ein-/Ausschalter (auf dem Knopf des Gehäuses), um das Gerät einzuschalten. Bedien- und Anzeigefeld Das in der nachstehenden Tabelle dargestellte Bedien- und Anzeigefeld befindet sich auf der Vorderseite des Wechselrichters. Es umfasst drei Anzeigen, vier Funktionstasten und ein LCD-Display, das den Betriebsstatus und Informationen zur Eingangs-/Ausgangsleistung anzeigt. -
Seite 13: Symbole
Machine Translated by Google LCD-Display-Symbole Symbol Bedienungsanleitung Informationen zur Eingangsquelle Zeigt den AC-Eingang an. Zeigt den PV-Eingang an Geben Sie Eingangsspannung, Eingangsfrequenz, PV-Spannung, Batteriespannung und Ladestrom an. Konfigurationsprogramm und Fehlerinformationen Zeigt die Einstellprogramme an. Zeigt die Warn- und Fehlercodes an. Warnung: Blinkt mit Warncode. - Seite 14 Machine Translated by Google Im Batteriemodus wird die Batteriekapazität angezeigt. LCD Bildschirm Ladeprozentsatz Batteriespannung <1,717 V/Zelle 1,717 V / Zelle ~ 1,8 V / Zelle Belastung > 50 % 1,8 ~ 1,883 V / Zelle > 1.883 V / Zelle <1,817 V/Zelle 1,817 V / Zelle ~ 1,9 V / Zelle 50 % >...
-
Seite 15: Lcd-Einstellung
Machine Translated by Google LCD-Einstellung Nachdem Sie die ENTER-Taste 3 Sekunden lang gedrückt gehalten haben, wechselt das Gerät in den Einstellungsmodus. Drücken Sie die „UP“- oder „DOWN“-Taste, um die Einstellungsprogramme auszuwählen. Drücken Sie dann die „ENTER“-Taste, um die Auswahl zu bestätigen, oder die ESC-Taste, um die Auswahl zu bestätigen Ausfahrt. - Seite 16 Machine Translated by Google 60A (Standard) Der Einstellbereich reicht von 10 A Maximaler Ladestrom: Zum Konfigurieren bis 120 A für das 3K-Modell und von des Gesamtladestroms für Solar- und 10 A bis 140 A für das 5K-Modell Netzladegeräte. Modell. Inkrement von jedem Klick ist 10A.
- Seite 17 Machine Translated by Google Neustart aktivieren Neustart deaktivieren (Standard) Automatischer Neustart bei Überlastung tritt ein Neustart aktivieren Neustart deaktivieren (Standard) Automatischer Neustart bei Übertemperatur 60Hz 50 Hz (Standard) Ausgangsfrequenz Automatisch (Standard) Wenn ausgewählt und Utility verfügbar ist, arbeitet der Wechselrichter im Line- Modus.
-
Seite 18: Einstellung
Machine Translated by Google Der Parameter wird auf 10 % SOC Standardeinstellung: 10 % der Batterie festgelegt. Verfügbare Optionen für 24-V-Modelle. Akku voll aufgeladen Der Einstellbereich reicht von 24,0 V bis 32,0 V und Inkrement von jedem Klick ist 1,0 V. 27 V (Standard) Verfügbare Optionen für 48-V-Modelle: Zurücksetzen des... - Seite 19 Machine Translated by Google SLb: Solarenergie für Last zuerst Solarenergie versorgt die Last zuerst mit Strom und ermöglicht auch die UCb: Ermöglicht dem Versorgungsunternehmen, die Dienstprogramm zum Aufladen der Batterie. Batterie aufzuladen Priorität Solarenergie: Zum Konfigurieren der SLb: Solarenergie für Last zuerst Solarenergie liefert Strom Solarenergiepriorität für Batterie und Last die Last zuerst und verbieten die...
- Seite 20 Machine Translated by Google Standardeinstellung des 24-V-Modells: 28,2 V Voreinstellung: 56,4 V Bulk-Ladespannung (CV-Spannung) Wenn in Programm 5 Selbstdefiniert ausgewählt ist, kann dieses Programm eingerichtet werden. Der Einstellbereich beträgt 24,0 V bis 32 V für das 24-V-Modell und 48,0 V bis 64,0 V für das 48-V-Modell. Das Inkrement jedes Klicks beträgt 0,1 V. 24-V-Modell standardmäßig auf 27,0 V Schwebende Ladespannung Standardeinstellung des 48-V-Modells: 54,0 V...
- Seite 21 Machine Translated by Google Standardeinstellung des 24-V-Modells: 21,0 V Standardeinstellung des 48-V-Modells: 42,0 V Niedrige DC-Abschaltspannung Wenn in Programm 5 Selbstdefiniert ausgewählt ist, kann dieses Programm eingerichtet werden. Der Einstellbereich reicht von 20,0 V bis 27,0 V für das 24-V-Modell und 40,0 V bis 54,0 V für 48-V-Modell.
- Seite 22 Machine Translated by Google Ermöglichen Deaktivieren (Standard) Wenn die Ausgleichsfunktion in Programm 33 aktiviert ist, kann dieses Programm eingerichtet werden. Wenn in diesem Programm „Aktivieren“ ausgewählt wird, werden Ausgleich aktiviert der Batterieausgleich und die LCD-Hauptseite sofort aktiviert sofort zeigt „“. Wenn „Deaktivieren“ ausgewählt ist, wird die Ausgleichsfunktion bis zur nächsten aktivierten Ausgleichszeit abgebrochen „...
- Seite 23 Machine Translated by Google Bildschirmeinstellung Die LCD-Anzeigeinformationen werden abwechselnd durch Drücken der „UP“- oder „DOWN“-Taste umgeschaltet. Die wählbaren Informationen werden in der folgenden Reihenfolge umgeschaltet: Eingangsspannung, Eingangsfrequenz, PV-Spannung, MPPT-Ladestrom, MPPT-Ladeleistung, Batteriespannung, Ausgangsspannung, Ausgangsfrequenz, Lastprozentsatz, Last in VA, Last in Watt, DC-Entladestrom, Haupt-CPU-Version und zweite CPU-Version.
- Seite 24 Machine Translated by Google PV-Leistung = 500 W PV-Leistung Batteriespannung = 50 V, Ausgangsspannung = 230 V Batteriespannung und Ausgangsspannung Ausgangsfrequenz = 50Hz Ausgangsfrequenz Lastprozent = 70 % Prozentsatz laden Wenn die angeschlossene Last niedriger als 1 kVA ist, zeigt die Last in VA xxx VA wie in der folgenden Tabelle.
- Seite 25 Machine Translated by Google Wenn die Last niedriger als 1 kW ist, zeigt die Last in W xxxW wie in der folgenden Tabelle. Belastung in Watt Wenn die Last größer als 1 kW (ÿ 1 kW) ist, zeigt die Last in W x,x kW wie in der folgenden Tabelle.
-
Seite 26: Beschreibung Der Betriebsart
Machine Translated by Google Beschreibung der Betriebsart Betriebsmodus Beschreibung LCD Bildschirm Laden durch Netz- und PV-Energie. Laden durch Dienstprogramm. Standby Modus Notiz: Das Gerät liefert keine Leistung, * Standby-Modus: Der Wechselrichter kann aber trotzdem Batterien ist noch nicht eingeschaltet, aber an diesem aufladen. - Seite 27 Machine Translated by Google Laden durch Netz- und PV-Energie. Laden durch PV Das Gerät liefert eine Ausgabe Strom vom Versorgungsunternehmen. PV Energiesparmodus Laden durch Dienstprogramm Energie und Versorgungsunternehmen können Batterien aufladen. Kein Aufladen Kein Laden und Bypass Fehlermodus Notiz: * Fehlermodus: Fehler sind Dienstprogramm kann umgehen.
-
Seite 28: Fehlerreferenzcode
Machine Translated by Google Fehlerreferenzcode Falscher Code Fehlerereignis Symbol an Der Lüfter ist gesperrt, wenn der Wechselrichter ausgeschaltet ist. Übertemperatur Batteriespannung ist zu hoch Batteriespannung ist zu niedrig Kurzschluss am Ausgang oder Übertemperatur wird von internen Wandlerkomponenten erkannt. Ausgangsspannung ist anormal. (Für 1K / 2K / 3K-Modell) Ausgangsspannung ist zu hoch. -
Seite 29: Warnanzeige
Machine Translated by Google Warnanzeige Warnung Hörbarer Alarm Warnereignis Symbol blinkt Code Der Lüfter ist gesperrt, wenn der Dreimal pro Sekunde piepen Wechselrichter eingeschaltet ist. Keiner Übertemperatur Akku ist überladen Piepton einmal pro Sekunde Piepton einmal pro Sekunde Niedriger Batteriestatus Überlast Piepton einmal alle 0,5 Sekunden Piept zweimal alle 3 Sekunden... - Seite 30 Machine Translated by Google ÿ Ladezeit und Timeout ausgleichen In der Ausgleichsphase liefert der Controller Strom, um die Batterie so weit wie möglich zu laden, bis die Batteriespannung auf die Batterieausgleichsspannung ansteigt. Dann wird eine Konstantspannungsregelung angewendet, um die Batteriespannung auf der Batterieausgleichsspannung zu halten.
-
Seite 31: Spezifikationen
Machine Translated by Google SPEZIFIKATIONEN Tabelle 1 Technische Daten des Leitungsmodus INVERTER-MODELL 3KW-24V 3KW-48V Sinusförmig Wellenform der Eingangsspannung 230 VAC Nominale Eingangsspannung 110 VAC ± 7 V Niedrige Verlustspannung 120 VAC ± 7 V Verlustarme Rückspannung 280 VAC ± 7 V Hohe Verlustspannung 270 VAC ±... - Seite 32 Machine Translated by Google Tabelle 2 Spezifikationen des Batteriemodus INVERTER-MODELL 3KW-24V 3KW-48V 3KVA / 3KW 3KVA / 3KW 5KVA / 5KW Nennleistung Reine Sinuswelle Wellenform der Ausgangsspannung 230 VAC ± 5 % Ausgangsspannungsregelung 50 Hz oder 60 Hz Ausgangsfrequenz Spitzeneffizienz Überspannungschutz 5 s bei ÿ150 % Last;...
- Seite 33 Machine Translated by Google Tabelle 3 Spezifikationen des Lademodus Utility-Lademodus INVERTER-MODELL 3KW-24V 3KW-48V Ladestrom Standard: 30A, max.: 60A @ Nominale Eingangsspannung Überschwemmt 29,2 VDC 58,4 VDC Schüttgut Batterie Laden Hauptversammlung / Gel 28,2 VDC 56,4 VDC Stromspannung Batterie 27 VDC 54 VDC Schwebende Ladespannung 34 VDC...
-
Seite 34: Bypass-Modus
Machine Translated by Google Tabelle 4 Technische Daten des ECO-/Bypass-Modus Bypass-Modus INVERTER-MODELL 3KW-24V 3KW-48V Sinusförmig Wellenform der Eingangsspannung 176 VAC ± 7 V Niedrige Verlustspannung 186 VAC ± 7 V Verlustarme Rückspannung 280 VAC ± 7 V Hohe Verlustspannung 270 VAC ± 7 V Rücklaufspannung mit hohem Verlust Nominale Eingangsfrequenz 50Hz / 60Hz (Automatische Erkennung) -
Seite 35: Fehlerbehebung
Machine Translated by Google FEHLERBEHEBUNG Problem Was ist zu tun LCD/LED/Summer Erklärung/Mögliche Ursache LCD/LEDs und Summer sind Das Gerät schaltet 3 Sekunden lang aktiv und erlöschen dann. sich während des Die Batteriespannung ist zu niedrig (<1,91 1. Akku aufladen. Startvorgangs V / Zelle) 2. -
Seite 36: Parallelfunktion
Machine Translated by Google PARALLELFUNKTION 1. Einleitung Dieser Wechselrichter kann für zwei Anwendungen parallel verwendet werden. Parallelbetrieb einphasig mit bis zu 9 Einheiten. Die unterstützte maximale Ausgangsleistung beträgt 27KW / 27KVA für das 3KW-Modell und 45KW / 45KVA für das 5KW-Modell. 2. - Seite 37 Machine Translated by Google Schritt 3: Schließen Sie die 2-poligen und 14-poligen wieder an die ursprüngliche Position auf der parallelen Platine an, wie in der folgenden Tabelle gezeigt. Schritt 4: Bringen Sie die parallele Abdeckung wieder am Gerät an. Jetzt stellt der Wechselrichter die Parallelbetriebsfunktion bereit. 4.
- Seite 38 Machine Translated by Google Befolgen Sie beim AC-Eingang und -Ausgang ebenfalls das gleiche Prinzip. VORSICHT !! Bitte installieren Sie den Unterbrecher an der Batterie- und AC-Eingangsseite. Dadurch wird sichergestellt, dass der Wechselrichter sein kann während der Wartung sicher getrennt und vollständig vor Überstrom der Batterie oder des Wechselstromeingangs geschützt. Das Die empfohlene Montageposition der Leistungsschalter ist in den Abbildungen in 5-1 und 5-2 dargestellt.
-
Seite 39: Belastung
Machine Translated by Google 4-1. Parallelbetrieb in einer Phase Zwei Wechselrichter parallel: Netzanschluss Belastung Kommunikationsverbindung Drei Wechselrichter parallel: Netzanschluss Belastung Kommunikationsverbindung... - Seite 40 Machine Translated by Google Vier Wechselrichter parallel: Netzanschluss Belastung Kommunikationsverbindung Fünf Wechselrichter parallel: Netzanschluss Belastung Kommunikationsverbindung Sechs Wechselrichter parallel: Netzanschluss Belastung...
- Seite 41 Machine Translated by Google Kommunikationsverbindung Sieben Wechselrichter parallel: Netzanschluss Belastung Kommunikationsverbindung ÿ ÿ ÿ ÿ ÿ ÿ ÿ Acht Wechselrichter parallel: Netzanschluss Belastung Kommunikationsverbindung ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ Neun Wechselrichter parallel: Netzanschluss Belastung...
- Seite 42 Machine Translated by Google Kommunikationsverbindung ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ 4-2. Unterstützt 3-Phasen-Geräte Drei Wechselrichter in jeder Phase: Netzanschluss Belastung Kommunikationsverbindung ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ ÿ WARNUNG: Schließen Sie das Stromaufteilungskabel nicht zwischen Wechselrichtern an, die sich in unterschiedlichen Phasen befinden. Andernfalls können die Wechselrichter beschädigt werden.
- Seite 43 Machine Translated by Google Sieben Wechselrichter in einer Phase und ein Wechselrichter für die anderen beiden Phasen: Netzanschluss Belastung Hinweis: Es liegt an der Anforderung des Kunden, 7 Wechselrichter in einer beliebigen Phase auszuwählen. P1: L1-Phase, P2: L2-Phase, P3: L3-Phase. Kommunikationsverbindung ÿ...
- Seite 44 Machine Translated by Google Kommunikationsverbindung Drei Wechselrichter in einer Phase, zwei Wechselrichter in der zweiten Phase und ein Wechselrichter für die dritte Phase: Netzanschluss Belastung Kommunikationsverbindung Drei Wechselrichter in einer Phase und nur ein Wechselrichter für die restlichen zwei Phasen: Netzanschluss Belastung Kommunikationsverbindung...
- Seite 45 Machine Translated by Google Zwei Wechselrichter in zwei Phasen und nur ein Wechselrichter für die verbleibende Phase: Netzanschluss Belastung Kommunikationsverbindung Zwei Wechselrichter in einer Phase und nur ein Wechselrichter für die restlichen Phasen: Netzanschluss Belastung Kommunikationsverbindung...
- Seite 46 Machine Translated by Google Ein Wechselrichter in jeder Phase: Netzanschluss Belastung Kommunikationsverbindung WARNUNG: Schließen Sie das Stromaufteilungskabel nicht zwischen Wechselrichtern an, die sich in unterschiedlichen Phasen befinden. Andernfalls können die Wechselrichter beschädigt werden. 5. LCD-Einstellung und Anzeige Einstellprogramm: Programm Beschreibung Wählbare Option Single: Wenn das Gerät allein betrieben wird, wählen Sie bitte...
- Seite 47 Machine Translated by Google Wenn die Einheiten in einer 3-Phasen-Anwendung betrieben werden, wählen Sie bitte „3PX“, um jeden L1-Phase: Wechselrichter zu definieren. Es sind mindestens 3 Wechselrichter oder maximal 9 Wechselrichter erforderlich, um dreiphasige Geräte zu unterstützen. Es ist mindestens ein Wechselrichter in jeder Phase oder bis zu vier Wechselrichter in einer Phase erforderlich.
- Seite 48 Machine Translated by Google 6. Inbetriebnahme Parallel in einer Phase Schritt 1: Prüfen Sie vor der Inbetriebnahme folgende Voraussetzungen: ÿ Korrekte Kabelverbindung ÿ Stellen Sie sicher, dass alle Unterbrecher in den Leitungsdrähten der Lastseite offen sind und alle Neutralleiter jeder Einheit angeschlossen sind zusammen.
- Seite 49 Machine Translated by Google LCD-Anzeige in L1-Phasen-Einheit LCD-Anzeige in L2-Phasen-Einheit LCD-Anzeige in L3-Phasen-Einheit Schritt 5: Liegt keine Störungsmeldung mehr vor, ist das System zur Unterstützung von 3-phasigen Betriebsmitteln vollständig installiert. Schritt 6: Bitte schalten Sie alle Unterbrecher der Leitungsdrähte auf der Lastseite ein. Dieses System beginnt, die Last mit Strom zu versorgen. Hinweis 1: Um das Auftreten von Überlast zu vermeiden, ist es besser, das gesamte System zuerst in Betrieb zu haben, bevor die Leistungsschalter auf der Lastseite eingeschaltet werden.
-
Seite 50: Anhang A: Ungefähre Backup-Zeittabelle
Machine Translated by Google Anhang A: Ungefähre Backup-Zeittabelle Modell Autonomiezeit bei 24 VDC 200 Ah (min) Autonomiezeit bei 24 VDC 400 Ah (min) Belastung (VA) 2200 1050 1200 1500 3KW-24V 1800 2100 2400 2700 3000 Modell Autonomiezeit bei 48 VDC 200 Ah (min) Autonomiezeit bei 48 VDC 400 Ah (min) Belastung 1226... -
Seite 51: Anhang B: Installation Der Bms-Kommunikation
Machine Translated by Google Anhang B: Installation der BMS-Kommunikation 1. Einleitung Beim Anschluss an eine Lithiumbatterie wird empfohlen, ein speziell angefertigtes RJ45-Kommunikationskabel zu erwerben. Bitte erkundigen Sie sich bei Ihrem Händler oder Integrator nach Einzelheiten. Dieses maßgeschneiderte RJ45-Kommunikationskabel liefert Informationen und Signale zwischen der Lithiumbatterie und dem Wechselrichter. Diese Informationen sind unten aufgeführt: ÿ... - Seite 52 Machine Translated by Google HINWEIS: „1“ ist die obere Position und „0“ die untere Position. Dip 2 Dip 3 Dip 4 Gruppenadresse Tauchen 1 Nur Einzelgruppe. Mit dieser Einstellung muss die Master-Batterie eingerichtet werden, und die Slave-Batterien sind nicht eingeschränkt. Bedingung für mehrere Gruppen.
- Seite 53 Machine Translated by Google Schritt 4. Schalten Sie den Wechselrichter ein. Schritt 5. Achten Sie darauf, im LCD-Programm 5 den Batterietyp „PYL“ auszuwählen. WECO Schritt 1. Verwenden Sie ein speziell angefertigtes RJ45-Kabel, um den Wechselrichter und die Lithiumbatterie zu verbinden. Hinweis für Parallelsystem: 1.
- Seite 54 Machine Translated by Google SOLTARO Schritt 1. Verwenden Sie ein speziell angefertigtes RJ45-Kabel, um den Wechselrichter und die Lithiumbatterie zu verbinden. Hinweis für Parallelsystem: 1. Unterstützt nur die Installation gemeinsamer Batterien. 2. Verwenden Sie ein speziell angefertigtes RJ45-Kabel, um einen beliebigen Wechselrichter anzuschließen (kein Anschluss an einen bestimmten Wechselrichter erforderlich) und Lithium Batterie.
- Seite 55 Machine Translated by Google 6. Code-Referenz Der entsprechende Informationscode wird auf dem LCD-Bildschirm angezeigt. Bitte überprüfen Sie den LCD-Bildschirm des Wechselrichters auf Betrieb. Code Handlung Beschreibung Wenn der Batteriestatus nicht geladen und entladen werden darf, nachdem die Kommunikation zwischen dem Wechselrichter und der Batterie erfolgreich war, wird Code 60 angezeigt, um das Laden und Entladen der Batterie zu stoppen.
-
Seite 56: Anhang C: Die Wi-Fi-Bedienungsanleitung In Remote
Machine Translated by Google Anhang C: Die Wi-Fi-Bedienungsanleitung in Remote Tafel 1. Einleitung Wi-Fi-Modul kann drahtlose Kommunikation zwischen Inselnetz-Wechselrichtern und Überwachungsplattform ermöglichen. Benutzer haben vollständige und ferngesteuerte Überwachungs- und Steuerungserfahrung für Wechselrichter, wenn sie das Wi-Fi-Modul mit der WatchPower-APP kombinieren, die sowohl für iOS- als auch für Android-basierte Geräte verfügbar ist. Alle Datenlogger und Parameter werden in iCloud gespeichert. Die Hauptfunktionen dieser APP: ÿ... - Seite 57 Machine Translated by Google Verbindung. Schritt 2: Konfiguration des lokalen Wi-Fi-Moduls Jetzt befinden Sie sich auf der Seite „Wi-Fi Config“. Es gibt ein detailliertes Setup-Verfahren, das unter „Wie stelle ich eine Verbindung her?“ aufgeführt ist. Abschnitt und Sie können ihm folgen, um eine Wi-Fi-Verbindung herzustellen. Rufen Sie „EinstellungenÿWi-Fi“...
-
Seite 58: Diagnosefunktion
Machine Translated by Google Wenn die Verbindung fehlschlägt, wiederholen Sie bitte Schritt 2 und 3. Diagnosefunktion „ ” Wenn das Modul nicht richtig überwacht, tippen Sie bitte auf die obere rechte Ecke des Bildschirms, um weitere Details zu erhalten. Es wird ein Reparaturvorschlag angezeigt. - Seite 59 Machine Translated by Google 2-3.Login und APP-Hauptfunktion Geben Sie nach Abschluss der Registrierung und der lokalen Wi-Fi-Konfiguration den registrierten Namen und das Passwort ein, um sich anzumelden. Hinweis: Kreuzen Sie „Remember Me“ an, damit Sie sich anschließend bequem anmelden können. Überblick Nach erfolgreicher Anmeldung können Sie auf die Seite „Übersicht“...
- Seite 60 Machine Translated by Google Geräteliste. Teilenummernschild ist auf Frontplatte geklebt. Weitere Informationen zur Geräteliste finden Sie in Abschnitt 2.4. MICH Auf der ICH-Seite können Benutzer „Meine Informationen“ ändern, einschließlich Benutzerfoto, Kontosicherheit, Passwort ändern, Cache leeren und Abmelden, wie in den folgenden Diagrammen gezeigt.
- Seite 61 Machine Translated by Google 2-4.Geräteliste Auf der Seite Geräteliste können Sie nach unten ziehen, um die Geräteinformationen zu aktualisieren, und dann auf jedes Gerät tippen, das Sie auf seinen Echtzeitstatus und zugehörige Informationen überprüfen sowie Parametereinstellungen ändern möchten. Bitte beachten Sie die Parametereinstellungsliste. Gerätemodus Oben auf dem Bildschirm befindet sich ein dynamisches Leistungsflussdiagramm, um den Live-Betrieb zu zeigen.
- Seite 62 Machine Translated by Google Alarmhistorie und detaillierte Informationen. Tippen Sie auf das Symbol in der oberen rechten Ecke, ein leeres Eingabefeld erscheint. Dann können Sie den Namen für Ihr Gerät bearbeiten und auf „Bestätigen“ tippen, um die Namensänderung abzuschließen. Geräteinformationsdaten Benutzer können ÿGrundlegende Informationenÿ, ÿProduktinformationenÿ, ÿBewertete Informationenÿ, ÿVerlaufÿ...
- Seite 63 Machine Translated by Google Markieren Sie einige davon, ÿOutput Settingÿ, ÿBattery Parameter Settingÿ, ÿEnable / Disable itemsÿ, ÿRestore to the defaultsÿ zur Veranschaulichung. Es gibt drei Möglichkeiten, die Einstellung zu ändern, und sie variieren je nach Parameter. a) Auflisten von Optionen zum Ändern von Werten durch Antippen einer davon. b) Funktionen aktivieren / herunterfahren, indem Sie auf die Schaltfläche „Aktivieren“...
- Seite 64 Machine Translated by Google Stromspannung Es dient zum Einrichten der Batterieladeparameter. Die wählbaren Werte in verschiedenen Bulk-Ladespannung Wechselrichtermodellen können variieren. Einzelheiten finden Sie im Produkthandbuch. Aktivieren oder deaktivieren Sie die Batterieausgleichsfunktion. Batterieausgleich Echtzeit Es ist eine Echtzeitaktion, um den Batterieausgleich zu aktivieren. Batterie aktivieren Ausgleich Angeglichene Zeit...
