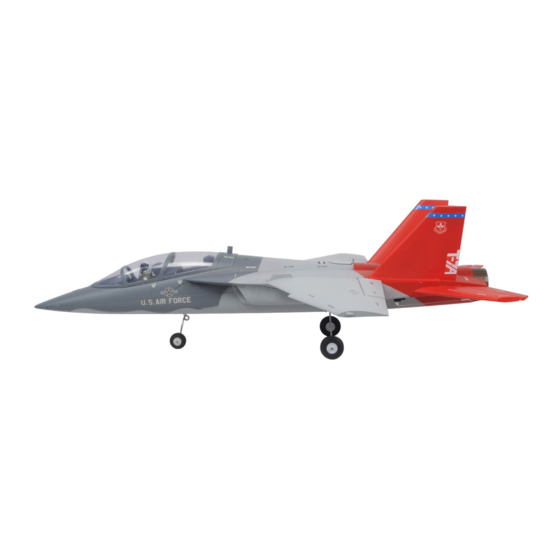

Amewi AMX Planes T-7A RED HAWK 64mm EDF Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Amewi Anleitungen
  4. Flugzeugmodellen
  5. AMX Planes T-7A RED HAWK 64mm EDF
  6. Bedienungsanleitung

Amewi AMX Planes T-7A RED HAWK 64mm EDF Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
T-7A RED HAWK
64mm EDF
BEDIENUNGSANLEITUNG / MANUAL

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Amewi AMX Planes T-7A RED HAWK 64mm EDF

Inhaltszusammenfassung für Amewi AMX Planes T-7A RED HAWK 64mm EDF

  • Seite 1 T-7A RED HAWK 64mm EDF BEDIENUNGSANLEITUNG / MANUAL...
  • Seite 3 Welcome to AMEWI The Amewi Trade GmbH is an international import- and wholesale company for R/C models, toys and creative items, located in Borchen near Paderborn, Germany. Our product range includes over 10,000 items. Above all, this includes remote-controlled car, helicopter, boat, and tank models as well as a wide range of accessories and all necessary spare parts.

  • Seite 4: Declaration Of Conformity

    This product has been manufactured according to actual technical standards. The product is matching the requirements of the existing European and national guidelines. The Declaration of Conformity has been proofed. AMEWI Trade e.K. declares that this product is matching the basic requirements and remaining regulations of the guideline 2014/53/EU (RED).
  • Seite 5 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES T-7A RED HAWK BATTERY NOTICE & DISPOSAL HINWEISE ZU BATTERIEN & ENTSORGUNG / Batterien / Akkus gehören nicht in Kinderhände. Ein Wechsel der Batterien oder Akkus ist nur durch einen Erwachsenen durchzuführen. Niemals Akkus mit Trockenbatterien mischen.
  • Seite 6 Cd= Cadmium, HG=Quecksilber, Pb=Blei (Die Bezeichnungen stehen auf Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol). AMEWI is registered below the Batt-Reg.-Nr. DE 77735153 at the foundation EAR and recycles all used electronic parts properly. Electric and electronical products are not allowed to put in household garbage. Please dispose the product at the end of the lifetime according to the actual laws.
  • Seite 7 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES T-7A RED HAWK THANK YOU VIELEN DANK / Vielen Dank für den Kauf des der AMXPLANES RED HAWK. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für spätere Fragen auf. Thank you for purchasing the AMXPLANES RED HAWK. Please read the instruction manual carefully and keep it for future reference. WARNUNG WARNING Dieses ferngesteuerte Flugzeug ist kein Spielzeug.
  • Seite 8 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES T-7A RED HAWK WICHTIGE HINWEISE / IMPORTANT NOTICE Hinweis: Dieses Produkt wird gemäß strengen Leistungsrichtlinien hergestellt und entspricht den Sicherheitsstandards und - anforderungen. Dieses Produkt ist nicht für Kinder unter 14 Jahren geeignet. Der Hersteller haftet nicht für Verletzungen oder Unfälle, die durch die Verwendung abnormaler Teile, übermäßige Abnutzung, unsachgemäße Montage oder Bedienung verursacht werden.
  • Seite 9 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES T-7A RED HAWK Bitte bedienen Sie das Modell nicht, wenn Sie müde sind oder sich unwohl fühlen, Alkohol getrunken oder Drogen konsumiert haben • dies kann Verletzungen bei Ihnen oder anderen führen. Um Verbrennungen zu vermeiden, fassen Sie Antriebsteile und Motoren niemals während oder direkt nach der Nutzung an, da sie •...
  • Seite 10 Alle AMXPLANES Modelle finden Sie unter https://amxplanes.amewi.com AMXPLANES is the new premium aircraft line from Amewi. From the first design to the production of individual basic materials to the later completion, these models are designed with the highest precision in mind. A well-thought-out drive concept and the most modern electronics particularly distinguish our AMXPLANES aircraft.

  • Seite 11: Produktübersicht / Product Overview

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES T-7A RED HAWK PRODUKTÜBERSICHT / PRODUCT OVERVIEW Der AMXPlanes T-7A Red Hawk 64mm EDF-Jet ist ein einfach zu fliegender Jet Trainer in Scale Optik, der für erfahrene und weniger erfahrene Piloten gleichermaßen konzipiert wurde. Der starke 4S kompatible Antrieb in Verbindung mit dem feingewuchteten 12-Blatt 64mm Impeller liefert genügend Schub für ein hohes Geschwindigkeitsspektrum, vertikale Steigleistung (Schub bei 1:1) und Turbinenähnlichem Sound.
  • Seite 12 Ihren Händler und teilen ihm die Artikelbezeichnung oder Teilenummer des fehlenden oder beschädigten Teils bzw. der fehlenden Teile mit. (Eine vollständige Ersatzteilliste finden Sie auf unserer Internetseite amewi.com). Bitte beachten Sie, dass verschiedene Versionen manchmal leicht unterschiedliche Teile in der Verpackung enthalten können.

  • Seite 13: Technische Daten / Specifications

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES T-7A RED HAWK TECHNISCHE DATEN / SPECIFICATIONS Leichte und dennoch stabile technische Material: Regler: Kunststoffe aus EPO und ABS Spannweite: 750mm Servos 9g Digital Servo 5 Stück Gesamtlänge: 960mm Flugzeit: Ca. 8 Minuten Festes Hauptfahrwerk und vorderes Tragflächenbelastung: 79g/dm²...

  • Seite 14: Montage Der Tragflächen / Main Wing Installation

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES T-7A RED HAWK AUFBAU ANLEITUNG / ASSEMBLY INSTRUCTIONS MONTAGE DER TRAGFLÄCHEN / MAIN WING INSTALLATION HKM3.0*10mm Stecken Sie den Tragflächenholm in die Führung des Rumpfes. 2. Die Servokabel auf beiden Seiten anschließen und die beiden Tragflächen wie gezeigt in den Rumpf einbauen. Verwenden Sie die mitgelieferten Schrauben, um die Tragflächen zu befestigen (ziehen Sie die Schrauben nicht zu fest an).
  • Seite 15 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES T-7A RED HAWK MONTAGE DES HÖHENLEITWERKS / HORIZONTAL STABILIZER INSTALLATION Tragen Sie Kleber (nicht im Lieferumfang enthalten) auf Ausbuchtungen wie gezeigt auf, und befestigen Sie das Höhenleitwerk. 2. Verbinden Sie die Anlenkungsstangen mit den Ruderhörnern und Servoarmen. Apply glue (not included) to the slots as shown and fix the horizontal stabilizer to the slots.
  • Seite 16 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES T-7A RED HAWK MONTAGE DES SEITENLEITWERKS / VERTICAL STABILIZER INSTALLATION Tragen Sie Klebstoff (nicht im Lieferumfang enthalten) auf die Schlitze auf, wie gezeigt, und befestigen Sie das Seitenleitwerk an den Schlitzen. Apply glue (not included) to the slots as shown and fix the vertical stabilizer to the slots.

  • Seite 17: Montage Der Ruderhörner / Control Horns Installation

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES T-7A RED HAWK MONTAGE DES FAHRWERKS / LANDING GEAR INSTALLATION Servo Arm PA2.6*12mm Fahrwerks-Montage- platten Main landing gear clamp plate Befestigen Sie das Hauptfahrwerk mit den mitgelieferten Klemmplatten und Schrauben. 2. Stecken Sie das vordere Fahrwerk in den Schlitz durch den Fixierring wie abgebildet. Montieren Sie den Lenkarm am vorderen Fahrwerk und setzen Sie ihn in den Servoarm ein.

  • Seite 18: Schwerpunkt Einstellung / Cg Setting

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES T-7A RED HAWK AKKU MONTAGE / BATTERY INSTALLATION Bevor Sie den Akku an das Flugzeug anschließen, schalten Sie den Sender ein und stellen Sie den Gashebel in die unterste Position. 2. Entfernen Sie die Akkuklappe. Setzen Sie den Akku in das Akkufach ein, wobei das Stromkabel zum Heck des Flugzeugs zeigt, und sichern Sie den Akku mit Klettbändern.

  • Seite 19: Dual Rate Einstellung / Dual Rate Setting

    ÜBERPRÜFEN SIE DIE RICHTUNG DER STEUERFLÄCHEN IMMER VON HINTEN NACH VORNE, UM DIE KORREKTE FUNKTION SICHERZUSTELLEN. Amewi strongly recommends you also perform a full range test prior to each flight! SAFETY FIRST!! Please remove battery before carrying out any pre-flight maintenance to the power system to prevent potential injury from unintended EDF operation.

  • Seite 20: Fehlerbehebung / Trouble Shooting

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES T-7A RED HAWK Based on Amewi’s testing experience, the following rates are recommended for optimum performance. It is suggested that initial flights are carried out using low rates until you are comfortable with the flight characteristics of the plane.

  • Seite 21: Brushless Esc Anleitung / Brushless Esc Manual

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES T-7A RED HAWK - Reparieren/Ersetzen von beschädigten Kabeln oder Steckern Control surface not moving, or responds slowly - Control surface, control horn, linkage, or servo - Replace or repair damaged parts and adjust to control inputs damaged controls - Wire damaged or connector loose...
  • Seite 22 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES T-7A RED HAWK Battery Type: LiPo / NiMH Low Voltage Protection: Soft Cut-Off (Gradually reduce the output power) / Cut-Off (Immediately stop the output power) Low Voltage Protection Threshold: Low / Medium / High For lithium battery, the battery cell number is calculated automatically. Low / medium / high cut-off voltage for each cell is: 2,85 / 3,15 / 3,3V.

  • Seite 23: Mögliche Ursache

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES T-7A RED HAWK SCHUTZFUNTION / PROTECTION FUNCTION Schutz gegen Anlauffehler: Wenn der Motor nicht innerhalb von zwei Sekunden nach dem Gas geben läuft, schaltet der ESC die Ausgangsleistung ab. In diesem Fall MUSS der Gasknüppel wieder nach unten bewegt werden, um den Motor neu zu starten. (Eine solche Situation tritt in den folgenden Fällen auf: Die Verbindung zwischen Regler und Motor ist nicht zuverlässig, der Propeller oder der Motor ist blockiert, das Getriebe ist beschädigt, usw.) 2.

  • Seite 24: Regler Programmieren / Program The Esc

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES T-7A RED HAWK "piep-, piep-, piep-" (Jeder "Piep-Ton" hat ein Zeitintervall von etwa 0,25 Sekunde). After power on, motor does not work such an The throttle stick is not in the lowest position. Move the throttle stick to the bottom position. alert tone is emitted: "beep-, beep-, beep-"...
  • Seite 25 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES T-7A RED HAWK Programmiermodus aufrufen 2. Programmierbare Elemente auswählen Programmierbare Elemente auswählen Nach dem Aufrufen des Programmiermodus hören Sie 8 Töne in einer Schleife mit der folgenden Reihenfolge. Wenn Sie den Gasknüppel innerhalb von 3 Sekunden nach einer Wert des Elements einstellen (programmierbarer Wert) Art von Tönen nach unten bewegen, wird dieser Punkt ausgewählt.

  • Seite 26: Ersatzteile / Spare Parts

    BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXPLANES T-7A RED HAWK ERSATZTEILE / SPARE PARTS 049-AMXP07-001 049-AMXP07-002 049-AMXP07-003 049-AMXP07-004 Rumpf / Fuselage Tragflächen Set / Main Wing Set Höhenleitwerk / Horizontal Stabilizer Seitenleitwerk / Vertical Stabilizer 049-AMXP07-005 049-AMXP07-006 049-AMXP07-007 049-AMXP07-008 Cockpit Rad Set / Wheel Set Tragflächenholm / Wing Spar Anlenkgestänge / Linkage Rod 049-AMXP07-010...
  • Seite 28 amxplanes.amewi.com...
