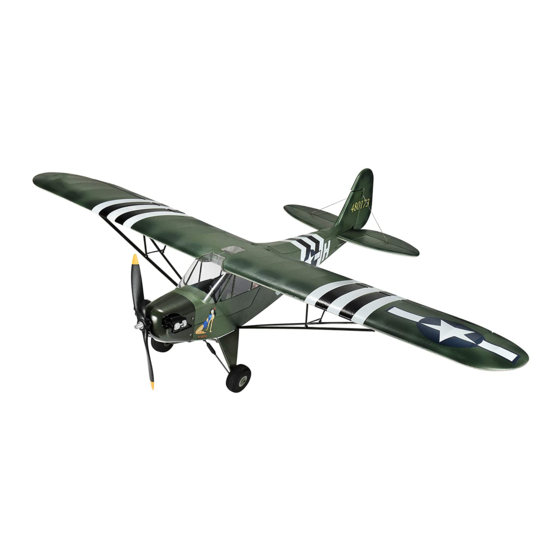

- Seite 1 PIPER J3 CUB Kunstflug Modellflugzeug / Aerobatic Model Plane Aufbauanleitung / Instruction Manual Art.-Nr.: 24072...
- Seite 2 - 2 -...
- Seite 3 - 3 -...
- Seite 4 PIPER J3-CUB BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL WARNUNG Das Flugzeug ist kein Spielzeug und nicht geeignet für Kinder unter 14 Jahren. 1. Fliegen Sie nicht in der Nähe von Häusern oder Gebäuden, Spielplätzen, Bahnschienen, Flughäfen oder Stromleitungen. Fliegen Sie nicht über Menschen. 2.
- Seite 5 PIPER J3-CUB BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL Vielen Dank für den Kauf unseres Piper J3 Cup RC Elektro-Flugzeuges. Die Piper ist ein Propeller-Flugzeug welches ideal ist für Anfänger. Sie führt die meisten Manöver aus, die Sie ausprobieren möchten. Bevor Sie den Piper fliegen: Lesen Sie bitte die Anweisungen sorgfältig durch, bevor Sie das Modell zum ersten Mal benutzen.
-
Seite 6: Technische Daten: / Specification
PIPER J3-CUB BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL Technische Daten: / Specification: Spannweite: 1400mm Wingspan Länge: 950mm Length Fluggewicht: 1800g Flight weight Flügellast: 56g/dm² Wing load 12 x 9“ Propeller: Propeller Servo: 4x 9g Servo Werkzeug / Tools: Um das Flugzeug zu montieren benötigen Sie folgendes Werkzeug. To assemble this airplane you need to prepare some tools Cutter Messer / Cutter Knife Zange / Pliers... - Seite 7 PIPER J3-CUB BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL 1. Montage des Front-Fahrwerks / Assambly of the front landing gears Kleben Sie Stahldraht auf Kleben Sie das Rad auf den Stahldraht. Kleben Sie den Stand der das Damm-Board des Glue the front wheel to the steel wire. vorderen Fahrwerke auf vorderen Landegestells.
- Seite 8 PIPER J3-CUB BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL 2. Montage des Höhen- & Seitenleitwerks / Assambly of the horizontal & vertical tail Befestigen Sie die Schraubhörner Befestigen Sie den Lankhalter Befestigen Sie das Schraub- am Höhenleitwerk. am Seitenleitwerk. horn im Lenkhalter mit einer Install the screw horns in the Install the steering holder in the Schaube.
- Seite 9 PIPER J3-CUB BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL Befestigen Sie das hintere Fahrwerk mit Kleber. Fixieren Sie es mit Schrauben. Install the rear landing gear with glue. Fix it with screws. (PA2,6 x 8mm 2x) Befestigen Sie ein Ende der Feder am Lenkhalter, das andere an der Anlenkung. Fix one End of the spring in the steering holder, the other and to steering arm.
- Seite 10 PIPER J3-CUB BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL Schieben Sie die Verbindungsstange in die Löcher der Tragflächen. Befestigen Sie sie dann mit Schrauben. Put reinforcing rod into the holes on left and right wing with two ends. Then fasten reinforcing rod with screw. Verbinden Sie die beiden Servokabel mit einem Y- Befestigen Sie die Tragflächen und Kabine mit Kabel.
- Seite 11 PIPER J3-CUB BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL 3. Montage der des Leitwerks & Propeller / Assambly of the tail wings & propeller Fixieren Sie das Leitwerk mit Stahldraht (Feder 0,5x4x24,1mm 8x) Fix the horizontal and vertical wing with steel wire (spring 0,5x4x24,1 8x) Befestigen Sie den Propeller mit dem Mitnehmer auf der Motorwelle.
- Seite 12 PIPER J3-CUB BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL Prüfung vor dem Flug / Pre-Flight Check 1. Überprüfen Sie den Hauptflügel, den Rumpf und den Heckflügel auf Knicke oder beschädigte Teile. 2. Überprüfen Sie, ob der Propeller, der Adapter und alle Schrauben fest angezogen sind. 3.
