Hinweis! Wenn die Modbus-Kommunikation genutzt werden soll, kann der La-
6 5
Hinweis! Die Datenleitung kann von oben oder unten in die Wallbox eingeführt
Montageanleitung Ion Wallbox
decontroller über eine zweiadrige Datenleitung an das übergeordnete
System angeschlossen werden. Hierzu die Datenleitung mit der beilie-
genden Kabelverschraubung M12 in die Wallbox einführen und an den
Eingängen RSA und RSB anschließen.
Datenleitung montieren

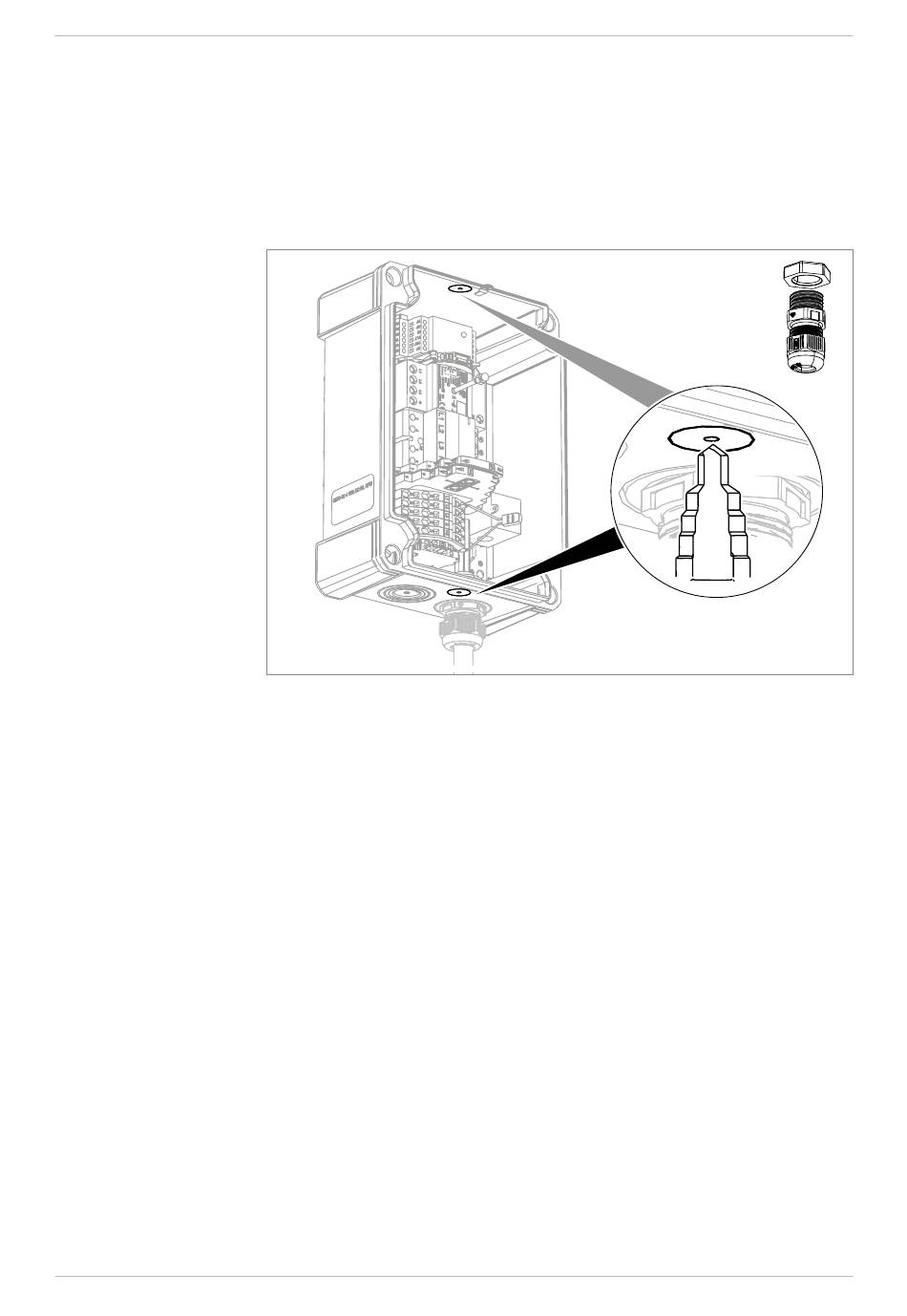

Abb 7: Öffnung M12 bohren
werden, je nachdem ob auch ein Druckausgleichselemelnt in einer der
Öffnungen montiert wird.
1. Öffnung für Kabelverschraubung M12 mit einem Stufenbohrer von der
Boxaußenseite bohren, dabei sehr vorsichtig vorgehen, um die innen-
liegenden Geräte nicht zu beschädigen.
Montage und Installation
M12
∅12 mm
17 | DE
