AJAX DoorProtect Plus Kurzanleitung Seite 2

Kurzanleitung
Magnet Öffnungsmelder
Model Name: Ajax DoorProtect Plus
Drahtloser Sensor zür Überwachung von Öffnung,
Stoß und Neigung von Fenster & Türen
„DoorProtect Plus„ ist ein drahtloses Überwachungsgerät,
das Öffnen, Stöße und Neigungen detektiert und über
einen Anschluss für einen externen Sensor verfügt. Es
wird über das geschützte Protokoll „Jeweller" an das „Ajax"
Sicherheitssystem angeschlossen, die Reichweite beträgt,
ohne Hindernisse, bis zu 1200 m. Die mitgelieferte Batterie
hat eine Lebensdauer von bis zu 5 Jahren und ist für die
Nutzung im Innenbereich vorgesehen.
WICHTIG: Diese Kurzanleitung enthält allgemeine
Informationen über „DoorProtect Plus". Vor Inbetriebnahme des
Gerätes ist es empfehlenswert, die Bedienungsanleitung auf der
Website: ajax.systems/support/devices/doorprotect-plus
zu studieren.

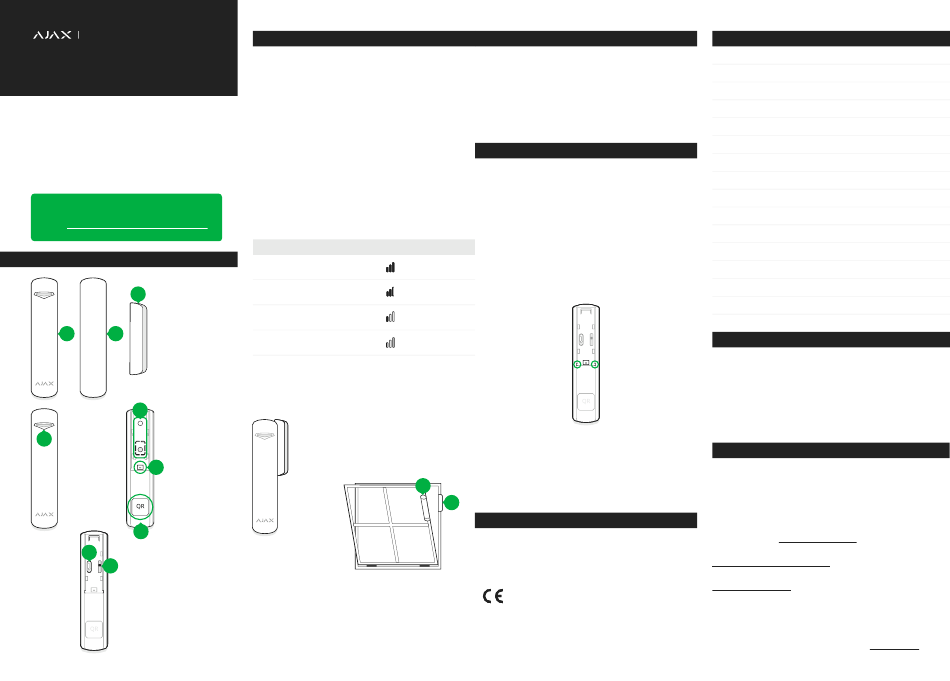

FUNKTIONSTEILE
3
1 – DoorProtect Plus
1 2
2 – Großer Magnet
3 – Kleiner Magnet
5
5 - Montageplatte
SmartBracket (gelochtes
Teil ist notwendig für
4
Auslösung des
Sabotagekontakts beim
Versuch, den Sensor von
6
4 - Kontrollleuchte
der Oberfläche
abzureißen)
6 – Stecker für das
Anschließen eines
externen Sensors
7 – QR-Code
7
8
9
8 - Hauptschalter
9 - Taste für den
Sabotagekontakt
DE
WAHL DES AUFSTELLUNGSORTES
Bei der Wahl des Aufstellungsortes von „DoorProtect Plus"
sind Hindernisse zu berücksichtigen, die das Funksignal
beeinträchtigen können.
Der Sensor sollte nicht platziert werden:
1. Außerhalb des Raumes (im Freien).
2. Unweit von Metallgegenständen und Spiegel, welche
das Funksignal dämpfen oder abschirmen können.
3. In Räumen, wo Temperatur und Feuchtigkeit über den
zulässigen Grenzen liegen.
Vor der fixen Montage des Gerätes lassen Sie die Signalstärke
in der Applikation „Ajax Security System" mindestens eine
Minute lang prüfen. Diese Prüfung zeigt die Qualität der
Verbindung zwischen Sensor und Hub und bestätigt die
richtige Wahl des Aufstellungsortes.
Status der Kontrollleuchte
Leuchtet mit Unterbrechung
alle 1,5 Sekunden
Blinkt 5 Mal pro Sekunde
Blinkt 2 Mal pro Sekunde
Leuchtet alle 1,5 Sekunden kurz auf
Der Sensor wird mit zwei Magneten, einem kleinen und einem
großen, mit entsprechenden Reichweiten von 1 cm und 2 cm
ausgerüstet. Der Magnet soll rechts vom Sensor, gegenüber
der Markierung platziert werden: Sensor kann waagerecht
angeordnet werden.
Wenn ein Detektieren des Öffnens mittels
Reedkontakt nicht erforderlich ist, verwenden
Sie nur die elektronische Einheit (ohne
Magnete) und deaktivieren Sie den
Magnetsensor in den Einstellungen.
1 - Sensor
2 - Magnet
Der Neigungssensor ermittelt Abweichungen des Gerätes größer
5° gegenüber der senkrechten. „DoorProtect Plus" kann an
Fenster und sogar an Dachfenster montiert werden. Das
Schutzsystem kann scharf geschaltet werden, indem die Fenster
in der Lüftungsposition befinden (vorläufig muss der
magnetische Sensor in diesen Einstellungen ausgeschaltet sein).
AUFSTELLUNG DES GERÄTES
1. Befestigen Sie die Montageplatte „SmartBracket" des
Sensors und des Magneten (wenn nötig) mit den
mitgelieferten Schrauben, oder mit anderen, sicheren
Befestigungselementen.
2. Befestigen Sie den Sensor auf der Platte. Das einmalige
Blinken der Leuchtdiode bestätigt, dass der
Sabotagekontakt aktiviert wurde. Wenn der Magnet
verwendet wird, befestigen Sie diesen auf der Halterung.
ANSCHLIESSEN UND EINSTELLEN DES SENSORS
„DoorProtect Plus" funktioniert nur mit dem „Ajax"
Sicherheitssystem. Der Anschluss an externe Systeme
mittels „Ajax uartBridge" oder „Ajax ocBridge Plus" ist nicht
vorgesehen.
Der Sensor wird mittels der mobilen Applikation „Ajax
Security System" an den Hub angeschlossen und eingestellt.
Platzieren Sie den Sensor innerhalb der Reichweite des
Signalstärke
Hubnetzes und folgen Sie den Angaben für das Anschließen.
Zu „DoorProtect Plus" kann mittels Außenklemme ein Sensor
Ausgezeichnete
Signalstärke
über Kabel mit dem Öffnerkontakt verbunden werden. Um
das Kabel aus dem Gehäuse von „DoorProtect Plus"
Gute Signalstärke
auszuführen, brechen Sie den Blinddeckel auf.
Schlechte
Signalstärke
Kein Signal
Vor Nutzung des an die Klemme angeschlossenen externen
Sensors aktivieren Sie diesen in den Einstellungen von
„DoorProtect Plus".
Wenn der Sensor sich in einem Raum befindet, für den eine
24-Stundenkontrolle erforderlich ist, aktivieren Sie den Modus
1
„Immer aktiv". „DoorProtect Plus"wird bei jeder Öffnung
ansprechen, selbst wenn die Bewachung nicht aktiviert ist.
2
WICHTIGE INFORMATIONEN
Dieses Produkt kann in allen EU-Mitgliedstaaten verwendet werden.
Dieses Gerät entspricht den grundlegenden Anforderungen und
anderen relevanten Bestimmungen der Richtlinie 2014/53 / EU.
Alle wesentlichen Funk Testsuites wurden durchgeführt.
VORSICHT: EXPLOSIONSGEFAHR, WENN DIE BATTERIE DURCH
EINEN FALSCHEN TYP ERSETZT WIRD. ENTSORGUNG DER
VERWENDETEN BATTERIEN GEMÄSS DEN ANWEISUNGEN
TECHNISCHE DATEN
Ansprechschwelle des 1 cm (kleiner Magnet),
Reedkontakts 2 cm (großer Magnet)
Ansprechschwelle des
5° oder mehr (einstellbar)
Neigungssensors
Stoßempfindlichkeit
Funktion für die Nichtberücksichtigung
des ersten Stoßes
Schutz durch Sabotagekontakt
868,0–868,6 MHz bzw. 868,7
Frequenzbereich
–869,2 MHz je nach Verkaufsgebiet
Spitzenleistung des
Bis zu 20 mW
Funksignals
Modulation
Funksignal bis zu 1200 m (im Freien)
Anschluss für
kabelgebundene Sensoren
Speisung 1 Batterie CR123A, 3 V
Bis zu 5 Jahre
Lebensdauer der Batterie
+5°C bis +40°C
Arbeitstemperaturbereich
Arbeitsfeuchtigkeit bis zu 75%
Ø20х90 mm
Außenmaße
Gewicht
VERPACKUNGSINHALT
1. DoorProtect Plus
2. Batterie CR123A (vorinstalliert)
3. Großer Magnet
4. Kleiner Magnet
5. Außenklemme
6. Montagesatz
7. Kurzanleitung
GARANTIE
Der Garantiefrist für die Geräte Ajax beträgt zwei Jahre ab
Kauf und gilt nicht für die mitgelieferte Batterie. Wenn das
Gerät nicht korrekt funktioniert, empfehlen wir, sich zunächst
an den Kundendienst zu wenden – in der Hälfte der Fälle
können technischen Fragen aus der Ferne geklärt werden!
Den Volltext der Garantieverpflichtungen entnehmen Sie
bitte der Web-Seite: ajax.systems/warranty
Endbenutzer-Lizenzvertrag:
ajax.systems/end-user-agreement
Technische Unterstützung:
support@ajax.systems
Hersteller "AJAX SYSTEMS MANUFACTURING"
LIMITED LIABILITY COMPANY
04073, Ukraine, Kiew, Sklarenko-Straße 5
www.ajax.systems
3 Stufen
Ja
Ja
GFSK
Ja, Öffner
29 g
