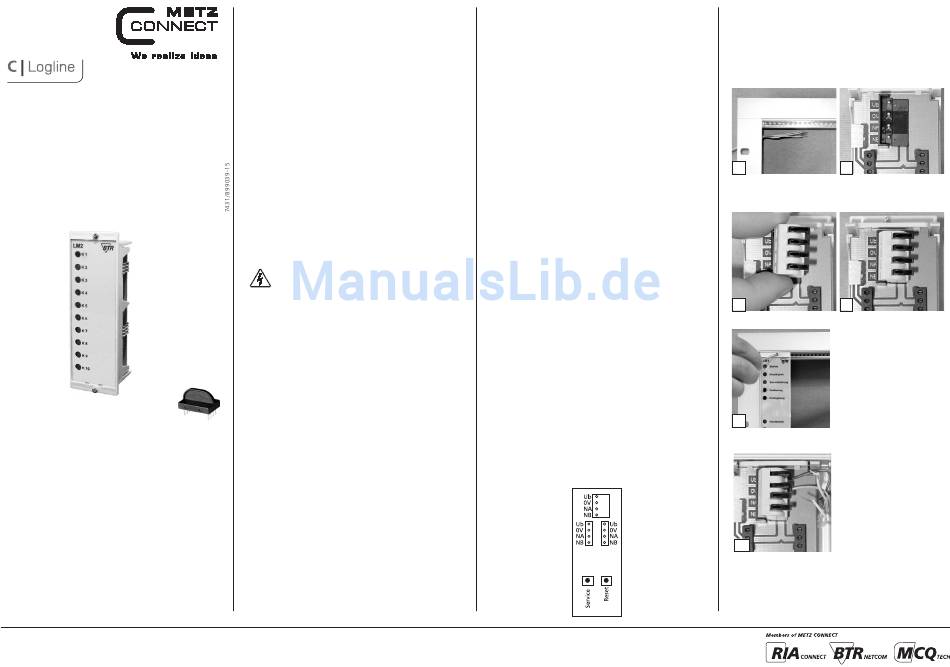

Türeinbaumodul
LM2
11039225

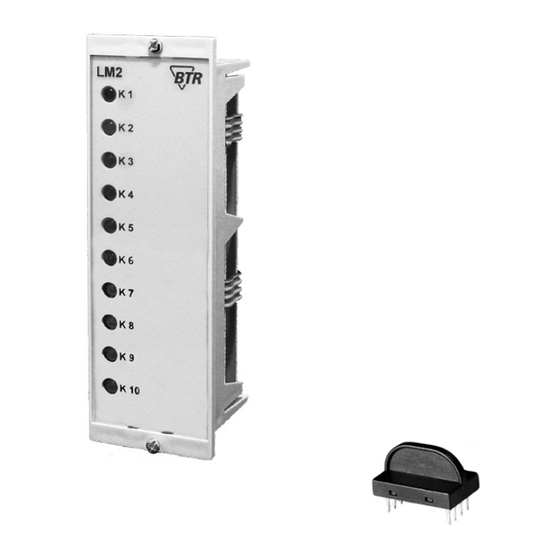

1. Beschreibung
10fach Anzeigenmodul für 19 Zoll-Baugruppenträger. Geeignet als
Meldemodul in Schaltschranktüren oder Fernbedienungstableaus.
Die einzelnen LEDs werden in einer LON-Installation durch Netz-
werkvariablen SNVT angesteuert.
METZ CONNECT | Im Tal 2 | 78176 Blumberg | Germany
Tel. +49 7702 533-0 | Fax +49 7702 533-189
Vertrieb durch RIA CONNECT GmbH und BTR NETCOM GmbH
Montageanleitung siehe www.metz-connect.com
2. Wichtige Hinweise
Konformitätserklärung
Das Gerät wurde nach den geltenden Normen geprüft.
Die Konformität wurde nachgewiesen. Die Konformitätserklärung ist
beim Hersteller BTR NETCOM GmbH abrufbar.
Hinweise zur Gerätebeschreibung
Die Beschreibung enthält Hinweise zum Einsatz und zur Montage
des Geräts. Sollten Fragen auftreten, die nicht mit Hilfe dieser
Anleitung geklärt werden können, sind weitere Informationen beim
Lieferanten oder Hersteller einzuholen.
Die angegebenen Vorschriften/Richtlinien zur Installation und Mon-
tage gelten für die Bundes republik Deutschland. Beim Einsatz des
Geräts im Ausland sind die nationalen Vorschriften in Eigenverant-
wortung des Anlagenbauers oder des Betreibers einzuhalten.
Sicherheitshinweise
Für die Montage und den Einsatz des Geräts sind die jeweils gültigen
Arbeitsschutz-, Unfall verhütungs- und VDE-Vorschriften einzuhalten.
Facharbeiter oder Installateure werden darauf hingewiesen, dass sie
sich vor der Installation oder Wartung der Geräte vorschriftsmäßig
entladen müssen.
Montage- und Installationsarbeiten an den Geräten dürfen grund-
sätzlich nur durch qualifiziertes Fachpersonal durchgeführt werden,
siehe Abschnitt "qualifiziertes Fachpersonal".
Entwurf
Jede Person, die das Gerät einsetzt, muss die Beschreibungen dieser
Anleitung gelesen und verstanden haben.
Warnung vor gefährlicher elektrischer Spannung
Gefahr
bedeutet, dass bei Nicht beachtung Lebensgefahr besteht,
schwere Körper verletzungen oder erhebliche Sach schäden
auftreten können.
Qualifiziertes Fachpersonal
Qualifiziertes Fachpersonal im Sinne dieser Anleitung sind Personen,
die mit den beschriebenen Geräten vertraut sind und über eine ihrer
Tätigkeit entsprechenden Qualifikation verfügen.
preliminary Hierzu gehören zum Beispiel:
• Berechtigung zum Anschluss des Geräts gemäß den VDE-
Bestimmungen und den örtlichen EVU-Vorschriften sowie
Berechtigung zum Ein-, Aus- und Freischalten des Geräts unter
Berück sichtigung der innerbetrieblichen Vorschriften;
• Kenntnis der Unfallverhütungsvorschriften;
• Kenntnisse über den Einsatz und Gebrauch des Geräts innerhalb
des Anlagensystems usw.
3. Technische Daten
LON-Schnittstelle
Übertragung TP/FT-10 free topology
Neuron FT3120 , 4K EEPROM
Datenformat Standardnetzwerk variablen (SNVT)
Übertragungsrate 78 kBit/s
Max. Länge
Linientopologie 2700 m / 64 Knoten
beliebige Topologie 500 m / 64 Knoten
Verkabelung Twisted Pair
Applikationssoftware
XIF- und NXE-Files können aus dem Internet unter
www.metz-connect.com herunterge laden werden.
Versorgung
Betriebsspannungsbereich 24 V DC ±15 %
Stromaufnahme 53 mA
Einschaltdauer relativ 100 %
Wiederbereitschaftszeit 500 ms
Gehäuse
Abmessungen BxHxT 40 x 128,7 x 35 mm (3HE; 8TE)
Gewicht 66 g
Einbaulage beliebig
Montage in 19"-Baugruppenträger
nach IEC 297-3
Zubehör Art.-Nr. 110361 oder 110362
Material
Gehäuse ABS
Klemmen Polyamid 6.6 V0
Schutzart (IEC 60529)
Gehäuse IP40
Klemmen IP20
Anschlussklemmen
Versorgung und Bus max. 1,5 mm² eindrähtig
max. 1,0 mm² feinstdrähtig
Aderndurchmesser 0,3 mm bis max. 1,4 mm
Temperaturbereich
Betrieb -5 °C ... +55 °C
Lagerung -20 °C ... +70 °C
Schutzbeschaltung
Betriebsspannung Verpolschutz
Anzeige
10 LEDs rot, grün oder gelb einstellbar
Wenn eine LED als gelb quittierend (17,0 0) eingestellt ist, wird diese
im System als Wartungsmeldung identifiziert und im
LM1-Modul Sammelmeldemodul) als solche ausgewertet. Wird eine
LED als rot blinkend, quittierend und entriegelnd (52,5 0) eingestellt,
wird diese als Störungsmeldung identifiziert und im LM1-Modul als
solche ausgewertet.
4. Anschlussbild
5. Montage
Anlage spannungsfrei schalten.
Installation
Die Elektroinstallation und der Geräteanschluss dürfen nur durch
qualifiziertes Fachpersonal unter Beachtung der VDE-Bestimmun-
gen und örtlicher Vorschriften vorgenommen werden.
1. Kunststoffmantel des Kabels 7 - 8 cm entfernen, Kabel durch die
obere Öffnung in den Einbaurahmen führen.
1 2
2. Bei dem Modul, das als erstes in den 19"-Einbau rahmen montiert
wird, auf der Rückseite die Anschlussklemme auf die Stiftleiste
stecken (beim LM1 als Zubehör in der Verpackung, für alle ande-
ren Module als Zubehör erhältlich, Art.-Nr. ASP0250404).
3 4
3. Modul im Einbaurahmen oben und unten festschrauben.
5
4. Adern 7 mm abisolieren, (Litzenleiter mit Aderendhülse verse-
hen), in Klemmkörper einführen und Hebel herunterdrücken.
6
