3 Funkcije uređaja

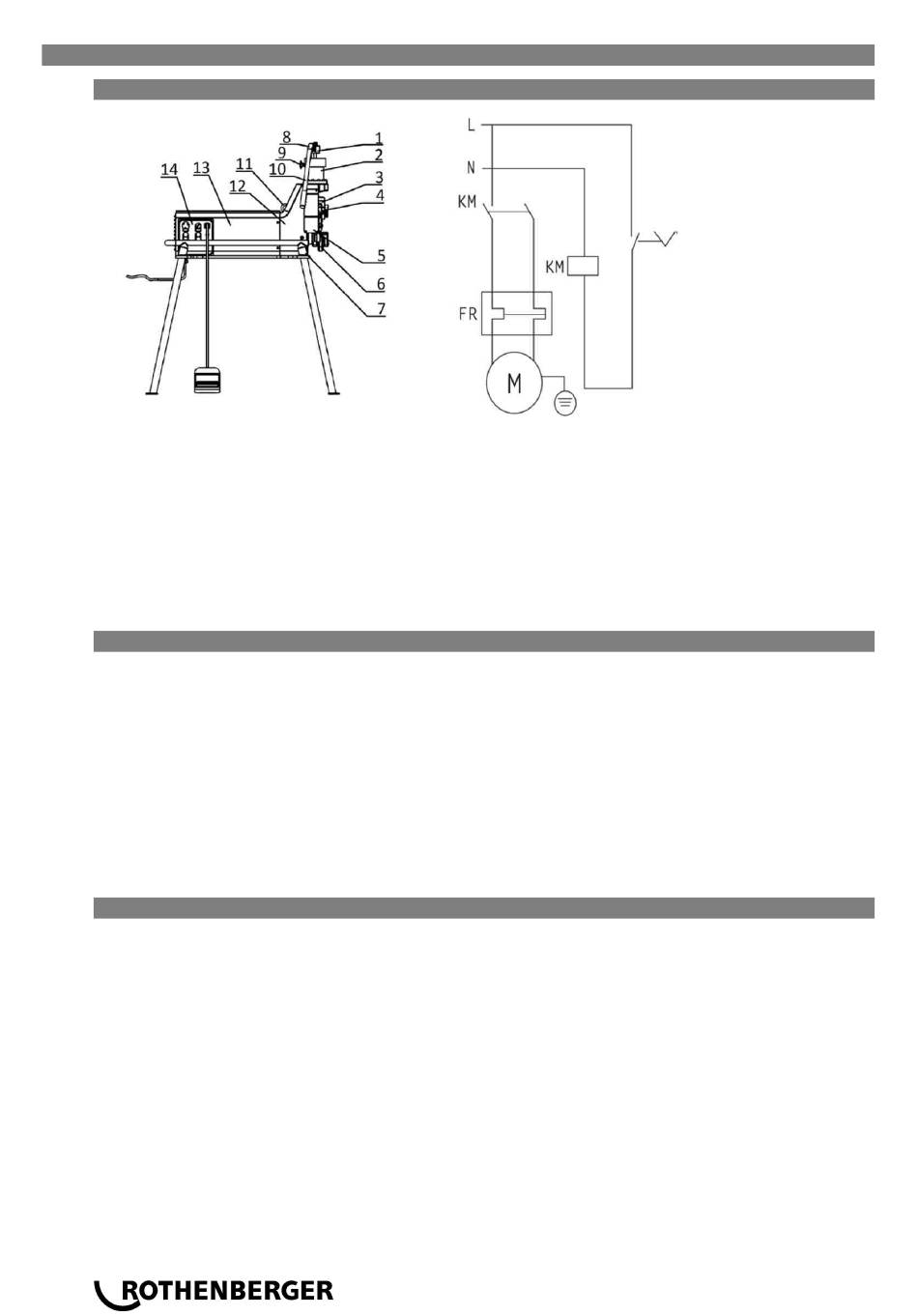

3.1

Pregled

1 Matica za podešavanje
2 Hidraulični cilindar
3 Pritisni valjci
4 Vratilo zahvatnika
5 Zaštitna sprava
6 Valjak stabilizatora cijevi
7
Osnovna ploča
3.2

Opis

S pomoću ovog stroja možete stvoriti utore na krajevima čeličnih cijevi koji odgovaraju standar-
dima kako biste olakšali montažu. Ovaj stroj je idealni alat za sustave prskanja, građevinsku in-
dustriju ili veliku sustavu grijanja. Utori se stvaraju s pomoću 3 različita pritisna valjka i pogons-
kog vratila, koji se preko hidraulične pumpe uvode u cijev. Za stabilizaciju većih cijevi sa strane
je pričvršćen dodatni držač s valjkom.
Stroj je opremljen s 3 gornja pritisna valjka i 3 pogonska vratila i pogodan je za obradu sljedećih
cijevi (vidi tabelu 1 za odgovarajuću kombinaciju pritisnog valjka i pogonskog vratila):
od 1 do 11/2 cola
od 2 do 6 cola
od 8 do 12 cola
3.3 Postavljanje stroja i radnog područja
Odaberite radno područje sa sljedećim svojstvima:
- mora biti dovoljno osvijetljeno.
- ne smije biti tekućina, para ili prašine, jer bi mogli prouzročiti požar.
- mora postojati priključak mase za uzemljenje.
- mora postojati izravan pristup priključku mase, on mora biti bez izvora topline, ulja, oštrih
predmeta ili noževa u blizini. Nadalje, ne smije biti pokretnih dijelova, jer mogu oštetiti kabel.
- stroj i rukovatelj moraju biti na suhom mjestu.
- podloga mora biti ravna.
Stroj nikada ne upotrebljavajte ako ispod njega ima vode.
Prije instaliranja jedinice očistite radno područje.
Skinite sve ostatke ulja.
Rezač utora s valjcima postavite na ravnu i izniveliranu površinu.
Uvjerite se da su rezač utora s valjcima i postolje cijevi stabilno postavljeni.
66
8 Kućište kvake
9 Zaporni ventil
10 Kvaka
11 Zatici
12 Kućište glave
13 Poklopac motora
14
Upravljačka ploča (električna)
