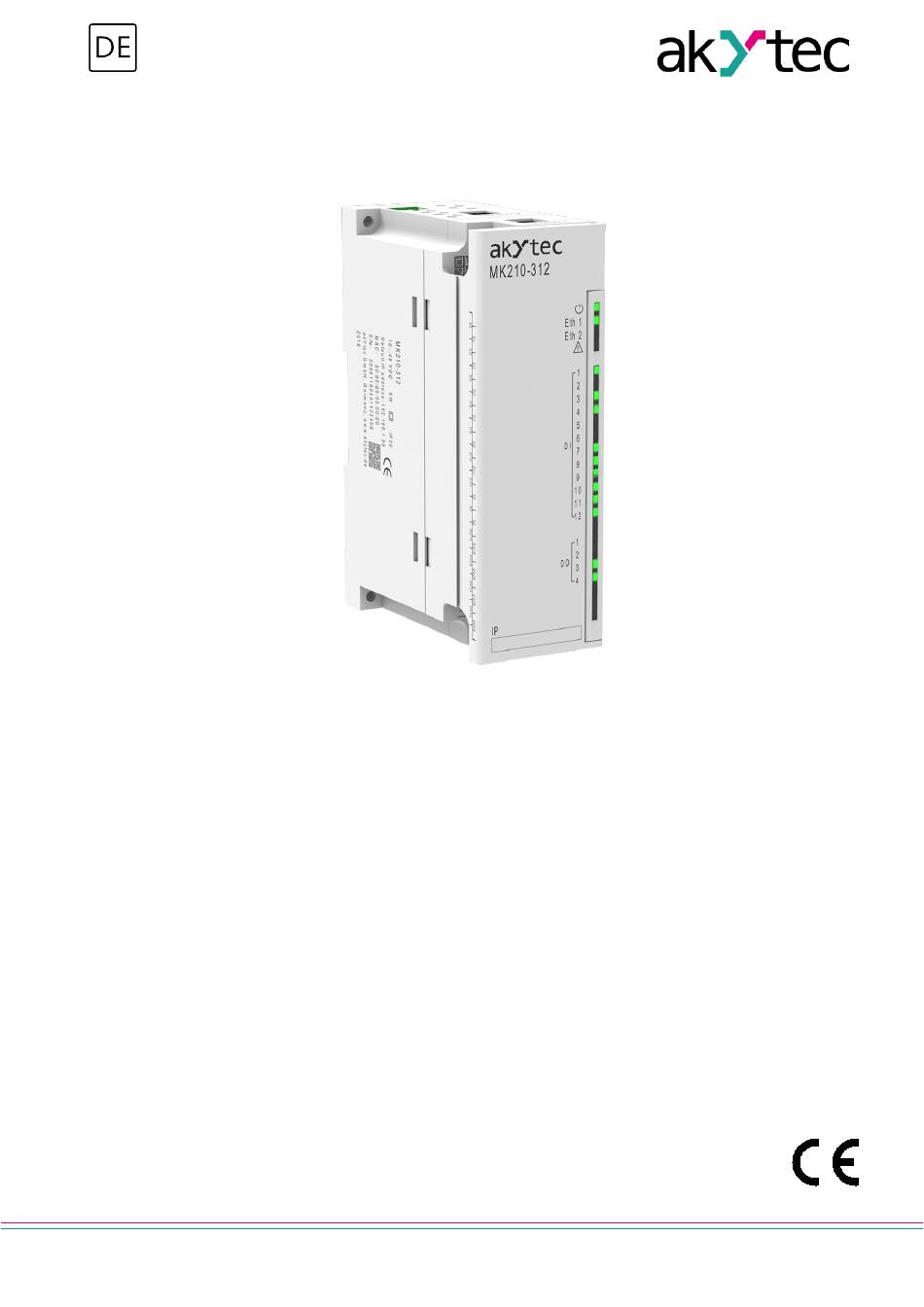

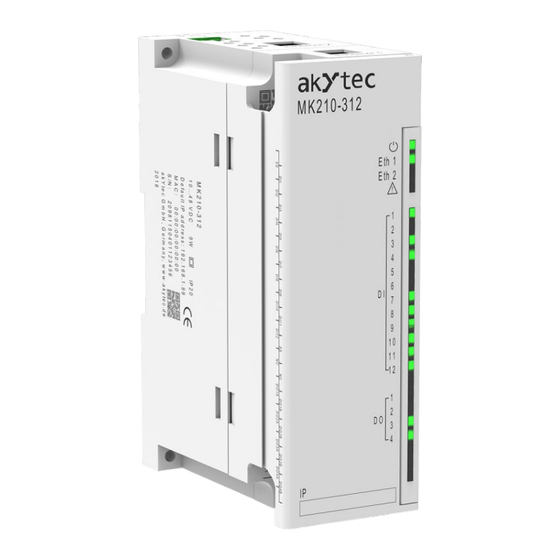

- Seite 1 MK210-312 Digitales E/A-Modul 12 DI, 4 DO Bedienungsanleitung MK210-312_2022_05_42468-1.11_DE © Alle Rechte vorbehalten Technische Änderungen und Druckfehler vorbehalten akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 2: Inhaltsverzeichnis
NTP-Protokoll ............................17 4.11 MQTT-Protokoll ............................. 18 4.11.1 Grundlagen ............................ 18 4.11.2 Implementierung ..........................18 4.12 SNMP-Protokoll ............................. 20 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 3 Anhang A. Abmessungen ..........................30 Anhang B. Galvanische Trennung ........................31 Anhang C. Batteriewechsel ..........................32 Anhang D. Modbus-Anwendung ........................33 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 4: Einleitung
Das Gerät darf nicht eingesetzt werden für medizinische Geräte, die menschliches Leben oder kör- perliche Gesundheit erhalten, kontrollieren oder sonst wie beeinflussen. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 5: Haftungsbeschränkung
Gerät Kondenswasser bilden. Um Schäden am Gerät zu vermeiden, halten Sie das Gerät vor dem Einschalten mindestens 1 Stunde lang in der warmen Umgebung. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 6: Übersicht
Steckklemmen ermöglichen einen schnellen und einfachen Austausch des Geräts. Abb. 2.1. Frontansicht (geschlossene Abdeckung) Abb. 2.2. Frontansicht (offene Abdeckung) akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 7 Eingangs- grün LEDs (12) HIGH am Eingang Ausgangsrelais aus grün Ausgangs- Ausgangsrelais ein LEDs (4) Fehlerzustand (Kap. 4.9.2) akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 8: Technische Daten
5 A, 250 VAC, cos φ > 0,4 Belastbarkeit 3 A, 30 VDC Schaltstrom, min. 10 mA bei 5 VDC Schaltzeit 15 ms akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 9: Betriebsbedingungen
2000 m über NN Schutzart IP20 Vibrations- / Stoßfestigkeit nach IEC 61131-2 EMV-Emission / Störfestigkeit nach IEC 61131-2 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 10: Konfiguration Und Betrieb
9. Wenn das Gerät passwortgeschützt ist, geben Sie das richtige Passwort ein. Wenn Sie das Passwort vergessen haben, stellen Sie die Werkseinstellungen wieder her (Kap. 6). akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 11: Verbindung Über Ethernet
Abb. 4.1. Echtzeituhr-Parameter Die Echtzeituhr wird zur Berechnung des Zeitstempels bei Messung (Kap. 4.8.5) und des Parameters Zeit (ms) verwendet. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 12: Batterie
Neue Subnetzmaske Neuen Wert eingeben − Neues Gateway Neuen Wert eingeben − Ein / Aus / Service-Taste DHCP Service-Taste akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 13: Einstellung Der Netzwerkparameter Mit Service-Taste
Aktivierungsverzögerung des sicheren Zu- Timeout des sicheren stands der Ausgänge nach Kommunikati- 0…60 s Zustands onsunterbrechung (Kap. 4.9.1) akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 14: Gerätezustand
Parameter aufgezeichnet werden Maximale Anzahl von Archivdateien 10…300 Anzahl der Dateien Protokolldateigröße in Bytes 200…2048 2048 Dateigröße akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 15: Digitaleingänge
Der Entprellfilter kann für jeden Eingang aktiviert werden, indem der Parameter auf Ein ge- setzt wird. Die feste Filterzeit beträgt 25 ms. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 16: Niederfrequenzzähler
Bei Überlauf wird der Zähler auf Null zurückgesetzt. Um den Zähler zwangsweise über Modbus zurückzuset- zen, gehen Sie wie beim NF-Zähler vor (Kap. 4.8.2). akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 17: Digitalausgänge
Wenn das Modul mit dem sicheren Zustand = 0 eingeschaltet wird, sind die Ausgänge ausgeschaltet, bis neue Werte der PWM-Tastverhältnisse vom Master empfangen werden. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 18: Ausgangsdiagnostik
NTP Server 1 IP oder URL des primären NTP-Servers 192.168.1.1 NTP Server 2 IP oder URL des sekundären NTP-Servers 192.168.1.2 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 19: Mqtt-Protokoll
Topic-Name zur Anwesenheitserkennung. Topic-Name Ein / Aus Anschluss an Broker Auf Ein setzen, um eine Verbindung herzu- akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 20 4. Verwendung von Multi-Level-Platzhalter MX210/Gerät/GET/# Erhaltener Wert: Alle zum Lesen verfügbaren Modulparameter. Das Topic entspricht der Gruppe von Topics: MX210/Gerät/GET/DI/MASK akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 21: Snmp-Protokoll
Eintrag im Gerätekontextmenü. Standardmäßig ist kein Passwort eingesetzt. Wenn Sie das Passwort vergessen haben, stellen Sie die Werkseinstellungen wieder her (Kap. 6). akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 22: Installation
Stellen Sie sicher, dass das Eingangssignal an die richtigen Eingangsklemmen ange- schlossen ist und dass die Eingangskonfiguration dem Signal entspricht. Nichtbeachtung kann das Gerät beschädigen. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 23: Allgemeine Informationen
DO1A…DO4A, DO1B…DO4B Ausgangsklemmen ACHTUNG Schließen Sie keine Leiter an NC-Klemmen an. 5.2.2 Digitaleingänge Zwei SS-Anschlüsse sind intern verbunden. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 24 Abb. 5.6 Anschluss von 3-Draht-Sensoren an PNP-Ausgänge ACHTUNG Bei einem gleichzeitigen Anschluss von PNP- und NPN-Sensoren müssen unterschiedli- che Netzteile verwendet werden. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 25: Digitalausgänge
Sterntopologie: Die maximale Länge der Netzwerklinien zwischen Modulen beträgt 100 m. − − Beide Ethernet-Anschlüsse können verwendet werden. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 26 Wenn das Modul ausfällt (Gerätefehler oder Stromversorgungsverlust), werden die Daten direkt von Anschluss 1 zu Anschluss 2 übertragen (Auto-Bypass). Abb. 5.10 Chain-Topologie akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
-
Seite 27: Wiederherstellung Der Werkseinstellungen
Halten Sie mit einem dünnen Werkzeug die Service-Taste (Abb. 2.2. Pos. 7) mindestens 12 Sekun- den lang gedrückt Schließen Sie die Abdeckung − Das Gerät arbeitet jetzt mit den Standardparametern. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 28: Wartung
ACHTUNG Das Gerät sollte nur mit einem feuchten Tuch gereinigt werden. Keine Scheuermittel o- der lösemittelhaltige Reinigungsmittel verwenden. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 29: Transport Und Lagerung
Überprüfen Sie das Gerät auf Transportschäden und auf Vollständigkeit! Melden Sie festgestellte Transportschäden unverzüglich dem Spediteur und akYtec GmbH. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 30: Lieferumfang
Lieferumfang 9. Lieferumfang – MK210-312 – Ethernet-Verbindungskabel – 2-poliger Steckklemmenblock – Gummistopfen – Kurzanleitung akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 31: Anhang A. Abmessungen
Anhang A. Abmessungen Anhang A. Abmessungen Abb. A.1. Außenmaße Abb. A.2. Wandmontageabmessungen akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 32: Anhang B. Galvanische Trennung
Die in Abb. B.1 gezeigten Prüfspannungen entsprechen den unter normalen Betriebsbedingungen durch- geführten Prüfungen mit 1 Minute Einwirkzeit. akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 33: Anhang C. Batteriewechsel
Der Austausch sollte nicht länger als eine Minute dauern. Andernfalls muss die Echtzeituhr neu einge- stellt werden. Abb. С.1 Batteriewechsel akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... -
Seite 34: Anhang D. Modbus-Anwendung
UINT16 2 - Service-Taste Batterie Spannung 0…3300 0x0321 UINT16 Modbus Slave Timeout des sicheren 0…60 0x2BC UINT8 Zustands akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de... - Seite 35 … … DO4 Steuerungsmodus 0 - ein-aus / 1 - PWM 0x0117 UINT16 DO1 PWM-Periode 1000…60000 0x0134 UINT16 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
- Seite 36 0x1401 5121 UINT32 Trap-Port 0…65535 0x1403 5123 UINT16 0 - SNMPv1 SNMP-Version 0x1404 5124 UINT16 1 - SNMPv2 akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
- Seite 37 Ungültige Datengröße (gültiger Bereich 0x07…0xF5) Nicht angegebener Referenztyp Fehler beim Öffnen der Datei zum Lesen (möglicherweise nicht vorhanden) akYtec GmbH · Vahrenwalder Str. 269 A · 30179 Hannover · Germany · Tel.: +49 (0) 511 16 59 672-0 · www.akytec.de...
