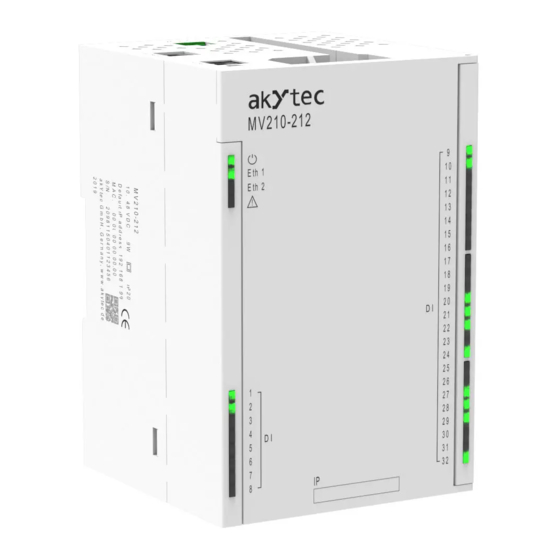

Digitales eingangsmodul
Verwandte Anleitungen für Akytec MV210-212
Inhaltszusammenfassung für Akytec MV210-212
- Seite 1 MV210-212/214 Digitales Eingangsmodul Bedienungsanleitung MV210-212/214_3-DE-59248-1.6 © Alle Rechte vorbehalten Technische Änderungen und Druckfehler vorbehalten. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
-
Seite 2: Inhaltsverzeichnis
6.7 Zählerzurücksetzung ....................39 7 Wartung ..........................40 7.1 Allgemeine Anweisungen...................40 7.2 Batteriewechsel ......................40 8 Transport und Lagerung ....................43 9 Lieferumfang ........................44 akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... - Seite 3 Appendix A Verschlüsseln der Protokolldatei..............45 akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
-
Seite 4: Warnhinweise
Sachschäden führen kann. HINWEIS Das Schlüsselwort HINWEIS weist auf hilfreiche Tipps und Empfehlungen sowie Informationen für effizienten und reibungslosen Betrieb hin. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 5: Sicherheit
Sicherheitsanforderungen gelten. Die Nichtbeachtung dieser Warnungen kann zu Personen- oder Sachschäden führen. Die Firma Akytec übernimmt keine Haftung für technische oder redaktionelle Fehler oder Auslassungen in diesem Dokument. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 6: Abkürzungen
– USB ist ein serielles Bussystem zur Verbindung eines Computers mit externen Geräten. – UTC ist die koordinierte Weltzeit. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 7: Einleitung
Anschluss, Einstellung und Wartung des Gerätes dürfen nur von qualifiziertem Personal nach dem Lesen dieser Bedienungsanleitung vorgenommen werden. Bestellschlüssel: MV210-202 und MV210-204. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 8: Übersicht
– Für MV210-212: Kontaktsensor, npn- und pnp-Transistor. – Für МV210-214: potentialfreier Kontaktsensor, npn-Transistor. Das Modul ist für den Einsatz in Industrie und Landwirtschaft bestimmt. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 9: Spezifikation
Anzahl der Eingänge – potentialfreier Kontakt; Signaltyp – NPN-Transistor – Detektion des logischen Pegels; Betriebsarten – Impulszähler Minimale Einzelimpulslänge 1 ms akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 10: Isolierung Der Gerätekomponenten
Das Blockdiagramm der galvanisch getrennten Baugruppen und die Stärke der galvanischen Trennung sind in der Abbildung 2.1 dargestellt. Abb. 2.1 Isolierung der Gerätekomponenten akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 11: Environmental Conditions
Die Beständigkeit gegen Witterungseinflüsse im Betrieb des Gerätes entspricht IEC 61131-2. Das Modul ist ein Gerät der Klasse II gemäß IEC 61131-2. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 12: Installation
2. Befestigen Sie das Gerät mit Schrauben an der DIN-Schiene oder an einer senkrechten Fläche (siehe Abbildung 3.1). Abb. 3.2 Unsachgemäße Installation akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... - Seite 13 Während der Installation ist ein Freiraum von 50 mm über dem Modul und darunter erforderlich. Abb. 3.4 Einbaumaße Abb. 3.3 Abmessungen akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
-
Seite 14: Anschluss
4.2 Anschluss Stromversorgung und Ethernet Die Anschlüsse der Schnittstellen und der Stromversorgung des Geräts sind in der Abbildung dargestellt. Abb. 4.1 Geräteanschlüsse akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 15: Stromversorgung
Die Verwendung von Stromversorgungen ohne Potenzialtrennung oder von Niederspannungsteilen, die nicht mindestens eine Basis-Isolierung gegenüber den Wechselstromleitungen haben, kann zu gefährlichen Spannungen in den Stromkreisen führen. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 16: Elektrischer Anschluss
Abb. 4.3 Anschlussbild der Eingangsklemmen Tabelle 4.1 Kontaktfunktionen Bezeichnung Beschreibung DI1–DI32 Eingänge DI1–DI32 COM (für MV210-214) Gemeinsamer Pol der Eingänge SS (für MV210-212) akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 17: Kontaktsensoren
4.4.2 PNP- und NPN-Transistoren Abb. 4.7 Anschluss von NPN-Transistoren Abb. 4.6 Anschluss von PNP-Transistoren (nur für (nur für MV210-212) MV210-212) akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 18: Pnp- Und Npn-Encodern
Um Module mit einem Ethernet-Netzwerk zu verbinden, können Sie die folgenden Schemata verwenden: – Stern-Netzwerk (Abbildung 4.11); – Daisy-chain (Abbildung 4.12). akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... - Seite 19 Geräten darf bei Verbindung mit der „Daisy-Chain“ nicht mehr als 100 m betragen. 2. Ein weiterführendes Verbindungsschema ist erlaubt. 3. Der unbenutzte Ethernet-Port sollte mit einem Blindstopfen verschlossen werden. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
-
Seite 20: Betrieb
Ethernet Port 1 Datenübertragung über Eth 2 (grün) Blinkt Ethernet Port 2 Keine Störungen Störung (rot) Hauptanwendungs- und / oder Konfigurationsfehler akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 21: Echtzeituhr
String abhängig vom Als Zeichenfolge von HEX-Zeichen mit Parameter führenden Nullen Trenner String 1 Byte Symbol ";" (ohne Anführungszeichen) akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... - Seite 22 Adressen der Register in der Anforderung außerhalb der Datei liegen. Um die neuesten Daten zu lesen, müssen Sie die Anzahl der Register in der Anforderung reduzieren. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
-
Seite 23: Datenaustauschmodi
Offset in Minuten von Zeitzone 61570 0xF082 UINT 16 Greenwich Schrei- Zeit (ms) — 61563 0xF07В UINT 32 Lesen akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... - Seite 24 1 – Lesen Hochfrequenzimpulszäh- Zusätzlicher ler; Betriebsmodus des 0х41 UINT 16 Schrei- Eingangs DI2* 2 – Impulsperiodenmessung; 3 – Frequenzmessung akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
- Seite 25 Eingang DI1* Schrei- 1 – EIN 0 – AUS Entprellfilter für Lesen 0х61 UINT 16 Eingang DI2* 1 – EIN akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
- Seite 26 Eingang DI17* Schrei- 1 – EIN 0 – AUS Entprellfilter für Lesen 0х71 UINT 16 Eingang DI18* 1 – EIN akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
- Seite 27 1 – 100 ms Frequenzmessperiode 0х80 UINT 16 für Eingang DI1* Schrei- 2 – 1 s 3 – 10 s akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
- Seite 28 0...4294967295 (Pulse) – Modus 4 Wert am Eingang DI4 0...4294967295 (Pulse) – 0xA6 UINT 32 im Zusatzmodus* Lesen Modus 1 akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
- Seite 29 Zählerwert für Eingang 0...4294967295 (Pulse) 0хC0 UINT 32 DI17 Lesen Zählerwert für Eingang 0...4294967295 (Pulse) 0хC2 UINT 32 DI18 Lesen akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
- Seite 30 1 – nicht zurückgesetzt Eingang DI8* Zurücksetzen des 0 – zurückgesetzt Lesen Zählers für Eingang 0хE8 UINT 16 1 – nicht zurückgesetzt akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
- Seite 31 DI23 Lesen Zurücksetzen des 0 – zurückgesetzt Zählers für Eingang 0хF7 UINT 16 Schrei- 1 – nicht zurückgesetzt DI24 akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
-
Seite 32: Fehlercodes Für Das Modbus-Protokoll
Während des Datenaustauschs über das Modbus-Protokoll überprüft das Modul die Übereinstimmung der Anforderungen mit der Modbus-Spezifikation. Anforderungen, bei denen die akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... - Seite 33 (max. 2 Bytes); – Aufzählungstyp; – float16 (derzeit wird dieser Typ nicht für Module verwendet). – Anfrage für nicht vorhandenen Parameter akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
- Seite 34 Datenlänge <= 0xFB) MODBUS_WRITE_FILE_ – Referenztyp entspricht nicht der RECORD MODBUS_ILLEGAL_ Spezifikation; DATA_ADDRESS – Datei konnte nicht zum Schreiben geöffnet werden akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
-
Seite 35: Betriebsarten Der Digitalen Eingänge
Die Logikpegelerkennung wird kontinuierlich durchgeführt und hängt nicht von der Aktivierung des Impulszählermodus, der Frequenzmessung oder der Verarbeitung der Gebersignale ab. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 36: Hochfrequenzimpulszähler
Sie 0 in das Rücksetzregister. Der Zähler wird innerhalb von 10 ms nach dem Schreiben des Wertes 0 zurückgesetzt. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 37: Einstellung
Um ein Gerät, das mit der USB-Schnittstelle an das Projekt angeschlossen ist, zu finden und hinzuzufügen sind folgende Schritte erforderlich: 1. Wählen Sie im Dropdown-Menü das akYtec Auto Detection Protocol. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 38: Netzwerkeinstellungen
Ergebnis im Programmfenster. In diesem Fall wird die Information über das Modul, auf dem die Servicetaste gedrückt wurde, im Programmfenster angezeigt. Dieses Modul erhält eine akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 39: Passwort Für Den Modulzugriff
2. Aktualisieren Sie die Firmware mit einem speziellen Dienstprogramm. Das Dienstprogramm ist unter www.akytec.de verfügbar. Führen Sie die folgenden Schritte aus, um über Ethernet zu aktualisieren: akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 40: Einstellung Der Echtzeituhr
Wenn der Eingangszähler überläuft, wird das entsprechende Register automatisch zurückgesetzt. Um den Zähler auf Null zu setzen, schreiben Sie den Wert 0 in das entsprechende Zurücksetzungsregister. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 41: Wartung
5. Entfernen Sie die erste Klemmleiste 2 wie in der Abbildung 7.1 gezeigt. Abb. 7.1 Entfernen von der ersten Klemmleiste akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... - Seite 42 7. Alternativ drücken Sie die Rastnasen bei den Löchern an beiden Seiten des Gerätegehäuses ein und heben Sie danach die obere Abdeckung an. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
- Seite 43 Vergewissern Sie sich nach dem Zusammenbau und Einschalten des Moduls, dass die Uhr korrekt gestellt ist. Passen Sie ggf. die Echtzeituhr im Programm akYtecToolPro an. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
-
Seite 44: Transport Und Lagerung
61131-2-2012 entsprechen. In der Luft sollten keine aggressiven Verunreinigungen vorhanden sein. Das Gerät sollte in den Regalen gelagert werden. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... -
Seite 45: Lieferumfang
Netzteilklemme 2EGTK-5-02P-14 1 ST Ethernet-Blindstopfen 1 ST ACHTUNG Der Hersteller behält sich das Recht vor, Änderungen am Lieferumfang vorzunehmen. akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de... - Seite 46 (!str) break; temp.hi += (unsigned char) (*str); temp.hi –= (temp.hi << 13) | (temp.hi >> 19); str++; return temp.hilo; akytec GmbH - Vahrenwalder Str. 269 A - 30179 Hannover - Germany Tel.: +49 (0) 511 16 59 672–0 - www.akytec.de...
