Inhaltszusammenfassung für Hoover RH3W 48HMCB-S
-
Seite 2: Entsorgung
Vielen Dank Vielen Dank, dass Sie ein Haier-Produkt gekauft haben. Machen Sie sich gründlich mit dieser Anleitung vertraut, bevor Sie dieses Gerät verwen- den. In der Anleitung finden Sie wichtige Hinweise, die Ihnen helfen, von Anfang an perfekt saubere Wäsche zu genießen. Zusätzlich zeigt Ihnen die Anleitung, wie Sie das Gerät rich- tig und sicher aufstellen, in Betrieb nehmen, damit waschen und das Gerät richtig pflegen. -
Seite 3: Inhaltsverzeichnis
Inhalt 1 – Sicherheitsinformationen ......................4 2 – Produktbeschreibung ........................7 3-Bedienfeld ............................8 4-Programme ............................11 5-Verbrauch ............................12 6-Tägliche Nutzung ..........................13 7-Umweltverträgliches Waschen ....................18 8– Pflege und Reinigung ........................19 9-Problemlösung ..........................22 10-Installation ............................25 11 – Technische Daten ........................29 12 – Kundendienst ..........................30... -
Seite 4: Sicherheitsinformationen
1-Sicherheitsinformationen Machen Sie sich gut mit den folgenden Sicherheitshinweisen vertraut, be- vor Sie das Gerät zum ersten Mal einschalten: WARNUNG! Vor dem ersten Einsatz ▶ Stellen Sie sicher, dass kein Transportschaden vorliegt. ▶ Achten Sie darauf, dass alle Transportsicherungen entfernt wurden. ▶... - Seite 5 1-Sicherheitsinformationen WARNUNG! Tägliche Nutzung ▶ Entfernen oder schließen Sie den Stecker nicht in Gegenwart von flammable Gas ▶ Schaumgummi oder schwammähnliche Materialien nicht heiß waschen. ▶ Waschen Sie keine mit Mehl verunreinigte Wäsche. ▶ Öffnen Sie die Waschmittelschublade während eines Waschgangs nicht. ▶...
- Seite 6 1-Sicherheitsinformationen WARNUNG! Installation ▶ Nutzen Sie das Gerät nur an Standplätzen, an denen die Tempe- ratur nicht unter 5°C abfallen kann. ▶ Stellen Sie die Maschine nicht auf Teppich oder Teppichböden, nicht nah an die Wand oder in die Nähe von Möbeln. ▶...
-
Seite 7: Produktbeschreibung

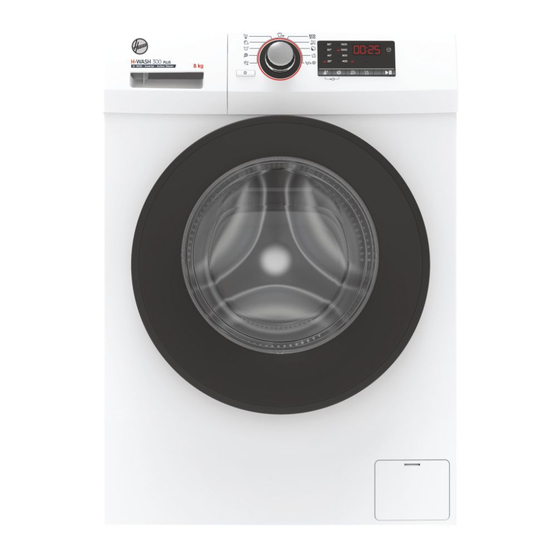

2-Produktbeschreibung Hinweis: Aufgrund technischer Änderungen können die Abbildungen in den folgenden Kapiteln von Ihrem Modell abweichen. 2.1 Bild des Gerätes Frontseite (Abb. 2-1): Rückseite (Abb. 2-2): 40 - 60 HW80-BP14636 HW70-BP14636 20°C 90° 1400 BLDC motor 60° 1000 1000 40° H-WASH 300 PLUS 20°... -
Seite 8: 3-Bedienfeld
3-Bedienfeld 40 - 60 20°C 90° 1400 60° 1000 40° H-WASH 300 20° PLUS 1400 - Inverter - A ctive St eam Funktionstasten „Ein-/Aus“-Taste Anzeige Taste „Verzögerung“ Programmwahlknopf Waschmittel-/Weich- spülerfach „Start/Pause“-Taste Hinweis : Tonsignal In folgenden Fällen hören Sie ein Tonsignal: ▶... -
Seite 9: Funktionstasten
3-Bedienfeld 3.4 Waschmittelschublade Ziehen Sie die Schublade heraus, drei Fächer kom- men zum Vorschein (Abb. 3-5): Fach 1: Nur Wassereinlass, kein Waschmittel Fach 2: Waschmittel für Programmfach Fach : Weichspüler, Konditionierungsmittel usw. Die richtige Waschmittelmenge richtet sich nach Textilien, Verschmutzungsgrad und Temperatur. Schauen Sie sich dazu die Hinweise auf der Waschmittelverpackung an. -
Seite 10: "Verzögerung"-Taste
3-Bedienfeld Wenn die Funktion aktiviert wurde, kann die Temperatur des Programms nicht geän- dert werden. Wenn „Temp.“ Taste gedrückt wird, wird die Funktion „Dampf“ deaktiviert. Sie können die Funktion „Dampf“ nur aktivieren, bevor Sie ein Programm starten. Sie können die „Dampf“-Funktion nicht aktivieren, während das Gerät bereits ein Pro- gramm ausführt. -
Seite 11: 4-Programme
4-Programme Waschmittelfach für: Nur Wassereinlass, kein Waschmittel Waschmittel Weichmacher oder Pflegeprodukt • Ja, º Optional, / Nein Max. Beladung Maks. Stoff Optionen 40 -60 in kg Tempera- 20°C in °C 8 kg 9 kg „ „ Baumwol- • • • •... -
Seite 12: 5-Verbrauch
5-Verbrauch QR-Code auf dem Energieetikett scannen, um Informationen zum Energieverbrauch zu erhalten. Der tatsächliche Energieverbrauch kann je nach örtlichen Bedingungen von dem angegebenen abweichen. Hinweis: Auto-Gewicht Ihre Maschine kann das Gewicht der Waschladung erkennen. Bei nur geringer Beladung werden Energie- und Wasserverbrauch sowie die Waschzeit bei bestimmten Program- men automatisch reduziert. -
Seite 13: Wasseranschluss
6-Tägliche Nutzung 6.1 Stromversorgung Schließen Sie die Maschine an eine passende Steck- dose an (220 – 240 V Wechselspannung, 50 Hz – Abb. 6-1). Schauen Sie sich auch den Abschnitt „Installati- on“ an. 6.2 Wasseranschluss ▶ Überzeugen Sie sich vor dem Anschluss davon, dass das Wasser klar und sauber ist. - Seite 14 6-Tägliche Nutzung 6.4 Pflegetabelle Waschen Waschbar bis zu 95°C Waschbar bis zu Waschbar bis zu 60 normale Handhabung 60°C normale Hand- °C behutsame Hand- habung habung Waschbar bis zu 40°C Waschbar bis zu Waschbar bis zu normale Handhabung 40°C behutsame 40°C sehr behutsa- Handhabung me Handhabung...
- Seite 15 6-Tägliche Nutzung 6.6 Waschmittel wählen ▶ Die Waschleistung hängt maßgeblich von der Qualität des Waschmittels ab. ▶ Verwenden Sie nur ausdrücklich für Waschmaschinen geeignete Waschmittel. ▶ Nutzen Sie bei Bedarf spezielle Waschmittel, zum Beispiel für Synthetik oder Wolle. ▶ Beachten Sie immer die Hinweise des Waschmittelherstellers. ▶...
-
Seite 16: Programm Wählen
6 – Tägliche Nutzung 6.8 Waschmittel einfüllen 1. Ziehen Sie die Waschmittelschublade heraus. 2. Geben Sie die gewünschten Mittel in die passen- den Fächer (Abb. 6-4), 3. Schieben Sie die Waschmittelschublade wieder sorgfältig zu. Hinweis: ▶ Entfernen Sie vor dem Waschgang sämtliche Waschmittelreste aus der Waschmittelschublade. -
Seite 17: Waschprogramme Unterbrechen/Abbrechen
6 – Tägliche Nutzung 6.12 Waschprogramm starten Berühren Sie die „Start-/Pause“-Taste (Abb. 6-8), um zu starten. Die LED an der „Start-/Pause-Taste“ hört auf zu blinken und leuchtet dauerhaft. Das Waschprogramm beginnt mit den vorgegebenen Einstellungen. Änderungen sind erst nach Abbrechen des Programmes möglich. -
Seite 18: 7-Umweltverträgliches Waschen
7 – Umweltverträgliches Waschen Umweltverträglicher Einsatz ▶ Damit sich Energie-, Wasser-, Waschmittel- und Zeitbedarf im Rahmen halten, soll- ten Sie die jeweils empfohlene Maximalbeladung beachten. ▶ Überladen Sie die Maschine nicht – zwischen Wäsche und dem oberen Rand der Trommel sollte eine Handbreit Platz bleiben. ▶... -
Seite 19: 8- Pflege Und Reinigung
8 – Reinigung und Pflege 8.1 Waschmittelschublade reinigen Achten immer darauf, dass keine Res- Waschmittelschublade verbleiben. Reinigen Sie die Waschmittelschublade regelmäßig (Abb. 8-1): 1. Ziehen Sie die Schublade bis zum Anschlag her- aus. 2. Drücken Sie den Freigabeknopf, ziehen Sie die Schublade ganz heraus. - Seite 20 8 – Reinigung und Pflege 8.5 Längere Nichtbenutzung Wenn Sie die Maschine längere Zeit nicht benutzen: 1. Ziehen Sie den Netzstecker aus der Steckdose (Abb. 8-6). 2. Drehen Sie die Wasserzufuhr ab (Abbildung 8-7). 3. Öffnen Sie die Tür, um die Bildung von Feuchtigkeit und Gerüchen zu verhindern.
- Seite 21 8 – Reinigung und Pflege 9. Reinigen Sie den Pumpenfilter vorsichtig und 8-14 8-15 sorgfältig, am besten unter fließendem Wasser (Abb. 8-14). 10. Anschließend wieder richtig anbringen (Abb. 8-15). 11. Schließen Sie die Wartungsklappe. VORSICHT! ▶ Die Pumpenfilterdichtung muss sauber und unbeschädigt sein. Falls der Deckel nicht fest genug angezogen wird, kann Wasser austreten.
-
Seite 22: Problemlösung Mit Codeanzeige
9-Fehlerbehebung Viele auftretende Probleme können Sie selbst ohne spezielles Fachwissen lösen. Falls einmal ein Problem auftreten sollte, prüfen Sie sämtliche erwähnten Ursachen und pro- bieren die nachstehenden Abhilfemaßnahmen, bevor Sie sich an den Kundendienst wen- den. Siehe KUNDENDIENST. WARNUNG! ▶ Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät warten. -
Seite 23: Problemlösung Ohne Codeanzeige
9-Fehlerbehebung Problem Ursache Lösung • Fehler der Geräteheizung • Wenden Sie sich an den Kundendienst. • Motorfehler. • Wenden Sie sich an den Kundendienst. • Fehler des Wasserstandsensors • Wenden Sie sich an den Kundendienst. • Störung der Kommunikation. • Wenden Sie sich an den Kundendienst. fC1 oder fCO oder FC2 •... - Seite 24 9-Fehlerbehebung Problem Ursache Lösung Automatische Anpas- • Die Waschprogramme werden automatisch • Dies ist völlig normal und gewollt, sung der Waschzeit. an den tatsächlichen Bedarf angepasst. wirkt sich nicht negativ aus. Maschine schleudert • Wäsche sehr ungleichmäßig verteilt. • Prüfen Sie die Beladung der Maschine nicht.
-
Seite 25: Vorbereitung
10 – Installation 10.1 Vorbereitung ▶ Holen Sie die Maschine aus der Verpackung. ▶ Entfernen Sie sämtliches Verpackungsmaterial, auch den Hartschaumsockel, halten Sie das Verpackungsmaterial von Kindern fern. Eventuell sind beim Öffnen der Ver- packung Wassertropfen auf der Kunststofftüte und dem Bullauge zu sehen. Dieses normale Phänomen stammt von den Wassertests im Werk. -
Seite 26: Ablaufschlauch Anschließen
10 – Installation 10.4 Gerät ausrichten 10-5 Stellen Sie die Füße (Abb. 10-5) so ein, dass die Ma- schine absolut gerade steht. So beugen Sie starken Vibrationen, somit auch lauten Betriebsgeräuschen vor. Es reduziert auch den Verschleiß. Wir empfeh- len, die Maschine mit Hilfe einer Wasserwaage gerade auszurichten. - Seite 27 10 – Installation 10.5.3 Ablaufschlauchin Spüle 10-8 ▶ Der Anschluss muss über dem Siphon liegen. ▶ Zapfenanschlüsse werden gewöhnlich mit einem Polster (A) verschlossen. Diese müssen entfernt werden, damit es zu keiner Fehlfunktion kommt (Abb. 10-8). ▶ Fixieren Sie den Ablaufschlauch mit einer Klemme. VORSICHT! ▶...
-
Seite 28: Geräuschdämpfungspads Installieren
10 – Installation Zubehör WARNUNG! ▶ Vergewissern Sie sich grundsätzlich, dass sämtliche Verbindungen (Stromversor- gung, Ablauf- und Zulaufschlauch) festsitzen, trocken sind und an den Schläuchen und deren Verbindungsstellen nirgends Wasser austritt! ▶ Achten Sie darauf, dass Kabel und Schläuche niemals gequetscht, geknickt oder ver- dreht werden. -
Seite 29: Zusätzliche Technische Daten
11-Technische Daten 11.1 Zusätzliche technische Daten RH3W 48HMCB-S RH3W 49HMCB-S RH3W 48HMCB-80 RH3W 49HMCB-80 Spannung in V 220–240 V~/50 Hz Strom in A Maximale Leistungsaufnahme in W 2000 Wasserdruck in MPa 0,03-≤P≤1 Nettogewicht in kg 11.2 Produktabmessungen 11.2 Product dimensions... -
Seite 30: Kundendienst
12 – Kundendienst Kundendienst Wir empfehlen Ihnen unseren Haier-Kundendienst sowie die Verwendung von Originaler- satzteilen. Falls jemals Schwierigkeiten mit Ihrer Maschine auftreten sollten, schauen Sie sich zunächst den Abschnitt „Problemlösung“ an. Falls Sie dort keine Lösung finden sollten, wenden Sie sich bitte an ▶...
