TOORX SRX70S Bedienungsanleitung
Quicklinks
Verwandte Anleitungen für TOORX SRX70S
Inhaltszusammenfassung für TOORX SRX70S

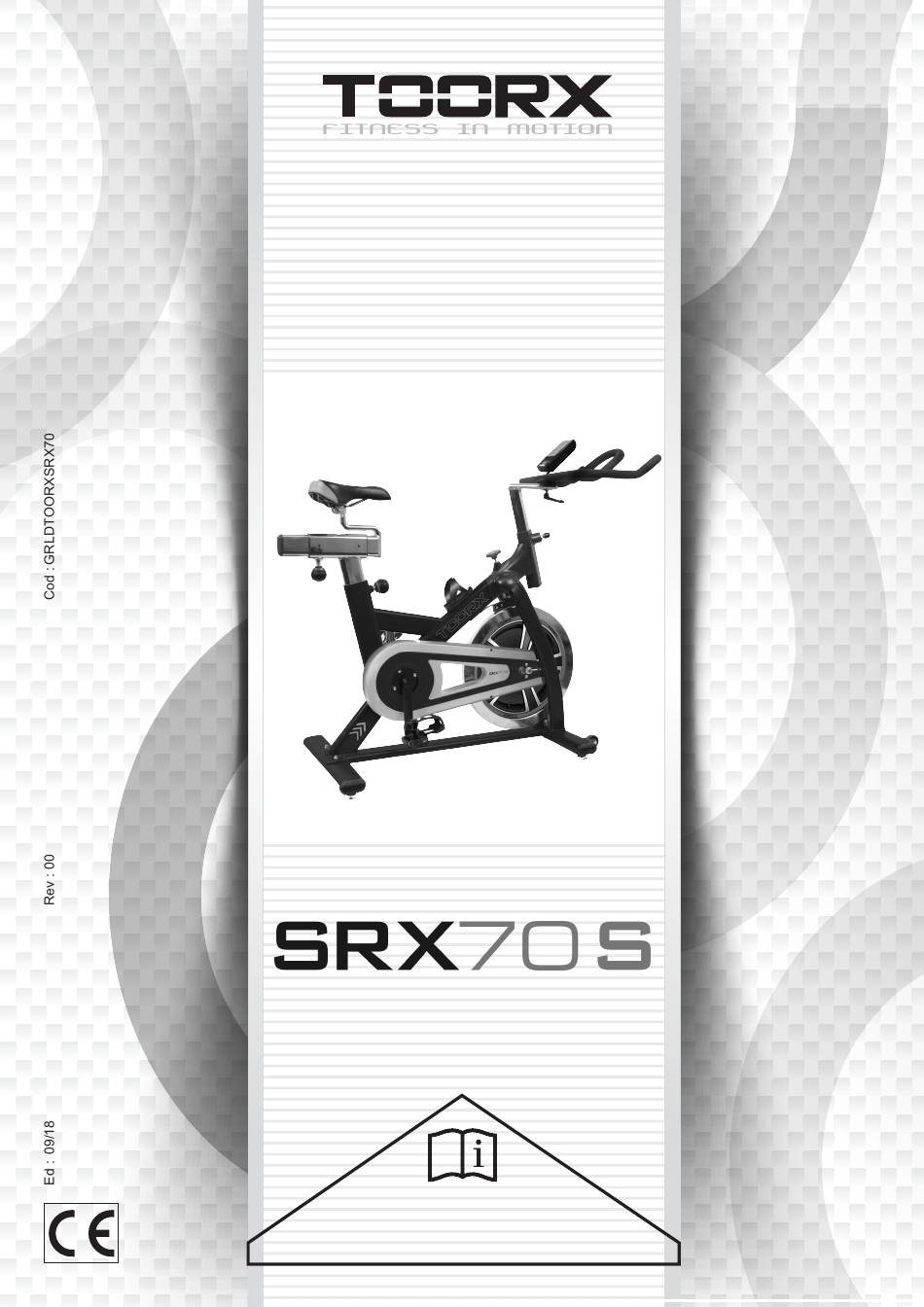

- Seite 1 BEDIENUNGSANLEITUNG...
-
Seite 2: Explosionszeichnung & Teileliste
EXPLOSIONSZEICHNUNG & TEILELISTE :... - Seite 3 NAME QUANTITY SPEC PEDAL JD-301（9/16"） END CAP1 80*40*1.5 CARRIAGE BOLT GB/T 12-1988 M8*52 REAR STABILIZER WELDING FLAT WASHER GB/T 95-2002 GB/T 802-1988 M8 DOMED NUT (H=16mm) φ50*82 (M16*1.5) SPRING ADJUSTMENT KNOB PLASTIC SLEEVE 1 70*30*1.5 KNOB COVER 177X142X187 WELDING VERTICAL SEAT POST END CAP 2 70*30*1.5 SEAT POST...
- Seite 4 NAME QUANTITY SPEC SCREW 1 GB/T 845-1985 ST4.2*19 SCREW 2 GB/T 15856.1-2002 ST4.2X19 SCREW 3 GB/845-85 ST4.8X13 OUTER CHAIN COVER 654*263*49 (507g) LITTLE CHAIN COVER 108*37*3 (7g) φ20*162 AXIS φ25*φ20.5*41 LONG FIXING TUBE φ25*φ20.5*9 SHORT FIXING TUBE INNER CHAIN COVER 451*260*2 (250g) 5PK53 BELT...
-
Seite 5: Vorbereitung
MONTAGEANLEITUNG: 1.VORBEREITUNG: A. Vor Beginn der Montage überprüfen, ob ausreichend Platz um das Gerät vorhanden ist. B. Für den Zusammenbau die mitgelieferten Werkzeuge verwenden. C. Vor dem Zusammenbauen bitte überprüfen, ob alle Bauteile, aus denen das Gerät besteht, vorhanden sind (vor dieser Anleitung gibt es eine Übersichtszeichnung mit allen Einzelteilen (mit Nummern gekennzeichnet)). - Seite 6 ABB. 3: Den Lenker (17) in die Lenker-Aufnahme am Grundrahmen (16) schieben. Zum Einstellen der gewünschten Höhe muss der gerändelte Teil des Knopfes (19) gelöst und der Knopf zurückgezogen werden. Den Knopf wieder loslassen und dann den gerändelten Teil festziehen. Dann den Lenker (18) mit einer flachen Unterlegscheibe 1 (20) und dem Knopf in L-Form (19) befestigen.
- Seite 7 A.) Einstellung der Spannung: Durch Erhöhen oder Verringern der Spannung können die Trainingseinheiten durch eine Anpassung des Widerstands des Fahrrads abwechslungsreich gestaltet werden. Um die Spannung und somit den Widerstand zu erhöhen (das Pedal muss mit mehr Kraft getreten werden), den Knopf, der als Notbremse und Spannungskontrolle dient (30), nach rechts drehen.
- Seite 8 Bedienungshandbuch TASTEN: MODE (MODUS) Mit dieser Tasten werden alle Eingaben bestätigt. UP (HOCH) Mit dieser Taste werden der Trainingsmodus ausgewählt und die Funktionswerte nach oben angepasst. (Der Computer muss sich im Stoppzustand befinden.) DOWN (NACH Mit dieser Taste werden der Trainingsmodus ausgewählt und die Funktionswerte UNTEN) nach unten angepasst.
- Seite 9 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
