Inhaltszusammenfassung für TOORX SRX45S

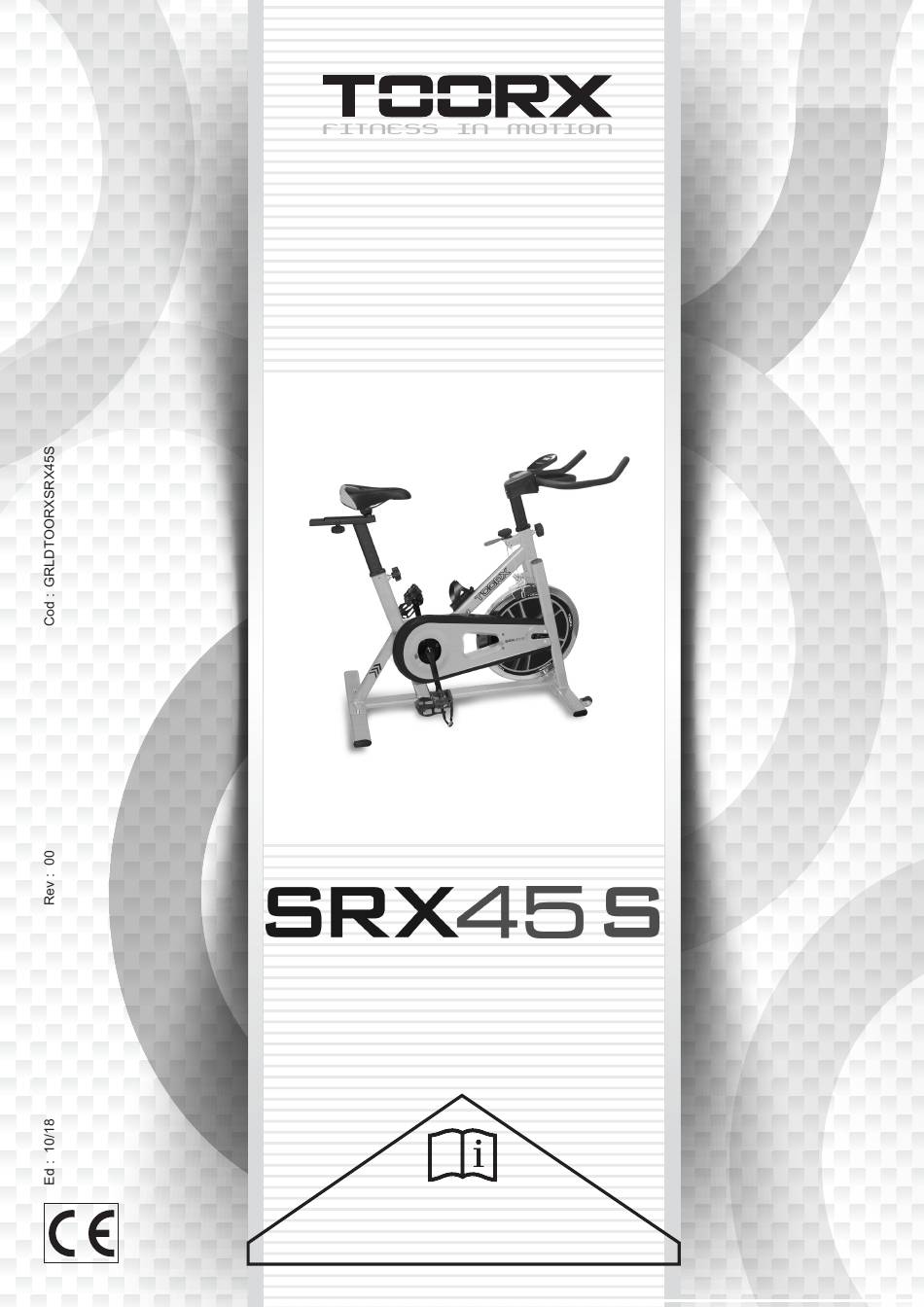

- Seite 1 BEDIENUNGSANLEITUNG...
-
Seite 2: Explosionszeichnung & Teileliste
EXPLOSIONSZEICHNUNG & TEILELISTE：... - Seite 3 NAME QUANTITY SPEC PEDAL L JD-301（9/16"） L PEDAL R JD-301（9/16"） R END CAP1 70*30*1.5 CARRIAGE BOLT GB/T 12-1988 M8*42 REAR STABILIZER WELDING FLAT WASHER GB/T 95-2002 GB/T 802-1988 M8 DOMED NUT (H=16mm) φ57*62 (M16*1.5) SPRING ADJUSTMENT KNOB PLASTIC SLEEVE 50*25*1.5 FLAT WASHER GB/T95-2002 12 VERTICAL SEAT POST...
- Seite 4 NAME QUANTITY SPEC LEFT CRANK 170*27 SENSOR SR-202 GB/T 802-1988 M12X1.25 FIXING NUT 2 (H=16mm) FIXING BOLT M6*50 GB/T 889.1-2000 M6 SCREW 1 GB/T 845-1985 ST4.2*19 SCREW 2 GB/T 15856.1-2002 ST4.2X19 SCREW 3 GB/845-85 ST4.8X13 OUTER CHAIN COVER 654*263*49 (507g) LITTLE CHAIN COVER 108*37*3 (7g) φ20*162...
- Seite 5 MONTAGEANLEITUNG: 1.VORBEREITUNG: A. Vor Beginn der Montage überprüfen, ob ausreichend Platz um das Gerät vorhanden ist. B. Für den Zusammenbau die mitgelieferten Werkzeuge verwenden. Vor dem Zusammenbauen bitte überprüfen, ob alle Bauteile, aus denen das Gerät besteht, vorhanden sind (vor dieser Anleitung gibt es eine Übersichtszeichnung mit allen Einzelteilen (mit Nummern gekennzeichnet)).
- Seite 6 ABB. 3: Den Lenker (17) in die Lenker-Aufnahme am Grundrahmen (16) schieben. Zum Einstellen der gewünschten Höhe muss der gerändelte Teil des Knopfes (7) gelöst und der Knopf zurückgezogen werden. Den Knopf wieder loslassen und dann den gerändelten Teil festziehen. Die Schrauben und die Federscheibe von der Lenkersäule (17) entfernen, dann den Lenker (18) mit 4 Federscheiben Ø8...
-
Seite 7: Technische Angaben
BEDIENUNGSANLEITUNG FÜR DENTRAININGSCOMPUTER Übersicht: Das Gerät ist eine Elektronik, die alle Trainingsparameter auf dem LCD-Display anzeigt. Die Trainingsparameter umfassen: Kilometerzähler (falls vorhanden), Zeit, Geschwindigkeit, Strecke, Kalorien und Herzfrequenz (falls vorhanden). Alle Trainingsparameter können mit der Auswahl-Taste ausgewählt werden. Modus oder Funktion Vorgang Wenn Sie die Taste drücken, schaltet sich das Gerät ein und zeigt die Parameter Einschalten... - Seite 8 GARLANDO SPA Via Regione Piemonte, 32 - Zona Industriale D1 15068 - Pozzolo Formigaro (AL) - Italy www.toorx.it - info@toorx.it...
