Inhaltszusammenfassung für Schluter Systems BTEET

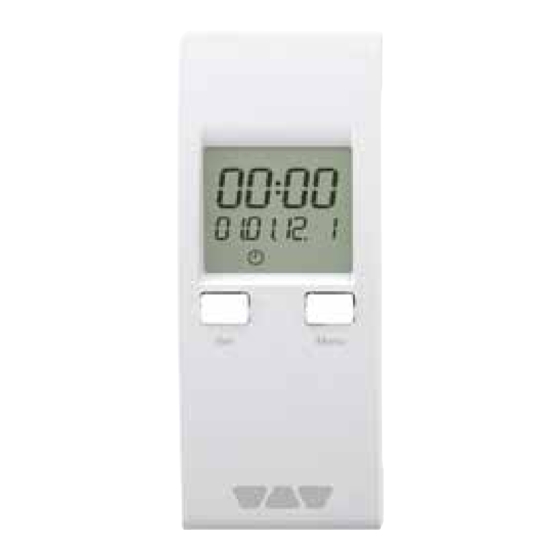

- Seite 1 Timereinheit Art.-Nr. BTEET Montageanleitung...
-
Seite 2: Informationen Zur Sicherheit
1. Über diese Betriebsanleitung 1.1 Über diese Betriebsanleitung Diese Betriebsanleitung beschreibt die Timereinheit (im Folgenden auch „Produkt“). Diese Betriebsanleitung ist Teil des Produkts. • Sie dürfen das Produkt erst benutzen, wenn Sie die Betriebsanleitung vollständig gelesen und verstanden haben. • Stellen Sie sicher, dass die Betriebsanleitung für alle Arbeiten an und mit dem Produkt jederzeit verfügbar ist. •... -
Seite 3: Transport Und Lagerung
2.2 Bestimmungsgemäße Verwendung Die Einzelraum-Temperaturregelung regelt die Temperatur von Räumen mit Fußbodenheizung (Heizen/Kühlen). Das Produkt eignet sich ausschließlich zur Programmierung der Temperaturabsenkung und Pumpennachlaufzeit. Eine andere Verwendung ist nicht bestimmungsgemäß und verursacht Gefahren. Stellen Sie vor Verwendung des Produkts sicher, dass das Produkt für die von Ihnen vorgesehene Verwendung geeignet ist. Berücksichtigen Sie dabei mindestens folgendes: •... -
Seite 4: Produktbeschreibung
4. Produktbeschreibung 4.1 Übersicht über die einzelnen Komponenten Komponente Varianten Erklärung Spannungsversorgung, inklusive Relais Basismodul Control Pumpenschaltung, Heizen/Kühlen Relais Timereinheit Zeitgesteuerte Temperaturabsenkung Raumsensor verdrahtet Raumsensor ERWL Raumsensor Funk EAR2 mit 2 Regelkreisen/verdrahtet Anschlussmodul (Draht) EAR6 mit 6 Regelkreisen/verdrahtet EAR2WL mit 2 Regelkreisen/Funk Anschlussmodul WL (Funk) EAR6WL mit 6 Regelkreisen/Funk... - Seite 5 4.4 Technische Daten Parameter Wert Allgemeine Daten Abmessungen (B x H x T) 37 x 92 x 28 mm Gewicht 33 g Werkstoff Gehäuse Temperaturabsenkung 4K (min. Temperatur 12°C) Funktionen Zeiterfassung Datum, Uhrzeit, Wochentag (Schaltjahrerkennung) 2, unabhängig programmierbar, Schaltkanäle für Temperaturabsenkung siehe Kapitel „Zuordnung der Schaltkanäle“...
-
Seite 6: Montage
5. Montage 5.1 Produkt montieren 1. Entfernen Sie die Abdeckung vom Basismodul Control. 2. Stecken Sie das Produkt in den Steckplatz des Basismoduls Control ein. - Seite 7 5.2 Elektrischer Anschluss GEFAHR ELEKTRISCHER SCHLAG • Stellen Sie sicher, dass durch die Art der elektrischen Installation der Schutz gegen elektrischen Schlag (Schutzklasse, Schutzisolierung) nicht vermindert wird. Nichtbeachtung dieser Anweisungen führt zum Tod oder zu schweren Verletzungen. GEFAHR ELEKTRISCHER SCHLAG DURCH SPANNUNGSFÜHRENDE TEILE •...
-
Seite 8: Betrieb
4. Drücken Sie die Menü-Taste, um im Hauptmenü zu navigieren. 5. Drücken Sie die Menü-Taste, um die aktivierten Einstellwerte zu erhöhen. 6. Drücken Sie die Menü-Taste lange*, um den schnellen Vorlauf zu aktivieren. - Die Änderung der Einstellwerte wird dadurch beschleunigt. *Taste länger als 3 Sekunden gedrückt halten BTEET... -
Seite 9: Betriebsmodus Einstellen
Abbildung 2: Navigationsstruktur Betriebsmodus Tag, Nacht, Uhr Abbildung 2: Navigationsstruktur Betriebsmodus Tag, Nacht, Uhr Uhrzeit und Datum einstellen BTEET 1. Halten Sie die Set-Taste lang* gedrückt. - Die Ziffern „Stunde“ blinken. 2. Drücken Sie die Menü-Taste, um den gewünschten Wert einzustellen. - Seite 10 3. Wenn Sie 60 Sekunden lang kein Bedienelement betätigt, springt das Produkt automatisch auf die Hauptanzeige zurück. *Taste länger als 3 Sekunden gedrückt halten *Taste länger als 3 Sekunden gedrückt halten Menü Menü Menü Menü Menü Menü Abbildung 3: Navigationsstruktur Menü Abbildung 3: Navigationsstruktur Menü BTEET...
- Seite 11 (1: Mo – 7: So) G. Schaltkanal „Uhr2“ aktiv H. Schaltkanal „Uhr1“ aktiv I. Uhr-Modus aktiv Um einen Speicherplatz zu deaktivieren, müssen die Schaltkanäle „Uhr1“ und „Uhr2“ inaktiv sein. Das Symbol „Uhr“ (I) blinkt, wenn beide Schaltkanäle inaktiv sind. BTEET...
- Seite 12 A. Schaltkanal „Uhr1“ A. Schaltkanal „Uhr1“ Bei Anschlussmodulen WL (Funk) werden mit Schaltkanal „Uhr1“ alle Regelkreise angesteuert. Bei Anschlussmodulen WL (Funk) werden mit Schaltkanal „Uhr1“ alle Regelkreise angesteuert. Bei Anschlussmodulen WL (Funk) werden mit Schaltkanal „Uhr1“ alle Regelkreise angesteuert. BTEET BTEET...
-
Seite 13: Intervallfunktion Programmieren
8. Drücken Sie die Set-Taste, um den Wert zu bestätigen und abzuspeichern. - Die Anzeige „Wochentag“ blinkt. 9. Drücken Sie die Menü-Taste, um den gewünschten Wochentag auszuwählen. 10. Drücken Sie die Set-Taste, um den Wert zu bestätigen und abzuspeichern. *Taste länger als 3 Sekunden gedrückt halten BTEET... -
Seite 14: Sommer-/Winterzeit Einstellen
Durch Blättern im Menü mit der Taste Menu kann der Modus der Zeitumstellung angezeigt werden. A. Modus aus „OFF“ A. Modus aus „OFF“ B. Menüposition „CEST“ B. Menüposition „CEST“ C. Menü aktiv D. Uhrfunktion C. Menü aktiv D. Uhrfunktion BTEET... - Seite 15 - Der eingestellte Modus wird blinkend angezeigt 2. Drücken Sie die Taste Menu (B), wechseln. um zwischen "OFF" und "Auto" zu - Der eingestellte Modus wird blin- wechseln. kend angezeigt - Der eingestellte Modus wird blin- kend angezeigt BTEET BTEET...
- Seite 16 7.6.7 Auf Werkseinstellungen zurücksetzen Die Werkseinstellungen können durch einen „Reset“ wiederhergestellt werden. Uhrzeit und Datum werden nicht zurückgesetzt. 1. Drücken Sie gleichzeitig für 10 Sekunden die Menü-Taste und Set-Taste. - In der Anzeige erscheint „Reset“. - Alle Werkseinstellungen sind wiederhergestellt. Parameter Funktion Standardwert...
-
Seite 17: Störungsbeseitigung
Informationen zur Gewährleistung finden Sie in unseren Allgemeinen Geschäftsbedingungen im Internet oder in Ihrem Kaufvertrag. 12. Ersatzteile und Zubehör HINWEIS BESCHÄDIGUNG DURCH UNGEEIGNETE TEILE • Verwenden Sie nur Original Ersatz- und Zubehörteile des Herstellers. Nichtbeachtung dieser Anweisung kann zu Sachschäden führen. Produkt Artikelbezeichnung Art.-Nr. Abbildung Timereinheit „EET“ BTEET... - Seite 18 Schlüter-Systems KG · Schmölestraße 7 · D-58640 Iserlohn Tel.: +49 2371 971-0 · Fax: +49 2371 971-111 · info@schlueter.de · www.bekotec-therm.de...
