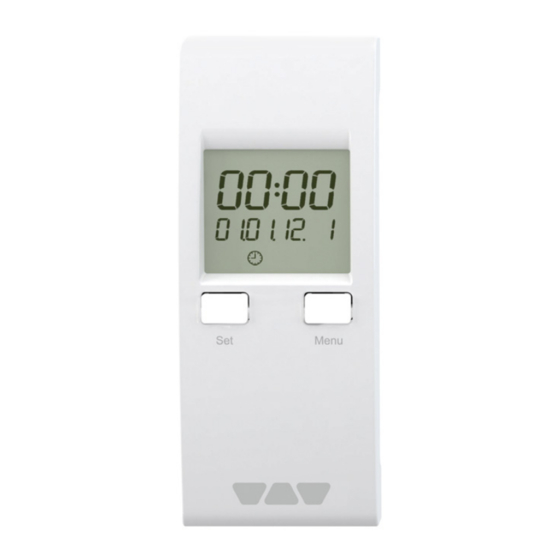

- Seite 1 Betriebsanleitung Timereinheit Art.: BTEET Copyright 2015 Schlüter-Systems KG. Alle Rechte vorbehalten. Schmölestraße 7 D-58640 Iserlohn Tel.: +49 2371 971-0 Fax: +49 2371 971-111 info@schlueter.de www.bekotec-therm.com Version: 08.2016.0 ID: 900.200.0811...
- Seite 2 Rahmen verwendet werden. Änderungen vorbe- halten. Für Schäden und Folgeschäden, die durch Nichtbeachtung dieser Betriebs- anleitung sowie Nichtbeachten der am Einsatzort des Produkts geltenden Vorschriften, Bestimmungen und Normen entstehen, übernimmt der Herstel- ler keinerlei Haftung oder Gewährleistung. BTEET...
-
Seite 3: Informationen Zur Sicherheit
Sie alle im Zusammenhang mit diesem Warnsymbol beschriebenen Hinweise, um Unfälle mit Todesfolge, Verlet- zungen und Sachschäden zu vermeiden. Dieses Symbol warnt vor gefährlicher elektrischer Span- nung. Wenn dieses Symbol in einem Warnhinweis gezeigt wird, besteht die Gefahr eines elektrischen Schlags. BTEET... - Seite 4 Führen Sie bei der Verwendung des Produkts alle Arbeiten ausschließlich unter den in der Betriebsanleitung und auf dem Typenschild spezifizierten Bedingungen und innerhalb der spezifizierten technischen Daten und in Übereinstimmung mit allen am Einsatzort geltenden Bestimmungen, Nor- men und Sicherheitsvorschriften durch. BTEET...
- Seite 5 Gefährdungen auftreten können, die nicht direkt vom Produkt ausge- hen. Veränderungen am Produkt Führen Sie ausschließlich solche Arbeiten an und mit dem Produkt durch, die in dieser Betriebsanleitung beschrieben sind. Nehmen Sie keine Verände- rungen vor, die in dieser Betriebsanleitung nicht beschrieben sind. BTEET...
-
Seite 6: Transport Und Lagerung
• Benutzen Sie für den Transport die Originalverpackung. • Lagern Sie das Produkt nur in trockener, sauberer Umgebung. • Stellen Sie sicher, dass das Produkt bei Transport und Lagerung stoßge- schützt ist. Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen. BTEET... -
Seite 7: Produktbeschreibung
Das Produkt verfügt über eine Ventil- und Pumpenschutzfunktion. Die Intervallfunktion sendet in regelmässigen Abständen ein Signal an die Stellmotoren, damit die Thermostatventile automatisch öffnen und schlies- sen, um das Festsitzen des Stößels im Ventilunterteil zu vermeiden. BTEET... - Seite 8 Ventil- und Pumpenschutzfunktion 0 bis 15 Minuten (einstellbar) Pumpennachlaufzeit 0 bis 15 Minuten (einstellbar) Betriebsmodus Tag, Nacht, Uhr Temperaturabsenkung nie Nacht Temperaturabsenkung immer 4 °C Temperaturabsenkung über Uhrprogramm Temperatureinsatzbereich Umgebung -10/+60 °C Lagerung -10/+60 °C Max. Luftfeuchtigkeit nicht kondensierend BTEET...
- Seite 9 Produktbeschreibung Parameter Wert Spannungsversorgung Nennspannung DC 3,3 V, über Basismodul Control Nennleistung 3 mW Akku-Leistung > 3 Monate Ausgang Elektrische Sicherheit Schutzart IP 30 (EN 60529) Elektromagnetische Verträglichkeit (EMV) Störaussendung/-festigkeit EN 61326-1: 2006-10 BTEET...
-
Seite 10: Montage
Montage Montage Produkt montieren 1. Entfernen Sie die Abdeckung vom Basismodul Control. 2. Stecken Sie das Produkt in den Steckplatz des Basismoduls Control ein. BTEET... - Seite 11 • Erden Sie sich immer, bevor Sie die elektronischen Bauteile berühren. • Berühren Sie beim Einsetzen nicht das Produkt, sondern setzen Sie es mit Hilfe der anti-elektrostatischen Folie in den Steckplatz ein. Nichtbeachtung dieser Anweisungen kann zu Sachschäden führen. BTEET...
- Seite 12 Setzen Sie das Produkt zum Betrieb in das Basismodul Control ein. Zur Pro- grammierung können Sie das Produkt aus dem Basismodul Control heraus- nehmen, wenn das Produkt zuvor geladen wurde. Hierzu benötigen Sie einen Ladevorgang von ungefähr 30 Minuten. Der interne Akku überbrückt die Stromversorgung etwa drei Monate. BTEET...
-
Seite 13: Betrieb
C. Wochentag (1: Mo - 7: So) D. Anzeige Menü aktiv E. Schaltausgang Intervallfunktion aktiv F. Schaltausgang Pumpennachlauf aktiv G. Schaltkanal „Uhr2“ aktiv H. Schaltkanal „Uhr1“ aktiv I. Uhr-Modus aktiv J. Nacht-Modus aktiv K. Tag-Modus aktiv L. Datum (Format TT.MM.JJ) BTEET... - Seite 14 Hauptmenü zu navigieren. 5. Drücken Sie die Menü-Taste, um die aktivierten Einstellwerte zu erhöhen. 6. Drücken Sie die Menü-Taste lange*, um den schnellen Vorlauf zu aktivieren. - Die Änderung der Einstellwerte wird dadurch beschleunigt. *Taste länger als 3 Sekunden gedrückt halten BTEET...
- Seite 15 , "Nacht" oder "Uhr" • Status der Schaltkanäle "Uhr1“ und "Uhr2“ im Betriebsmodus "Uhr" • Status der Schaltkanäle "Intervallfunktion“ und "Pumpennachlauffunk- tion“ Abbildung 1: Beispiel Hauptanzeige: 12:00 Uhr, 26.03.2012, Montag, Uhr-Modus, Schaltkanal Uhr1 aktiv, Pumpennachlauffunktion aktiv und Intervallfunktion aktiv BTEET...
- Seite 16 5. Drücken Sie die Set-Taste, um den Wert zu bestätigen und abzuspei- chern. - Der Sekundenzähler wird dadurch auf „0“ zurückgesetzt. 6. Stellen Sie das Datum und die Wochentag auf dieselbe Weise wie oben beschrieben ein. *Taste länger als 3 Sekunden gedrückt halten BTEET...
- Seite 17 2. Drücken Sie die Menü-Taste lange*, damit das Produkt direkt zur Hauptanzeige zurück springt. 3. Wenn Sie 60 Sekunden lang kein Bedienelement betätigt, springt das Produkt automatisch auf die Hauptanzeige zurück. *Taste länger als 3 Sekunden gedrückt halten Menü Menü Menü Menü Menü Menü Abbildung 3: Navigationsstruktur Menü BTEET...
- Seite 18 B. Uhrzeit Beginn (Format: 24 h) C. Uhrzeit Ende (Format: 24 h) D. Anzeige Menü aktiv E. Wochentag Beginn (1: Mo – 7: So) F. Wochentag Ende (1: Mo – 7: So) G. Schaltkanal „Uhr2“ aktiv H. Schaltkanal „Uhr1“ aktiv I. Uhr-Modus aktiv BTEET...
- Seite 19 7.6.2 Zuordnung der Schaltkanäle Die Anschlussmodule (Draht) werden wie folgt angesteuert: A. Schaltkanal „Uhr1“ B. Schaltkanal „Uhr2“ Die Anschlussmodule WL (Funk) werden wie folgt angesteuert: A. Schaltkanal „Uhr1“ Bei Anschlussmodulen WL (Funk) werden mit Schaltkanal „Uhr1“ alle Regelkreise angesteuert. BTEET...
- Seite 20 (1: Mo – 7: So) D. Anzeige „Menü“ ist aktiv E. Anzeige „Intervallfunktion“ ist aktiv F. Dauer des Intervalls (0 – 15 Minuten) Das Symbol „I“ wird nur angezeigt, wenn das Menü Intervallfunktion aktiv ist oder die Intervallfunktion ausgeführt wird. BTEET...
- Seite 21 8. Drücken Sie die Set-Taste, um den Wert zu bestätigen und abzuspei- chern. - Die Anzeige „Wochentag“ blinkt. 9. Drücken Sie die Menü-Taste, um den gewünschten Wochentag auszu- wählen. 10. Drücken Sie die Set-Taste, um den Wert zu bestätigen und abzuspei- chern. *Taste länger als 3 Sekunden gedrückt halten BTEET...
- Seite 22 2. Drücken Sie die Set-Taste lange*. - Die Anzeige für die „Einschaltdauer“ blinkt. 3. Drücken Sie die Menü-Taste, um den gewünschten Wert einzustellen. 4. Drücken Sie die Set-Taste, um den Wert zu bestätigt und abzuspeichern. Taste länger als 3 Sekunden gedrückt halten. BTEET...
- Seite 23 Sonntag im Oktober um 03:00 Uhr auf 02:00 Uhr (Rückstellung). Durch Blättern im Menü mit der Taste Menu kann der Modus der Zeitum- stellung angezeigt werden. A. Modus aus „OFF“ B. Menüposition „CEST“ C. Menü aktiv D. Uhrfunktion BTEET...
- Seite 24 Einstellen der Zeitumstellung 1. Drücken Sie 3 Sekunden auf die Taste Set (A), um den Modus zu programmieren. 2. Drücken Sie die Taste Menu (B), um zwischen "OFF" und "Auto" zu wechseln. - Der eingestellte Modus wird blin- kend angezeigt BTEET...
- Seite 25 Uhrzeit Beginn 00:00 Uhr Uhrzeit Ende 00:00 Uhr Wochentag Beginn Wochentag Ende Schaltkanal „Uhr1“ inaktiv Schaltkanal „Uhr2“ inaktiv Intervallfunktion Uhrzeit 1:00 Uhr Dauer des Intervalls 5 Minuten Wochentag 3 (Mittwoch) Pumpennachlaufzeit Einschaltdauer 0 Minuten CESt Zeitumstellung BTEET...
-
Seite 26: Wartung
1. Trennen Sie das Produkt von der Versorgungsspannung. 2. Demontieren Sie das Produkt (siehe Kapitel "Montage" in umgekehrter Reihenfolge). 3. Entsorgen Sie das Produkt. Gewährleistung Informationen zur Gewährleistung finden Sie in unseren Allgemeinen Geschäftsbedingungen im Internet oder in Ihrem Kaufvertrag. BTEET... -
Seite 27: Ersatzteile Und Zubehör
Ersatzteile und Zubehör Ersatzteile und Zubehör HINWEIS BESCHÄDIGUNG DURCH UNGEEIGNETE TEILE • Verwenden Sie nur Original Ersatz- und Zubehörteile des Herstellers. Nichtbeachtung dieser Anweisung kann zu Sachschäden führen. Produkt Artikelbezeichnung Art.-Nr. Abbildung Timereinheit „EET“ BTEET BTEET...
