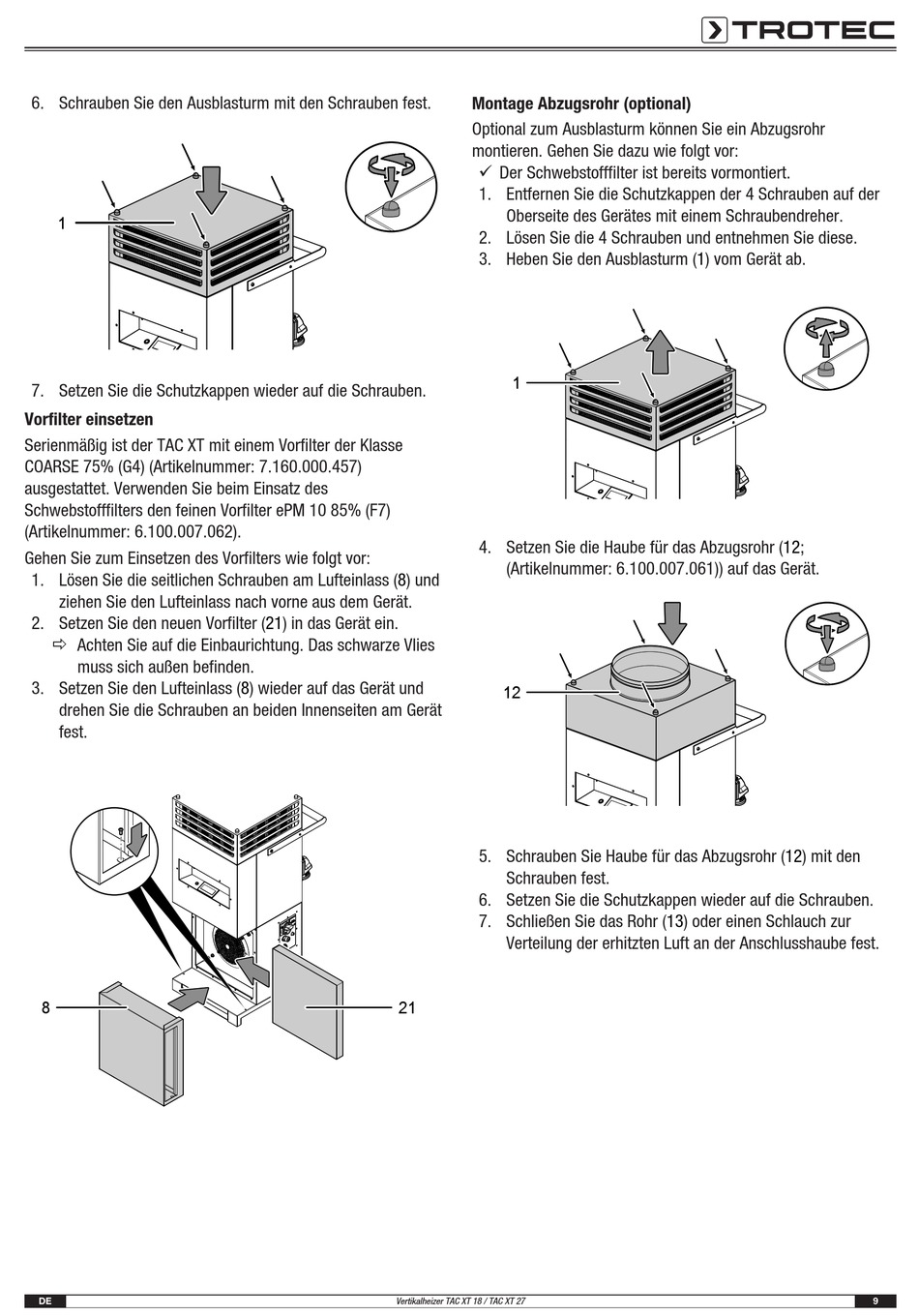

6. Schrauben Sie den Ausblasturm mit den Schrauben fest.
1
7. Setzen Sie die Schutzkappen wieder auf die Schrauben.
Vorfilter einsetzen
Serienmäßig ist der TAC XT mit einem Vorfilter der Klasse
COARSE 75% (G4) (Artikelnummer: 7.160.000.457)
ausgestattet. Verwenden Sie beim Einsatz des
Schwebstofffilters den feinen Vorfilter ePM 10 85% (F7)
(Artikelnummer: 6.100.007.062).
Gehen Sie zum Einsetzen des Vorfilters wie folgt vor:
1. Lösen Sie die seitlichen Schrauben am Lufteinlass (8) und
ziehen Sie den Lufteinlass nach vorne aus dem Gerät.
2. Setzen Sie den neuen Vorfilter (21) in das Gerät ein.
ð Achten Sie auf die Einbaurichtung. Das schwarze Vlies
muss sich außen befinden.
3. Setzen Sie den Lufteinlass (8) wieder auf das Gerät und
drehen Sie die Schrauben an beiden Innenseiten am Gerät
fest.
8
DE
Montage Abzugsrohr (optional)
Optional zum Ausblasturm können Sie ein Abzugsrohr
montieren. Gehen Sie dazu wie folgt vor:
ü Der Schwebstofffilter ist bereits vormontiert.
1. Entfernen Sie die Schutzkappen der 4 Schrauben auf der
Oberseite des Gerätes mit einem Schraubendreher.
2. Lösen Sie die 4 Schrauben und entnehmen Sie diese.
3. Heben Sie den Ausblasturm (1) vom Gerät ab.
1
4. Setzen Sie die Haube für das Abzugsrohr (12;
(Artikelnummer: 6.100.007.061)) auf das Gerät.
12
5. Schrauben Sie Haube für das Abzugsrohr (12) mit den
Schrauben fest.
6. Setzen Sie die Schutzkappen wieder auf die Schrauben.
7. Schließen Sie das Rohr (13) oder einen Schlauch zur
Verteilung der erhitzten Luft an der Anschlusshaube fest.
21
Vertikalheizer TAC XT 18 / TAC XT 27
9
