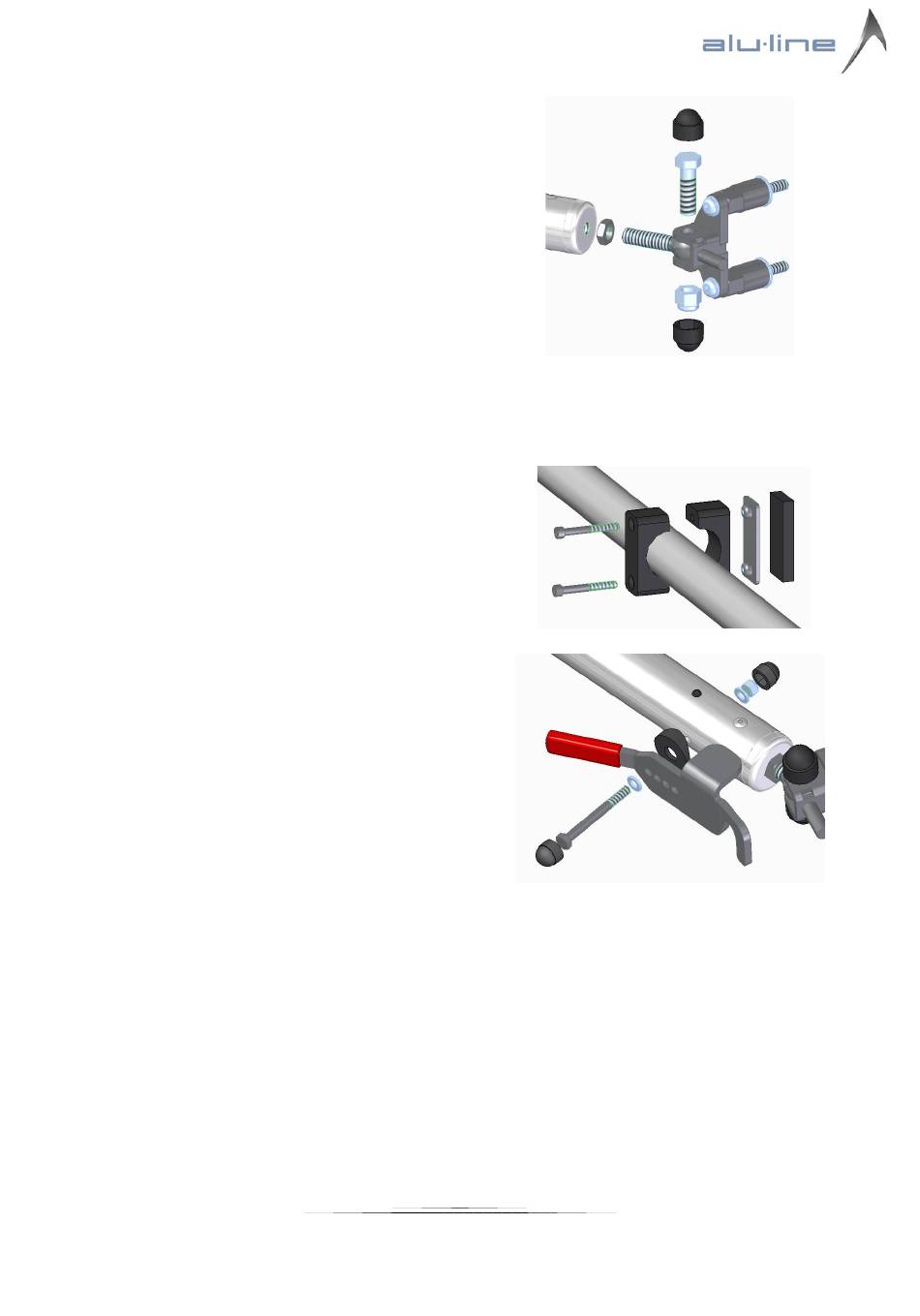

Nun werden auf der Beifahrerseite zwei Augenschrauben
und flache Sechskantmuttern M12 auf den Fahrradträger
gedreht. Diese Muttern werden später zum Kontern und
Sichern
der
Augenschrauben
benötigt
(Mindest-
Einschraubtiefe der Augenschraube in den Fahrradträger
= 20mm). Nun kann der Fahrradträger mit Hilfe der
montierten
Augenschrauben,
Sechskantschrauben
M12x40 und Sechskantmuttern M12 an die ans Fahrzeug
montierte Halterungen befestigt werden.
Nachdem der Fahrradträger auf der Beifahrerseite mit
dem Fahrzeug fest verschraubt wurde, kann er an die
Fahrzeugrückwand geklappt werden. Jetzt kann mit Hilfe
der linken Augenschrauben der gewünschte Abstand zu
den Scharnieren auf der Fahrerseite einstellt und diese
Seite mit zwei Sicherungssplinten gesichert werden.
Zum Schutz vor Kollision zwischen Tür und Fahrradträger
kann ein zusätzlicher Anschlag (9) am unteren Querrohr
mit zwei Zylinderschrauben M6x50 montiert werden.
Mit der Schwenkbegrenzung (8) rechts oben kann der
Fahrradträger im aufgeklappten Zustand an der
Halterung oben rechts (5) arretiert werden. So können
die Hecktüren des Transporters geöffnet werden und
bleiben auf unebenem Gelände geöffnet. Beim
Zuklappen des Trägers muss unbedingt darauf geachtet
werden, dass der Schwenkhebel nicht eingerastet ist
(Das Bild zeigt den Träger im zugeklappten Zustand)!
Der Schwenkbegrenzungshebel wird mit der Sechskantschraube M6x60 wie auf dem Bild montiert. Um
das richtige Loch zu wählen, muss der Träger soweit wie möglich aufgeklappt werden. Dabei muss aber
darauf geachtet werden, dass kein Schaden am Auto oder (durch zu starkes Ziehen) am Träger
entsteht.
Der Schienenträger des EuroCarry kann im unbeladenem Zustand hochgeklappt werden. Zusätzlich
können die Befestigungskrallen (2 + 3) runtergeklappt werden.
4
