3.

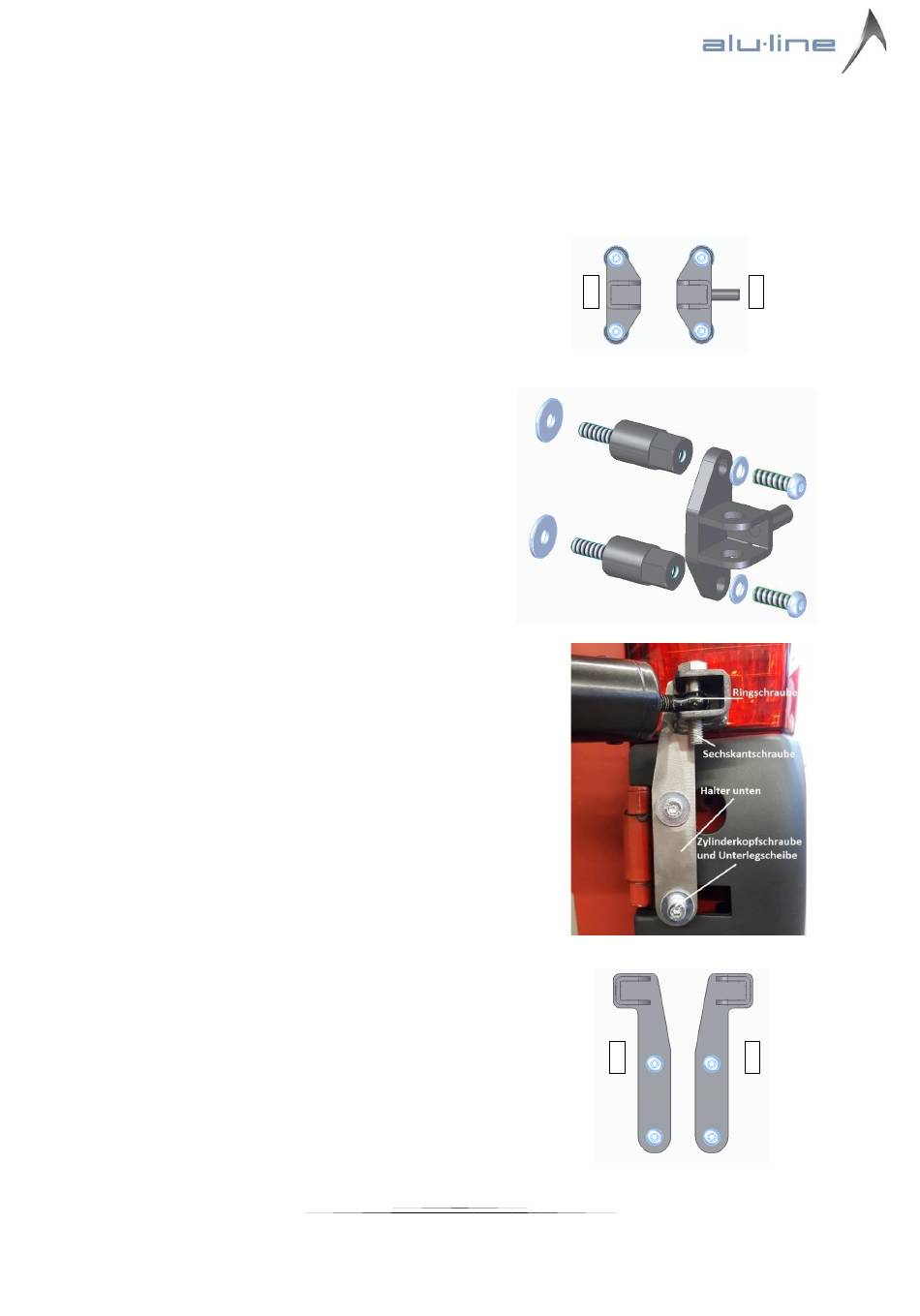

Vormontage:
Der Fahrradträger wird in komplett vormontiertem Zustand geliefert und kann direkt am Fahrzeug
montiert werden. Dazu müssen wie folgt Halterungen am Fahrzeug angeschraubt werden.
4.
Montage am Fahrzeug:
Zunächst erfolgt die Montage der beiden oberen
Halterungen (4 + 5). Hierzu wird jeweils zuerst eine der
beiden Befestigungsschrauben eines Türscharniers
entfernt
(Niemals
beide
gleichzeitig lösen!). Anstelle dieser Schraube wird eine
Sonderschraube mit großer Unterlegscheibe darunter
angebracht (Anzugsdrehmoment 20Nm). Zur Sicherung
der
Sonderschraube
Schraubensicherungslack auf das Gewinde angebracht
werden. Dieser Vorgang wird mit der zweiten
Befestigungsschraube wiederholt, sowie mit dem
zweiten oberen Türscharnier. Beide obere Halterungen
(4 + 5) können nun mit den Linsenkopfschrauben M8x25
und Unterlegscheiben an den Sonderschrauben
festgeschraubt werden.
Vor der Montage der unteren Halter müssen zunächst
die beiden Original-Gummipuffer, welche an den
Stoßfängern
montiert
Anschließend werden an beiden Stoßfängern jeweils
zwei Bohrungen angebracht. Hierzu werden die im
Lieferumfang beinhalteten Bohrschablonen auf die
Stoßfänger (jeweils 1x rechts und 1x links). An den auf
der Bohrschablone markierten Punkten müssen
anschließend mit der ebenfalls im Lieferumfang
beinhalteten Lochsäge jeweils zwei Löcher Ø26mm
gebohrt werden. Gegebenenfalls muss mit einer Feile
oder Schleifpapier die Öffnung erweitert werden.
Nun kann die Montage der Sonderschrauben sowie der
unteren Halterungen (6 + 7) wie bereits oben
beschrieben erfolgen.
Alu-Line Metallbearbeitungsgesellschaft mbH – Martin-Staud-Str. 25 – 88348 Bad Saulgau
Tel. +49(0) 7581-92091-0 – Fax +49 (0) 7581-92091-20 – Email info@alu-line.de – www.alu-line.de
Befestigungsschrauben
muss
etwas
sind,
entfernt
werden.
3
4
5
6
7
