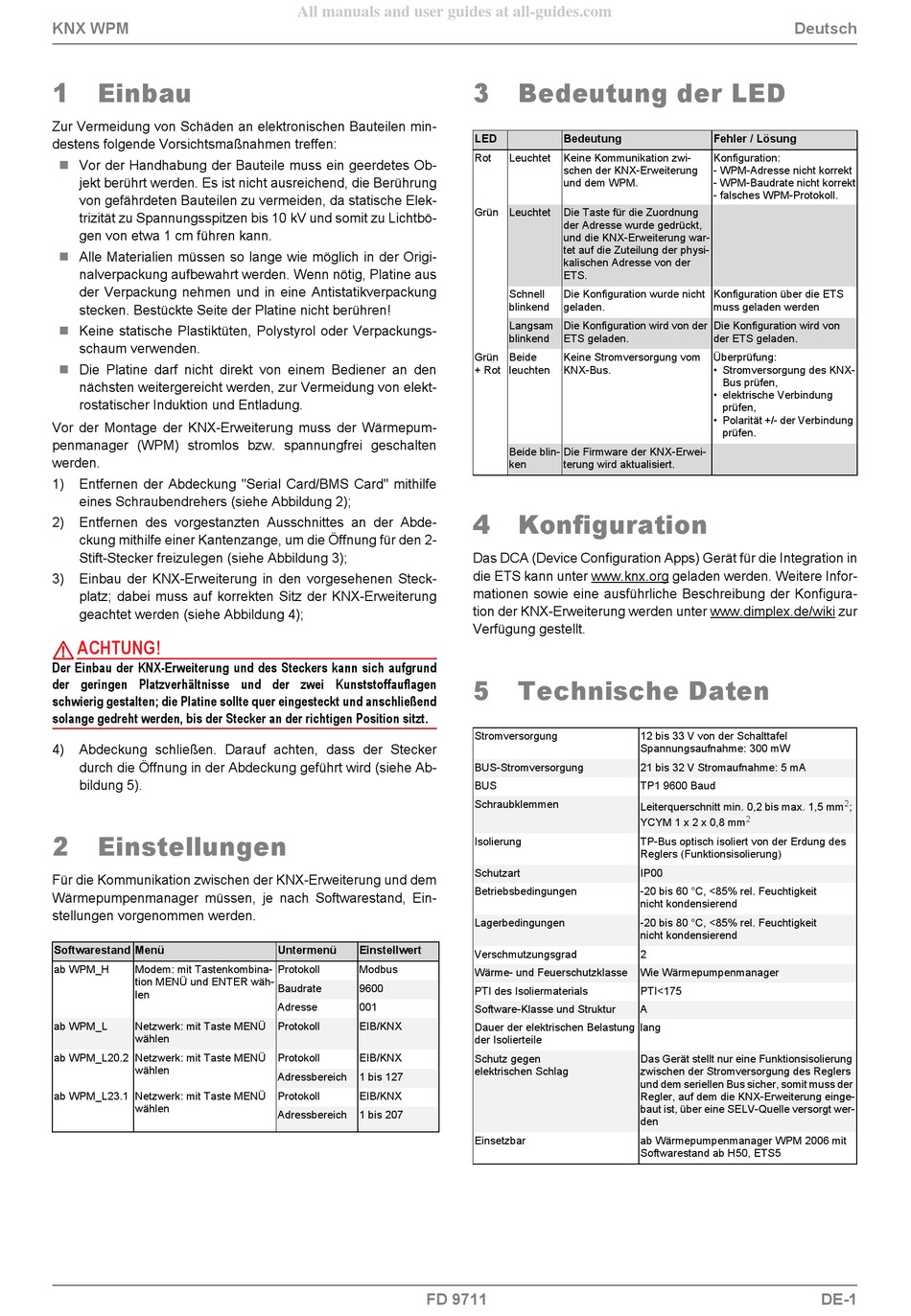

KNX WPM
1
Einbau
Zur Vermeidung von Schäden an elektronischen Bauteilen min-
destens folgende Vorsichtsmaßnahmen treffen:
Vor der Handhabung der Bauteile muss ein geerdetes Ob-
jekt berührt werden. Es ist nicht ausreichend, die Berührung
von gefährdeten Bauteilen zu vermeiden, da statische Elek-
trizität zu Spannungsspitzen bis 10 kV und somit zu Lichtbö-
gen von etwa 1 cm führen kann.
Alle Materialien müssen so lange wie möglich in der Origi-
nalverpackung aufbewahrt werden. Wenn nötig, Platine aus
der Verpackung nehmen und in eine Antistatikverpackung
stecken. Bestückte Seite der Platine nicht berühren!
Keine statische Plastiktüten, Polystyrol oder Verpackungs-
schaum verwenden.
Die Platine darf nicht direkt von einem Bediener an den
nächsten weitergereicht werden, zur Vermeidung von elekt-
rostatischer Induktion und Entladung.
Vor der Montage der KNX-Erweiterung muss der Wärmepum-
penmanager (WPM) stromlos bzw. spannungfrei geschalten
werden.
1)
Entfernen der Abdeckung "Serial Card/BMS Card" mithilfe
eines Schraubendrehers (siehe Abbildung 2);
2)
Entfernen des vorgestanzten Ausschnittes an der Abde-
ckung mithilfe einer Kantenzange, um die Öffnung für den 2-
Stift-Stecker freizulegen (siehe Abbildung 3);
3)
Einbau der KNX-Erweiterung in den vorgesehenen Steck-
platz; dabei muss auf korrekten Sitz der KNX-Erweiterung
geachtet werden (siehe Abbildung 4);
ACHTUNG!
Der Einbau der KNX-Erweiterung und des Steckers kann sich aufgrund
der geringen Platzverhältnisse und der zwei Kunststoffauflagen
schwierig gestalten; die Platine sollte quer eingesteckt und anschließend
solange gedreht werden, bis der Stecker an der richtigen Position sitzt.
4)
Abdeckung schließen. Darauf achten, dass der Stecker
durch die Öffnung in der Abdeckung geführt wird (siehe Ab-
bildung 5).
2
Einstellungen
Für die Kommunikation zwischen der KNX-Erweiterung und dem
Wärmepumpenmanager müssen, je nach Softwarestand, Ein-
stellungen vorgenommen werden.
Softwarestand Menü
ab WPM_H
Modem: mit Tastenkombina-
tion MENÜ und ENTER wäh-
len
ab WPM_L
Netzwerk: mit Taste MENÜ
wählen
ab WPM_L20.2 Netzwerk: mit Taste MENÜ
wählen
ab WPM_L23.1 Netzwerk: mit Taste MENÜ
wählen
All manuals and user guides at all-guides.com
Untermenü
Einstellwert
Protokoll
Modbus
Baudrate
9600
Adresse
001
Protokoll
EIB/KNX
Protokoll
EIB/KNX
Adressbereich
1 bis 127
Protokoll
EIB/KNX
Adressbereich
1 bis 207
FD 9711
3
Bedeutung der LED
LED
Bedeutung
Rot
Leuchtet
Keine Kommunikation zwi-
schen der KNX-Erweiterung
und dem WPM.
Grün Leuchtet
Die Taste für die Zuordnung
der Adresse wurde gedrückt,
und die KNX-Erweiterung war-
tet auf die Zuteilung der physi-
kalischen Adresse von der
ETS.
Schnell
Die Konfiguration wurde nicht
blinkend
geladen.
Langsam
Die Konfiguration wird von der
blinkend
ETS geladen.
Grün
Beide
Keine Stromversorgung vom
+ Rot
leuchten
KNX-Bus.
Beide blin-
Die Firmware der KNX-Erwei-
ken
terung wird aktualisiert.
4
Konfiguration
Das DCA (Device Configuration Apps) Gerät für die Integration in
die ETS kann unter www.knx.org geladen werden. Weitere Infor-
mationen sowie eine ausführliche Beschreibung der Konfigura-
tion der KNX-Erweiterung werden unter www.dimplex.de/wiki zur
Verfügung gestellt.
5
Technische Daten
Stromversorgung
12 bis 33 V von der Schalttafel
Spannungsaufnahme: 300 mW
BUS-Stromversorgung
21 bis 32 V Stromaufnahme: 5 mA
BUS
TP1 9600 Baud
Schraubklemmen
Leiterquerschnitt min. 0,2 bis max. 1,5 mm
YCYM 1 x 2 x 0,8 mm
Isolierung
TP-Bus optisch isoliert von der Erdung des
Reglers (Funktionsisolierung)
Schutzart
IP00
Betriebsbedingungen
-20 bis 60 °C, <85% rel. Feuchtigkeit
nicht kondensierend
Lagerbedingungen
-20 bis 80 °C, <85% rel. Feuchtigkeit
nicht kondensierend
Verschmutzungsgrad
2
Wärme- und Feuerschutzklasse
Wie Wärmepumpenmanager
PTI des Isoliermaterials
PTI<175
Software-Klasse und Struktur
A
Dauer der elektrischen Belastung
lang
der Isolierteile
Schutz gegen
Das Gerät stellt nur eine Funktionsisolierung
elektrischen Schlag
zwischen der Stromversorgung des Reglers
und dem seriellen Bus sicher, somit muss der
Regler, auf dem die KNX-Erweiterung einge-
baut ist, über eine SELV-Quelle versorgt wer-
den
Einsetzbar
ab Wärmepumpenmanager WPM 2006 mit
Softwarestand ab H50, ETS5
Deutsch
Fehler / Lösung
Konfiguration:
- WPM-Adresse nicht korrekt
- WPM-Baudrate nicht korrekt
- falsches WPM-Protokoll.
Konfiguration über die ETS
muss geladen werden
Die Konfiguration wird von
der ETS geladen.
Überprüfung:
• Stromversorgung des KNX-
Bus prüfen,
• elektrische Verbindung
prüfen,
• Polarität +/- der Verbindung
prüfen.
2
;
2
DE-1
