DE

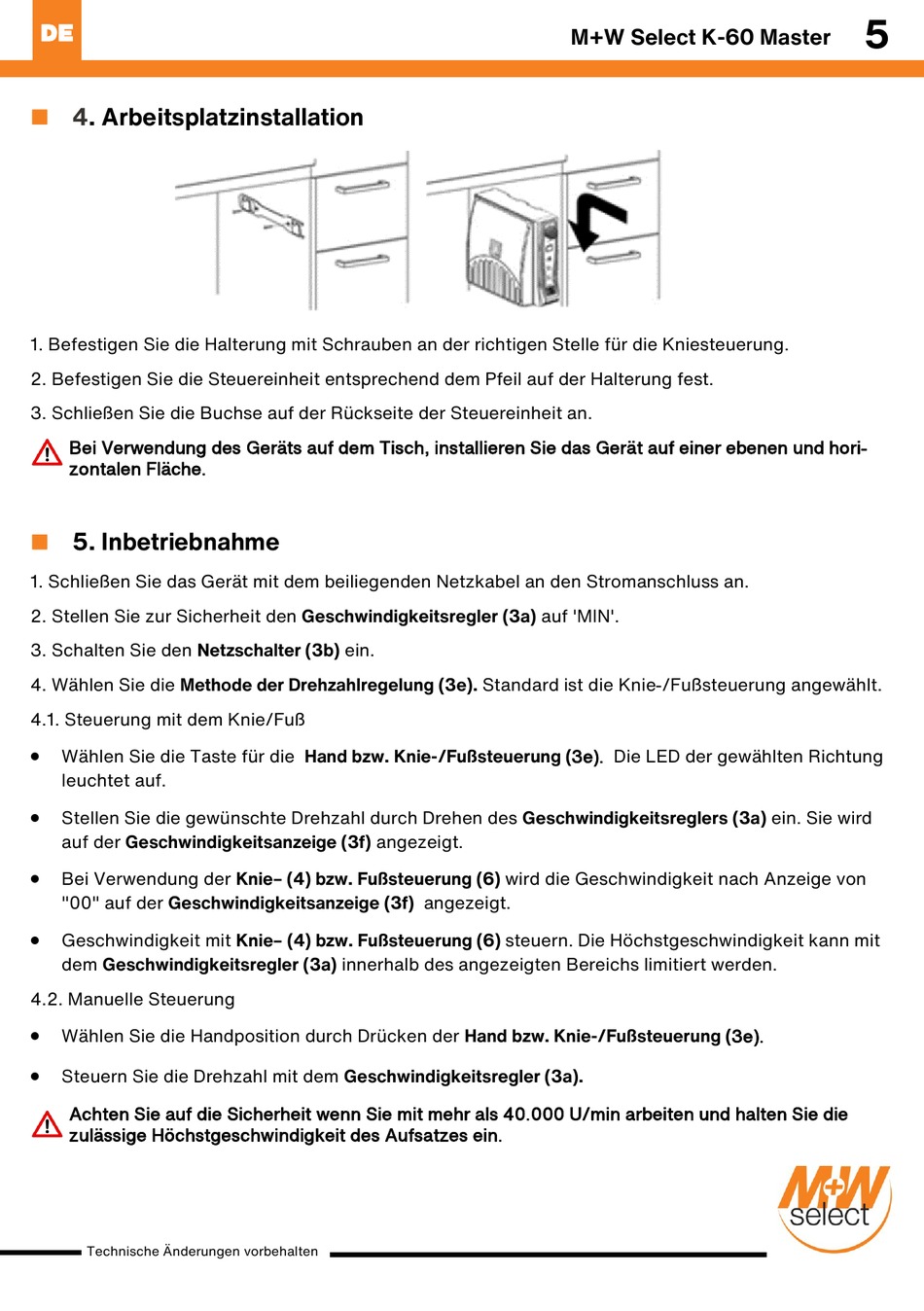

4. Arbeitsplatzinstallation
◼
1. Befestigen Sie die Halterung mit Schrauben an der richtigen Stelle für die Kniesteuerung.
2. Befestigen Sie die Steuereinheit entsprechend dem Pfeil auf der Halterung fest.
3. Schließen Sie die Buchse auf der Rückseite der Steuereinheit an.
Bei Verwendung des Geräts auf dem Tisch, installieren Sie das Gerät auf einer ebenen und hori-
zontalen Fläche.
5. Inbetriebnahme
◼
1. Schließen Sie das Gerät mit dem beiliegenden Netzkabel an den Stromanschluss an.
2. Stellen Sie zur Sicherheit den Geschwindigkeitsregler (3a) auf 'MIN'.
3. Schalten Sie den Netzschalter (3b) ein.
4. Wählen Sie die Methode der Drehzahlregelung (3e). Standard ist die Knie-/Fußsteuerung angewählt.
4.1. Steuerung mit dem Knie/Fuß
•
Wählen Sie die Taste für die Hand bzw. Knie-/Fußsteuerung (3e). Die LED der gewählten Richtung
leuchtet auf.
•
Stellen Sie die gewünschte Drehzahl durch Drehen des Geschwindigkeitsreglers (3a) ein. Sie wird
auf der Geschwindigkeitsanzeige (3f) angezeigt.
•
Bei Verwendung der Knie– (4) bzw. Fußsteuerung (6) wird die Geschwindigkeit nach Anzeige von
"00" auf der Geschwindigkeitsanzeige (3f) angezeigt.
•
Geschwindigkeit mit Knie– (4) bzw. Fußsteuerung (6) steuern. Die Höchstgeschwindigkeit kann mit
dem Geschwindigkeitsregler (3a) innerhalb des angezeigten Bereichs limitiert werden.
4.2. Manuelle Steuerung
•
Wählen Sie die Handposition durch Drücken der Hand bzw. Knie-/Fußsteuerung (3e).
•
Steuern Sie die Drehzahl mit dem Geschwindigkeitsregler (3a).
Achten Sie auf die Sicherheit wenn Sie mit mehr als 40.000 U/min arbeiten und halten Sie die
zulässige Höchstgeschwindigkeit des Aufsatzes ein.
Technische Änderungen vorbehalten
M+W Select K-60 Master
