• Zur Überwachung des Stromverbrauchs an Leitung 1:
− Verbinden Sie das weiße Kabel mit „I1•" und „I1" mit der blauen Klemme
„C1".
− Verbinden Sie den Stromwandler mit der Hauptversorgungsleitung 1.
Wenn sich der Verbrauchsstromwandler am Leiter der Leitung 1 befin-
det, muss der Pfeil in Richtung der Last (und vom Netz weg) weisen.
• Zur Überwachung des Stromverbrauchs an Leitung 2:
− Verbinden Sie das weiße Kabel mit der Klemme „I2•" und das blaue
Kabel mit der Klemme „I2".
− Verbinden Sie den Stromwandler mit der Hauptversorgungsleitung 2.
Wenn sich der Verbrauchsstromwandler am Leiter der Leitung 2 befin-
det, muss der Pfeil in Richtung der Last (und vom Netz weg) weisen.
• Zur Überwachung des Stromverbrauchs an Leitung 3:
− Verbinden Sie das weiße Kabel mit der Klemme „I3•" und das blaue
Kabel mit der Klemme „I3".
− Verbinden Sie den Stromwandler mit der Hauptversorgungsleitung 3.
Wenn sich der Verbrauchsstromwandler am Leiter der Leitung 3 befin-
det, muss der Pfeil in Richtung der Last (und vom Netz weg) weisen.
• Ziehen Sie alle Verbindungen auf ein Drehmoment von 0,56 Nm an.
C ) Schließen und sichern Sie die Klemmleisten klappe des IQ Gate-
way.
D ) Schalten Sie das PV-System ein.
1
2
3
4
© 2022 Enphase Energy. Alle Rechte vorbehalten. Enphase, das Enphase-Logo, Enphase Enlighten, Enphase IQ Gateway
sowie sonstige Warenzeichen oder Dienstleistungsnamen sind Warenzeichen von Enphase Energy, Inc. Änderungen der
Daten sind vorbehalten. Rev03-04-08-2022
5
6
Enphase Kundensupport:
INSTALLATIONSTIPPS
Installieren mehrerer Leiter in einem einzigen Stromwandler
Wenn Sie mehrere Leiter in einem einzigen Stromwandler instal-
lieren müssen, muss sichergestellt werden, dass die Leiter am
selben Übertragungsleiter enden, sodass die Spannung zwischen
den Klemmen der beiden Leiter 0 V beträgt.
Dieser Ansatz ist mit einigen Herausforderungen verbunden:
Es kann leicht zu einem Verkabelungsfehler kommen.
−
Die Leiter müssen ins Innere des Stromwandlers passen.
−
Sämtliche Leiter auf Leitung 1 müssen mit den Lasten auf
−
dem Stromwandler von Leitung 1 gebündelt werden.
Sämtliche Leiter auf Leitung 2 müssen mit den Lasten auf
−
dem Stromwandler von Leitung 2 gebündelt werden.
Sämtliche Leiter auf Leitung 3 müssen mit den Lasten auf
−
dem Stromwandler von Leitung 3 gebündelt werden.
Einige der Schaltkreise müssen unter Umständen erweitert
−
werden.
Es ist oftmals möglich, alle Leiter in einem Verteilerkasten durch
einen einzigen Satz Verbrauchsstromwandler zu verlegen.
N
L1
L2
L3
CU, 2.5 mm
, 75C
2
MEAS CAT III
OVC III
N
L1
L2
L3
https://enphase.com/contact/support
7
Production
Consumption
I1●
I2●
I3●
I1●
I2●
I3●
I1
I2
I3
I1
I2
I3
Digital Input
Relay
NO
1 / 5 2 / 6 3 / 7 4 / 8
RefGen Com / DRM Ø
C
AU/NZ: DRM Port
0 1 2 3 4 5 6 7 8
PD, B300
OVC II
8

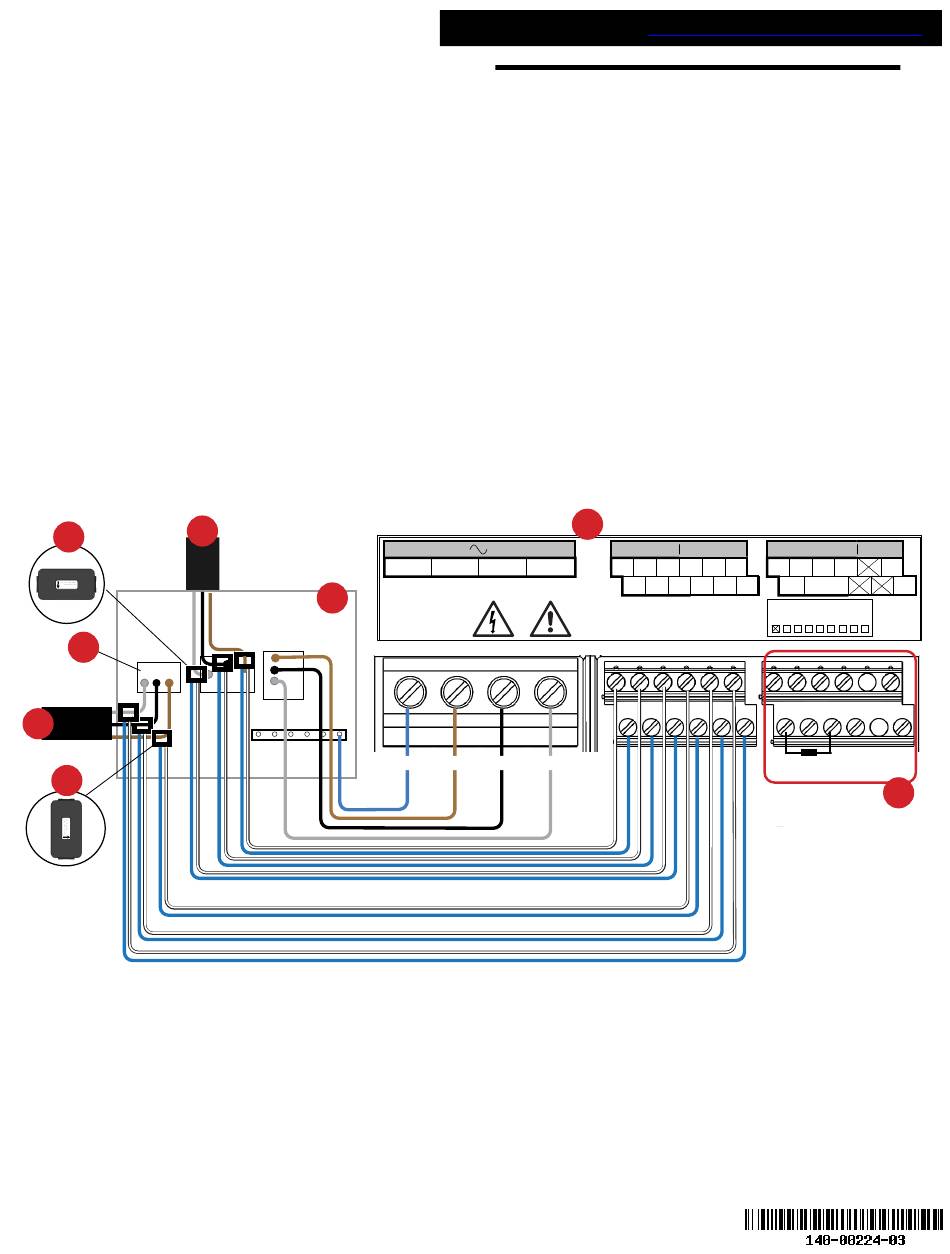

LEGENDE:
1. Stromwandler Produktion
2. Hauptisolationsschalter
3. Zur Messung
4. Verbrauchsstromwandler
5. Ausgang von PV-System
6. Schalttafel
7. IQ Gateway-S Klemmen-
block
8. Nicht verwendet
