Foscam FI8909W Handbuch
Ip wlan-kamera / kamera mit kabel
Vorschau ausblenden
Andere Handbücher für FI8909W:
- Schnelleinstieg (15 Seiten) ,
- Handbuch schnelleinstieg (14 Seiten) ,
- Bedienungsanleitung (47 Seiten)
Verwandte Anleitungen für Foscam FI8909W
Inhaltszusammenfassung für Foscam FI8909W

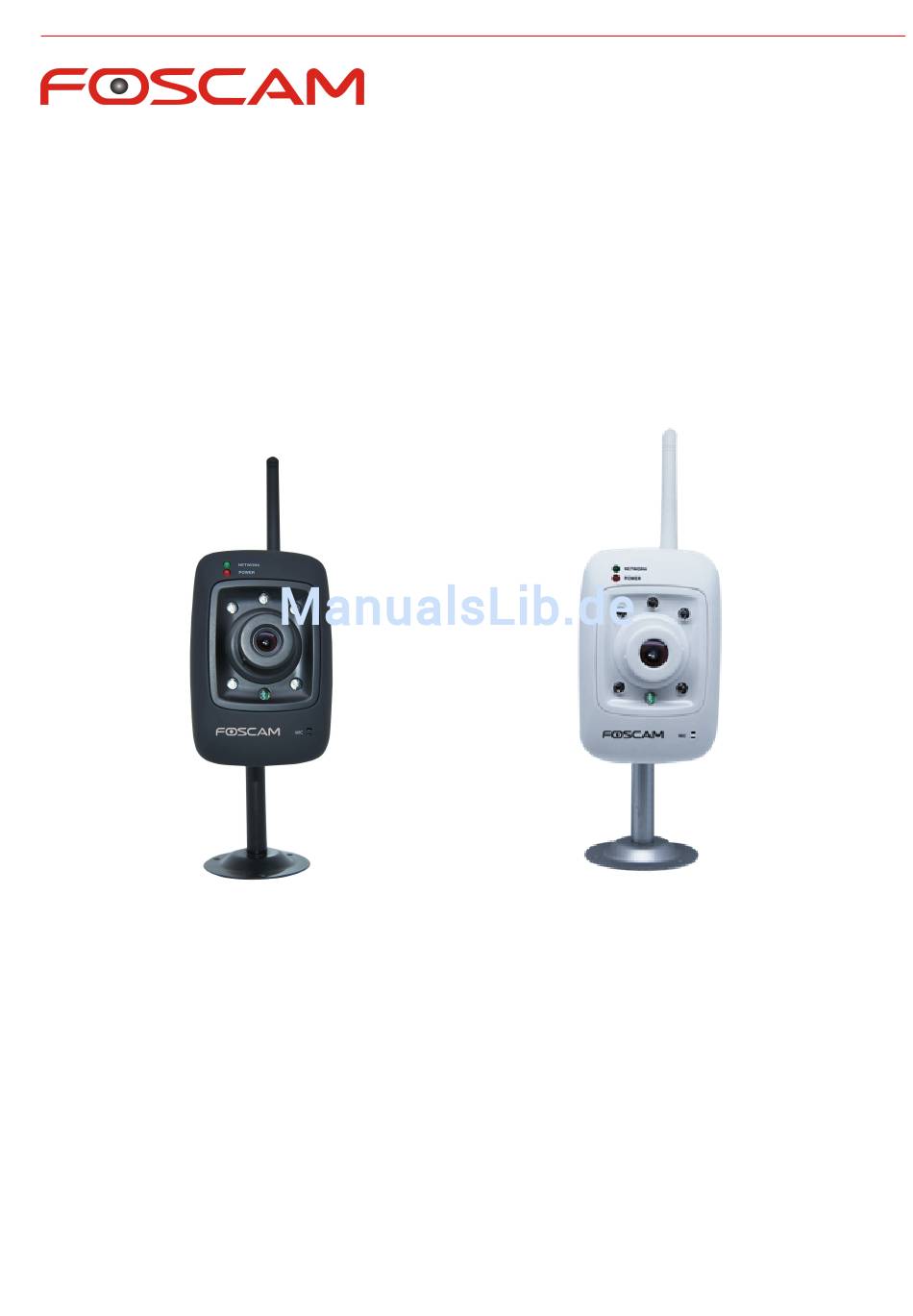

- Seite 1 V50.01 Model: FI8909W Handbuch Schnelleinstieg IP Wlan-Kamera / Kamera mit Kabel schwarz weiβ Für Windows Betriebssysteme ---------1 Für MAC Betriebssysteme ---------16 ShenZhen Foscam Intelligent Technology Co., Ltd...
-
Seite 2: Handbuch Schnelleinstieg Installationsverlauf
FI8909W Handbuch Schnelleinstieg Handbuch Schnelleinstieg für Windows Betriebssysteme Packungsliste IP Kamera DC Stromversorgung Netzwerkkabel Befestigungsbügel CD -ROM mit Setup Software Wlan Antenne Handbuch Schnelleinstieg Garantiekarte Handbuch Schnelleinstieg Installationsverlauf Hardware Installation Software Installation... -
Seite 3: Start Installation
FI8909W Handbuch Schnelleinstieg Start Installation 1. Hardware Installation 1) Öffnen Sie die Verpackung. 2) Schlieβen Sie die Antenne an.（Abbildung 1.1） Schrauben Sie die Antenne an der Rückseite der Kamera an und stellen Sie sicher, dass sie fest an der Kamera angebracht ist. - Seite 4 FI8909W Handbuch Schnelleinstieg 3. Login der Kamera Doppelklicken Sie auf das IP Camera Tool Symbol. Anschlieβend erscheint das folgende Bildschirmfenster. Abbildung 1.3 Nachdem Sie das Netzwerkkabel angeschlossen haben, sollte das IP Camera Tool automatisch die richtige IP-Adresse finden. Sollte dies nicht der Fall sein, stellen Sie sicher, dass DHCP auf Ihrem Router aktiviert ist.
- Seite 5 FI8909W Handbuch Schnelleinstieg Wenn Sie IE Browser benutzen, wählen Sie diesen Anmeldungs- Modus Wenn Sie Firefox, Google Chrome , Safari benutzen, wählen Sie diesen Anmeldungs-Modus Wenn Sie Mobile Phone benutzen, wählen Sie diesen Anmeldungs- Modus Abbildung 1.4 Anmerkung Es gibt 3 Anmeldungsmethoden: Der erste ist der IE ActiveX Modus, der zweite ist der Server Push Modus für Safari, Firefox und Google Chrome, der dritte Modus ist Mobile...
- Seite 6 FI8909W Handbuch Schnelleinstieg Klicken Sie diesen Knopf und installieren ActiveX Abbildung 1.5 ActiveX installieren Abbildung 1.6 Starten Sie ActiveX Klicken sie den “Run Button”, und melden sich an der Kamera noch mal an, danach können Sie folgendes Fenster sehen: www.foscam.com...
-
Seite 7: Wireless Lan Einstellungen
FI8909W Handbuch Schnelleinstieg Abbildung 1.7 Gratulation! Sie können nun auf die Kamera mit Kabelverbindung zugreifen. Bitte ändern Sie nichts, bevor die Schnellinstallation fertig ist. Anmerkung Standarder Benutzername ist admin und keine Passwort. Sollten Sie kein Live Video sehen können, stellen Sie bitte sicher, dass Sie das ausführen von ActiveX erlauben, wenn Sie danach gefragt werden. - Seite 8 FI8909W Handbuch Schnelleinstieg machen die WLAN-Kommunikationseinstellungen automatisch. Wenn Sie keinen WLAN-Router haben, lesen Sie bitte über die WLAN Einstellungen im Handbuch nach, um den Adhoc-Modus einzustellen. 4.1 Basis-Modus Schritt 01) Bitte wählen Sie “Device Management” und gehen zur Option Wireless LAN Settings und klicken auf “Wireless LAN Settings”.
- Seite 9 FI8909W Handbuch Schnelleinstieg 1 Klicken Sie auf die SSID des Routers und die SSID, Verschlüsselung werden in die folgenden Felder automatisch eingetragen. 2 Verwenden Sie den gleichen Wlanschlüssel für Ihren Router Abbildung 1.9 Schritt 03)Klicken Sie auf den Schalter ‘übernehmen’ nachdem Sie alle Einstellungen eingegeben haben.
- Seite 10 FI8909W Handbuch Schnelleinstieg Reset Knopf Schritt 02) Drücken Sie den WPS Knopf an Ihrem Router für 60 Sekunden. Der WPS Knopf ist normalerweise auf der Rückseite Ihres Router. Bei manchen Routern müssen Sie sich auf der Web-Nutzungsfläche anmelden und aktivieren dort die WPS-Eigenschaften. Wenn Sie nicht sicher sind , wo der WPS-Knopf ist, lesen Sie bitte im Handbuch des Routers nach.
- Seite 11 FI8909W Handbuch Schnelleinstieg http://192.168.1.35:88, heißt, dass der Port 88 genutzt wird. Sofern Port 80 bereits von anderen Geräten genutzt wird, muss der Port geändert werden. 2) Änderung des Ports 80 auf z.B. 88, oder 85 etc. Wie teilt man unterschiedliche HTTP Port Nummern und feste LAN-IP der Kamera mit dem „IP Camera Tool“...
- Seite 12 FI8909W Handbuch Schnelleinstieg sehen Sie, dass sich die Adresse auf http://192.168.1.35:88 geändert hat, und die LAN-IP- Adresse fest auf http://192.168.1.35:88 gesetzt wurde. Diese Adresse bleibt nun auch bei einem Neustart erhalten. Abbildung 2.2 IP Camera Tool Fenster Einstellung des Zugriffs aus dem Internet Prüfen Sie bitte, ob Ihr DSL-Provider eine statische (feste) oder dynamische IP-Adresse...
- Seite 13 FI8909W Handbuch Schnelleinstieg Abbildung 2.3 Zugriff auf die IP-Adresse der Kamera über das Internet Sie können auf die Kamera auch über die IP-Adresse der Kamera zugreifen (Fernzugriff). Geben Sie die WAN IP-Adresse und den Port in Ihren Browser ein, z.B. : Http:// 183.37.28.254:85...
- Seite 14 FI8909W Handbuch Schnelleinstieg 5.2 Wie stellt man Zugriff aus dem Internet ein (Für dynamische IP Benutzer) DDNS ist ein Service, den Ihre Netzwerk-Kamera bereitstellt, für den Fall dass Sie eine Dynamische IP Adress haben. Um einen festen Host- und Domeinnamen zu bekommen, können Sie einfach die Kamera mit Domainname und Port aus dem Internet ansprechen.
- Seite 15 Sie über das Internet auf Ihre Kamera zugreifen Der Foscam Domainname ist für 3 Jahre kostenlos, Nach 3 Jahren, wenn sie das Konto weiter nutzen möchten , wird es kostenpflichtig. Bei der Option für DDNS Service Settings, klicken Sie auf Validity Queries um die Verfügbarkeit zu prüfen und Sie können hier den neuen Link sehen.
-
Seite 16: Andere Einstellungen
Hier finden Sie unter anderem die Software-Einstellungen, für Alarm Service Einstellung, Mail Service Einstellung und Alias Einstellung, Wenn Sie Probleme mit FOSCAM IP Kamera haben, bitte kontaktieren Sie zuerst Ihren FOSCAM Verkäufer zur Lösung der Probleme. Wenn unsere Verkäufer Ihnen nicht helfen können, setzen Sie sich bitte mit tech@foscam.com in Verbindung. - Seite 17 FI8909W Handbuch Schnelleinstieg Handbuch Schnelleinstieg für MAC Betriebssysteme Packungsliste IP Kamera DC Stromversorgung Netzwerkkabel Befestigungsbügel CD -ROM mit Setup Software Wlan Antenne Handbuch Schnelleinstieg Garantiekarte Handbuch Schnelleinstieg Installationsverlauf Hardware Installation Software Installation...
- Seite 18 FI8909W Handbuch Schnelleinstieg Start Installation 1. Hardware Installation 1) Öffnen Sie die Verpackung. 2) Schlieβen Sie die Antenne an.（Abbildung 1.1） Schrauben Sie die Antenne an der Rückseite der Kamera an und stellen Sie sicher, dass sie fest an der Kamera angebracht ist.
- Seite 19 FI8909W Handbuch Schnelleinstieg 3. Login der Kamera Doppelklicken Sie auf das IP Camera Tool Symbol. Anschlieβend erscheint das folgende Bildschirmfenster. Abbildung 1.3 Nachdem Sie das Netzwerkkabel angeschlossen haben, sollte das IP Camera Tool automatisch die richtige IP-Adresse finden. Sollte dies nicht der Fall sein, stellen Sie sicher, dass DHCP auf Ihrem Router aktiviert ist.
- Seite 20 FI8909W Handbuch Schnelleinstieg Wenn Sie IE Browser benutzen, wählen Sie diesen Anmeldungs- Modus Wenn Sie Firefox, Google Chrome , Safari benutzen, wählen Sie diesen Anmeldungs-Modus Wenn Sie Mobile Phone benutzen, wählen Sie diesen Anmeldungs- Modus Abbildung 1.4 Anmerkung Es gibt 3 Anmeldungsmethoden: Der erste ist der IE ActiveX Modus, der zweite ist der Server Push Modus für Safari, Firefox und Google Chrome, der dritte Modus ist Mobile...
- Seite 21 FI8909W Handbuch Schnelleinstieg Abbildung 1.5 Anmerkung Voreingestellter Benutzer ist ‘admin’ Kein passwort 4. Wireless LAN Einstellungen Die WLAN-Einstellung unterstützt Infra(manuelle WLAN-Einstellung ) und WPS (Wi-Fi Protected Set-up) und Adhoc Modus. Wenn Ihr Router die WPS-Funktion nicht unterstützt, gehen Sie bitte zu Kapitel 4.1 und machen Sie die WLAN-Kommunikationseinstellungen manuell.
- Seite 22 FI8909W Handbuch Schnelleinstieg Klicken Sie auf die ‘aktualisteren’ Schaltfläche, um WIFI Geräte zu suchen Abbildung 1.6 Schritt 02) Klicken Sie auf die SSID Ihres Routers in dieser Liste und die dazugehörigen Informationen (SSID und Verschlüsselung) werden automatisch in die folgenden Felder eingetragen.
- Seite 23 FI8909W Handbuch Schnelleinstieg dann das Netzwerkkabel ab.Die Kamera sollte nun über Ihren Router funktionieren. Ihre LAN-IP-Adresse wird im Fenster von „IP Camera Tool“ angezeigt, wenn die Kamera neu gestartet wird. Warten Sie nun ungefähr 1 Minute, und die Kamera wird mit WLAN verbunden, und die LAN-IP der Kamera wird wieder im Fenster von „IP Cam Tool“...
- Seite 24 FI8909W Handbuch Schnelleinstieg 2 Um die Kamera mit WPS einzurichten, darf als Verschlüsselungsmodus nicht WEP genutzt werden. 5. Remote-Access Setup Wir können schon mit Kabelverbindung auf die Kamera zugreifen, aber wie kann man auf die Kamera über WAN oder Internet zugreifen? Dazu müssen wir zuerst die Einstellungen...
- Seite 25 FI8909W Handbuch Schnelleinstieg Ändern Sie hier den Geben Sie Benutzername und Passwort ein und klicken OK Abbildung 1.9 Änderung der HTTP Port Nr. Zweitens, Geben Sie den Benutzername & Passwort für Administrator (Standard Benutzer: admin, ohne Passwort) ein, und klicken ”OK” um die Änderung zu aktivieren. Die Kamera wird nun neu starten und die Änderung ist aktiv.
- Seite 26 FI8909W Handbuch Schnelleinstieg 5.1 Benutzer mit einer statischen (festen) IP-Adresse Benutzer mit einer festen IP-Adresse brauchen keine DDNS Service Einstellungen für einen Fernzugriff vorzunehmen. Nachdem die Kamera mit dem LAN verbunden ist und der Port übermittelt wurde , können Sie auf die Kamera direkt über das Internet über die WAN IP- Adresse und die Portnummer zugreifen.
- Seite 27 FI8909W Handbuch Schnelleinstieg Einstellungen um UPNP zu aktivieren und vergewissern Sie sich dass der Status “UPNP erfolgreich” ist. 4. Űbermitteln Sie den Port manuell. (Einzelheiten siehe Abbildungen 2.4) Wenn Ihr Router über einen virtuellen Server verfügt, wird er das Portmapping durchführen. Fügen Sie bitte die LAN IP-Adresse und den Port, den Sie in den Standard-Netzwerkeinstellungen eingetragen haben, der virtuellen gemappten Liste hinzu.
- Seite 28 Sie den Domainnamen-Aufkleber sehen. Wir nehmen camera.myfoscam.org als Beispiel an. Gehen Sie zur Option für DDNS Service Settings auf der Administrator-Fläche, hier können Sie den Domainnamen sehen. Standardmäßig ist der FOSCAM DDNS Zugriff ausgeschaltet, bitte aktivieren Sie ihn zuerst. Aktivieren Sie FOSCAM DDNS Abbildung 2.3 DDNS Service Einstellungsfenster...
- Seite 29 Sie über das Internet auf Ihre Kamera zugreifen Der Foscam Domainname ist für 3 Jahre kostenlos, Nach 3 Jahren, wenn sie das Konto weiter nutzen möchten , wird es kostenpflichtig. Bei der Option für DDNS Service Settings, klicken Sie auf Validity Queries um die Verfügbarkeit zu prüfen und Sie können hier den neuen Link sehen.
- Seite 30 Hier finden Sie unter anderem die Software-Einstellungen, für Alarm Service Einstellung, Mail Service Einstellung und Alias Einstellung, Wenn Sie Probleme mit FOSCAM IP Kamera haben, bitte kontaktieren Sie zuerst Ihren FOSCAM Verkäufer zur Lösung der Probleme. Wenn unsere Verkäufer Ihnen nicht helfen können, setzen Sie sich bitte mit tech@foscam.com in Verbindung.
