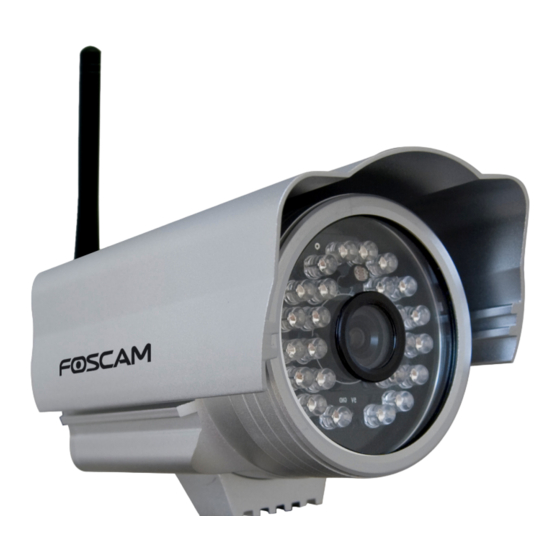

Foscam FI8904W Handbuch
Ip kabellose kamera; kamera mit kabel
Vorschau ausblenden
Andere Handbücher für FI8904W:
- Schnellstartanleitung (28 Seiten) ,
- Handbuch (15 Seiten) ,
- Kurzanleitung (2 Seiten)
Verwandte Anleitungen für Foscam FI8904W
Inhaltszusammenfassung für Foscam FI8904W

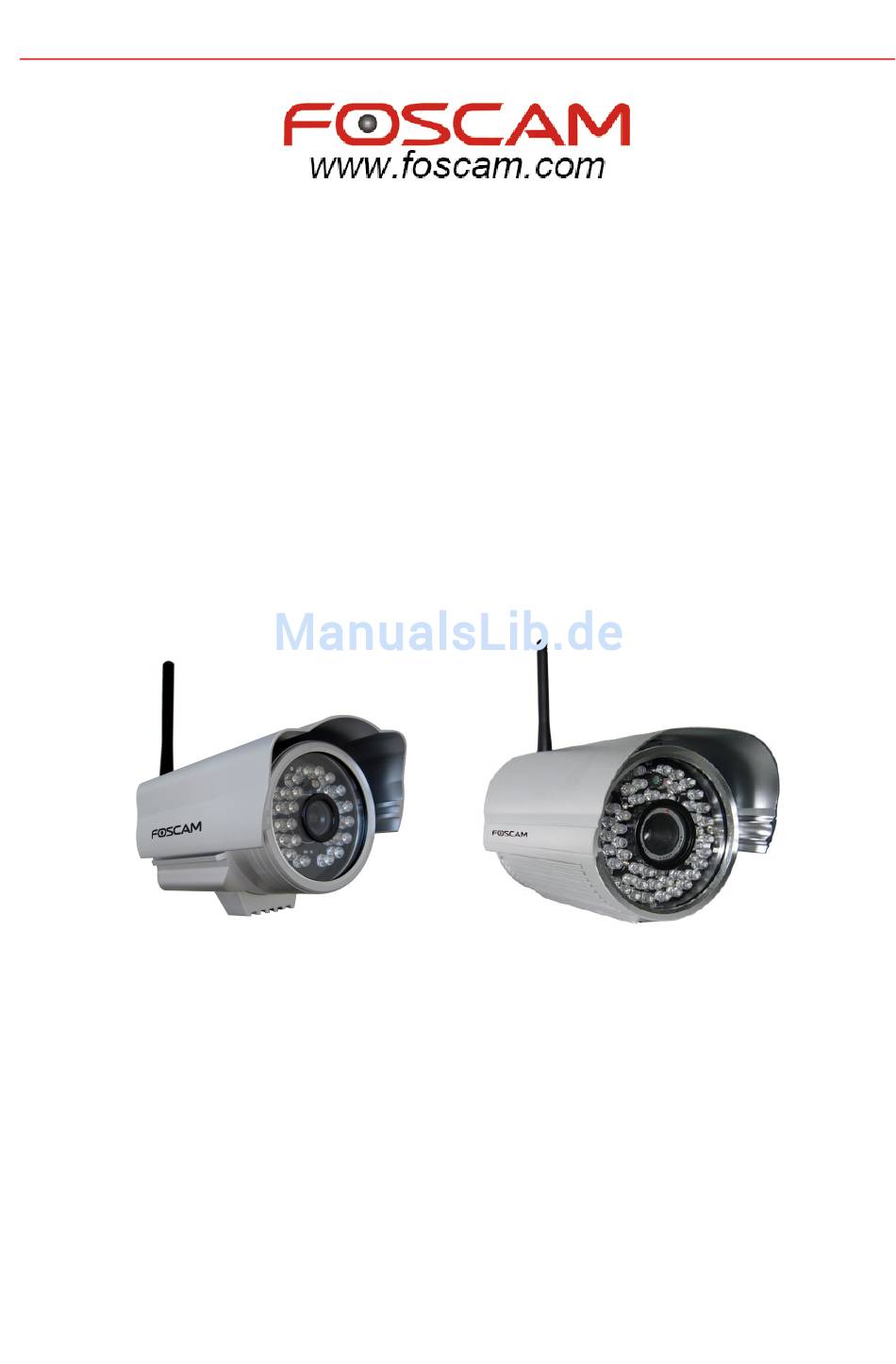

- Seite 1 V44.01 IP kabellose Kamera / Kamera mit Kabel Handbuch Schnelleinstieg (Für MAC OS) Modell:FI8904W Modell:FI8905W ShenZhen Foscam Intelligent Technology Co., Ltd...
-
Seite 2: Handbuch Schnelleinstieg Installationsverlauf
FI8904W/05W Handbuch Schnelleinstieg Packungsliste 1) 1 x IP Kamera 2) 1 x DC Stromversorgung 3) 1 x Netzwerkkabel 1 4) 1 x Befestigungsbügel 5) 1 x CD (beinhaltet die Bedienungsanleitung und IP Camera Tool) 6) WIFI Antenne (nur verfügbar in Verbindung mit der kabellosen Ausführung... -
Seite 3: Hardware Installation
FI8904W/05W Handbuch Schnelleinstieg 1 Hardware Installation (1) Öffnen Sie die Verpackung (2) Schlieβen Sie die Antenne an Schrauben Sie die Antenne an der Rückseite der Kamera an und stellen Sie sicher, dass sie fest an der Kamera angebracht ist. Abbildung 1.1 (3) Schlieβen Sie das Netzwerkkabel und die Stromversorgung an. -
Seite 4: Login Der Kamera
FI8904W/05W Handbuch Schnelleinstieg “für MAC Betriebsysteme”. Wählen Sie den “IP Camera Tool” Ordner. Kopieren Sie das IP Camera Tool auf Ihren MAC und starten Sie das Programm. 3 Login der Kamera Doppelklicken Sie das IP Camera Tool Symbol. Anschlieβend erscheint das folgende Bildschirmfenster. - Seite 5 FI8904W/05W Handbuch Schnelleinstieg Der Standardbenutzer ist admin Kein passwort Login an dieser Stelle Abbildung 1.4 Tragen Sie den Benutzernamen ein und wählen Sie das zweite login. Der Standardbenutzer ist admin,Kein passwort Abbildung 1.5 Geben Sie nun den Benutzernamen der Kamera und das Passwort in den Browser ein.
-
Seite 6: Wireless Lan Einstellungen
FI8904W/05W Handbuch Schnelleinstieg Abbildung 1.6 Klicken Sie auf Live Video und Sie sehen ein lebendiges Video. Abbildung 1.7 4 Wireless LAN Einstellungen (1) Wählen Sie bitte “Administrator” und klicken Sie auf “Wireless LAN Einstellungen”. Wählen Sie dann “Wireless LAN verwenden ”. - Seite 7 FI8904W/05W Handbuch Schnelleinstieg Klicken Sie auf die scan Schaltfläche um ein WIFI Gerät zu findenl Abbildung 1.8 Sollte Ihre Kamera nicht imstande sein irgendein WIFI Gerät zu erkennen, klicken Sie bitte nochmals auf den Scan Schalter. Warten Sie bitte 1 bis 2 Minuten, bevor Sie den Scan Schalter erneut anklicken.
- Seite 8 FI8904W/05W Handbuch Schnelleinstieg 1 Klicken Sie auf die SSID des Routers und die SSID, Verschlüsselung werden in die folgenden Felder automatisch eingetragen. Verwenden gleichen Verteiler schlüssel für Ihren Router Abbildung 2.0 Abbildung 2.1 www.foscam.com - 7 -...
-
Seite 9: Ddns Service Einstellungen
FI8904W/05W Handbuch Schnelleinstieg Abbildung 2.2 (3) Klicken Sie auf den Schalter ‘übernehmen’,nachdem Sie alle Einstellungen eingegeben haben. Die Kamera führt einen Neustart durch. Nachdem die Kamera den Neustart beendet hat, warten Sie bitte 10 Sekunden und ziehen Sie dann das Netzwerkkabel ab.Die Kamera sollte nun über Ihren Router funktionieren. - Seite 10 FI8904W/05W Handbuch Schnelleinstieg Browser ein: http://www.whatismyip.com. Die website unter dieser Adresse zeigt Ihnen die gegenwärtige WAN IP-Adresse. Abbildung 2.3 Finden Sie Ihre WAN IP-Adresse über Ihren Router Sie können Ihre WAN IP-Adresse über Ihren Router herausfinden. Normalerweise finden Sie sie unter Systemstatus. Hier sind z.B. die notwendigen Schritte für den LINKSYS WRT54G Router:...
- Seite 11 FI8904W/05W Handbuch Schnelleinstieg aktivieren. Loggen Sie sich anschlieβend in die Kamera als Administrator ein und wählen Sie UPNP Einstellungen um UPNP zu aktivieren und vergewissern Sie sich dass der Status “UPNP erfolgreich” ist. 2. Űbermitteln Sie den Port manuell. (Einzelheiten siehe Abbildungen 3.5/3.6) Wenn Ihr Router über einen virtuellen Server verfügt, wird er das Portmapping...
- Seite 12 FI8904W/05W Handbuch Schnelleinstieg Tragen Sie einen Namen ein und wählen Sie dyndns.org. Ihre derzeitige Internet IP-Adresse Abbildung 2.5 Wählen Sie dann zu meinem Einkauf hinzufügen Klicken Sie hier nachdem Sie alle oben aufgeführten Einstellungen beendet haben Abbildung 2.6 Tragen Sie die folgenden Daten wie im unten gezeigten Bild ein.
- Seite 13 FI8904W/05W Handbuch Schnelleinstieg Tragen Sie bitte Benutzerpasswort und email-Adresse ein Klicken Sie hier um ein Benutzerkonto einzurichten Abbildung 2.7 Von dieser Webseite wird ihnen anschlieβend eine email an Ihre mailbox gesandt. Abbildung 2.8 Klicken Sie auf den Link in Ihrer email um Ihr Benutzerkonto zu aktivieren.
- Seite 14 FI8904W/05W Handbuch Schnelleinstieg Abbildung 2.9 Anschlieβend sehen Sie folgendes Fenster. Klicken Sie auf Activate Services (Dienst aktivieren) Klicken Sie hier, um den Service zu aktivieren Abbildung 3.0 Alle Einstellungen werden gesichert und das folgende Fenster erscheint: (Abbildung 3.1) Ihr Hostname wird in der Liste angezeigt.
- Seite 15 FI8904W/05W Handbuch Schnelleinstieg Abbildung 3.1 (2) Standardmäβige Netzwerkeinstellungen Zur Konfigurierung der DDNS Service Einstellungen wird für die Kamera eine statische IP-Adresse benötigt. Loggen Sie sich in Ihre Kamera ein und tragen Sie die standardmäβigen Netzwerkeinstellungen wie in der Abbildung unten angezeigt, ein.(Abbildung 3.2)
- Seite 16 FI8904W/05W Handbuch Schnelleinstieg ‘Bestätigen’, anschlieβend führt die Kamera einen Neustart durch. (3) DDNS Service Einstellungen Tragen Sie die DDNS Service Einstellungen wie folgt ein. Verwenden Sie den DDNS Domain Namen, den Sie von der DynDns website erhalten haben. Abbildung 3.3 Klicken Sie auf ’übernehmen’, nachdem Sie alle Daten eingegeben haben.
- Seite 17 FI8904W/05W Handbuch Schnelleinstieg Abbildung 3.5 Sie können auch ‘Űbermittlung der möglichen Ports’ (port range forwarding) auswählen. Um den Port erfolgreich zu übermitteln, empfehlen wir Ihnen sowohl den Startport als auch den Endport unter der gleichen Portnummer festzulegen. Fügen Sie die LAN IP-Adresse und den Port der Kamera (Abbildung 3.6) in der Liste auf der...
- Seite 18 8090 der Kamera Port. Verwenden Sie den DDNS Name und den Port um sich einzuloggen. Abbildung 3.7 Fazit Für alle anderen Einstellungen schlagen Sie diese bitte in Ihrem Handbuch nach ShenZhen Foscam Intelligent Technology Co., Ltd www.foscam.com - 17 -...
