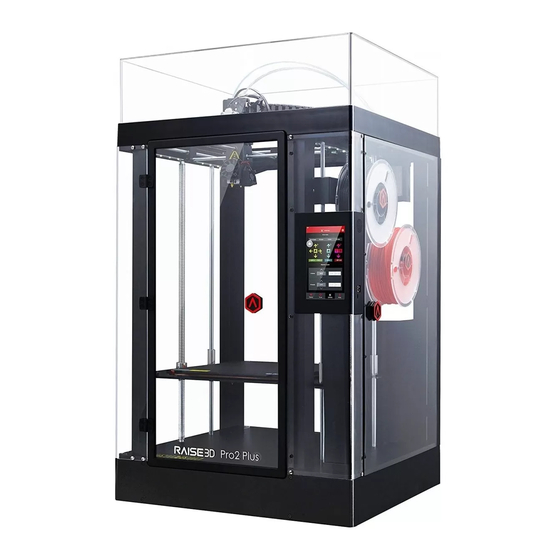

Raise3D PRO2-Serie Handbuch

Vorschau ausblenden

Werbung

Inhaltsverzeichnis

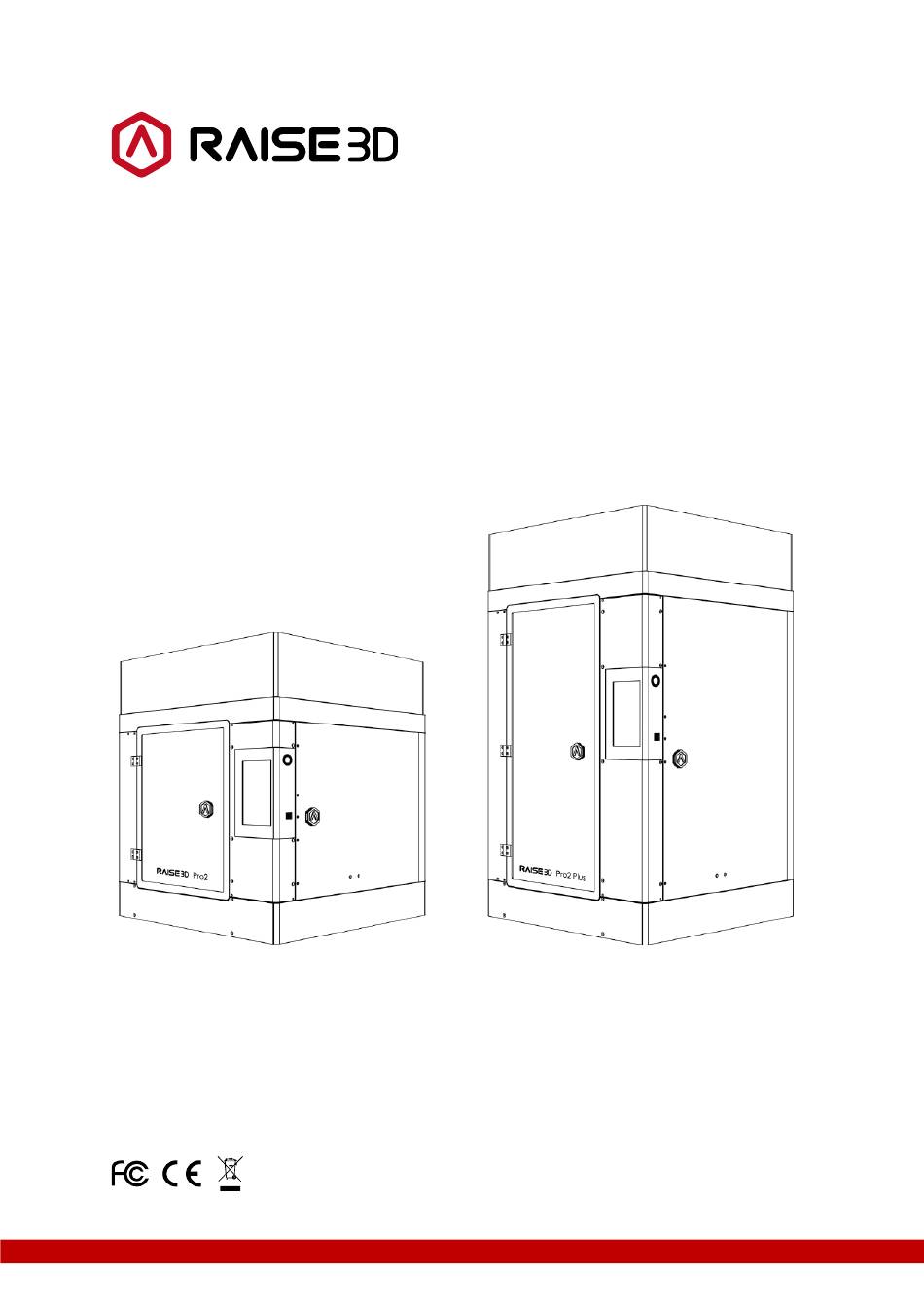

3D-DRUCKER HANDBUCH
RAISE3D PRO2 SERIE
REV: V1.0
Pro2
Pro2 Plus

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Raise3D PRO2-Serie

Inhaltszusammenfassung für Raise3D PRO2-Serie

  • Seite 1 3D-DRUCKER HANDBUCH RAISE3D PRO2 SERIE REV: V1.0 Pro2 Pro2 Plus...
  • Seite 2 3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE Der Inhalt dieser Kurzanleitung kann im Laufe der Zeit aktualisiert werden. Scannen Sie den QR-Code oder klicken Sie auf den folgenden Link, um die neueste Version zu lesen. www.raise3d.com/pages/download#down-quickguide - 1- www.raise3d.com...

  • Seite 3: Inhaltsverzeichnis

    3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE INHALTSVERZEICHNIS Sicherheit ..............................3 Elektromagnetische Verträglichkeit - EMV ....................4 Technische Spezifikationen ...........................6 Druckerkomponenten und -teile ........................8 Ersatzteile ..............................11 Vorsichtsmaßnahme und Hardware-Installation ..................12 Software-Installation..........................18 WLAN-Verbindung ............................. 24 Firmware-Aktualisierung ..........................25 Starten des ersten Drucks .......................... 27 Benutzeroberfläche ...........................

  • Seite 4: Sicherheit

    3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE Sicherheit Warnung: Weist auf eine möglicherweise gefährliche Situation hin, die zu Verletzungen oder Schäden führen kann, wenn sie nicht vermieden wird. Heißdüse: Das Heißdüsensymbol zeigt an, dass Geräte mit hohen Temperaturen vorhanden sind. Seien Sie besonders vorsichtig, wenn Sie an erhitzten Bauteilen arbeiten. Tragen Sie immer die in der Starterbox enthaltenen hitzebeständigen Handschuhe, wenn Sie in der Nähe der Düse arbeiten.

  • Seite 5: Elektromagnetische Verträglichkeit - Emv

    3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE Elektromagnetische Verträglichkeit - EMV ⚫ Vereinfachte EU-Konformitätserklärung Pro2 / Pro2 Plus erklärt, dass dieses Gerät den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter https://www.raise3d.com verfügbar.
  • Seite 6 3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. HINWEIS: Der Hersteller ist nicht verantwortlich für Funk- oder Fernsehstörungen, die durch nicht autorisierte Änderungen an diesem Gerät verursacht werden. Solche Änderungen können die Berechtigung des Benutzers zum Bedienen des Geräts ungültig machen.

  • Seite 7: Technische Spezifikationen

    3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE Technische Spezifikationen ARTIKEL Pro2 Pro2 Plus Bauvolumen (B × T × H) Einzeldruck Doppeldruck* Einzeldruck Doppeldruck* 12×12×11.8 inch 11×12×11.8 inch 12×12×23.8 inch 11×12×23.8 inch KONSTRUKTION 305×305×300 mm 280×305×300 mm 305×305×605 mm 280×305×605 mm Maschinengröße (B × T × H) 24.4×23.2×29.9 inch / 620×590×760 mm...
  • Seite 8 3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE Fortsetzung des Druckvorgangs Zweite Generation nach einem Stromausfall Bildschirmauflösung 1024*600 Motion-Controller ATM Cortex M7.400MHZ FPU Logic-Controller Freescale i.mx6, Quad core 1Ghz ARM-Prozessor Speicher 1 GB Onboard-Flash 8 GB Betriebssystem Eingebettetes Linux Ports Usb2.0*2, Ethernet*1 * : Wenn Sie mit doppeltem Material drucken.

  • Seite 9: Druckerkomponenten Und -Teile

    3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE Druckerkomponenten und -teile 1. Vorderteile Filament-Auslauf-Sensor Filamentzuführung Ventilatoren Heiße Ende Filament-Auslauf-Sensor Filamentzuführung Touchscreen Ventilatoren Heiße Ende Druckbett Touchscreen Z-Stufe Druckbett Z-Stufe Räder A. Filament-Auslauf-Sensor Erkennt, ob ein Filament vorhanden ist. Extruderbaugruppe Beinhaltet Extrudermotor und Vorschubgetriebe.
  • Seite 10 3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE 2. Hinterteile Kamera Filamentführungsrohr Kamera HEPA-Filter Filamentführungsrohr Z-Kugelumlaufspindeln USB-Speichersteckplätze HEPA-Filter Z-Kugelumlaufspindeln USB-Speichersteckplätze Stromeingang Stromeingang Ethernet-Schnittstelle Ethernet-Schnittstelle Netzschalter Netzschalter A. Kamera- Überwacht den Druckvorgang aus der Ferne. B. Filamentführungsrohr- Ein Rohr, das das Filamentmaterial durch Minimierung von Biegung und Reibung schützt.
  • Seite 11 3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE 3. Unterteile Z-Motor Schaltleistung Motorantrieb 4. Elektrische Teile X-Motor Y-Motor Bewegungssteuertafel Bildschirmsteuertafel Touchscreen - 10- www.raise3d.com...

  • Seite 12: Ersatzteile

    3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE Ersatzteile Inhaltsverzeichnis Bauplatte Inbusschlüssel Stromkabel (mit Bauoberfläche innerhalb der Schutzhülle) Spachtel Hitzebeständige Filamenthalter USB-Speicher Handschuhe Sicherung Pinzette Flügelschrauben Düsenreinigungsset Sonstige Zubehörteile (Ersatzteil) (Ersatzteil) - 11- www.raise3d.com...

  • Seite 13: Vorsichtsmaßnahme Und Hardware-Installation

    3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE Vorsichtsmaßnahme und Hardware-Installation ⚫ Lesen Sie den gesamten Installationsabschnitt, bevor Sie mit der Installation beginnen WARNUNG Schließen Sie das Gerät an eine geerdete Stromquelle an. Das Erdungskabel nicht umgehen. • Kennen Sie die Position von Geräteabzweigschaltern oder Leistungsschaltern und wissen Sie, wie diese im Notfall ein- und ausgeschaltet werden.
  • Seite 14 3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE Entfernen! Suchen Sie die vier Versand-Kabelbinder und entfernen Sie sie. Es wird empfohlen, diese nicht zu schneiden, sondern zu entfernen. Sie können wiederverwendet werden, wenn Sie Ihre Maschine in Zukunft transportieren müssen. Ziehen Sie den gelben Aufkleber ab und entfernen Sie die 24 Sicherheitsabstandshalter.
  • Seite 15 3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE Nach dem Einschalten des Geräts durchläuft der Drucker eine Startsequenz. Ihr Raise3D-Drucker benötigt ungefähr 60 Sekunden, um hochzufahren. Wenn der Startbildschirm auf dem Touchscreen angezeigt wird, ist der Drucker bereit. Öffnen Sie die Registerkarte "Hilfsprogramme" und drücken Sie die Taste Z Homing.
  • Seite 16 3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE Lösen Sie die beiden Flügelschrauben an der Z-Plattform, indem Sie sie gegen den Uhrzeigersinn drehen. Entfernen Sie die Aluminium-Bauplatte aus der Schaumstoffverpackung. schützende Entfernen! Bauplatte Schaumstoff- abdeckung Entfernen Sie mit dem mitgelieferten Spachtel das Kalibrierungsmodell für die Nivellierung von Ihrer Bauplatte.
  • Seite 17 3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE Bringen Sie die Flügelschrauben wieder an, indem Sie sie im Uhrzeigersinn drehen, um die Bauplatte in Position zu halten. Öffnen Sie die Seitentür des Druckers und setzen Sie die Spulenhalter in die Montagepunkte ein. Öffnen Sie eine der mitgelieferten Filamentspulen und legen Sie sie in die Halterung.
  • Seite 18 3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE Drücken Sie auf die Registerkarte "Hilfsprogramme" auf dem Bildschirm und stellen Sie die Temperatur der linken Düse für das verwendete Filament ein. Drücken Sie die Taste „Laden“ und der Drucker beginnt zu heizen. Wenn die Zieltemperatur erreicht ist, drücken Sie "Laden".

  • Seite 19: Software-Installation

    3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE Software-Installation ⚫ ideaMaker-Installation Die IdeaMaker-Slicing-Software befindet sich auf dem im Lieferumfang Ihres Druckers enthaltenen USB-Speicherlaufwerk. Weitere Downloads und Versionen finden Sie online unter: www.raise3d.com/pages/download ➢ Öffnen Sie das Installationsprogramm und wählen Sie Ihre bevorzugte Sprache. Wählen Sie den Installationsort für ideaMaker und klicken Sie auf "Weiter".
  • Seite 20 3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE ➢ Folgen Sie den Anweisungen der Konsole und klicken Sie auf "Installieren". Klicken Sie nach Abschluss der Installation auf "Weiter", um mit dem nächsten Schritt fortzufahren. ➢ Klicken Sie auf "Fertig stellen" und ideaMaker wird installiert.
  • Seite 21 3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE Öffnen Sie das Disk Image für das ideaMaker-Installationsprogramm. Diese befindet sich auf dem USB-Speicherlaufwerk, das im Lieferumfang Ihres Druckers enthalten ist, oder laden Sie die neueste Version www.raise3d.com/pages/download#down-im herunter. Ziehen Sie das ideaMaker-Symbol (links) in den Anwendungsordner auf der rechten Seite.
  • Seite 22 3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE ➢ Wählen Sie den Durchmesser Ihres Filaments aus. Klicken Sie auf "Fertig stellen", um die anfänglichen Einstellungen abzuschließen. HINWEIS: ALLE Drucker der Pro2-Serie verwenden 1,75-mm-Filamente. ⚫ Verwenden von ideaMaker ➢ Klicken Sie auf die Taste "+", um den im USB-Speicher enthaltenen "Giveaway Spinner" zu importieren.
  • Seite 23 3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE ➢ Vergewissern Sie sich, dass Druckertyp und Material korrekt sind, und wählen Sie dann die Standardschneidevorlage aus. Klicken Sie auf "Bearbeiten", um die Art der Plattformergänzung und die Art des Supports auszuwählen. ➢ Wählen Sie im Fenster "Bearbeiten" Ihre Art der Plattformergänzung und des Supports aus. Klicken Sie auf "Speichern und schließen", um zum vorherigen Menü...
  • Seite 24 3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE ➢ Vergewissern Sie sich, dass die Dateien gespeichert wurden, und werfen Sie den USB-Speicher aus. - 23- www.raise3d.com...

  • Seite 25: Wlan-Verbindung

    3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE WLAN-Verbindung Sie können eine Verbindung zu einem Netzwerk herstellen, indem Sie die SSID auswählen und das Kennwort eingeben. Wenn das WIFI-Modul hergestellt wird, ist 2,4 G auf HT20 und 5 GHz auf HT40 eingestellt. Die Frequenz des WLANs wird vor der Herstellung festgelegt.

  • Seite 26: Firmware-Aktualisierung

    Firmware-Aktualisierung Laden Sie die neueste Version der Firmware der Raise Touch- und Motion Controller-Karte von raise3d.com/pages/download herunter. Speichern Sie die Firmware-Dateien der Raise Touch- und Motion Controller-Karte im Stammverzeichnis des im Lieferumfang Ihres Druckers enthaltenen USB-Laufwerks. Schalten Sie den Drucker aus und stecken Sie das USB-Laufwerk in einen der verfügbaren Anschlüsse an der Seite des Touchscreens.
  • Seite 27 3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE Nach Abschluss der Aktualisierung wird auf dem Bildschirm die Homepage angezeigt. Klicken Sie unten rechts auf dem Touchscreen auf Drucken und wählen Sie USB-Speicher. Wählen Sie Ihr USB-Gerät aus und klicken Sie auf die Firmware. Akzeptieren Sie das Popup, um das Gerät zu aktualisieren, und befolgen Sie die Anweisungen auf dem Bildschirm.

  • Seite 28: Starten Des Ersten Drucks

    3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE Starten des ersten Drucks Die Pro2/Pro2 Plus-Einheiten sind werkseitig vorab nivelliert. Es wird jedoch empfohlen, sicherzustellen, dass sich die Nivellierung während des Versands nicht geändert hat. Starten Sie zuerst die X/Y-Achse, indem Sie die Taste "Start" und dann die Taste "Start" der Z-Achse auswählen.
  • Seite 29 3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE Der Abstand zwischen der Düse und der Druckplattform kann durch Drehen der Flügelschraube an der linken vorderen Ecke der Z-Platte eingestellt werden. Je höher die Schraube, desto größer der Abstand zwischen der Düse und der Druckplattform.

  • Seite 30: Benutzeroberfläche

    3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE Benutzeroberfläche Statusleiste Menütitel, Taste Einstellungen Extruder- Heizbetttemperatur Aktueller Modellname, Gesamtdruckzeit, aktuelle Druckstatus und -höhe Druckparameter und -einstellungen visuelle Anzeige des aktuellen Modells Pause / Fortsetzen-Taste Stopptaste Taskleiste Einstellungen Einstellung Schrittweise Taste Motordeaktivierung Wählen Sie aus, wo der...

  • Seite 31: Dual-Extruder-Druck

    3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE Dual-Extruder-Druck ⚫ Dual-Extruder-Druck–Slicing ➢ Öffnen Sie ideaMaker und klicken Sie auf die Taste "+", um Ihre beiden Modelle (.stl/.obj/.3mf-Datei) zu importieren. Sie können eine Datei herunterladen oder das auf dem USB-Speicherlaufwerk enthaltene Testmodell verwenden. ➢...
  • Seite 32 3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE ➢ Wählen Sie eines der Modelle aus und stellen Sie den festgelegten Extruder im linken Fenster 'Modellinfo' als Linken Extruder ein. (Hinweis: Modellinformationen verfügbar, wenn Ansicht oder Schwenk ausgewählt sind.) Wählen Sie das andere Modell und stellen Sie den Extruder im Fenster "Modellinfo" als richtigen Extruder ein.

  • Seite 33: Doppelextrusion Mit Mehreren Filamenttypen

    3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE Wipe Wall Wipe Wall aktivieren fügt während des Dual-Extruder-Drucks zusätzliche Schalen um das Modell hinzu. Diese Wand(en) können dazu beitragen, das austretende Filament von der nicht verwendeten Düse zu reinigen, um die Auswirkungen von überschüssigem Material auf das endgültige Modell zu verringern.
  • Seite 34 3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE LEGENDE Offiziell unterstützt Nicht unterstützt Experimentell PVA-Druck Wenn eine Düse zum Drucken mit PVA ausgewählt wurde, bearbeitet ideaMaker automatisch einige zusätzliche Einstellungen, um die Leistung mit PVA zu verbessern. Dadurch werden einige Einstellungen im Menü "Erweitert" deaktiviert und können nicht direkt bearbeitet werden. Wenn Sie diese Einstellungen bearbeiten müssen, öffnen Sie bitte Drucker >...
  • Seite 35 3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE ➢ Klicken Sie auf die Taste "Start" oder " ", um das Modell in Schichten zu verlegen. - 34- www.raise3d.com...
  • Seite 36 3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE ➢ Bestätigen Sie den Druckertyp und das Material für beide Extruder und wählen Sie dann die Standardschneidevorlage aus. Klicken Sie auf "Bearbeiten", um die Art der Plattformergänzung und die Art des Supports auszuwählen. ➢ Wählen Sie im Fenster "Bearbeiten" Ihre Plattform- und Supportart aus. Klicken Sie auf "Speichern und Schließen", um zum vorherigen Menü...
  • Seite 37 3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE ➢ Vergewissern Sie sich, dass die Dateien gespeichert wurden, und werfen Sie den USB-Speicher aus. ⚫ Dual-Extruder-Druck – Hardware-Installation Die folgenden Schritte zeigen, wie die richtige Düse zugeführt wird. Informationen zu den weiteren Schritten zur Hardware-Installation finden Sie unter Teil der Hardware-Installation in diesem Handbuch.
  • Seite 38 HINWEIS: Dieses Dokument basiert auf dem Raise3D PLA-Filament, im Lieferumfang des Druckers enthalten. Wir empfehlen die Verwendung des Raise3D PLA für dieses anfängliche Setup und Testen. ⚫ Dual-Extruder-Druck – Starten des Erstens Drucks Die Pro2 / Pro2 Plus-Einheiten sind werkseitig vorab nivelliert.
  • Seite 39 3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE Verwenden Sie die Fühlerlehre, um den Abstand zwischen Düse und Druckplattform zu überprüfen. Der optimale Abstand zwischen ihnen beträgt 0,2 mm. Der beste Indikator dafür ist die minimale Reibung, wenn Sie die Fühlerlehre in den Spalt schieben.
  • Seite 40 3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE Während des Druckvorgangs können Sie den Status Ihres Modells einschließlich der verbleibenden Druckzeit und anderer Parameter über die Startseite auf dem Touchscreen überprüfen. HINWEIS: Der Touchscreen zeigt während des Druckvorgangs ein Bild Ihres Modells auf dem Bildschirm an.

  • Seite 41: Schwierigkeiten Haben

    3D-DRUCKER HANDBUCH-RAISE3D PRO2 SERIES Schwierigkeiten haben Wenn Sie während der geführten Einrichtung auf Probleme stoßen, wenden Sie sich an unsere erfahrenen Techniker, indem Sie ein Ticket online unter folgender Adresse: http://help.raise3d.com öffnen. - 40- www.raise3d.com...
  • Seite 42 3D-DRÜCKER HANDBUCH- RAISE3D PRO2 SERIE 4.Etage,Gebäude B5, 1600 North Guoquan Rd, Shanghai, China 200438 +86 21 65337855 43 Tesla, Irvine, CA 92618, USA +1 888 963 9028 Stationsplein 45 Unit A4.004 3013AK Rotterdam, Niederlande + 31 1080 8068 www.raise3d.com...
