Deponti Nebbiolo Benutzerhandbuch / Montageanleitung
Deponti-terrassenüberdachung
Vorschau ausblenden
Andere Handbücher für Nebbiolo:
- Benutzerhandbuch und montageanleitung (33 Seiten)
Verwandte Anleitungen für Deponti Nebbiolo
Inhaltszusammenfassung für Deponti Nebbiolo

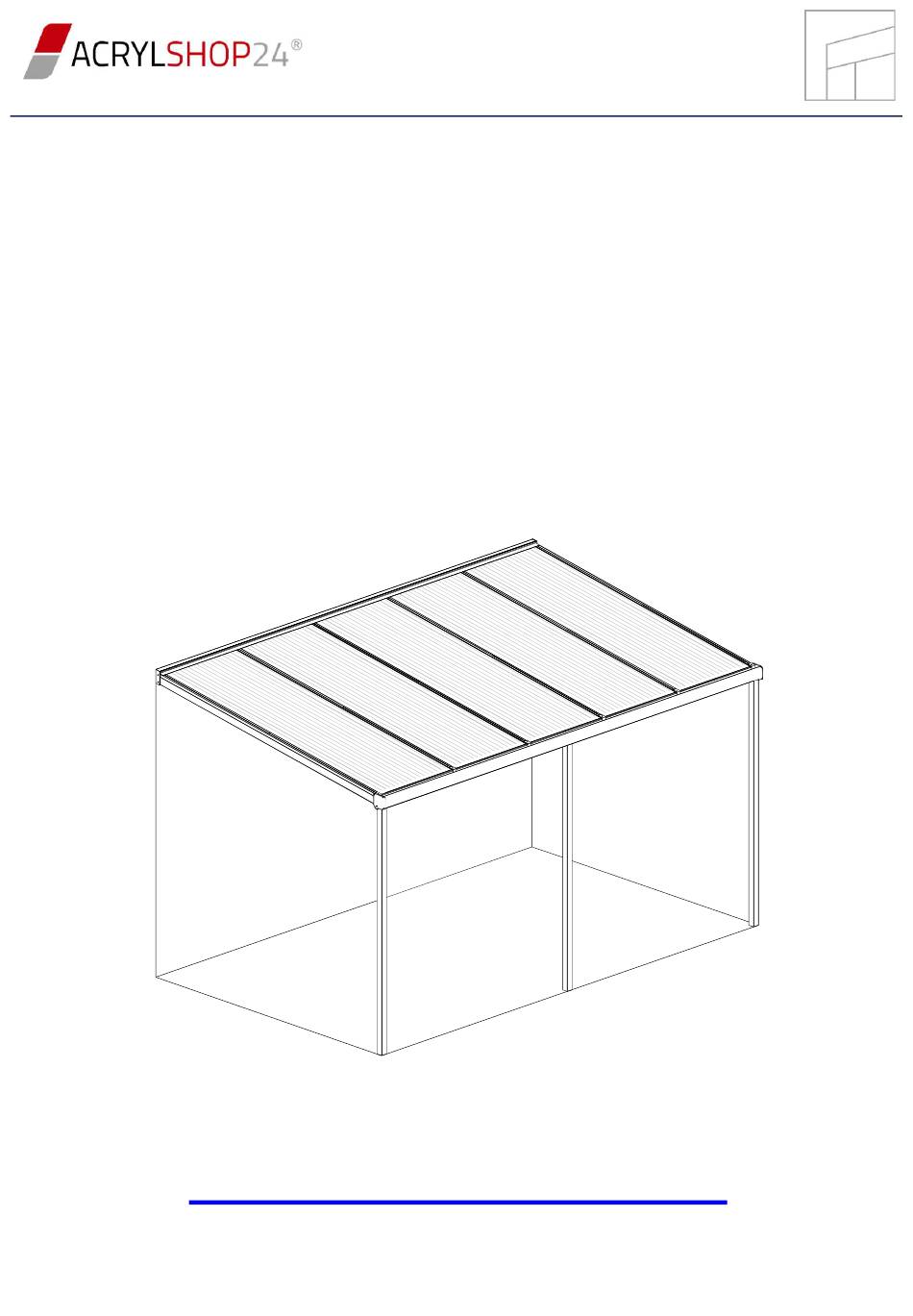

- Seite 1 Benutzerhandbuch / Montageanleitung Deponti-Terrassenüberdachung Typ Nebbiolo Ausführung: DE – Februar 2022 http://www.acrylshop24.com/...
-
Seite 2: Inhaltsverzeichnis
Installation des in diesem Handbuch beschriebenen Produkts. Dieses Handbuch wurde mit größter Sorgfalt zusammengestellt; Deponti B.V. kann jedoch nicht für Fehler in diesem Handbuch oder deren Folgen haftbar gemacht werden. Darüber hinaus sind alle Rechte vorbehalten und kein Teil dieses Handbuchs darf in irgendeiner Weise reproduziert werden. -
Seite 3: Einleitung
Herzlichen Glückwunsch zur Anschaffung Ihrer Deponti-Terrassenüberdachung! Bevor Sie Ihre Pergola genießen können, muss sie richtig zusammengebaut werden. Dieses Handbuch enthält klare Anweisungen für alle Schritte, die Sie für die korrekte Montage Ihrer Deponti- Terrassenüberdachung durchführen müssen. Wir empfehlen Ihnen, sich die Zeit zu nehmen, das gesamte Handbuch zu lesen, bevor Sie mit der Montage beginnen. - Seite 4 (exakten) Einhaltung der Sicherheitsvorschriften und -anweisungen in diesem Handbuch oder infolge mangelhafter Aufmerksamkeit bei der Montage, Benutzung und Wartung & Pflege des Produkts und der eventuell dazugehörigen Accessoires. Deponti B.V. bernimmt keinerlei Verantwortung für Schäden gleich welcher Art.
-
Seite 5: Produktbeschreibung
Die Aluminium-Terrassenüberdachung Modell Nebbiolo wird aus Pfosten, Rinnenprofil, Wandprofil, Trägern, Polycarbonatplatten, Abdeckleisten und dem benötigten Montagematerial aufgebaut. Die Deponti-Terrassenüberdachung Nebbiolo ist in der Standardausführung in einer Breite von 4045, 5045 oder 6045 mm in einem Stück erhältlich. Die Überdachung ist mit einer Ausladung von 2500, 3000 oder 3500 mm Tiefe erhältlich. -
Seite 6: Bauteile
4.1 Explosionszeichnung 4.2 Prüfung der Lieferung In dieser Anleitung wird eine Nebbiolo-Terrassenüberdachung mit den Beispielmaßen 5 x 3 m und Pfosten auf Betonsockeln beschrieben. Dieses Beispiel dient lediglich zur Veranschaulichung. Typ und Anzahl der gelieferten Bauteile hängen von Ihrer Bestellung ab. -
Seite 7: Teileliste
03. Pfosten, quadratisch 02. Fußplatte Regenwasser-Abflussrohr (Option) 60 mm 14. Plattenstopper 12. Obere, seitliche 07A. Seitenträger 1 x Gummidichtung Deckleiste 14. Plattenstopper 13. Obere Abdeckleiste 07B. Zwischenträger 2 x Gummidichtung 2 x Gummidichtung www.acrylshop24.com/ Montageanleitung Terrassenüberdachung Nebbiolo pag. 7... - Seite 8 Einschlagdübel Rinnenprofil, kurz, 4,2 x 16 + Bit lang 4,2 x 40 oder 06. Laubfänger 05. EPDM- Muffe für 90°-Muffe für 50/60 mm (Option) Abflussring Regenwasserabfluss Regenwasserabfluss (Option) (Option) 1 x Silicon in passender www.acrylshop24.com/ Montageanleitung Terrassenüberdachung Nebbiolo pag. 8...
-
Seite 9: Vorbereitung Auf Die Montage
Der Bereich, in dem das Wandprofil angebracht wird, muss fest, eben und flach sein. Abmessungen & Dachneigung Überdachungen von Deponti sind mit einer Dachneigung von 15,7cm pro Meter zu installieren.Die Höhe des Wandprofils und die Durchgangshöhe (zwischen Regenrinne und Boden) sind untrennbar miteinander verbunden und maßgeblich für diese Dachneigung. - Seite 10 (Fortsetzung) Silicon Deponti liefert Silicon in den Farben Cremeweiß, Verkehrsweiß und Graphitgrau. Dieses zum Lieferumfang gehörende Silicon wurde speziell für die wasserdichte Versiegelung von Aluminium an Aluminium oder den meisten anderen bauüblichen Werkstoffen wie Mauerwerk, Beton etc. ausgewählt. Befolgen Sie dabei stets die Anweisungen auf der Kartusche.
-
Seite 11: Inspektion Von Werkzeugen Und Zubehör
5.2 Inspektion von Werkzeugen und Zubehör www.acrylshop24.com/ Montageanleitung Terrassenüberdachung Nebbiolo pag. 11... -
Seite 12: Ausmessung & Maßbestimmung
5.3 Ausmessung & Maßbestimmung Die Überdachungen von Deponti sind in zahlreichen Größen erhältlich. Zudem lässt sich die in Modulbauweise konzipierte Überdachung auf Wunsch schnell und einfach auf Maß fertigen. Dabei ist allerdings zu berücksichtigen, dass unsere aktuellen und zukünftigen Optionen auf Standardmaßen basieren. -
Seite 13: Höhenanpassungen
25cm auf 225cm (250cm - 25cm) kürzen oder 25cm tief im Boden versenken. 5.3.2 Ausfall Überdachung Der Ausfall eines Deponti-Belags ist ein ungefährer Wert. Die genauen Maße von der Rückseite des Wandprofils bis zur Innenseite des Pfostens entnehmen Sie bitte der obigen Tabelle. Beispiel: Ein 3 Meter tiefes Vordach ist nicht genau 3 Meter. -
Seite 14: Breite Der Überdachung
Die Rinnen- und Wandprofile werden in Längen von 4045 mm, 5045 mm und 6045 mm geliefert. Der Achsabstand der Träger einer Deponti-Terrassenüberdachung beträgt 1000 mm (1 m). Eine Überdachung mit 5 Feldern von jeweils 1 m hat eine Gesamtbreite von 5045 mm. Die zusätzlichen 45 mm sind auf dem Abstand zwischen dem Mittelpunkt des Träger und seiner... -
Seite 15: Montage
2.Jetzt an der Wand die Unterkante des Wandprofils anzeichnen. Das Wandprofil an dieser Linie ansetzen und die im Wandprofil vorgebohrten Löcher an der Wand anzeichnen. 3.Danach mit einem Betonbohrer (ø 8 mm) die Löcher bohren. Darauf achten, dass das Wandprofil waagerecht hängt. Ø8 mm www.acrylshop24.com/ Montageanleitung Terrassenüberdachung Nebbiolo pag. 15... - Seite 16 Einschlagdübel sind nur bei geeignetem Mauerwerk zu verwenden). 5. Die Oberseite des Wandprofils an der Wand entfetten. 6.Die Fuge zwischen der Mauer und dem Wandprofil von oben mit dem Silicon glatt und wasserdicht versiegeln. cleaner www.acrylshop24.com/ Montageanleitung Terrassenüberdachung Nebbiolo pag. 16...
-
Seite 17: Aufstellen Und Montage Von Pfosten, Regenrinne Und Seitenträgern
Eventuell verwendete Fußplatten mittig auf der Position des betreffenden Pfostens platzieren. Darauf achten, dass die Fußplatten absolut rechtwinklig und waagerecht stehen. Jetzt Löcher im Boden bohren und die Fußplatten mit 2 passenden Bodenschrauben befestigen. ½B -32,5mm ½B -32,5mm D+32,5 mm (optie) (optie) D+32,5 mm www.acrylshop24.com/ Montageanleitung Terrassenüberdachung Nebbiolo pag. 17... - Seite 18 Loch für den Regenwasserabfluss bohren. Die 90°-Muffe für den Regenwasserabfluss in dieses Loch einsetzen. Das PVC-Rohr des Regenwasserabflusses in den Pfosten mit dem Regenwasserabfluss einsetzen und an die 90°-Muffe anschließen. ½B-32,5 mm ½B-32,5 mm 2 (optie) www.acrylshop24.com/ Montageanleitung Terrassenüberdachung Nebbiolo pag. 18...
-
Seite 19: Vorbohren Der Rinne
EPDM-Abflussring in der Rinne anzeichnen. 3. Jetzt mit dem Lochbohrer vorsichtig das Loch in die Rinne bohren (ø 50 - 60 mm). 4. Den optionalen Laubfänger oder EPDM-Abflussring in das Loch setzen. Ø50 Ø50 32,5 www.acrylshop24.com/ Montageanleitung Terrassenüberdachung Nebbiolo pag. 19... -
Seite 20: Montage Der Regenrinne
Achtung: Die Pfosten müssen letzten Endes mit 2 Schrauben befestigt werden. Die erste Schraube nicht in der Mitte des Pfostens, sondern auf ca. 1/3 der Länge der Pfostenoberseite einschrauben. Darauf achten, nicht durch das PVC-Rohr in einen der Pfosten zu bohren und zu schrauben! www.acrylshop24.com/ Montageanleitung Terrassenüberdachung Nebbiolo pag. 20... -
Seite 21: Montage Der Seitenträger
1.Die vormontierten Gummiprofile in den Seitenträgern vorsichtig auf die passende Länge zuschneiden. 2.Den linken und rechten Seitenträger Stück für Stück in das Rinnenprofil und das Wandprofil schieben. Darauf achten, dass sich die Außenkanten der Seitenträger mit den Enden des Rinnenprofils und des Wandprofils decken. www.acrylshop24.com/ Montageanleitung Terrassenüberdachung Nebbiolo pag. 21... - Seite 22 Die Seitenträger mit jeweils einer kurzen Schraube pro Seite von oben an das Rinnenprofil und das Wandprofil schrauben. Darauf achten, dass die Überdachung absolut rechtwinklig steht. Die Seitenträger mit der zweiten Schraube festschrauben. www.acrylshop24.com/ Montageanleitung Terrassenüberdachung Nebbiolo pag. 22...
-
Seite 23: Montage Der Zwischenträger
6.3 Montage der Zwischenträger Achtung: Wenn Sie eine Deponti-LED-Beleuchtung installieren möchten, empfehlen wir, diese vor der Montage der Zwischenträger anzubringen. Die Standardbreite der Platten beträgt 98 cm, sodass die Zwischenträger in einem Mittenabstand von 100 cm installiert werden. 1.Die vormontierten Gummiprofile in den Zwischenträgern vorsichtig auf die passende Länge zuschneiden. - Seite 24 4.Anschließend die übrigen Zwischenträger im gewünschten Abstand auf das Wand- und Rinnenprofil legen. 5. Die Zwischenträger mit 2 kurzen Schrauben auf dem Rinnen- und dem Wandprofil festschrauben. 955 mm 955 mm 955 mm 955 mm www.acrylshop24.com/ Montageanleitung Terrassenüberdachung Nebbiolo pag. 24...
-
Seite 25: Vorbereitung Und Montage Der Dachplatten
2.Die Kondensprofile (Nr. 11B) an der Rinnenseite am Ende der Dachplatten anbringen (an der Seite mit dem perforierten, atmenden Anti-Dust-Tape). Diese Kondensprofile haben vorgebohrte Löcher, durch die das Kondenswasser entweichen kann. 980 mm 980 mm www.acrylshop24.com/ Montageanleitung Terrassenüberdachung Nebbiolo pag. 25... - Seite 26 Wenn die Leiste gut positioniert ist, die Klickleiste mit einem Gummihammer auf dem Seitenträger anbringen. 6.Anschließend die seitliche Abdeckleiste an 3 Punkten mit langen Edelstahlschrauben am Seitenträger festschrauben (1 oben – 1 unten – 1 in der Mitte). CLICK ! www.acrylshop24.com/ Montageanleitung Terrassenüberdachung Nebbiolo pag. 26...
- Seite 27 Wandprofil hinein. Wenn die Leiste gut positioniert ist, die Klickleiste mit einem Gummihammer auf dem Zwischenträger anbringen. 10.Anschließend die Zwischenleiste an 3 Punkten mit langen Edelstahlschrauben am Zwischenträger festschrauben (1 oben – 1 unten – 1 in der Mitte). CLICK ! www.acrylshop24.com/ Montageanleitung Terrassenüberdachung Nebbiolo pag. 27...
- Seite 28 11. Zur Montage der übrigen Abdeckleisten die Schritte 1-4 auf Seite 26-27 wiederholen. CLICK ! 12. Jetzt als zusätzliche Sicherung an der Rinne auf jedem Zwischenträger einen Plattenstopper schrauben. Achtung: Die Sicherung der Seitenleisten erfolgt später. www.acrylshop24.com/ Montageanleitung Terrassenüberdachung Nebbiolo pag. 28...
-
Seite 29: Verblendung
1.Das Dachgummi vollständig in das Wandprofil schieben, sodass es über die Platten und die Abdeckleisten läuft. 2. Danach das Dachgummi auf beiden Seiten passend abschneiden. Silicon spray 3. Die Abdeckplatte des Wandprofils mit 2 kurzen Schrauben vor das Wandprofil schrauben. www.acrylshop24.com/ Montageanleitung Terrassenüberdachung Nebbiolo pag. 29... - Seite 30 4. An den Stirnseiten des Rinnenprofils Silicon auftragen. 5.Die Abdeckkappe mit den kurzen Schrauben in den dafür vorgesehenen Schraubenführungen vorsichtig auf das Rinnenprofil schrauben. 6. Die Innenseite der Rinne mit Silicon wasserdicht versiegeln. www.acrylshop24.com/ Montageanleitung Terrassenüberdachung Nebbiolo pag. 30...
- Seite 31 7.Jetzt die Plattenstopper mit den kurzen Schrauben auf die Abdeckleisten der Seitenträger schrauben. 8. Die Schutzfolie von den Dachplatten und den Aluminiumteilen entfernen. Montageanleitung Terrassenüberdachung Nebbiolo pag. 31 www.acrylshop24.com/...
- Seite 32 9. Die Pfosten mit der zweiten kurzen Schraube festschrauben. 10.Eventuelle kleinere Fugen zwischen den Pfosten und der Rinne können mit Silicon abgedichtet werden. 11. Herzlichen Glückwunsch! Ihre Überdachung ist jetzt fertiggestellt! www.acrylshop24.com/ Montageanleitung Terrassenüberdachung Nebbiolo pag. 32...
-
Seite 33: Wartung
9. Garantiebedingungen Für die Garantie gelten die Garantiebedingungen und die allgemeinen Geschäftsbedingungen von Deponti. Sie finden sie auf der Website www.deponti.com 10. Kontakt WICHTIG: Ihr Deponti-Vertreter ist Ihre erste Kontaktperson für Fragen und Kommentare. www.acrylshop24.com/ Montageanleitung Terrassenüberdachung Nebbiolo pag. 33...
