DE
Vor der
Funktions-
Montage
Montage
kontrolle
Nach dem Einbau des Steuergerätes inklusive Lautsprechergehäuse, dem Verlegen des Hochspannungskabels und dem
Anbringen der Edelstahlkontaktplatten empfehlen wir eine weitere Funktionskontrolle. Bei Betrieb des Fahrzeugs schaltet
sich das Gerät durch den integrierten Sensor selbstständig aus, d. h. Sie müssen sicherstellen, dass sich das Auto nicht be-
wegt und anschließend eine Funktionskontrolle anhand eines Multimeters durchführen. Stellen Sie „Gleichstrom – 300 V"
ein und messen Sie die Spannung zwischen den beiden Edelstahlkontaktplatten (Soll-Wert: 250–300 V). Sollte das Gerät
nach dem Einbau trotz positiver Funktionskontrolle keine Spannung aufbauen, liegt ein Montagefehler vor.
Gleichmäßiges Blinken (ca. alle 5 Sekunden) = OK: Ultraschall wird ausgesendet, Hochspannung liegt an.
Schnelles Blinken = Spannung wird auf-/abgebaut. Achtung Restspannung!
LED aus = Gerät ist ausgeschaltet
Vor der
Funktions-
Montage
Montage
kontrolle
1.
Liegt die Betriebsspannung (12 V Plus und auch Minus) der Autobatterie auch an den Geräteanschlüssen vor?
2.
Ist der Motor ausgeschaltet?
3.
Sind alle Plus-Edelstahlkontaktplatten frei montiert, d. h. haben keine Verbindung zu anderen stromführenden
oder masseführenden Teilen (Kurzschlussgefahr)?
4.
Liegt das Gerät völlig ruhig und erfolgt keinerlei Bewegung oder Vibration?
5.
Wurden Edelstahlkontaktplatten auf dem Kabel versetzt und dadurch die Kupferseele beschädigt?
Vor der
Funktions-
Montage
Montage
kontrolle

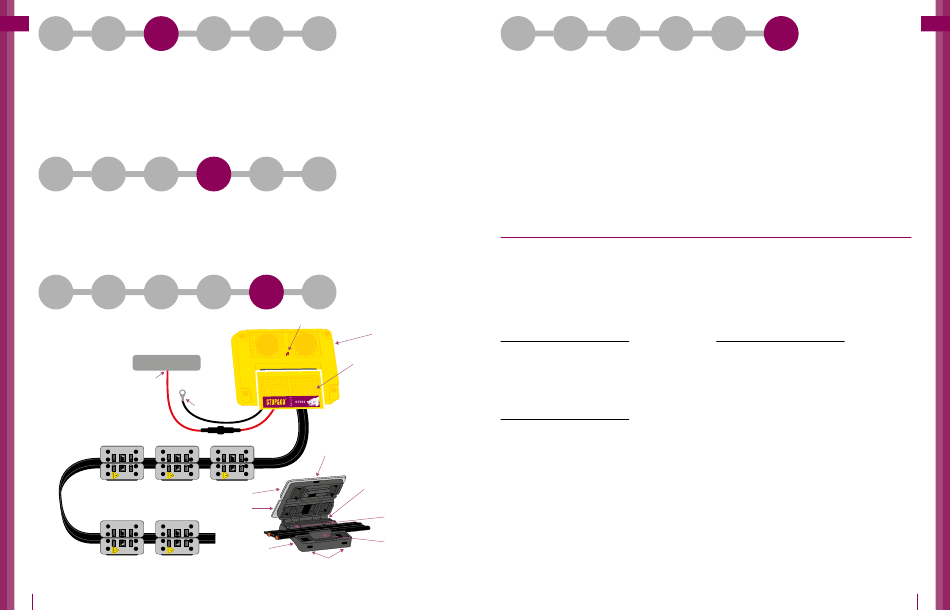

Sicherungskasten
12 V (+)
*Ein- und Ausschalter
Schieben Sie den Kontaktschieber
(bedruckter Teil) bis zur Hälfte heraus.
6
Fehler-
Gewähr-
Schaltplan
suche
leistung
Fehler-
Gewähr-
Schaltplan
suche
leistung
Gewähr-
Fehler-
Schaltplan
suche
leistung
Funktionskontrollleuchte
Lautsprechergehäuse
Steuergerät / Kontaktschieber*
12 V (–) Masse
0,5 A F
Befestigungstunnel
Scharnier
Stift mit geeignetem
Gegenstand herausschieben
Minus-Platte
zum Öffnen des Scharniers
Plus-Platte
(mit Aufkleber)
Sockel
Befestigungstunnel
Vor der
Montage
Montage
WICHTIG! Gewährleistungsbedingungen (bitte aufbewahren)!
48 Monate Gewährleistung auf die Funktionsfähigkeit unseres Gerätes 7 PLUS-MINUS CLIP Hochspannungsgerät
mit Ultraschall:
1.
Wir regulieren gerechtfertigte Beanstandungen innerhalb der Gewährleistungsfrist ab Erwerb kostenfrei, nach
unserer Wahl durch Reparatur oder Lieferung eines Ersatzproduktes. Voraussetzung ist, dass unser Produkt
ordnungsgemäß nach unserer Einbauanleitung eingebaut und gepflegt wurde.
2.
Um uns eine Problembehebung zu ermöglichen, bitte das Steuergerät sowie die Einbaurechnung zunächst auf
eigene Kosten an uns übersenden.
3.
Die Ein- und Ausbaukosten werden nur bei nachgewiesen mangelbehafteten Geräten übernommen. Eine etwa-
ige Haftung unsererseits nach § 5 unserer Allgemeinen Geschäftsbedingungen bleibt, bei Vorliegen der dortigen
Voraussetzungen, unberührt.
4.
Bei Schäden, die durch nicht sachgemäßen Einbau oder fehlerhafte, nachlässige oder gewaltsame Bedienung
entstehen, erlischt der Gewährleistungsanspruch. Es besteht keine Haftung für Folgeschäden.
Technische Änderungen und Irrtümer vorbehalten.
Bitte für etwaige Gewährleistungsansprüche unbedingt ausfüllen: Gewährleistungsansprüche können nur mit
ausgefülltem Coupon und Werkstattrechnung bearbeitet werden!
Stempel der Werkstatt
Kaufdatum
Technik-Support
+49 (0) 7631 9727-80

Entwicklung und Vertrieb

Norbert Schaub GmbH
Führungsstege
Robert-Koch-Straße 20
79395 Neuenburg am Rhein
Kabelwand
GERMANY
Tel. +49 (0) 7631 9727-  0
Fax +49 (0) 7631 9727-27
service@stop-go.de
www.stop-go.de
Funktions-
Fehler-
Gewähr-
Schaltplan
kontrolle
suche
leistung
Seriennummer des Gerätes
DE
7
