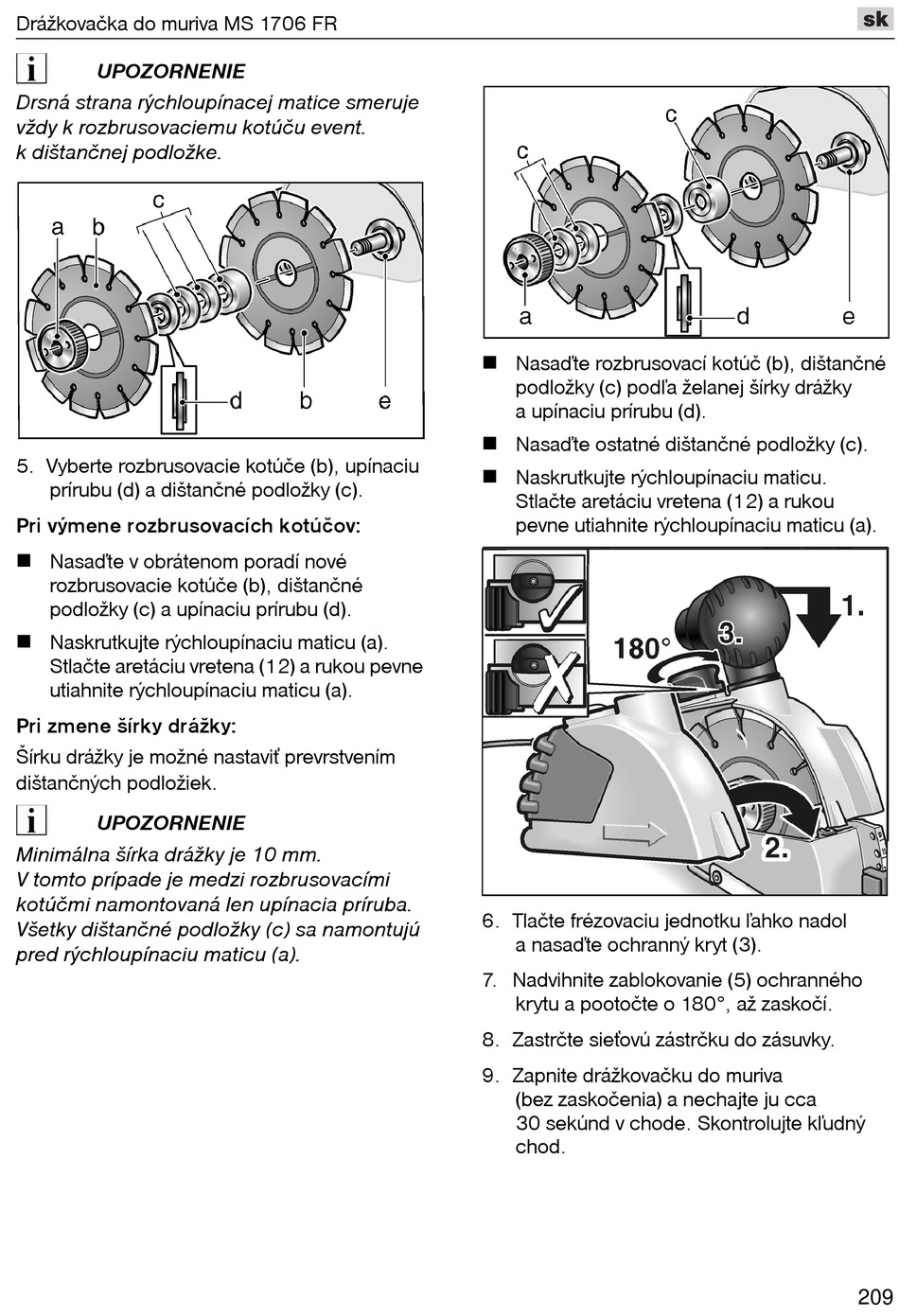

Drážkovačka do muriva MS 1706 FR
UPOZORNENIE
Drsná strana rýchloupínacej matice smeruje
vždy k rozbrusovaciemu kotúču event.
k dištančnej podložke.
5. Vyberte rozbrusovacie kotúče (b), upínaciu
prírubu (d) a dištančné podložky (c).
Pri výmene rozbrusovacích kotúčov:
 Nasaïte v obrátenom poradí nové
rozbrusovacie kotúče (b), dištančné
podložky (c) a upínaciu prírubu (d).
 Naskrutkujte rýchloupínaciu maticu (a).
Stlačte aretáciu vretena (12) a rukou pevne
utiahnite rýchloupínaciu maticu (a).
Pri zmene šírky drážky:
Šírku drážky je možné nastaviˆ prevrstvením
dištančných podložiek.
UPOZORNENIE
Minimálna šírka drážky je 10 mm.
V tomto prípade je medzi rozbrusovacími
kotúčmi namontovaná len upínacia príruba.
Všetky dištančné podložky (c) sa namontujú
pred rýchloupínaciu maticu (a).
 Nasaïte rozbrusovací kotúč (b), dištančné
podložky (c) pod¾a želanej šírky drážky
a upínaciu prírubu (d).
 Nasaïte ostatné dištančné podložky (c).
 Naskrutkujte rýchloupínaciu maticu.
Stlačte aretáciu vretena (12) a rukou
pevne utiahnite rýchloupínaciu maticu (a).
6. Tlačte frézovaciu jednotku ¾ahko nadol
a nasaïte ochranný kryt (3).
7. Nadvihnite zablokovanie (5) ochranného
krytu a pootočte o 180°, až zaskočí.
8. Zastrčte sieˆovú zástrčku do zásuvky.
9. Zapnite drážkovačku do muriva
(bez zaskočenia) a nechajte ju cca
30 sekúnd v chode. Skontrolujte k¾udný
chod.
209
