ICRL-U-6RJ45-PoE-B-DIN und ICRL-U-10RJ45-PoE-B-DIN Handbuch
| Verkabelung des Netzanschlusses |
Gehen Sie wie folgt vor, um Stromversorgung und Masse an den RocketLinx anzuschließen.
1. Trennen Sie den Klemmenblock vom RocketLinx.
Anmerkung: Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist, bevor Sie ihn an den
Schalter anschließen. Andernfalls kann die Klinge des Schraubendrehers unbeabsichtigt
zu einem Kurzschluss der Anschlüsse am geerdeten Gehäuse führen.
2. Führen Sie Plus- und Minuskabel (12 bis 24 AWG) in die Kontakte PWR+ und PWR- ein.
3. Ziehen Sie die Schrauben der steckbaren Kabelklemmen fest, um zu verhindern, dass sich die Kabel
lösen.
4. Stecken Sie den Klemmenblock in den RocketLinx.

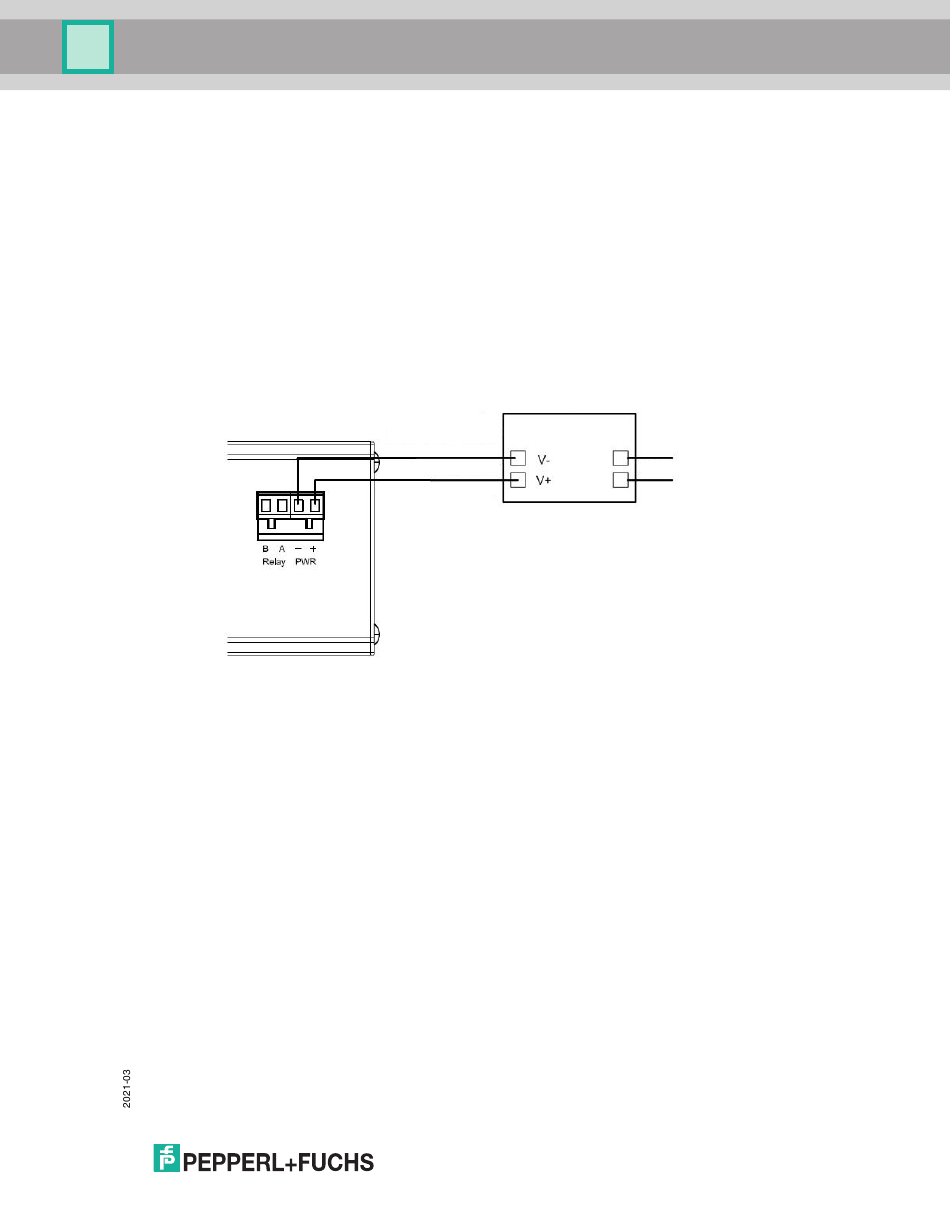

Gleichspannungsausgang
AC/DC-Stromversorgung mindestens 4 A (UL-gelistet)
•
ICRL-U-6RJ45-PoE-B-DIN: 12 V bis 24 V DC
•
ICRL-U-10RJ45-PoE-B-DIN: 8 V bis 32 V DC
Draht mit 12 bis 24 AWG
AC-Netzeingang
7
