Alcatel LINKHUB HH72VM Bedienungsanleitung

Lte cat7 homa station
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Bedienungsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Alcatel LINKHUB HH72VM

Inhaltszusammenfassung für Alcatel LINKHUB HH72VM

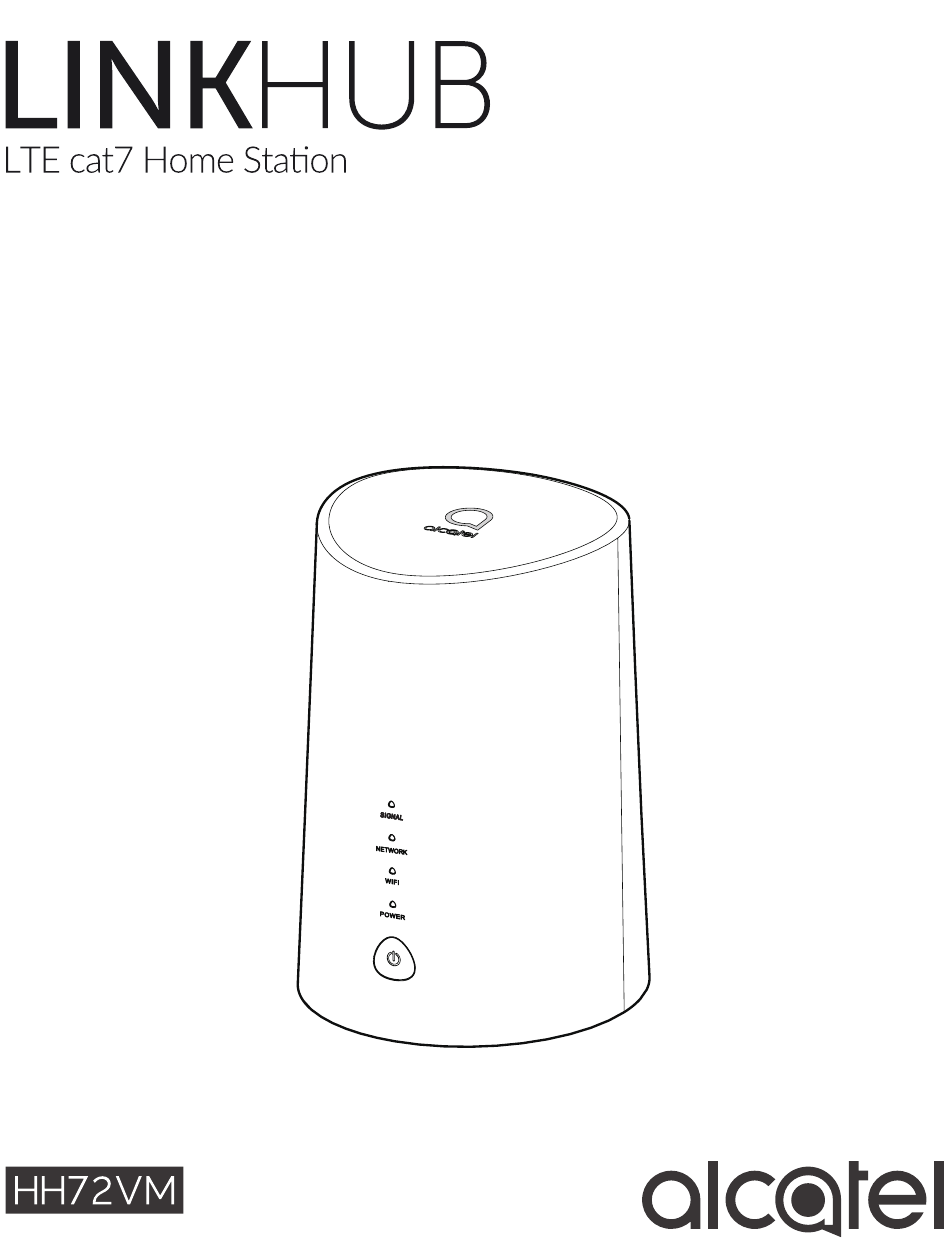

  • Seite 1 Bedienungsanleitung...

  • Seite 2: Vor Der Ersten Nutzung

    Vor der ersten Nutzung Lesen Sie sich alle Anweisungen durch, damit Sie jederzeit und von überall auf das Internet zugreifen können. Aufstellen des Routers Den besten Empfang hat das Gerät in der Nähe eines Fensters. Prüfen Sie die Signalstärke an verschiedenen Orten, um den Bereich mit dem besten Empfang zu finden.

  • Seite 3: Lieferumfang

    Lieferumfang: Cat7-Router Netzadapter Bedienungsanleitung Ethernet-Kabel (optional) Hinweise: • Unterstützt nur Micro-SIM-Karten. Führen Sie keine Nano-SIM- Karte ein, da diese sich verklemmen und Ihr Gerät beschädigen kann. • Verwenden Sie nur den im Lieferumfang enthaltenen Netzadapter. • Die Verwendung nicht zugelassener Netzadapter kann gefährlich sein und zu Schäden am Gerät führen.

  • Seite 4: Geräteinformationen

    Geräteinformationen: Empfangs-Anzeige Netzwerk-Anzeige Micro-SIM-Einschub WLAN-Anzeige Power-Anzeige Ein/Aus-Taste WPS-Taste Rücksetz-Taste USB- Antennenanschluss Anschluss (nur Kundendienst) LAN-/WAN-Anschluss Stromanschluss DE - 4...

  • Seite 5: Rücksetz-Taste

    Ein/Aus-Taste • Sobald der Cat7-Router an eine Steckdose angeschlossen ist, schaltet er sich automatisch ein. • Um Ihr Gerät auszuschalten, halten Sie die Ein/Aus-Taste 3 Sekunden lang gedrückt. • Um Ihr Gerät einzuschalten, halten Sie die Ein/Aus-Taste 1 Sekunde lang gedrückt. WPS-Taste Halten Sie die WPS-Taste 3 Sekunden lang gedrückt, um WPS zu aktivieren.

  • Seite 6: Beschreibung Der Status-Leds

    Beschreibung der Status-LEDs Symbol Beschreibung • Leuchtet permanent blau: Das Gerät ist eingeschaltet. • Leuchtet nicht: Das Gerät ist ausgeschaltet. • Leuchtet permanent blau: WLAN ist aktiviert. • Blinkt blau: Eine WPS-Verbindung ist verfügbar. • Leuchtet nicht: WLAN ist deaktiviert. •...

  • Seite 7: Erste Schritte

    Erste Schritte: Micro-SIM einsetzen Führen Sie die 3 Schritte aus, die in der Abbildung unten dargestellt sind. 1) Öffnen Sie die Abdeckung des Steckplatzes für die Micro-SIM-Karte. 2) Setzen Sie die Micro-SIM-Karte in den SIM-Steckplatz ein. 3) Schließen Sie die Abdeckung des Micro-SIM-Steckplatzes. Entfernen Sie die Micro-SIM-Karte nicht, wenn der Cat7-Router gerade verwendet wird.

  • Seite 8: Netzadapter Anschließen

    Netzadapter anschließen Schließen Sie den Netzadapter gemäß der Abbildung an. Sobald der Cat7-Router an eine Steckdose angeschlossen ist, schaltet er sich automatisch ein. Um Interferenzen durch Funksignale zu verhindern, halten Sie bei der Montage des Cat7-Routers mindestens 1 Meter Abstand zu Telefonen und anderen elektrischen Geräten.

  • Seite 9: Optional: Externe Antennen Installieren

    Optional: Externe Antennen installieren Schließen Sie an Orten mit schlechtem Empfang externe Antennen an die zwei mit ‘Main/DIV’ gekennzeichneten Anschlüsse an, um den Signalempfang zu verbessern. Warnhinweis: Der Cat7-Router muss vor der Installation der externen Antennen ausgeschaltet und von der Stromversorgung getrennt werden. Die externen Antennen müssen von einem qualifizierten Techniker installiert werden.
  • Seite 10 1) Prüfen Sie, dass WLAN aktiviert ist. Die WLAN-LED leuchtet blau (siehe Abschnitt Geräteinformationen) 2) Aktivieren Sie die WLAN-Funktion des Gerätes, das Sie verbinden möchten. Einzelheiten dazu finden Sie im Benutzerhandbuch des entsprechenden Gerätes. 3) Suchen Sie auf Ihrem Laptop / Gerät dem Namen des drahtlosen Netzwerks.

  • Seite 11: Wlan-Schlüssel Ändern

    • Ethernet-Kabel Schließen Sie ein Ende des Kabels am LAN-Anschluss des Routers, das andere Ende um entsprechenden LAN-Anschluss des zu verbindenden Gerätes an, z.B. einem Notebook oder PC. WLAN-Schlüssel ändern 1) Geben Sie http:/ /192.168.1.1 in die Adressleiste ein und bestätigen Sie die Eingabe mit der Eingabetaste.

  • Seite 12: Sicherheitsvorkehrungen

    • Verwenden Sie keine externen Antennen oder Netzadapter, die nicht entweder eine Standardkomponente für das Gerät sind oder von Alcatel zugelassen wurden. Alcatel übernimmt keine Haftung für Probleme, die durch die Verwendung solch externer Antennen oder Netzadapter entstehen. Antennen für den Außenbereich müssen von einem qualifizierten Techniker installiert werden.

  • Seite 25: Kratka Navodila

    Kratka navodila CJB1W2001ABB...
