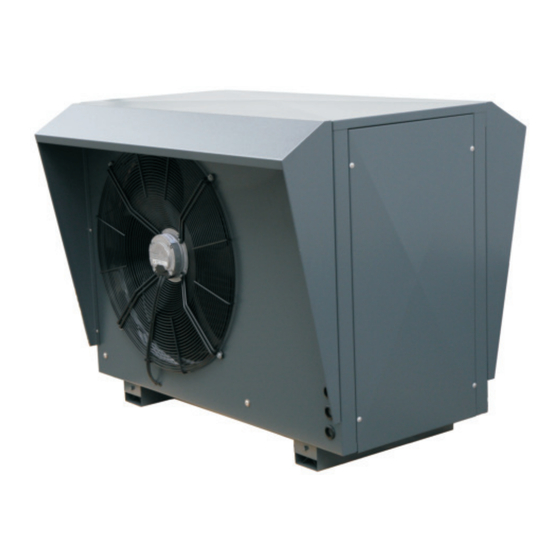

- Seite 1 Installation Bedienung Service ECO 2 - 8 LA-DK ECO 5 LA-DK duosun Die Sonnenheizung ECO 9 LA-DK triplesun Apparatebau E. Seidel Dieselstraße 7 89160 Dornstadt Telefon (07 348) 20 16 0 Telefax (07 348) 20 16 E-Mail: fertigung@bartlwp-ulm.de...
-
Seite 2: Allgemeines
Wärmepumpe Wir bedanken uns, dass Sie sich für eine BARTL- entschieden haben. Das Gerät wurde so konstruiert und gefertigt, dass es für Sie eine lange Zeit umweltfreundliche Energie aus der Natur in Heizwärme sehr kostengünstig umwandelt. Bitte lesen Sie diese Anleitung vor der Installation sorgfältig und beachten Die besonders die gerahmten Texte. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines..................Funktion................... Ausführung..................Technische Daten................Typenschild..................Abmessungen.................. 2.2.1 Eco 3 - 8 LA-DK................2.2.2 Speicher ..................Transport..................Geräteaufstellung ..............Bedienungshinweise................ Elektrischer Anschluss ..............Hydraulischer Anschluss..............Inbetriebnahme................Bedienfeld..................Prüfprotokoll..................Sicherheitseinrichtungen..............3.6.1 Sicherheitseinrichtungen gegen unzulässige Drücke...... 3.6.2 Sicherheitseinrichtungen gegen unzulässige Temperaturen... 3.6.3 Verdichterinterne Sicherheitseinrichtungen........ -
Seite 4: Funktion
1.1 Funktion Wärmepumpe zur Wohnraumbeheizung mit der Wärmequelle ‘Luft’. Elektrische Energie Kompressor Heizungs- vorlauf Heiz- Umwelt- energie energie Verdampfer Heizungs- Verflüssiger rücklauf Einspritzventil 1.2 Ausführung Wärmepumpe in Splitbauweise, Kondensator im Speicher und Außengerät mit Schutzgas (gereinigter Stickstoff) befüllt. Besonders leise laufend durch hochwertige Gehäuse-Bauart und Isolation. Cu/Alu-Lamellenwärmetauscher als Verdampfer, auf hohen Wirkungsgrad und geringe Temperaturdifferenz ausgelegt, Kondensator zur Wärmeabgabe direkt im Speicher integriert. -
Seite 5: Technische Daten
2. Technische Daten 2.1 Typenschild Das Typenschild befindet sich auf der linken Seite , oben am Gehäuse Kopie Typenschild Seite 5... -
Seite 6: Abmessungen
2.2 Abmessungen 2.2.1 Geräteserie ECO 2 - 3 LA-DK 1165 min.400 / 100 Alternativ : Statt 2 Streifenfundamente mit den / 100 Maßen 1260x260mm (Abstand zwischen den Fundamenten muss 180mm betragen!) kann auch eine Bodenplatte mit den entsprechenden Aussparungen 1,2,3 angefertigt werden.(Entsprechende Maßzeichnung bitte anfordern.) 28,5... - Seite 7 2.2 Abmessungen 2.2.1 Geräteserie ECO 5 - 8 LA-DK ECO 5 LA-DK duosun ECO 9 LA-DK triplesun 1305 min.400 / 100 / 100 Alternativ : Statt 2 Streifenfundamente mit den Maßen 1400x260mm (Abstand zwischen 1,2,3 den Fundamenten muss 180mm betragen!) kann auch eine Bodenplatte mit den entsprechenden Aussparungen angefertigt werden.(Entsprechende 28,5...
-
Seite 8: Speicher
2.2 2 Speicher Direktkondensation 800l (1000L) Anschlußbelegung: A,C - Reserve 1" B - Heizungsvorlauf 1" D - Heizungsrücklauf 1" E - Heizstab 1 " F - Solartauschervorlauf 1" G - Solartauscherrücklauf 1" H - Inox-Kondensator " Fühleranschluss " Energiemessung: Fühler TVHE / TVRE an Heizungsvorlauf / Heizungsrücklauf anlegen Kippmaß: 1900 mm (2050mm) Durchmesser inkl.Isolierung: 990mm... -
Seite 9: Transport
2.3 Transport Das Gerät muß stehend transportiert werden ! Abdeckung der Anströmfläche des Lamellenwärmetauschers (Verdampfer) erst am Aufstellungsort entfernen. 2.4 Geräteaufstellung Lieferung auf Beschädigung und Vollständigkeit prüfen und bei Schäden sofort der zuständigen Spedition melden ! Die Wärmepumpe ist zur Aufstellung im Freien auf ein geeignetes Streifenfundament oder entsprechenden Sockel von mind. - Seite 10 Rohrdimensionierung Luft-Split-Wärmepumpen Leitungslaenge max. 20 m ECO 3 LA/DK 10/18 ECO 5 bis 8 LA/DK 12/18 Isolierdicke 9 - Die kältetechnische Installation darf nur von unserem Werkspersonal oder einem für Wärmepumpen autorisierten Kältemonteur erfolgen - Sind große Abstände zwischen Wärmepumpe und Verdampfer erforderlich, ist die Installation zuvor mit unseren Technikern abzustimmen, da sich die Rohrdimensionierung und die Rohrführung ändert.
-
Seite 11: Bedienungshinweise
3. Bedienungshinweise 3.1 elektrische Installation Elektroanschlüsse nur von ausgebildetem, autorisiertem Fachpersonal ausführen lassen. Vor der Inbetriebnahme des Gerätes müssen alle Elektroanschlüsse lt. Klemmenplan ausgeführt sein. Richtlinien für den Elektroanschluß - max. zulässige Netzspannung 400 V (+/-10%) - Kabelquerschnitte und Sicherungsgrößen entsprechend der Geräteleistung max. -
Seite 12: Beispiel Einer Luft-Wasser-Heizzentrale
Beispiel einer Luft-Wasser-Heizzentrale WP-Regelung (Serie) regelt 2-Stufig und 1 Mischerkreis, 1 ungeregelten Kreis Erweiterungsmodul für weitere Mischerkreise möglich Legende: Rücklauffühler Vorlauffühler Außentemperatur Warmwassertemperatur Puffertemperatur TVL 2 Vorlauffühler (Mischerkreis, Heizkreis 2) HKP 1 Heizkereispumpe (ungeregelter Heizkreis) HKP 2 Heizkreispumpe (Mischerkreis, Heizkreis 2) alle Leitungen sind ohne Abschirmung zu verlegen! HKP 2 BW-Zirkulationspumpe... -
Seite 13: Inbetriebnahme
3.3 Inbetriebnahme Die Erstinbetriebnahme sollte auf jeden Fall von einem BARTL-Wärmepumpen, Apparatebau E. Seidel, autorisierten Techniker erfolgen. Vorgehensweise wie folgt: 1. Hauptschalter oder Sicherungsblock einschalten. Steuerstrom einschalten. An der Wärmepumpenklemmleiste überprüfen ob die richtigen Phasen und Spannung anliegen. 2. Am Verdichter muss ein Rechtsdrehfeld anliegen. Ventilator muss durch de Verdampfer die Luft drücken 3. -
Seite 14: Bedienfeld
Aufheizen des Estriches in Temperaturschritten Witterungsgeführte Regelung so einstellen, dass immer Anforderung besteht. Estrichaufheizung s. am Ende der Bedienungsanleitung 3.4 Bedienfeld 1 - witterungsgeführte Regelung 2 - Ein-Aus-Schalter Wärmepumpe Funktionsbeschreibung Elektroheizung S. Bedienungsanleitung Regler Seite 14... -
Seite 15: Prüfprotokoll
WÄRMEPUMPEN 3.5 Prüfprotokoll Typ ......... Kunde..................Gerätenummer.......................... WQ........Heizungsbau....... Betriebsweise: monovalent ..................bivalent monoenergetisch Gebäudedaten: Baujahr......Anzahl d. Wohnungen......zu beheizende Fläche......m² Wärmebedarf....kW Warmwasser................Speicherinhalt........L WQ: Länge der Kältemittelleitung......................Wärmeverteilung VL/RL......°C Fußbodenheizung Heizkörper ......Pufferspeicher....L VL Parallel Umwälzpumpe(n).......... Regelung............... Überprüfung der Einstellwerte Bitte sorgfältig und vollständig ausfüllen;... -
Seite 16: Sicherheitseinrichtungen
3.6 Sicherheitseinrichtungen Die Sicherheitseinrichtungen sind erforderlich um den Einsatzbereich der Anlage so abzusichern, dass keine unzulässigen Betriebsbedingungen auftreten können, die zu Schäden führen. Deshalb unterliegen diese Einrichtungen der besonderen Aufmerksamkeit. Sicherheitseinrichtungen dürfen nur von einem autorisierten Fachpersonal eingestellt, verstellt oder ausgetauscht werden. Veränderte Einstellungen müssen auf ihre Funktion überprüft und im Prüfprotokoll eingetragen werden. -
Seite 17: Verdichterinterne Sicherheitseinrichtungen
3.6.3 Verdichterinterne Sicherheitseinrichtungen Internes Überdruckventil zwischen Druck-u. Saugseite. Bei Überschreiten von ca. 30 bar wird der Druck in die Saugseite abgeblasen und der eingebaute Überhitzungsschutz schaltet den Verdichter ab. Diese Einrichtung ist von Außen nicht beeinflußbar. Es muß abgewartet werden bis der Verdichter wieder startet. Zur Abkühlung können mehrere Stunden notwendig werden. - Seite 18 Mögliche Gefahren: Besondere Gefahrenhinweise für Mensch und Umwelt: Geringe akute Toxizität. Hohe Konzentrationen können zu abnormalen Herz-Rhytmus und plötzlichem Tod führen. Sehr hohe Konzentrationen können betäubende Wirkungen und Ersticken hervorrufen. Flüssigkeitsspritzer oder Sprühnebel können Gefrierverbrennungen der Haut und Augen hervorrufen. Angaben zur Ökologie Angaben zur Elimination: baut Ozon nicht ab.
-
Seite 19: Eg-Sicherheitsdatenblatt Kältemaschinenöl Im Auszug
Hinweise zur Entsorgung Für die Entsorgung sind die örtlichen behördlichen Vorschriften zu beachten. Muß unter Berücksichtigung der Sonderabfallvorschriften nach Vorbehandlung einer hierfür zugelassenen Sonderabfallverbrennungsanlage zugeführt werden. Wegen Recycling Hersteller ansprechen. Kennzeichnung nach EG-Richtlinien Das Produkt ist nach EG-Richtlinien/GefStoffV nicht kennzeichnungspflichtig. 4.2 EG-Sicherheitsdatenblatt Kältemaschinenöl im Auszug Handelsname/Produktname: Emkarate RL 32-3MAF... - Seite 20 Angaben zur Toxikologie Akute Toxizität Primäre Reizwirkung: auf der Haut keine Reizwirkung bekannt am Auge keine Reizwirkung bekannt Sensibilisierung keine sensibilisierende Wirkung bekannt zusätzliche Toxikologische Hinweise: Das Produkt ist nicht kennzeichnungspflichtig aufgrund des Berechnungs- verfahrens der allgemeinen Einstufungsrichtlinie für Zubereitungen der EG in der letzgültigen Fassung.
-
Seite 21: Eg-Konformitätserklärung
4.3 EG-Konformitätserklärung EU-Konformitätserklärung Der Unterzeichnete bestätigt, dass die nachfolgend bezeichneten Geräte in der von uns in Verkehr gebrachten Ausführung die Anforderungen der harmonisierten EU-Richtlinien, EU-Sicherheitsstandarts und produktspezifischen EU-Standarts erfüllen. Bei einer nicht mit uns abgestimmten Änderung der/des Geräte/s verliert diese Erklärung ihre Gültigkeit. -
Seite 22: Prüfbescheinigung Über Die Dichtheitsprüfung Einer Wärmepumpe Gemäß En 378
4.4 Prüfbescheinigung über die Dichtheitsprüfung einer Wärmepumpe gemäß EN 378 Hersteller/Lieferant Dipl.Ing.(FH) E. Seidel Dieselstr. 7 89160 Dornstadt Gerätenummer Herstelljahr R 407 C Kältemittel Größtes Füllgewicht der Wärmepumpe Zulässiger Betriebsdruck Art der Anlage Wärmepumpe A1 Dichtheitsprüfung ( Innenteil und Aussenteil jeweils separat) Die Anlage wurde durch den Sachkundigen Herrn......... -
Seite 23: Wartung
4.5 Wartung Das Wärmepumpen-Gerät ist ein wartungsfreies Gerät. Es sind keine periodischen Wartungen im Kältekreislauf erforderlich. Zu kontrollieren ist jedoch der Verdampfer auf eventuelle Verschmutzungen. Ein verschmutzter Verdampfer kann zu Betriebsstörungen führen. Verdampfer beim Reinigen nicht mit harten Gegenständen reinigen. Cu-Rohre dürfen nicht beschädigt werden, da diese kältemittelführend sind. -
Seite 24: Serviceliste
5.2 Serviceliste Datum gemeldete Störung Ursache Monteur Maßnahme/Materialeinsatz Seite 24... -
Seite 25: Dichtheitskontrolle
5.3 Dichtheitskontolle Dichtheitsanforderungen Datum erfüllt Kältemittel abgesaugt Sachkundiger nicht erfüllt Kältemittel nachgefüllt Seite 25... -
Seite 26: Demontage/Entsorgung
5.4 Demontage/Entsorgung Soll das Gerät endgültig stillgelegt werden, so muß zuvor das Kältemittel und das Kältemaschinenöl abgesaugt/abgelassen werden. Diese Arbeiten müssen unbedingt durch eine Fachfirma ausgeführt werden. 5.5 Bedienungsanleitung witterungsgeführte Regelung Im Anhang Kurzbedienungsanleitung Einstellerliste Seite 26... -
Seite 27: Elektroschaltplan
5.8 Elektroschaltplan 5.8.1 Klemmenanschlussplan 5.8.2 Stromlaufplan 5.8.3 Legende Seite 34... -
Seite 28: Legende Zu Den Elektroschemen
Legende zu den Elektroschemen Ölwannenheizung Motors chutzschalter Kompressor Steuersicherung ( 2 A, träge) Niederdruckpressostat Hochdruckpressostat Sicherung Wärmequellenpumpe bzw. Ventilator Sicherung Zusatz- bzw. Notheizung Motors chutzschalter Wärmequellenpumpe bzw. Ventilator Sicherung Kompressor Sicherung Sperrzeitschaltung Kontrolllampe des Hauptschalters der Steuerung (im Schalter S1 integriert) Kontrolllampe E-Eins atz (Zusatz- bzw. -
Seite 29: Kundendienst
5.9 Kundendienst Ihr erster Ansprechpartner ist: Ihr Fachinstallateur -- Anschrift bitte hier eintragen -- ............................................................................................................................................................ Inbetriebnahme wurde durchgeführt von........2. BARTL - Werkskundendienst zu erreichen unter: Tel. Nr.: 07348 / 20 16 -0 Mo-Fr. -
Seite 30: Garantiebestimmungen
5.10 Garantiebestimmungen BARTL-Wärmepumpen sind zuverlässige Qualitätserzeugnisse. Für Mängel der Geräte gibt der Hersteller deshalb jedem Betreiber eine 2-jährige Ersatzteilgarantie nach Maßgabe folgender Bedingungen: 1. Garantiedauer Der Hersteller leistet Garantie für die Dauer von 2 Jahren, gerechnet vom Zeitpunkt der auf dieser Garantiekarte schriftlich bestätigten Inbetriebnahme der Wärmepumpe. -
Seite 31: Hersteller
Hersteller: Apparatebau E. Seidel Dieselstr. 7 89160 Dornstadt Tel. 07348/20 16-0 Daten der Garantiekarte Gerätetyp Gerätenummer Datum der Inbetriebnahme Stempel und Unterschrift der inbetriebnehmenden Firma Name des Betreibers Straße Tel. Datum und Unterschrift Seite 38...
