BETRIEB
Solar System ermöglicht Installations- und Wartungsarbeiten, wie das Spülen und Befüllen von geschlossenen Systemen
z.B. Solaranlagen, Fußbodenheizungen, Wärme- und Kältekreisläufen.
HAUPTKOMPONENTEN

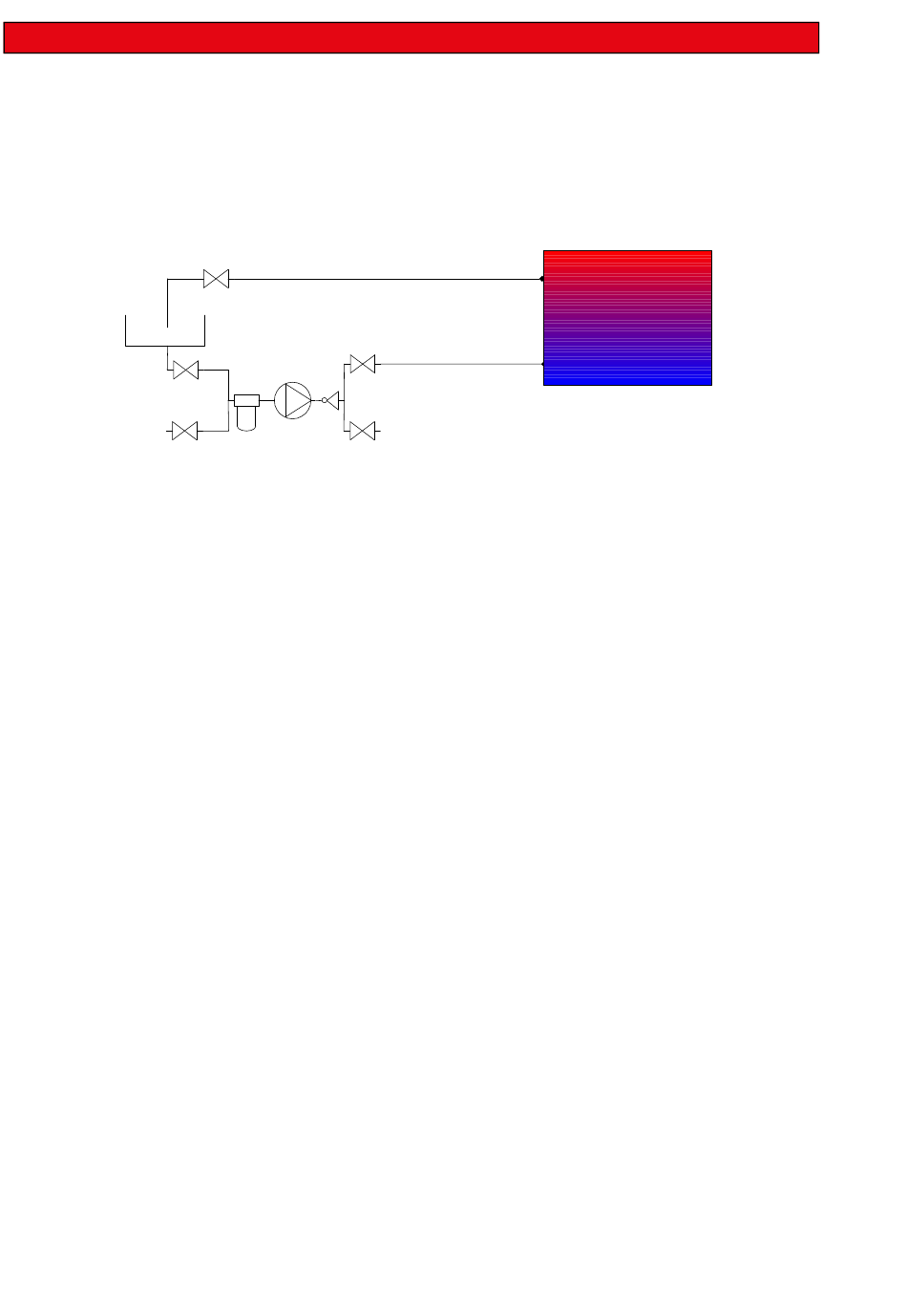

Das folgende Schema zeigt die Hauptkomponenten:
Ventil V2
220103
Ventil V5
220105
1.
P1 – Pumpe
2.
F1 - Saugfilter
3.
S1 - Behälter
4.
V1 - Füllventil
5.
V5 – Versorgungsventil (Dieses Ventil benutzen, um sauberes Wasser anzusaugen, den Kreislauf zu spülen
oder von einem externen Behälter anzusaugen)
6.
V3 – Haupt-Druckventil
7.
V4 – Zusätzliches Druckventil
8.
V2 – Versorgungsventil (Bei Kavitation und Bildung von Luftblasen in den Schläuchen, ist dieses Ventil
teilweise zu schließen)
PUMPENKOMPONENTEN
Die folgende Zeichnung zeigt die Hauptkomponenten der Pumpe:
Systembeschreibung
Systembeschreibung
Ventil V1
220103
Ventil V3
220104
Pumpe P1
820150
Filtro F1
Valvola V4
212998
220104
Zu befüllende Anlage
