MGF Solar System Bedienungsanleitung Seite 10

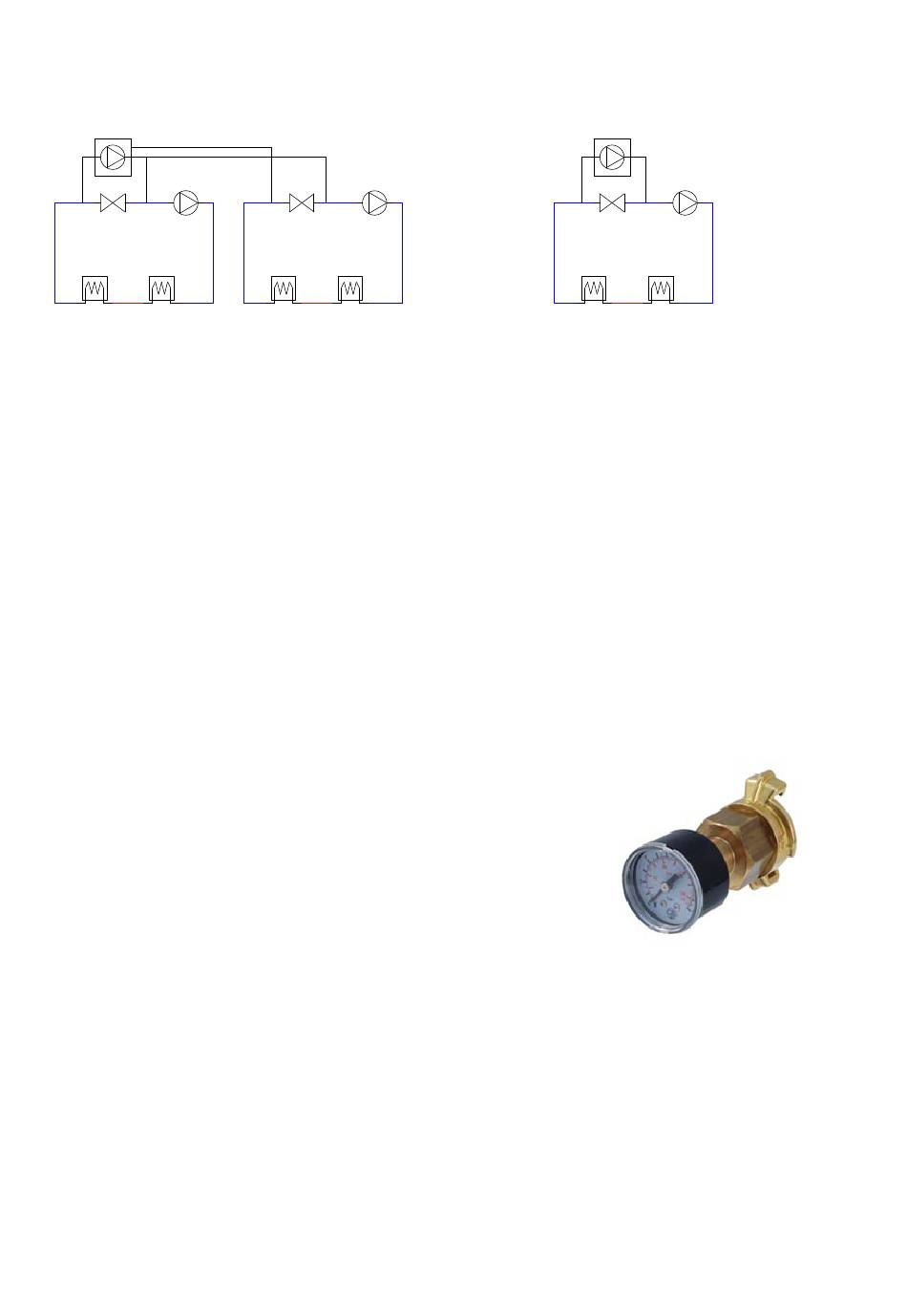

5. Solarkollektor
(Zweikreis)
Solar
System
KFE-Hahn
(geschlossen)
Solarkessel Solarkollektor
NORMALE ABSCHALTUNG
Stromversorgung unterbrechen oder Pumpe ausschalten: Das Elektroventil/Rückschlagventil wird den Durchfluss
automatisch stoppen.
DRUCK- UND FÖRDERMENGEN EINSTELLUNG
Fördermenge und Druck durch Betätigen des V1 Ventils einstellen: Wenn das Ventil völlig geschlossen ist → Max. Druck
und Min. Fördermenge; Wenn das Ventil völlig offen ist → Min. Druck und Min. Fördermenge.
LUFTBLASEN ENTFERNEN
Das Ventil V1 bei eingeschalteter Pumpe öffnen und schließen: Die plötzliche Flussrichtungsumkehr wird Turbulenzen
erzeugen, die das Entfernen von Luftblasen erleichtern.
DRUCKENTLASTUNG
Durch Öffnen des Ventils 4 (wenn nicht angeschlossen) kann man den Druck in der Druckleitung abbauen: Ventil drehen
und restliche Flüssigkeit entleeren.
PRÜFUNG MIT OPTIONALEM MANOMETER
Das Manometer Art. 905175 an die Rücklaufleitung anschließen, Pumpe einschalten und
das System mit Druck beaufschlagen. Druckventile schließen und Pumpe ausschalten.
FÖRDERMEDIUM ÄNDERN
Beim Wechseln des Fördermediums, die Pumpe und den Behälter mit sauberem Wasser
reinigen.
AUßERBETRIEBSETZUNG
Pumpe mit sauberem Wasser 10 Minuten lang ausspülen. Ein Frostschutzmittel für einige Sekunden absaugen lassen und
dann die Pumpe sekundenlang trocken laufen lassen.
KFE-Hahn
(geschlossen)
Solarkessel Solarkollektor
6. Fußbodenheizung
Solar
System
Kollektor
(geschlossen)
Fußbodenheizung Wärmeaustauscher
