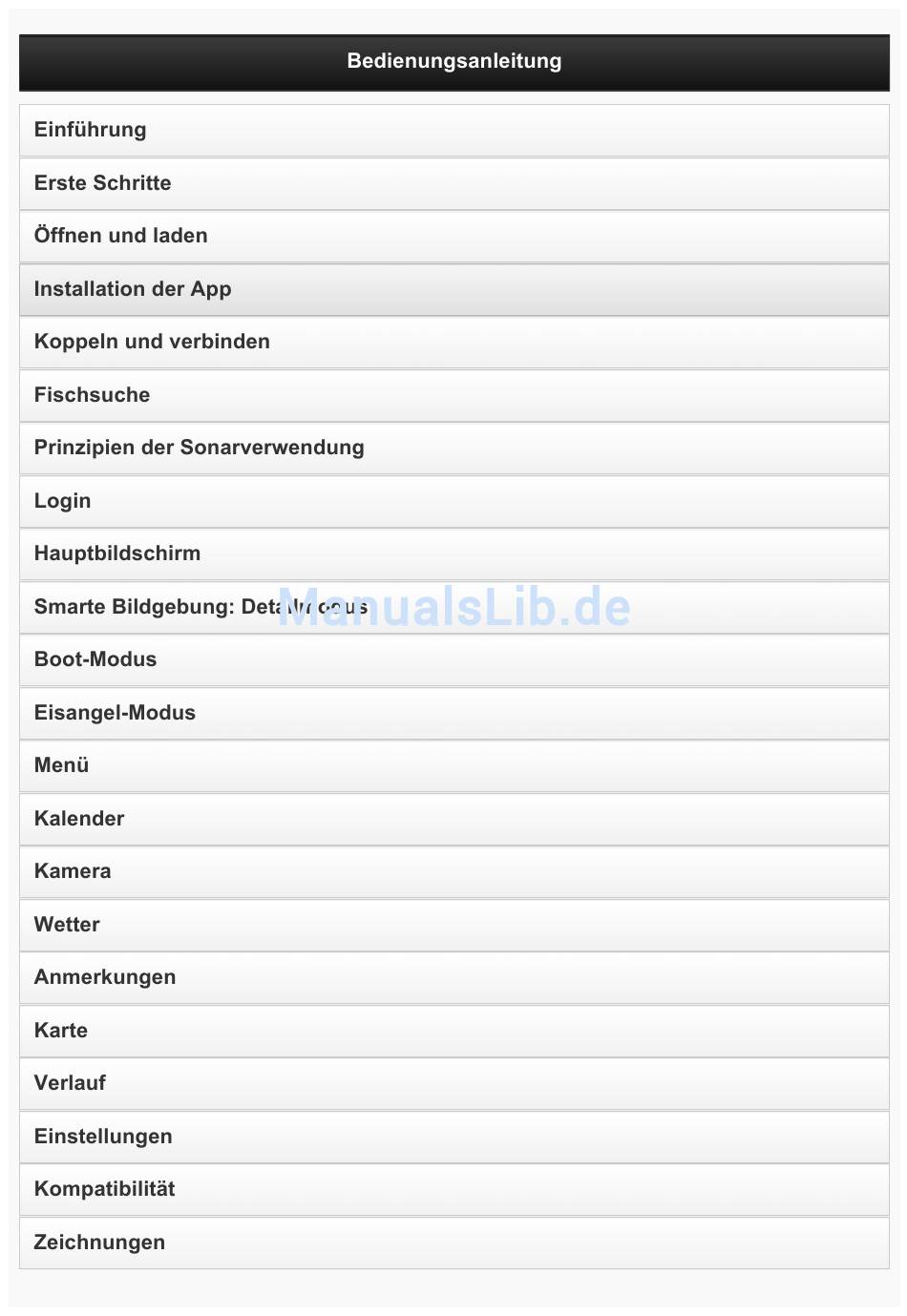

Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für deeper Smart Fishfinder

Inhaltszusammenfassung für deeper Smart Fishfinder

  • Seite 2 Dieses Symbol kennzeichnet nützliche Hinweise zum Gebrauch von Deeper. Dieses Symbol kennzeichnet Sicherheitsmaßnahmen und ­informationen von gleicher Bedeutung. Deeper, UAB entwickelt dieses Produkt dauerhaft weiter. Es kann daher vorkommen, dass die in diesem Handbuch aufgeführten Illustrationen nicht exakt denen Ihres Produktes entsprechen. Ihr Gerät wird aber genauso funktionieren. Bitte beziehen Sie sich auf das elektronische Handbuch, das mit jeder mobilen Anwendungsaktualisierung bereitgestellt wird.
  • Seite 3 Die Auslieferung des Deepers erfolgt mit leerer Batterie. Um die volle Leistung der Batterie sicher zu stellen, laden Sie sie vor der ersten Nutzung Ihres Deepers komplett auf. Die ungefähre Ladedauer beträgt zwei Stunden. Die Lithium­Ion­ Batterie kann immer wieder geladen werden ohne dass Ihre Lebensdauer beeinträchtigt wird. Eine Unterbrechung des Ladevorgangs führt zu keiner Beschädigung. Die Spannung des Ladegeräts muss mit den auf dem Typenschild des Deeper angegebenen Daten entsprechen. Entfernen Sie das Ladegerät aus der Steckdose, wenn Sie es längere Zeit nicht benötigen. Bei komplett geladenen Batterien können Sie den Deeper bis zu 4 Stunden mit 290kHz (§3.5) betreiben. Um die Batterielebensdauer Ihres Deeper zu erhöhen, lassen Sie ihn nicht für längere Zeit ungeladen. Auch wenn Sie Ihren Deeper nicht benutzen, sollte er alle 2 Monate aufgeladen werden. Lithium­Ion­Batterien, wie sie der Deeper verwendet können bei unsachgemäßer Handhabung gefährlich sein. Befolgen Sie immer die Anweisungen in den Lade­ und Batteriesicherheitsrichtlinien, die in einem separaten Flyer beiliegen. Laden Sie den Deeper nie, wenn er sich im Wasser befindet. Schützen Sie das Ladegerät, das USB­Autoladekabel, das Micro­USB­Kabel und das Mirco­USB­ Ladekabel vor Feuchtigkeit.

  • Seite 4: Installation Der Anwendung

    Wieder an den Anfang Installation der Anwendung 1. Scannen Sie den QR Code auf der Verpackung oder suchen Sie die Deeper Anwendung in Google Play oder im App Store. 2. Installieren Sie die Anwendung wie jede andere auch indem Sie den Anweisungen auf dem Bildschirm folgen. Wenn Sie noch nicht an Ihrem Angelplatz sind, es aber nicht abwarten können den Deeper zu testen, starten Sie einfach die Anwendung und wählen Sie unter den Einstellungen den Punkt Demomodus. Hier erhalten Sie einen Einblick in die meisten Funktionen der Anwendung und können sich ansehen, wie es aussehen wird, wenn der Deeper in seinem Einsatzgebiet ist. Siehe Kompatibilität. Wieder an den Anfang Verbinden Vor der ersten Verwendung des Deepers muss dieser mit Ihrem Smartphone oder Tablet gekoppelt werden. Dies funktioniert so: 1. Sorgen Sie dafür, dass Ihr Deeper entweder aufgeladen wird oder sich unter Wasser befindet und automatisch angeschaltet wurde. 2. Aktivieren Sie Bluetooth bei den Bluetooth­Einstellungen auf Ihrem mobilen Gerät. 3. Wählen Sie ‚Deeper‘, um diesen mit Ihrem Gerät zu koppeln und zu verbinden. Achten Sie darauf, dass beim Koppeln die Entfernung zu dem Gadget nicht über 10 Metern / 36 Fuß liegt. 4. Nach dem Verbinden zu der App zurückkehren. Sie müssen den Deeper nur einmal koppeln. Bei manchen Geräten ist es allerdings notwendig, nach dem Koppeln die Verbindung separat herzustellen. Mit dem Deeper kann zur selben Zeit immer nur ein Gerät verbunden sein. Wenn Sie an der Angelstelle sind, verbinden Sie den Deeper mit einer Angelschnur, bevor Sie ihn gemäß der Anleitung in dem folgenden Abschnitt „Fischsuche“ in das Wasser eintauchen.

  • Seite 5: Fische Aufspüren

    Wieder an den Anfang Fische aufspüren 1. Achten Sie vor dem Angeln darauf, dass der Deckel fest zugeschraubt ist. Dafür legen Sie den Deckel auf das Gehäuse des Deepers, richten ihn auf die Markierung für Wasserdichte aus, drehen ihn bis zu dem Click gegen den Uhrzeigersinn und verschrauben anschließend im Uhrzeigersinn. Fest zudrehen und darauf achten, dass die Markierungen für Wasserdichte so wie in der Abbildung perfekt ausgerichtet sind. 2. Schrauben Sie einen Befestigungsbolzen in einen geeigneten Anschlusspunkt. Wenn Sie von einem Kai aus angeln, verwenden Sie die mittlere Öffnung. Verwenden Sie untere Öffnung, wenn Sie vom Ufer angeln. Bei der Verwendung der falschen Öffnung kippt der Deeper in die Diagonalstellung und verursacht Verbindungsprobleme. 3. Befestigen Sie die Angelschnur an angebrachten Befestigungsöse. 4. Bringen Sie den Deeper an die gewünschte Stelle. 5. Starten Sie die Anwendung und spüren Sie Fische auf. 6. Um einen Überblick zu bekommen werfen Sie Ihren Deeper aus. Um Fische zu beobachten befestigen sie den Deeper stationär. Befestigen Sie Ihren Deeper nur mit einer ausreichend starken Angelschnur und einem geeigneten, fest angezogenen Knoten. Stellen Sie sicher, da Bitte stellen Sie sicher, dass der Deeper beim Einholen seicht mit der Unterseite nach unten über das Wasser gleitet, dies führt zu den besten Messergebnissen. Wieder an den Anfang Funktionsprinzipien des Sonars 1. Der Deeper kann mit zwei verschiedenen Frequenzen betrieben werden ( Zweifrequenz­Geber). Der schmale Abstrahlwinkel (15° @ 290 kHz) wird für die genaue Fischanzeige, Struktur, Details und Bodenprofil verwendet. Der breite Sendekegel (55° @ 90 kHz) für die großflächige Fischsuche und die Bodenbeschaffenheit.
  • Seite 6 Benutzen sie am besten die niedrige Frequenz (90 kHz) um herauszufinden, wo sich der Fisch befinden. Dann schalten Sie um auf die hohe Frequenz (290 kHz) um die genauen Informationen über die Fischposition und die Bodenbeschaffenheit zu erhalten. Standardmäßig ist beim Deeper die hohe Frequenz (290 kHz) eingestellt, diese wurde für die beste Leistung und die längste Akkulaufzeit entwickelt. Wieder an den Anfang Login Um die Deeper Anwendung benutzen zu können, werden Sie zunächst zur Deeper Anmeldeseite weitergeleitet. Dort müssen Sie sich registrieren (für Erstanwender) oder sich anmelden (für bestehende Nutzer). Wenn Sie alle Zugangsdaten eingegeben haben und registriert oder im System angemeldet sind, können Sie mit der Benutzung der Deeper App beginnen.
  • Seite 7 Einige der Schnittstellendetails können auf Smartphonesw und Tablets abweichen. Wieder an den Anfang Hauptbildschirm...
  • Seite 8 Ikon Bluetooth­Konnektivität Ladezustand des Deepers Menüleiste anzeigen und Wassertemperatur und ­tiefe an verbergen der aktuellen Position des Gadgets Tiefe eines Fischs Selbsteinstellende Tiefenskala Position und relative Größe des Boden Fischs Öffnet Schnelleinstellungen Versetzt das Gadget in den energiesparenden Schlafmodus oder reaktiviert es Stummschaltung/Tonaktivierung Status des Geräts Die Hauptbildschirm interpretiert Echolotinformationen. Das obere Ende des Bildschirms entspricht physikalische Wasseroberfläche in der Nähe des Deepers. Die Unterseite des...
  • Seite 9 Bildschirms entspricht der Wassertiefe. Das Echolot zeigt nur das an, was unter ihm ist. Auf der rechten Seite des Bildschirms erscheinen die aktuellsten Daten. Sobald neue Daten empfangen werden bewegt sich der Bildschirm nach links. Die App zeichnet die Sonardaten auf; Zugriff durch Anklicken der Taste History. Sie können sich per Hand durch den Verlauf scrollen und erhalten eine Übersicht über alle Informationen, die während der Nutzung des Fishfinders ermittelt wurden. Der Deeper speichert jetzt Informationen in unbegrenztem Umfang. Sie können also jederzeit auf die Sonardaten zugreifen. Die App bietet auch eine akustische Signalgebung an. Diese erfolgt entsprechend Ihrer individuellen Einstellungen, wenn der Deeper einen Fisch oder Tiefenänderungen feststellt. Die akustische Signalgebung kann über die Stummschalttaste deaktiviert werden. Die grüne Anzeige blinkt nach Erhalt von Datenpaketen. Wenn das Gadget stationär verwendet wird, kann die akustische Signalgebung auch für Hinweise auf heranschwimmende Fische verwendet werden. Sie können den Niedrigwasseralarm beim Fahren mit einem Boot nutzen, um Auflaufen auf den Grund zu vermeiden. Dies sollte allerdings nur eine zusätzliche Schutzvorkehrung sein. Wieder an den Anfang Intelligente Bildgebung: Detailmodus...
  • Seite 10 1. Der Deeper Smart Fishfinder unterstützt Sie bei der Feststellung, ob der Gewässergrund hart oder weich ist. Ein harter Grund reflektiert ein stärkeres Signal der Sonarwellen als ein weicher. Auf dem Bildschirm Ihres Smartphones oder Tabletts werden die Sonarreflexionen orange (harter Grund), braun (mittlerer) oder schwarz (weich) angezeigt. 2. Da der Grund von Gewässern immer das stärkste Signal reflektiert, hat dieses die intensivste Farbe. Der Grund ist eine durchlaufende, intensiv gefärbte Linie, die an der Unterseite des Bildschirms verläuft. 3. Die hohe Empfindlichkeit des Gebers in Kombination mit unserer Software ermöglicht es uns, Algenvorkommen, Vegetation und vieles mehr zu bestimmen. Sie werden in grüner Farbe angezeigt. 4. Am oberen Rand des Bildschirms sehen Sie in blauer Farbe die Wasseroberfläche mit einer Gruppierung von intensiven Farben. Dieser Bereich ist Seetrübung, die durch Wellen oder andere Sonar Störungen an der Oberfläche des Wassers hervorgerufen werden können. 5. Deeper ­ Smart Fishfinder kann dank der neuesten Sonartechnologie Fische, Strukturen und Bodenschichten sehen. Große Fischschwärme oder dichte Strukturen nahe am Boden können die Werte der Wassertiefe verfälschen. 6. Mit der Option „Fisch­Ikon“ können Sie Fische durch das Betrachten der Sonardaten oder einer Kombination des Fisch­Ikons mit den tatsächlichen Sonardaten finden. Die simulierten Fisch­Ikons werden in drei verschiedenen Größen angezeigt. Die Zuordnung der Fische zu den Größen hängt von vielen Variablen ab. Das Gewicht des Fisches ist nur eine davon. Deshalb kann die genaue Fischgröße nicht immer über die Ikons bestimmt werden. Wenn Sie also die tatsächliche Größe der Fische erkennen möchten, wählen Sie „genaue smarte Bildgebung“ und deaktivieren „Fisch­Ikons“. Dann sehen Sie eine in etwa zutreffende Fischgröße, schwieriger ist es allerdings, sie zu identifizieren. 7. Das Gerät zeigt deutlich Schwärme von Köderfischen als Wolken in verschiedenen Größen und Formen, abhängig von Fischanzahl und Bootsgeschwindigkeit. 8. Wenn Sonarwellen vom Grund reflektiert werden, reflektiert ein harter Grund ein stärkeres Signal der Sonarwellen als ein weicher. Es kann also vorkommen, dass Sie eine zweite Sonarreflexion sehen, wenn das Sonarsignal zwischen dem Grund und der Wasseroberfläche und zurück reflektiert wird. Ein harter Grund führt zu einer starken zweiten Reflexion, ein weicher Grund zu einer sehr schwachen oder gar keiner. 9. Über die Empfindlichkeit kann eingestellt werden, wie viele Details auf dem Display von Ihrem Smartphone oder Tablet angezeigt werden. Auch die Empfindlichkeit der Sonarfrequenz kann hier eingestellt werden. Die Erhöhung der Empfindlichkeit zeigt weitere Informationen von kleinen Köderfisch und gelöste Verunreinigungen im Wasser. Bei Betrieb in sehr klarem Wasser oder in großen Tiefen, führt eine höhe Empfindlichkeit zu schwachen Echos, die auch von Interesse sein können. Eine...
  • Seite 11 Der clevere Deeper Fischfinder ermöglicht es Ihnen, bathymetrische Karten Ihrer Lieblingsangelplätze zu erstellen. Wenn er im Bootmodus genutzt wird, verbindet sich Deeper sofort mit dem GPS auf Ihrem Smartphone oder Tablet und erzeugt kundenspezifische, bathymetrische Echtzeitkarten direkt auf dem Bildschirm. Diese Karten können gespeichert werden und es kann zu einem späteren Zeitpunkt mittels der Veraufsfunktion auf diese zugegriffen werden. 1. Um diese Funktion zu nutzen, aktivieren Sie den Bootmodus, der sich in der oberen Menüleiste im Haupteinstellungen­Feld befindet. 2. Die Kartenfunktion ermöglicht es Ihnen, sofort die Bodenkonturdetails, Tiefen und die besten Angelgebiete aufzuzeigen. 3. Die weiße Linie kennzeichnet den GPS­Eintrag, während die bunten Linien die Isobathen (Tiefenkurven) darstellen. Dadurch können verschiedene Tiefen einfach mittels der auf Ihrem Gerät dargestellten Farben identifiziert werden. 4. In der obersten Menüleiste befindet sich die Verlaufsfunktion, in der Sie auf eine unbegrenzte Menge von Sonar­Abbildungsaufnahmen und bathymetrische Kartenprotokolle zugreifen können. 5. Alle Sonardaten sind gespeichert und werden bequem an einem Ort dargestellt, damit man nicht lange suchen muss. Wieder an den Anfang Eisfischen (Sonar + Blinker)
  • Seite 12 Die Deeper Eisfischenfunktion liefert Bilder des traditionelles Eisfischen­Blinkerschirms, um die Bedingungen unter dem Eis zu überwachen. Der Amplitudenbereich­Modus kartiert die Tiefe und Intensität der Sonarrückkehr und zeigt ein Live­Bild der Aktivität unter dem Signalgeber, der es dem Gerät ermöglicht, Bewegungen des kleinsten Köders oder Lockmittels zu verfolgen. 1. Um diese Funktion zu nutzen, aktivieren Sie den Eisfischenmodus, der sich im Haupteinstellungsfeld befindet. 2. Die Funktion "geteilter Bildschirm" erlaubt es Anglern, den normalen und den Eisfischenmodus auf einem Bildschirm zu sehen. 3. Der zusätzlich integrierte Amplitudenbereich kartiert die Tiefe und Intensität einer Sonar­Rückkehr, zeigt ein Live­Bild der Aktivität unter dem Messfühler, damit Sie die Bewegung verfolgen können. 4. Der geteilter­Bildschirm­Modus erlaubt es Ihnen, den normalen und den Flasher­ Modus auf einem Bildschirm zu sehen. Auf diese Weise können Sie die Bodenkontur, Struktur und Fische und den Köder in Echtzeit gleichzeitig sehen. 5. Die Zoomfunktion erlaubt es Ihnen, den von Ihnen gewählten Bereich auf dem vertikalen Blinker zu vergrößern, für eine bessere Echtzeitverfolgung Ihres Köders und Ihrer Beute. Die herangezoomte Ansicht wird auf dem Bildschirm rechts zwischen den beiden roten Linien angezeigt. 6. Wenn der Eisblinker blinkt, ist er automatisch auf eine Frequenz von 290 kHz (15°) gesetzt, die hochpräzise Ergebnisse über Köder, Fisch und Bodenprofil bietet. Wieder an den Anfang Menü...
  • Seite 13 Über das Menü im Hauptbildschirm haben Sie auf folgende Funktionen Zugriff: Kalender, er zeigt die Mondzyklen und Fisch­Aktivität am gewünschten Angelplatz. Kamerafunktion, sie ermöglicht Ihnen Fotos von Ihrem Fang zu machen, ohne die Anwendung zu verlassen. Wetteranzeige, sie zeigt Ihnen das aktuelle Wetter und die Wettervorhersage für Ihren ausgewählten Fangplatz. Mit der Notizenfunktion können Sie ein Angeljournal mit Bildern führen. Karte, sie zeigt Ihre aktuelle Position und hilft Ihnen beim Finden und Verwalten von Angelplätzen. Die History­Funktion ermöglicht den Zugang zu den gesammelten Daten und Offline­ Karten. Einstellungen, hier können Sie Änderungen an der Einstellung Ihrer Anwendung und Ihrem Deeper vornehmen. Wieder an den Anfang Kalender...
  • Seite 14 Der Kalender bietet Informationen über die Fischaktivität und Mondphasen für einen ausgewählten Angelplatz. Für jeden Tag des Monats wird die Fischaktivität in orangenen Punkten dargestellt. Durch einen Klick auf einen bestimmten Tag im Kalender könne Sie die Fischaktivität, in Stunden unterteilt, sehen. Je höher die Fischaktivität ist, desto besser sind die Chancen für einen erfolgreichen Fischfang. Der Kalender zeigt auf einem mobilen Gerät mit GPS Ihre aktuelle Position. Sie können die Stärke der Fischaktivität an einem bestimmten Ort durch Verwendung des Suchfelds überprüfen oder sich bestimmte Stellen über eine früher erstellte Liste der Aufenthaltsorte der Fische anzeigen lassen. Sie können den derzeit beobachteten Ort zu dieser Liste hinzufügen. Die über Kalender ergänzten Orte erscheinen auch auf der Karte und werden als Angelstelle klassifiziert. Standortsuche Standortliste Orte hinzufügen Wieder an den Anfang Kamera...
  • Seite 15 Mit der Kamerafunktion können Sie Fotos aufnehmen ohne die Anwendung zu verlassen. Einträge und Kommentare können zu den Fotos gespeichert werden. Um ein Foto zu machen müssen Sie hierbei auf keine gewohnten Funktionen verzichten. Es funktioniert wie bei Ihrer normalen Kamera. Sobald Sie ein Foto aufgenommen haben, drücken Sie auf speichern und es erscheint ein Fenster in dem Sie einen Titel und eine Beschreibung hinzufügen können. Dann kann der Eintrag abschließend gespeichert werden. Über das Kamerasymbol in diesem Fenster können Sie weitere Fotos hinzufügen oder vorherige entfernen. Gespeicherte Fotoeinträge werden in einem Verzeichnis zusammen mit dem Titel, dem Kommentar, dem Datum und den Wetterbedingungen angezeigt. Bei einem GPS­fähigen Handy oder Tablet enthält das Foto automatisch den Positionseintrag, wo es gemacht wurde. Bilderfassung Blitz einschalten / ausschalten Die Bilder können für soziale Netzwerke freigegeben werden. Wieder an den Anfang Wetter...
  • Seite 16 Die Wetterfunktion zeigt Ihnen die aktuellen Wetterbedingungen und die Wettervorhersage für einen bestimmten Ort. Auch werden weitere nützliche Informationen wie Auf­ und Untergangszeiten von Sonne und Mond angezeigt. Wenn Sie einen anderen Ort auswählen, erhalten Sie auch für diesen Ort eine detaillierte Prognose für die nächsten Tage. Auf mobilen Geräten mit GPS zeigt die Wetterfunktion Informationen für den derzeitigen Standort an. Sie können das Wetter an einem bestimmten Ort durch Verwendung des Suchfelds überprüfen oder sich bestimmte Stellen über eine früher erstellte Liste mit Wetterdaten anzeigen lassen. Sie können den derzeit beobachteten Ort zu dieser Liste hinzufügen. Standorte, die über den Kalender eingegeben wurden, werden ebenfalls in der Karte inkl. Wetter angezeigt. Standortsuche Standortliste Orte hinzufügen Wieder an den Anfang Notizen...
  • Seite 17 Die Notizenfunktion ermöglicht Ihnen, ein Journal mit Aufzeichnungen zum Angeln zu führen, welches bequem auf einem Kalender angezeigt wird. Tage ohne Einträge erscheinen orange. Durch Anklicken eines bestimmten Tages können Sie entweder die vorhandenen Einträge ansehen oder neue vornehmen. Mehrfacheinträge für denselben Tag können per Scrollen angesehen werden. Wenn Sie einen neuen Eintrag erstellen, können Sie Titel und Anmerkungen und auch Fotos hinzufügen, indem Sie auf das Kamerasymbol klicken. Dieses funktioniert genau so wie unter dem Kapitel Kamera beschrieben. Bei GPS­fähigen Geräten können auch die Wetter­ und Positionsdaten in der Notiz angegeben werden. Sie können diese Einträge in sozialen Netzwerken bearbeiten oder teilen, wenn Sie die dafür vorgesehene Taste anklicken. Ein Eintrag kann während der Bearbeitung auch wieder entfernt werden. Notizliste (Tablet) Einträge hinzufügen (Tablet) Einträge hinzufügen Notizliste (Tablet) (Smartphone) Wieder an den Anfang Karte...
  • Seite 18 Google und das Google Logo sind geschützte Marken, die mit einer Genehmigung verwendet werden. Mit einem GPS­fähigen Gerät wird Ihr aktueller Standort in der Karte dargestellt. Wenn Sie Ihre Position auf der Karte verlieren, können Sie diese immer automatisch wieder aufrufen. Sie können auch zwischen Karten­ und Satellitenansicht wechseln, indem Sie links oben auf das Symbol klicken. Über das Suchfenster können Sie neue Standorte ermitteln oder Sie könne aus der Liste zuvor hinzugefügte Standorte auswählen. Die neuen Standorte werden je nach Bezeichnung in Ihrem Speicher aufgelistet. Durch Anklicken des Pfeils auf der rechten Seite des Bildschirms können Sie den gewünschten Standort direkt auswählen. Standortsuche Standortliste Aktuelle Position Ort hinzufügen Wieder an den Anfang Verlauf...
  • Seite 19 Die History­Funktion ermöglicht den Zugang zu den gesammelten Daten und Offline­ Karten. Sie können durch alle eingetragenen Anzeigewerte scrollen sowie Ihre vorher erstellten bathymetrischen Karten prüfen. Jede Aufnahme kann von Anfang bis Ende durchscrolled werden. Sie können auch das genaue Datum und die genaue Aufnahmezeit, Tiefe, Fischsymbole usw. einsehen. Sie können auch jede Aufnahme umbenennen, indem Sie den Bearbeitungsknopf auf der rechten Seite des Bildschirms drücken und Ihren gewünschten Titel oder Kommentar eingeben. Um Ihre Aufnahmen zu löschen, müssen Sie den Auswahlknopf drücken, der sich oben rechts befindet. Wählen Sie die Aufnahme, die Sie in den Papierkorb verschieben wollen und drücken Sie links unten auf Löschen. Bildaufnahme Wieder an den Anfang Einstellungen Die Einstellungen erlauben es Ihnen, die Deeper Anwendung entsprechend Ihrer Bedürfnisse zu konfigurieren. ALLGEMEIN Die Sprachauswahlfunktion erlaubt es Ihnen, von Hand Ihre App­ Sprache aus der vorhanden Auswahl zu wählen. Die Einheitenoption erlaubt es Ihnen, die Einheiten von Tiefe und Temperatur zu ändern. Sie können wählen zwischen metrisch (m, °C), imperial (ft, °F) und Faden (ftm, °F).
  • Seite 20 Helligkeit ändert die Displayhelligkeit Ihres Mobiltelefons oder Tablet­ Gerätes. Mit der Offline­Kartenfunktion können Sie benutzerdefinierte Karten zum Offline­Gebrauch herunterladen. Die Karten werden abhängig von Region und Land sortiert. Wenn Sie einmal eine Karte aus der Liste heruntergeladen haben, können Sie jederzeit darauf zugreifen, selbst wenn Sie keine Internetverbindung haben. Konten erlauben es Ihnen, Ihre persönlichen Konteneinstellungen zu verwalten. Sie können sich aus Ihren Facebook oder Google+ Konten aus ein­ und ausloggen. Der Knopf zur Simulationsausführung aktiviert oder deaktiviert den Demonstrationsmodus, der auf dem Hauptbildschirm Sonarinformationen anzeigt, wenn das Deeper­Gadget nicht mit Ihrem Smartphone oder Tablet verbunden ist. SONAR Die Deepers Verwaltungsoption erlaubt es Ihnen, Verbindungen zu mehreren Deeper Gadgets zu verwalten, falls Sie mehr als eines genutzt haben. Der Bootmodus stellt die Bootfahrfunktion an oder aus. Eisfischen stellt den Eisfischenmodus an oder aus. Die Frequenzfunktion erlaubt es Ihnen, zwischen zwei Betriebsfrequenzen zu wählen, was zu unterschiedlichen Ultraschallsichtwinkeln führt (Weitwinkelstrahl oder Schmalwinkelstrahl). Der Vertikalblinker ermöglicht es Ihnen, die Sonarrücklaufintensität zu sehen und sollte eingeschaltet werden, wenn Sie solche Informationen erhalten wollen. Sie sollten ihn ausschalten, wenn Sie sie sehen wollen. Die Nachtfischen­Option sollte beim Nachtfischen und beim Benutzen des Deeper Nachtfischen­Covers eingeschaltet werden. Falls dies nicht der Fall ist, sollte diese Option ausgeschaltet werden. Der Tiefenalarm aktiviert und deaktiviert Soundsignale, die abgespielt werden, wenn die Wassertiefe und die aktuelle Gadget­Position unter den Sollwert sinken oder diesen übersteigen. Der Fischalarm aktiviert oder deaktiviert Soundsignale, die abgespielt werden, wenn der Fisch von einer bestimmten Größe an der Gadget­ Position geortet wird. Die Fischtiefe aktiviert oder deaktiviert die Tiefenindikatoren, die über den Fischsymbolen angezeigt werden. ANLEITUNG Die Benutzerhandbuch­Leseoption öffnet eine elektronische Version dieses Benutzerhandbuchs.
  • Seite 21 SICHERUNG (nur für Android) Erlaubt es Ihnen, die Anwendungsdaten mit Hilfe von Cloud­Services zu sichern. Die Sicherung beinhaltet Notizeinträge nebst Fotos, zugefügten Orten und Einstellungen. Importieren Sie die Sicherungsdaten. Exportieren Sie die Sicherungsdaten. Wieder an den Anfang Kompatibilität Es ist bestätigt, dass das Deeper­Gadget kompatibel mit bestimmten iOS­ und Android­ Geräten ist: iOS 8.0 und spätere Versionen  iPhone 4S, iPhone 5, iPhone 5C, iPhone 5S, iPhone 6, iPhone 6 Plus, iPhone 6S, iPhone 6S Plus, iPod Touch (fünfte Generation), iPod Touch (sechste Generation), iPad 2, iPad (dritte Generation), iPad (vierte Generation), iPad Air, iPad Air 2, iPad Mini (erste Generation), iPad Mini 2, iPad Mini 3, iPad Mini 4. Android 4.0 Ice Cream Sandwich und spätere Versionen  Das Android­Gerät muss auch haben: Bluetooth, WiFi, eingebaute Kamera.  Bildschirmdichte: mdpi, hdpi, xhdpi and xxhdpi Bildschirmgrößen: normal, large und xlarge. Wir arbeiten ständig weiter daran, dass in Zukunft noch mehr Geräte und Softwareversionen vom Deeper unterstützt werden können. Die Liste der kompatiblen wird immer wieder aktualisiert. Falls Ihr Gerät bis jetzt noch nicht aufgeführt ist, dann werden wir noch daran arbeiten. Wenn Probleme mit Ihrem Gerät auftauchen sollten, lassen Sie es uns wissen, wir werden versuchen Ihnen zu helfen. Wieder an den Anfang Zeichnungen 1. Befestigungspunkte 2. Befestigungsöse 3. Dichtung 4. Antenne 5. Micro­USB­Anschluss 6. LED­Statusanzeige 7. Geberunterseite 8. Wasserkontakte Wieder an den Anfang...

  • Seite 22: Spezifikationen

    Instandhaltung/Pflege Ihr Deeper ist darauf ausgelegt jahrelang verlässliche Dienste zu leisten. Um die beste Leistung zu erreichen, müssen folgende Schritte befolgt werden: Regelmäßige Kontrolle der orangen Dichtung. Wenn die Dichtung beschädigt ist, ersetzen Sie diese sofort durch einen neue. Trocken Sie den Deeper nach jedem Gebrauch ab. Reinigen Sie den Deeper von Schmutz, Staub oder Salzrückständen. Beseitigen Sie alle Rückstände, die den Deeper über längere Zeit beschädigen könnten. Wenn Sie den Deeper beim Eisangeln nutzen, achten Sie immer darauf, dass der Geber und besonders die Geberunterseite eisfrei ist. Dies kann sonst zu ungenauen Messergebnissen führen. Achten Sie darauf, dass die Batterie immer aufgeladen ist. Auch wenn Sie den Deeper nicht benutzen, laden Sie sie alle zwei Monate auf. Befolgen Sie die Sicherheitsanweisungen, die in der separaten Broschüre aufgeführt sind. Wieder an den Anfang Spezifikationen Größe Durchmesser 6,5cm Gewicht 100 g Anschluss Wireless Bluetooth Bluetooth­Reichweite bis zu ~40­50 meters Tiefe max./min. Max. / Min. ~40 m / Weitwinkel ­ 1.3 m; Schmalwinkel ­ 0.5 m Ausführung wasserdicht, ABS Betriebstemperatur ­20° bis 40° Gebertyp Zwei­Frequenz­Geber Frequenz 290 kHz (15°) / 90 kHz (55°) Batterie Lithium 3.7 V, wiederaufladbar Netzteil 110V­240V mit Micro­USB­Anschluss Wieder an den Anfang...

  • Seite 23: Den Deeper Befestigen

    Um eine Verbindung herzustellen, platzieren Sie Deeper im Wasser, nicht weiter als 4,8m von Ihnen entfernt. Gehen Sie zu den Bluetooth­Einstellungen Ihres Smartphones und wählen Sie "mit Deeper verbinden". Wenn das Verkuppeln erfolgreich war, erhalten Sie Sonarmesswerte sobald Sie die App öffnen. Sie erhalten auch die Meldung "mit Deeper verbunden". Wenn es Probleme gibt oder es zu lange dauert, versuchen Sie die Anwendung erneut zu laden oder starten Sie Ihr Smartphone neu. Den Deeper befestigen Auf dem Deeper gibt es drei Befestigungspunkte. Benutzen Sie den oberen nie zum Angeln, dieser ist für das Bootfischen vorgesehen. Falls Sie diesen nutzen, wird der Deeper diagonal abknicken und damit Verbindungsprobleme hervorrufen. Wenn SIe vom Meeresufer, Flussufer, Hafenbecken aus angeln wollen, benutzen Sie die mittlere Befestigung. Deeper wird in einer stabilen Position verbleiben und so eine störungsfreie Verbindung und die beste Bluetooth­Reichweite gewährleisten. Halten Sie Ihr Smartphone richtig Achten Sie darauf, dass Sie Ihr Smartphone nicht auf den Boden legen oder in Ihrer Tasche aufbewahren sollten. Dies könnte zu Verbindungsproblemen führen. Wenn Sie eine Hülle für Ihr Smartphone oder Tablet besitzen, können Sie dieses problemlos benutzen. Es sollte jedoch darauf geachtet werden, dass diese aus leichtem Plastik besteht. Metallhüllen oder Hüllen aus Hartplastik leiten weder Bluetooth noch WiFi oder Radiosignale weiter. Am Besten halten Sie Ihr Smarthone in der Hand, obwohl Rundstangenbefestigungen auch sehr bequem sind. Vermeiden Sie Störungen Es ist sehr wichtig, sich nicht mit mehreren Geräten gleichzeitig mit Deeper zu verbinden. Falls Sie mehrere Smartphones oder Tablets besitzen, deaktivieren Sie Bluetooth auf allen Geräten außer auf dem das Sie nutzen wollen. Darüber hinaus können Sie auch WiFi deaktivieren. Dies verlängert die Nutzungsdauer der Batterie und verbessert die Leistung des Smartphones. Wenn sich Ihr Deeper im Wasser nicht einschaltet könnte es daran liegen, dass die beiden Metallkontakte verschmutzt sind. Wischen Sie diese einfach mit einem rauhen Schwamm oder mit einem Stück Lappen ab. Unterlassen Sie verschiedene Modi Auf der Deeper App gibt es zwei Modi, die Sie verwenden können: einfacher Modus und detaillierter Modus. Bedenken Sie, dass der einfache Modus eine weitere Bluetooth­ Reichweite ermöglicht, da er weniger Daten überträgt. Er verbraucht auch weniger Energie. Der detaillierte Modus hingegen kann zu einer kürzeren Reichweite führen, aber liefert Ihnen eine realistischere Darstellung. All diese Tipps sollen Ihnen dabei helfen, Deeper bestmöglich zu nutzen. Sollten Sie weitere Fragen haben, kontaktieren Sie bitte unser Kundensupport­Team, das Ihnen gerne weiterhilft! Wieder an den Anfang...

  • Seite 24: Garantie

    Kontaktieren Sie uns Wenn Sie mit uns in Verbindung treten wollen, benutzten Sie bitte das Feld "contact us" auf unserer Website www.byedeeper.com oder schreiben Sie eine E­Mail an sales@byedeeper.com Bei Fragen zum Kauf eines Deepers, wenden Sie sich bitte an Ihren lokalen Händler. Eine Liste aller Distributoren finden Sie auch auf unserer Website, Wieder an den Anfang Garantie Garantie Liebe Kunden, wir beglückwünschen Sie zum Kauf dieses Produktes von Deeper, UABund sind sicher, dass Sie mit diesem Produkt eine gute Wahl getroffen haben. Im Garantiefall wenden Sie sich bitte an Ihren Händler oder an einen autorisierten Servicepartner. Oder Sie wenden sich direkt an Deeper, UAB unter support@buydeeper.com. Um Unannehmlichkeiten zu vermeiden, empfehlen wir Ihnen die Unterlagen sorgfältig zu lesen, bevor Sie eine Garantiereklamation anmelden. Die Garantiebedingungen denen das von Ihnen erworbene Deeper, UAB Produkt unterliegt, liegen dem Gerät als separater Flyer bei. Deeper, UAB garantiert, dass das Gerät zum Zeitpunkt der Lieferung frei von Mängeln ist. Das Gerät unterliegt den Garantiebedingungen des jeweiligen Landes in dem es erworben wurde. Sollte das Gerät während der Garantie (es gilt das Datum auf dem Kaufbeleg) Fehler auf Grund von Material oder Verarbeitung aufweisen, wird es von Deeper, UAB oder dem zuständigen Großhändler kostenlos repariert oder ausgetauscht (dies liegt im Ermessen von Deeper, UAB). Es fallen hierbei keine Kosten für Teile und Arbeitszeit an. Deeper, UAB, Großhändler oder Händler können defekte Geräte oder Teile gegen neue oder wiederaufbereitete Geräte oder Teile tauschen. Alle getauschten Geräte oder Teile gehen in das Eigentum von Deeper, UAB über. Bedingungen 1. 1. Garantieleistungen werden nur erbracht, wenn das defekte Produkt innerhalb der Garantiezeit zusammen mit der Originalrechnung bzw. dem Kassenbeleg (mit Angabe von Kaufdatum, Modellbezeichnung und Händlernamen) vorgelegt wird. Deeper, UAB und der Servicepartner behalten sich das Recht vor, die kostenfreie Garantieleistung abzulehnen, wenn der Kaufbeleg nicht oder unvollständig vorliegt. Ferner besteht kein Garantieanspruch, wenn die Modellbezeichnung oder die Seriennummer auf dem Produkt verändert, gelöscht, entfernt oder anderweitig unleserlich gemacht worden ist. 2. 2. Die Garantie deckt nicht die Transportkosten und Risiken des Transportes Ihres...
  • Seite 25 Produkts zu und von Deeper, UAB bzw. einem Händler ab. 3. 3. Die Garantie erstreckt sich nicht auf: a) die regelmäßige Wartung und Reparatur oder auf den Ersatz von Teilen bedingt durch den normalen Verschleiß. b) Verbrauchsmaterialien (Komponenten, die erwartungsgemäß im Laufe des Produktlebens ersetzt werden müssen, wie z. B. Batterien) c) Schäden oder Defekte, die durch Gebrauch, Betrieb oder Behandlung des Produktes verursacht wurden, die nicht dem normalen privaten Gebrauch entsprechen. d) Schäden oder Veränderungen am Produkt verursacht durch: mangelhafte Sorgfalt oder Fehlgebrauch Unfälle, extreme Hitze, Feuer, Chemikalien, Staub, andere Stoffe, Erschütterungen, instabile Stromversorgung und andere Auswirkung. Schäden durch mechanische Beschädigung, durch falsche Pflegemittel oder Schäden, die aus Änderungen am Produkt resultieren. Verwendung des Produkts für einen anderen als den vorgesehenen Zweck oder unterlassene Beachtung der Deeper­Bedienungsanleitung. Nichtbefolgung der Anweisungen in der Bedienungsanleitung des Deepers. Nichtbefolgen der Sicherheitshinweise und ­vorschriften. Installation oder Nutzung des Produktes entgegen den geltenden technischen Standards oder Sicherheitsvorschriften im Land, in dem das Produkt installiert oder verwendet wird. Verwendung des Produktes mit Zubehörteilen, Peripheriegeräten und/oder Komponenten anderen Typs, unter anderen Bedingungen als von Deeper, UAB zugelassen. Reparaturen oder Reparaturversuche durch andere als Deeper, UAB bzw. Servicehändler. Anpassung oder Änderungen ohne vorherige schriftliche Zustimmung von Deeper, UAB einschließlich: Upgrades des Produktes über die Spezifikationen oder Merkmale hinaus, die in der Bedienungsanleitung beschrieben sind, oder Modifikation am Produkt, um es an nationale oder örtliche technische Normen oder Sicherheitsstands in Ländern anzupassen, für die das Produkt nicht ausdrücklich vorgesehen und hergestellt wurde. Wenn die Batterie ihre Lebensdauer von 300 Ladezyklen überschritten hat, diese werden in der Firmware gespeichert. Bitte beachten Sie, dass die Batterie in diesem Fall von Ihnen selbst gewechselt werden kann, da sich das Gerät dann außerhalb der Garantie befinden. 4. 4. Die Garantie erstreckt sich nur auf die Hardware­Komponenten des Produktes. Sie erstreckt sich nicht auf die Software. Für diese ist eine Endverbraucher­Lizenz­ Vereinbarung oder ein gesondertes Garantie­Dokument gültig, diese liegen separat bei.

  • Seite 26: Ausgrenzungen Und Einschränkungen

    Fehler durch unvorhersehbare Umstände, wie z. B. Änderungen in der Firmware der Smartphone ­ Hersteller, liegen außerhalb unserer Kontrolle. 6. 6. Deeper, UAB bzw. der Händler stellt Ihnen eine pauschale Untersuchungsgebühr in Rechnung, a) wenn die Untersuchung Ihres Produktes durch Deeper, UAB oder dem Händler ergibt, dass Ihnen, gleich aus welchem Grund, kein Garantieanspruch zusteht; b) oder bei der Untersuchung Ihres Produktes kein Fehler gefunden wurde und Ihr Gerät einwandfrei funktioniert. So erhalten Sie eine Garantieleistung! Bevor Sie einen Garantieanspruch einreichen, sollten Sie Kontakt mit dem technischen Support aufnehmen (Support@buydeeper.com). Gültige Garantieabwicklungen werden in der Regel in den ersten 30 Tagen nach Kauf vom Vertrieb bearbeitet. Dieser Zeitraum kann ja nach dem, wo Sie das Produkt gekauft haben, variieren. Wenn Sie weitere Fragen zu den Gewährleistungsansprüchen haben sollten, kontaktieren Sie Deeper, UAB. Die Adresse und die Kontaktdaten für den Kundenservice finden Sie in den mitgelieferten Dokumenten oder im Internet unter www.buydeeper.com. Ausgrenzungen und Einschränkungen Über die genannte Gewährleistung hinaus macht Deeper, UAB, keine Zusicherungen (ausdrücklich, implizit, von Gesetzes wegen oder sonst wie) zu dem Produkt, den beiliegenden Teilen, der zugehörigen Software, zu Leistungsverhalten, Genauigkeit, Zuverlässigkeit, Eignung für einen bestimmten Zweck oder anderem. Sofern dieser Ausschluss gesetzlich nicht zulässig oder [nicht?] vollständig zulässig ist. Deeper, UAB, begrenzt oder beschränkt die Gewährleistung nur in dem Umfang, der gesetzlich maximal zulässig ist. Alle Gewährleistungen, welche nicht vollständig ausgeschlossen werden können, werden (soweit gesetzlich zulässig) auf die Laufzeit dieser Garantie beschränkt. Deeper, UAB verpflichtet sich unter dieser Garantie nur zur Reparatur oder zum Austausch von Produkten, die diesen Garantiebedingungen unterliegen. a) Beeinträchtigung oder Ausfall der Funktion des Produktes oder damit verbundener Geräte durch defekte bzw. durch die Nichtverfügbarkeit des Produktes während es sich bei Deeper, UAB oder bei Servicehändler befindet, Ausfallzeit und geschäftliche Beeinträchtigung b) Ungenauigkeit beim Leistungsergebnis des Produkts oder damit verbundener Produkte c) andere Ursachen Diese Haftungsbeschränkung gilt für Verluste und Schäden gleich aus welchem Rechtsgrund, insbesondere auf Grund von Fahrlässigkeit, unerlaubter Handlung, Vertragsbruch, ausdrückliche oder stillschweigende Garantien und Gefährdungen (selbst wenn Deeper, UAB oder ein Servicehändler auf die Möglichkeiten solcher Schäden hingewiesen wurde)

  • Seite 27: Keine Anderen Garantien

    Falls diese Haftungsausschlüsse geltendem Recht ganz oder teilweise widersprechen, begrenzt Deeper, UAB die Garantieleistung bzw. die Haftung soweit dies nach geltenden Vorschriften zulässig ist. Die Haftung im Rahmen dieser Garantie ist der Höhe nach auf den Kaufpreis des Produkts beschränkt. Sieht das geltende Recht nur höhere Haftungsgrenzen vor, gilt diese höhere Haftungsbeschränkung. Ihre Rechte vorbehalten Verbrauchern können nach den nationalen Gesetzen betreffend den Verkauf von Konsumgütern gesetzliche Rechte zustehen, Diese Garantie beschränkt weder Ihre möglichen gesetzlichen Rechtsansprüche noch Ihre vertraglichen Rechte gegenüber dem Händler, die sich aus dem Kaufvertrag ergeben, Diese Rechte könne Sie nach eigenem Ermessen geltend machen. Keine anderen Garantien Weder Deeper, UAB autorisierte Händler oder Distributoren, Agenten oder Angestellte sind autorisiert diese Garantie zu ändern, Erweiterungen oder Anhänge hinzuzufügen. Transport Die im Gerät enthaltenen Lithium­Ionen­Akkus unterliegen den Bestimmungen der Gesetze für Gefahrgüter. Der Nutzer kann das Produkt ohne Weiteres über Straßen befördern. Beim Transport durch Drittparteien (z.B. Beförderung auf dem Luftweg für Speditionen) gelten besondere Anforderungen an Verpackung und Kennzeichnung. Bei der Vorbereitung des Transports des Artikels muss eine Fachkraft für Gefahrstoffe hinzugezogen werden. Wieder an den Anfang Rechtsinformationen © 2016 Deeper, UAB . Patente angemeldet. Alle Rechte vorbehalten. ‘Deeper’ ist eine Marke von Deeper, UAB . Diese Marke darf nur mit ausdrücklicher Genehmigung von Deeper, UAB benutzt werden . Eine Reproduktion im Ganzen oder in Teilen ist ohne die vorherige Zustimmung von Deeper, UAB untersagt. Freitag Lab, UAB behält sich das Recht vor, Informationen in diesem Dokument ohne vorherige Ankündigung zu ändern. Die Bluetooth­Wortmarke und Logos sind Eigentum der Bluetooth SIG, Inc. Die Verwendung dieser Marken durch Deeper, UAB, erfolgt unter einer Lizenz von Bluetooth SIG. Apple, iPhone und iPod geschützte Marken der Apple Inc., registriert in den USA und anderen Ländern. Der App Store ist eine Dienstleistungsmarke der Apple Inc. “Die Angabe "Made for iPhone" und "Made for iPad" stellt sicher, dass die damit gekennzeichneten Teile speziell für die Verbindung mit dem iPhone oder iPad hergestellt wurden und vom Entwickler zertifiziert wurden um die Leistungsstandards von Apple zu erfüllen. Apple ist für den Betrieb des Gerätes und die Einhaltung der Sicherheits­ und...
  • Seite 28 anderer Vorschriften nicht verantwortlich. Bitte beachten Sie, dass die Verwendung dieses Zubehörs mit einem iPhone oder iPad die drahtlose Leistung beeinträchtigen kann. iOS ist eine Marke oder eingetragene Marke von Cisco in den USA und anderen Ländern und wird unter Lizenz verwendet Android, Google Play, Google Maps, Google­Logo und Google + sind Marken von Google Inc., in den USA und anderen Ländern registriert. Andere in diesem Dokument oder in der separaten Gebrauchsinformation genannten Warenzeichen und Handelsnamen sind nur zur Identifizierung und Unterrichtsgebrauch und können Warenzeichen oder eingetragene Warenzeichen ihrer jeweiligen Eigentümer sein. Wieder an den Anfang...
