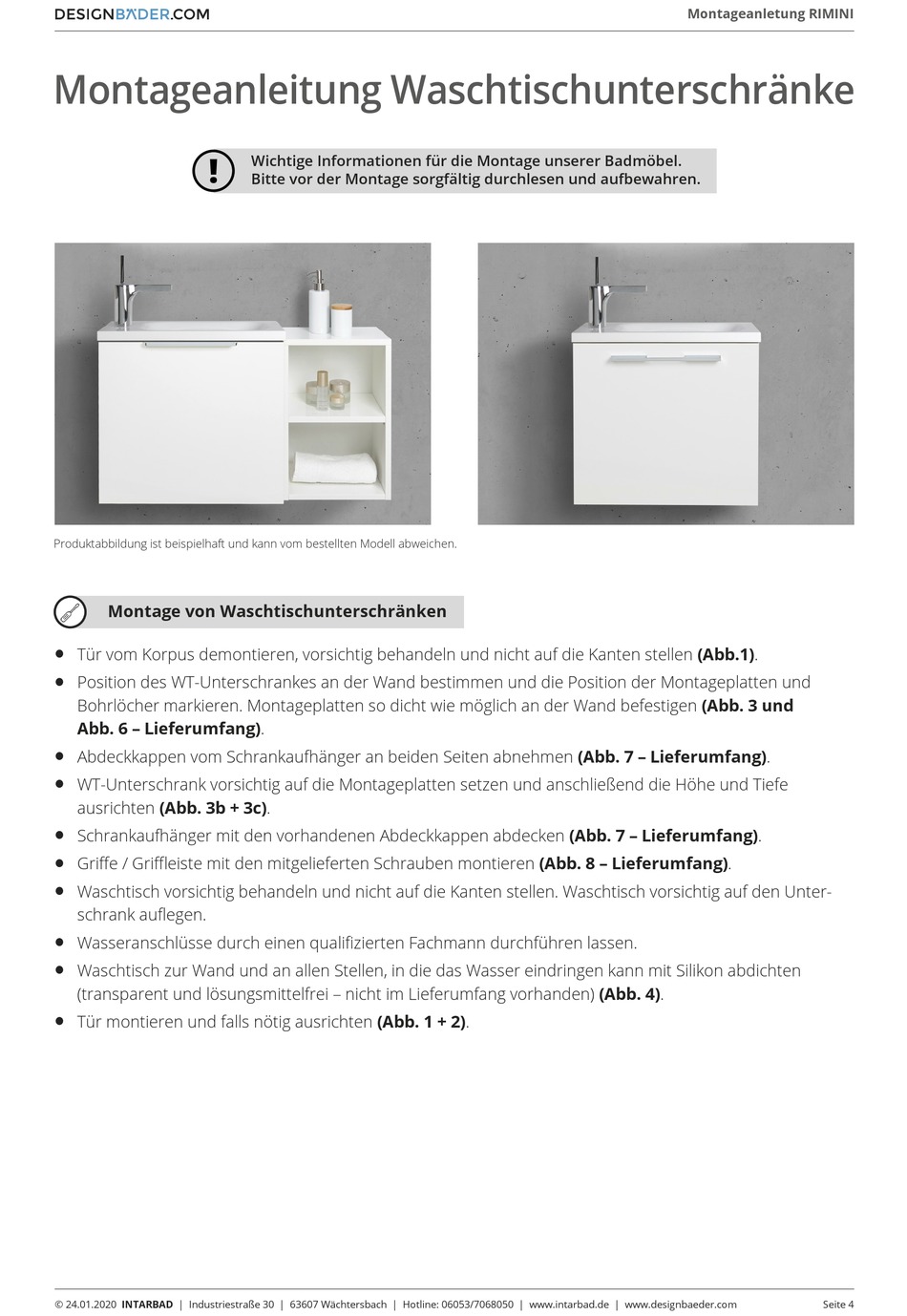

Montageanleitung Waschtischunterschränke

Produktabbildung ist beispielhaft und kann vom bestellten Modell abweichen.

Montage von Waschtischunterschränken



Tür vom Korpus demontieren, vorsichtig behandeln und nicht auf die Kanten stellen (Abb.1).



Position des WT-Unterschrankes an der Wand bestimmen und die Position der Montageplatten und

Bohrlöcher markieren. Montageplatten so dicht wie möglich an der Wand befestigen (Abb. 3 und

Abb. 6 – Lieferumfang).



Abdeckkappen vom Schrankaufhänger an beiden Seiten abnehmen (Abb. 7 – Lieferumfang).



WT-Unterschrank vorsichtig auf die Montageplatten setzen und anschließend die Höhe und Tiefe

ausrichten (Abb. 3b + 3c).



Schrankaufhänger mit den vorhandenen Abdeckkappen abdecken (Abb. 7 – Lieferumfang).



Griffe / Griffleiste mit den mitgelieferten Schrauben montieren (Abb. 8 – Lieferumfang).



Waschtisch vorsichtig behandeln und nicht auf die Kanten stellen. Waschtisch vorsichtig auf den Unter-

schrank auflegen.



Wasseranschlüsse durch einen qualifizierten Fachmann durchführen lassen.



Waschtisch zur Wand und an allen Stellen, in die das Wasser eindringen kann mit Silikon abdichten

(transparent und lösungsmittelfrei – nicht im Lieferumfang vorhanden) (Abb. 4).



Tür montieren und falls nötig ausrichten (Abb. 1 + 2).

Wichtige Informationen für die Montage unserer Badmöbel.

Bitte vor der Montage sorgfältig durchlesen und aufbewahren.
