EN: EXAMPLES OF INSTALLATION
F: EXAMPLES D'INSTALLATION

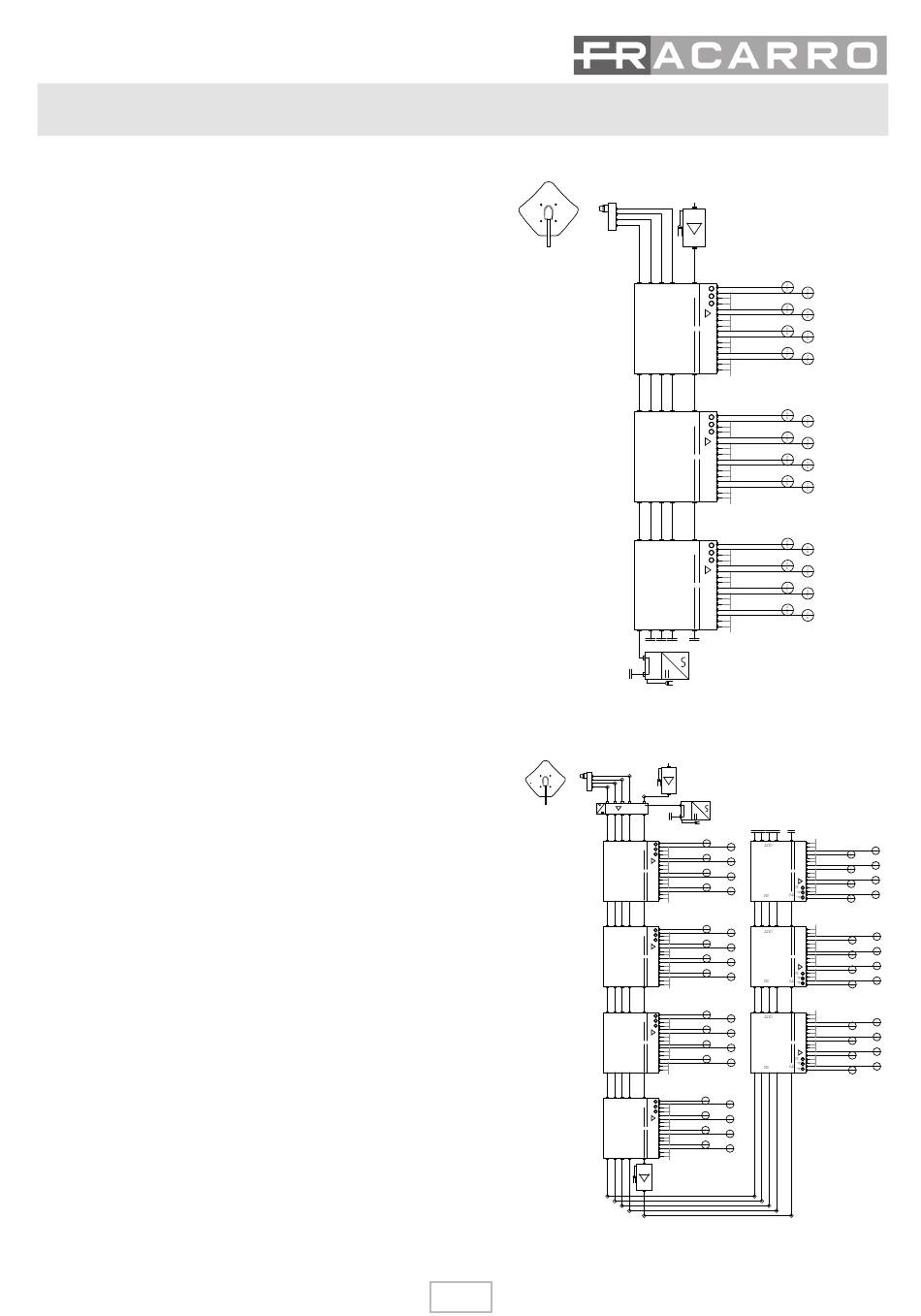

EN: INSTALLATION EXAMPLE 1
The trunk output of the final switch must be terminated using an
isolated load. In a small system the switches can be installed with-
out a headend amplifier. In this case, the LNB and switches must be
powered by an external power supply e.g. AMP2000.
F: EXEMPLE D'INSTALLATION 1
Les sorties « passage » du dernier amplificateur doivent être équi-
pées d'une charge isolée. Dans les petits systèmes, les commuta-
teurs peuvent être installés sans amplificateur de tête. Dans ce cas
les LNB et les commutateurs doivent être alimentés par une alimen-
tation extérieure de type AMP2000.
I: ESEMPIO DI CONFIGURAZIONE 1
Nell'ultimo switch chiudere le uscite passanti con carichi isolati. Per
piccoli impianti è possibile installare i multiswitch senza l'amplifica-
tore di testa. In questo caso bisogna utilizzare un alimentatore ester-
no AMP2000 per alimentare l'LNB e i multiswitch, MAX 3 Switch
(vedi esempio).
DE: INSTALLATIONS BEISPIEL 1
Der Linienausgang des letzten Schalters muss mit einem isoliertem
Abschlusswiderstand abgeschlossen werden. In kleineren Anlagen
können die Multischalter ohne zusätzlichen Verstärker an der Kopf-
stelle eingesetzt werden. In diesem Fall muss LNB und die Schalter
durch ein externes Netzteil, z.B. AMP2000 versorgt werden.
EN: INSTALLATION EXAMPLE 2
It is possible to power switches (max. 7) using an AMP2000 con-
nected to an AMP9254A amplifier.
F : EXEMPLE D'INSTALLATION 2
Il est possible d'alimenter jusqu'à 7 commutateurs en utilisant une
alimentation AMP2000 connectée à un amplificateur AMP9254A.
I: ESEMPIO DI CONFIGURAZIONE 2
Utilizzando l'amplificatore AMP9254A si può collegare l'alimenta-
tore AMP2000 per alimentare gli switch in cascata, max 7 switch.
DE: INSTALLATIONS BEISPIEL 2
Es können bis zu 7 Multischalter mit einem Netzteil AMP2000 ver-
bunden mit dem Verstärker AMP9254A versorgt werden.
I: ESEMPI DI INSTALAZIONE
DE: INSTALLATIONS BEISPIEL
PENTA85
UX-QT LTE
FR
15m
SWI8516PLUS
SWI8516PLUS
SWI8516PLUS
PENTA85
UX-QT LTE
FR
IN
AMP9254A
OUT
92-97dBµV
@ 950-2150MHz
IN
SWI8516PLUS
OUT
IN
SWI8516PLUS
OUT
IN
SWI8516PLUS
OUT
IN
SWI8516PLUS
OUT
5
85dBµV @ 47-862MHz
PDM00
20m
H . b .
IN
TV
L . b .
T V
OUT
T75IF
5m
PDM00
20m
H . b .
IN
TV
L . b .
T V
OUT
5m
PDM00
20m
H . b .
IN
TV
L . b .
T V
OUT
AMP2000
15m
90dBµV @ 47-862MHz
dc
AMP2000
TV
5m
T75IF
30m
PDM00
H . b .
TV
L . b .
T V
5m
PDM00
30m
H . b .
TV
L . b .
T V
5m
PDM00
H . b .
TV
L . b .
T V
5m
PDM00
30m
H . b .
TV
L . b .
T V
5m
96dBµV @ 47-862MHz
PDM00
30m
PDM00
30m
PDM00
30m
